Indesit VRH-640-X: Instalação

22

PT

Instalação

!

 É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda,

cessão ou mudança, assegure-se que o mesmo

permanece com o aparelho para informar o novo

proprietário sobre o funcionamento e sobre as

respectivas advertências.

!

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a

segurança.

Posicionamento

!

 As embalagens não são brinquedos para as crianças

e devem ser eliminadas em conformidade com as

regras de colecta diferenciada (

veja em Precauções e

Conselhos

).

!

 A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma

instalação errada pode causar danos a pessoas,

animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho

é necessário que o móvel seja de características

adequadas.

•  o material do plano de apoio deve resistir a uma

temperatura de aproximadamente 100ºC;

•  se desejar instalar o plano de cozedura sobre um

forno, este deve ser equipado com de um sistema

de arrefecimento com ventilação forçada;

•  evite instalar o plano de cozedura sobre uma

máquina de lavar louça: se for faze-lo, instale um

elemento de separação entre os dois aparelhos

com retenção hermética;

•  conforme o plano de cozedura que desejar instalar

(

veja fi guras

), o vão do móvel deverá ter as seguintes

dimensões:

560 +/- 1

490 +/- 1

53

590

520

Ventilação

Para consentir uma adequada ventilação e para evitar

o superaquecimento das superfícies ao redor do

aparelho, o plano de cozedura deve ser posicionado:

•  a uma distância mínima de 40 mm da parede de

trás ou de quaisquer outras superfícies verticais;

•  de forma a manter uma distância mínima de 20 mm

entre o vão para o encaixe e o móvel abaixo dele.

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

CASSETTO

5 mm

min. 40 mm

FORNO

VENTILATO

LATO ANTERIORE

DEL PIANO COTTURA

PIANO DI

APPOGGIO

30

40

PIANO COTTURA

ROVESCIATO

PT

23

PLANO DE ENCAIXAR

FOGÃO DE ENCAIXAR

BRANCO VERMELHO AMARELO AZUL

VERDE

VRH 642 DO X

PLANO DE ENCAIXAR

FOGÃO DE ENCAIXAR

BRANCO VERMELHO AMARELO

AZUL

VERDE

•  Os móveis situados ao lado, com altura superior

aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada

sobre uma

superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma

fixação errada poderão alterar as características e as

performances do plano de cozedura.

O comprimento do parafuso de regulação dos

ganchos de fixação deve ser configurado antes da sua

montagem,

conforme a espessura do plano de apoio:

•  30 mm de espessura: parafuso 23 mm;

•  40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas

de centragem nos furos colocados no centro de cada

lado do plano;

2. introduza o plano de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro

para o plano de cozedura prender-se perfeitamente no

plano de apoio.

3. para os planos com perfis laterais: após ter inserido

o plano de cozedura no móvel, inserir os 4 ganchos

de fixação (cada um com o seu perno) no perímetro

inferior do plano de cozedura, parafusando-os com os

parafusos compridos com ponta até que o vidro fique

aderente ao plano de apoio.

!

 É indispensável que os parafusos das molas de

centragem sejam acessíveis.

!

 Em conformidade com as normas de segurança,

depois de instalar o aparelho encaixado, não deve ser

possível o contacto com componentes eléctricos.

!

 Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam ser

tirados sem o emprego de uma ferramenta.

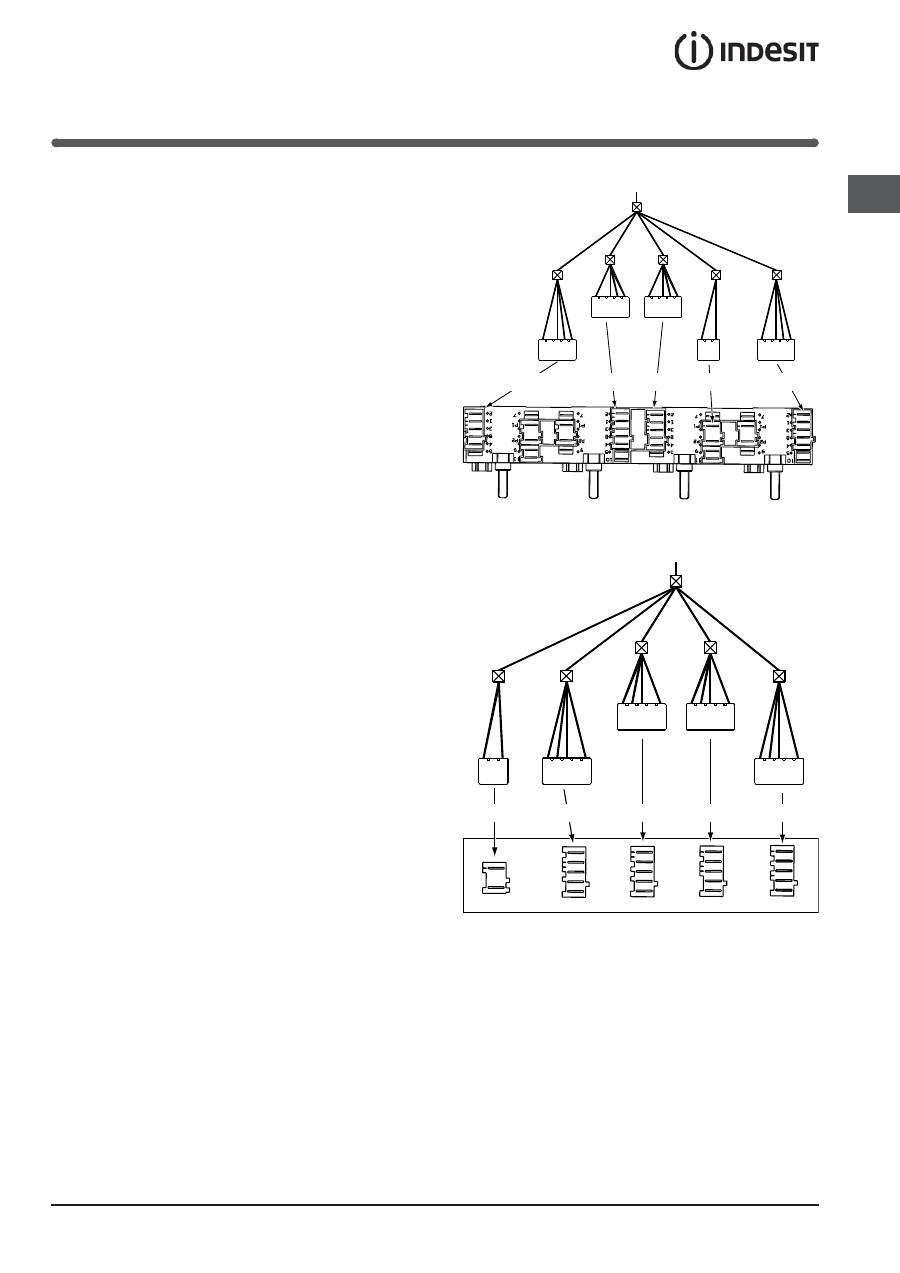

Ligação do plano de cozedura ao forno

Este aparelho pode funcionar unicamente se estiver

ligado a fornos específicos, há uma lista destes no

sobrescrito da documentação.

- VRH 600 X  - VRH 640 X  - VRH 60 X
