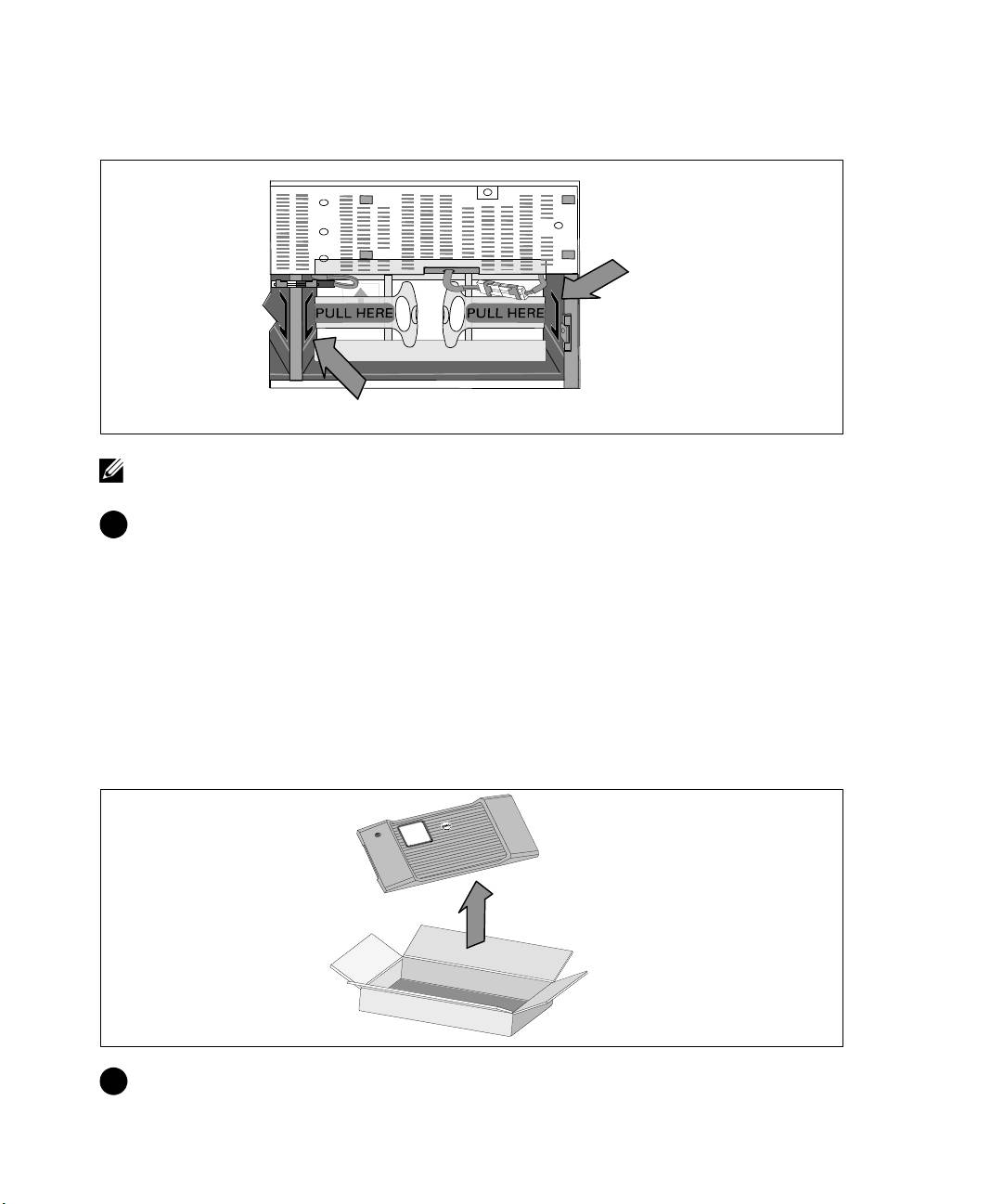

Замена кронштейна крепления батареи

Боковой паз

корпуса

Боковой паз средней стойки

ПРИМЕЧАНИЕ.

Обозначения L (Лево) и R (Право) на крепежных контейнерах указывают на то, где

они должны быть установлены.

11

Снимите левый (L)иправый(R) крепежные кронштейны батарей:

Для первой скобы батареи, вставьте кронштейн в паз на стенке средней стойки. Плотно

закрепите соединительные кабели батареи за кронштейном.

Выровняйте край скобы батареи с помощью канала на корпусе. Сдвиньте кронштейн, пока он

прочно не зафиксируется в боковом пазу.

Поверните винт-барашек по часовой стрелке, чтобы закрепить кронштейн.

Повторите процедуру для крепежного кронштейна второй батареи.

Установка передней крышки ИБП

12

Снимите переднюю крышку ящика с принадлежностями.
