Dell UPS 10000R: 8 9 Подключение разъемов внутренних батарей 10

ВНИМАНИЕ!

Батареи тяжелые (32 кг/71 фунт). Правильно поднимайте батареи при установке.

ПРИМЕЧАНИЕ.

Лотки батареи могут быть установлены в любой из батарейных отсеков.

ПРИМЕЧАНИЕ.

Вставьте лоток так, чтобы предупреждающая стрелка указывала вверх.

8

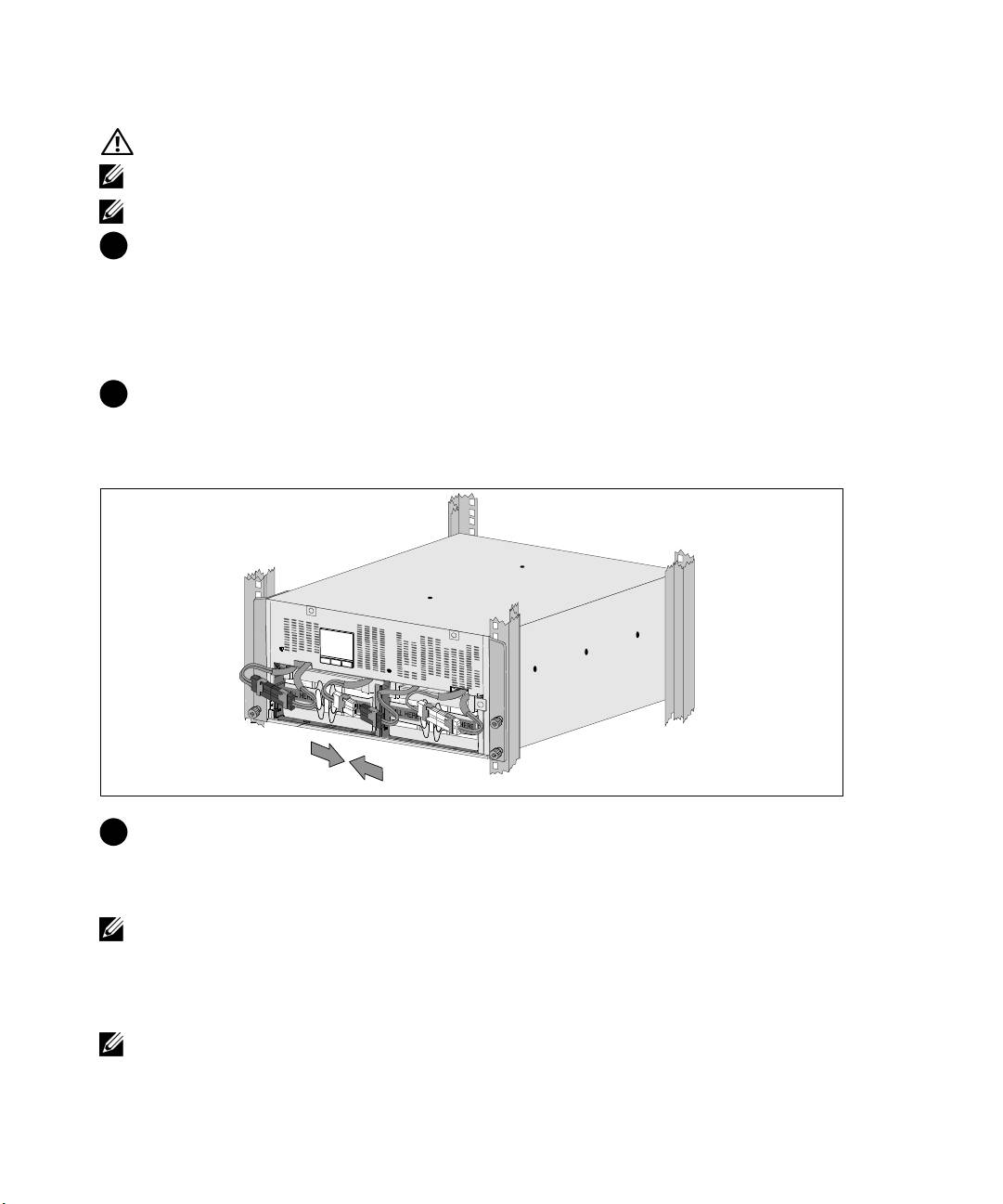

Установка полок для батарей:

Поместите разъемы батареи ИБП на батарейный отсек, чтобы они не мешали.

Полностью вдвиньте блок батареи в батарейный отсек.

Повторите процедуру для второго лотка батареи.

9

Заправьте петлевые ушки в пластиковый рукав на передней панели каждого батарейный

отсека, чтобы они вам не мешали.

Подключение разъемов внутренних батарей

10

Подключите разъемы внутренней батареи:

Подсоедините дальний левый разъем лотка батареи к фиксируемому разъему ИБП.

Подсоедините дальний правый разъем лотка батареи к фиксируемому разъему ИБП.

ПРИМЕЧАНИЕ.

Приподключениибатарейвозможнонезначительное искрение. Это нормальное

явление; оно не повреждает ИБП и не опасно.

Найдите и подключите перемычки батареи, расположенные на обеих кромках средней стойки.

Поместите разъемы на небольшой полке в верхней части средней стойки.

ПРИМЕЧАНИЕ.

Подключая перемычки центральной батареи, вы последовательно соединяете два

лотка батарей.

94

|

Установка и запуск
