ПРИМЕЧАНИЕ.
Обозначения L (Лево) и R (Право) на крепежных контейнерах указывают на то, где
они должны быть установлены.
6

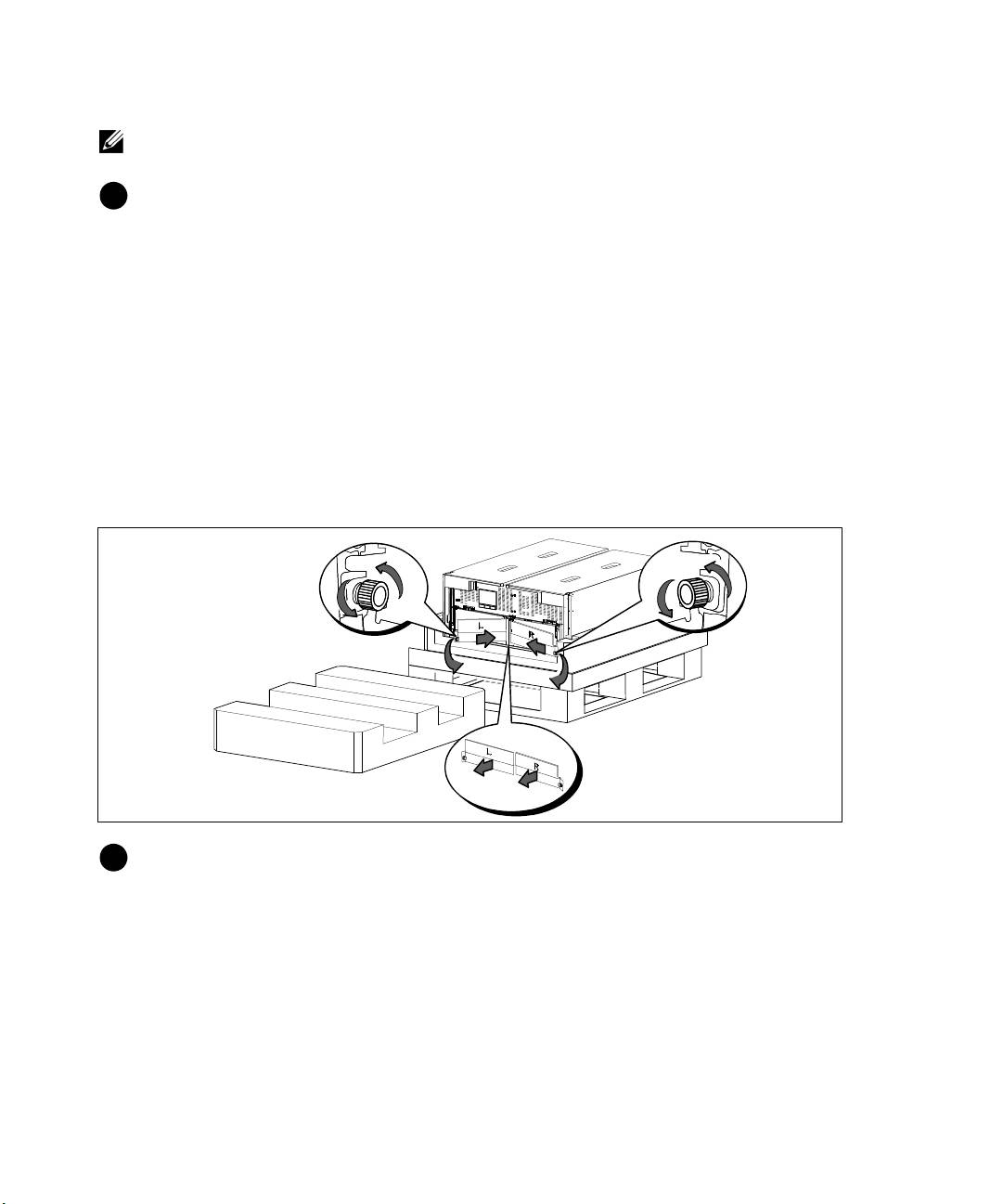

Снимите кронштейны крепления батареи с ИБП:
Найдите левый (помечен буквойL) кронштейн крепления. На левой стороне корпуса поверните
винт-барашек против часовой стрелки, чтобы освободить левый кронштейн крепления.
Отодвиньте кронштейн к центральной стойке, чтобы освободить его из корпуса. Поверните
кронштейн крепления к себе и потяните его влево, чтобы убрать его. Уберите кронштейн
крепления в сторону.
Найдите правый (обозначенный буквой R) кронштейн крепления. На правой стороне корпуса
поверните винт-барашек против часовой стрелки, чтобы освободить правый кронштейн
крепления.
Отодвиньте кронштейн к центральной стойке, чтобы освободить его из корпуса. Поверните
кронштейн крепления к себе и потяните его вправо, чтобы убрать его. Уберите кронштейн
крепления в сторону.
7
Убедитесь, что все разъемы батареи отключены.
88
|
Установка и запуск
