Dell UPS 10000R: Производитель Тип Номинал

ВНИМАНИЕ!

Если на ИБП нет автоматического устройства защиты от обратного тока,

установите внешнее изолирующее устройство. После установки устройства необходимо

прикрепить на внешний замыкатель переменного тока предупреждающую наклейку

следующего (или эквивалентного) содержания: РИСК НАПРЯЖЕНИЯ ОБРАТНОГО ТОКА.

Изолируйте ИБП перед работой на этой цепи, затем проверьте осутствие опасного напряжения

на всех клеммах.

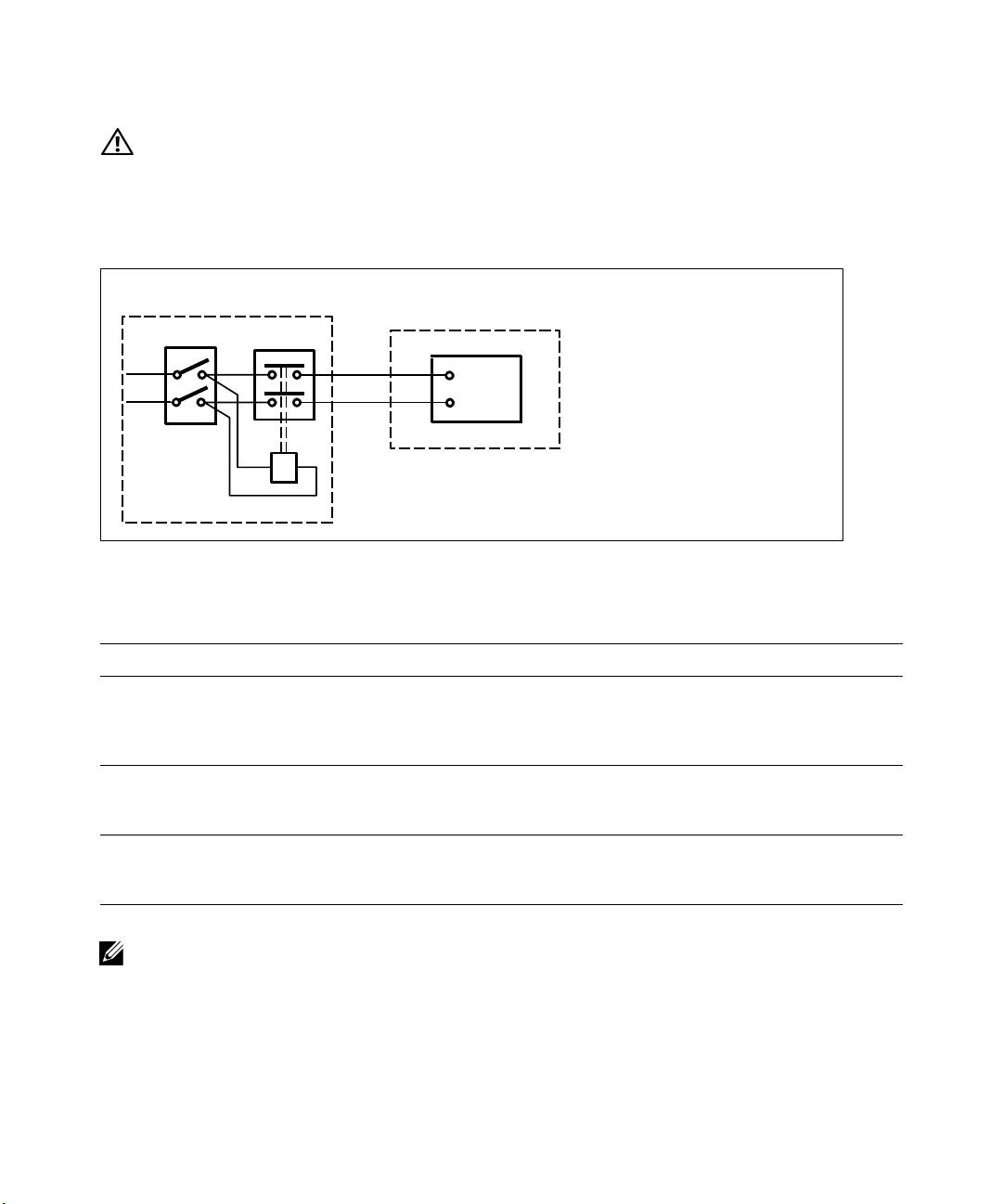

Внешняя распределительная

ИБП

панель

Условные обозначения

QT

B

Дистанционный выключатель обмотки

Q

Магнито-тепловой вход

L/L1

L/L1

Главный выключатель

N/L2

N/L2

T

2-полюсный прерыватель

N/L2

Нейтраль/L2

L/L1

Вход линии L1

B

В следующей таблице перечислены замыкатели переменного тока, которые могут использоваться как

защитные устройства от обратного тока. Используйте только указанные в таблице замыкатели

переменного тока.

Производитель Тип Номинал

ABB Франция (E12527)

220ć240 В пер. тока,

105A

A75-30

25 HP при 208В, 30HP

при 240В

Tianshui 213 Electrical Apparatus Co., Ltd.

220ć240 В пер. тока,

(E203071)

GSC1(CJX4-d)-6511

68A 25 HP

(дополнительный)

Tianshui 213 Electrical Apparatus Co., Ltd.

220ć240 В пер. тока,

(E203071)

GSC1(CJX4-d)-8011

80A 30 HP

(дополнительный)

ПРИМЕЧАНИЕ.

Несмотря на то, что ИБП не снабжен защитными реле от обратного тока (ABF),

некоторая защита от обратного тока предусмотрена. Например, если некоторые компоненты

повреждены в режиме работы от батареи, выходное напряжение может подаваться на вход. В этом

случае трансформатор тока (ТТ) используется для обнаружения байпаса напряжения обратного тока.

Если обнаруживается напряжение обратного тока, ИБП прекращает выход на инверторе, чтобы

избежать травм.
