Установка направляющих
2
Достаньте салазки из отсека для салазок, что в ящике с принадлежностями.
3
Выберите надлежащие отверстия в направляющих для размещения корпуса в желаемом месте
стойки.
Найдите направляющие в нижней части зоны 5U, выделенной для ИБП.
ВНИМАНИЕ!
При установке дополнительного EBM, убедитесь, что EBM расположен сразу под
ИБП без пространства между ИБП и EBM.
ПРИМЕЧАНИЕ.
Обратите внимание на надписи на направляющих для правой передней (надпись
RIGHT FRONT )) и для левой передней (надпись LEFT FRONT). Направляющие должны быть
установлены именно таким образом.
4

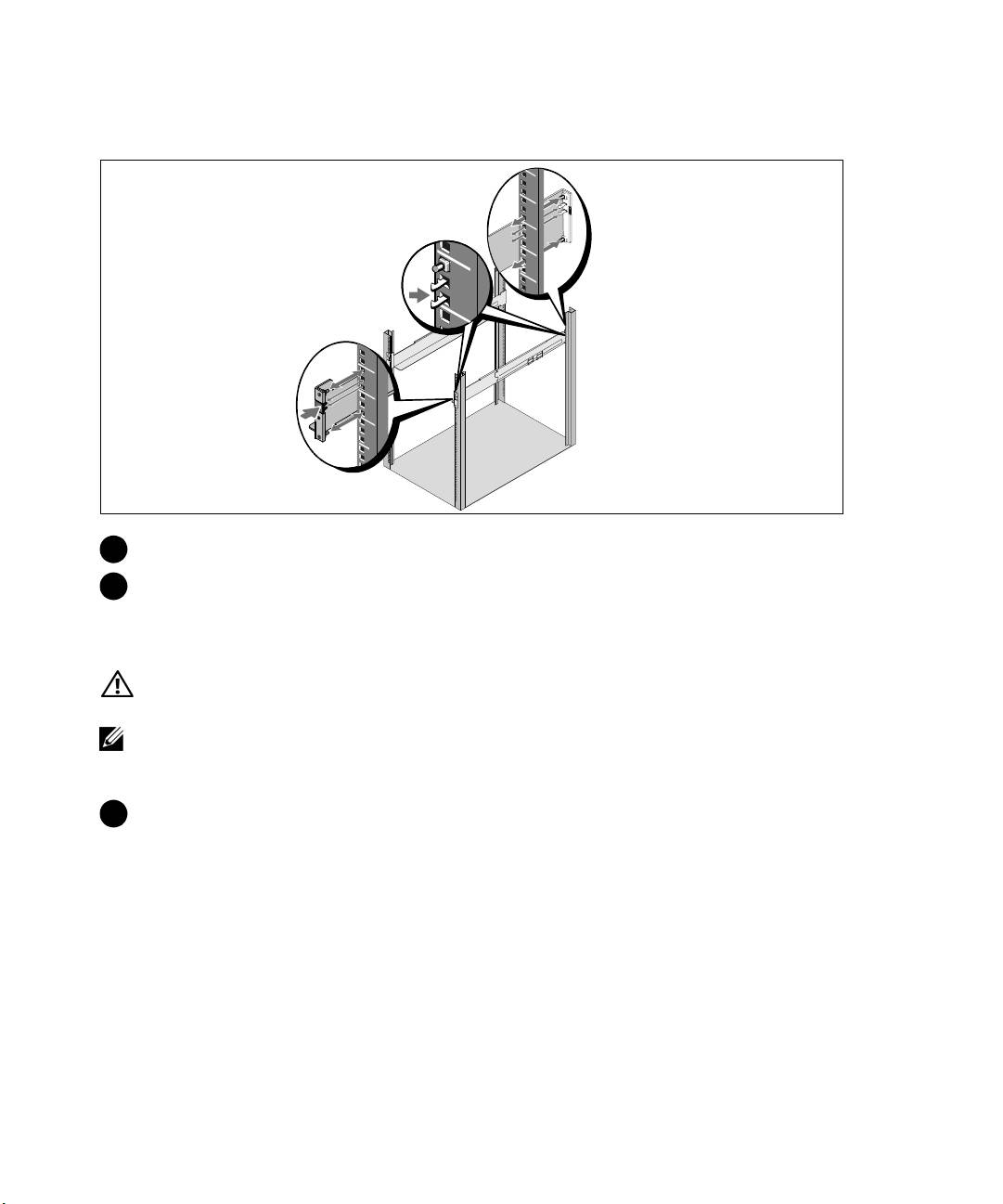

Установите левую и правую салазки как показано на рисунке. Прикрепите левую и правую
направляющие к стойке:
Зацепите задний конец направляющей таким образом, чтобы он полностью сел на фланец
вертикальной стойки, а замок закрылся со щелчком.
Потяните за направляющие так, чтобы они слегка выступали за переднюю панель стойки.
Надавите на передний конец направляющей таким образом, чтобы он полностью сел на фланец
вертикальной стойки, а замок закрылся со щелчком.
