Impostazioni di base

Cancellazione del display del

demo

In questo ricevitore, la modalità demo è attivata

per default. All’accensione, il display del demo

si avvia e varie indicazioni appaiono sul display

del pannello anteriore. Per far cessare il display

del demo, collegare il cavo di alimentazione e

fare quanto segue.

La modalità demo viene cancellata

automaticamente all’iniziare dell’operazione

Full Auto MCACC

1 Mettere il ricevitore in modalità

standby.

2 Tenere premuto ENTER del pannello

anteriore e premere

STANDBY/ON.

Sul display appare

RESET

3 Scegliere ‘FL DEMO’ usando TUNE

4 Usare PRESET

per scegliere

FL DEMO

OFF

e poi

STANDBY/ON

del pannello anteriore.

Taratura audio ottimale

automatica (Full Auto MCACC)

L’impostazione Full Auto MCACC misura le

caratteristiche acustiche dell’area di ascolto,

considerando il rumore nell’ambiente, il colle-

gamento e le dimensioni dei diffusori, ed ese-

gue test relativi al ritardo e al livello del canale.

Dopo l’impostazione del microfono in dotazione

al sistema, il ricevitore utilizzerà le informazioni

di una serie di toni di prova per ottimizzare le

impostazioni degli diffusori e l’equalizzazione

per la stanza specifica.

Importante

Assicurarsi che il microfono e gli diffusori

non vengano spostati durante e dopo

l’impostazione Full Auto MCACC.

L’uso dell’impostazione Full Auto MCACC

causa la sovrascrittura delle eventuali

impostazioni esistenti con le preselezioni

MCACC scelte.

Prima di usare Full Auto MCACC Setup,

scollegare la cuffia.

ATTENZIONE

I toni di prova utilizzati dall’impostazione Full

Auto MCACC vengono emessi ad alto volume.

THX

L’acronimo THX è un marchio di fabbrica della

THX Ltd. che potrebbe essere depositato in

alcune giurisdizioni. Tutti i diritti sono riservati.

1 Premere

RECEIVER per accendere il

ricevitore e il televisore.

Controllare che l’ingresso video del televisore

sia regolato su questo ricevitore.

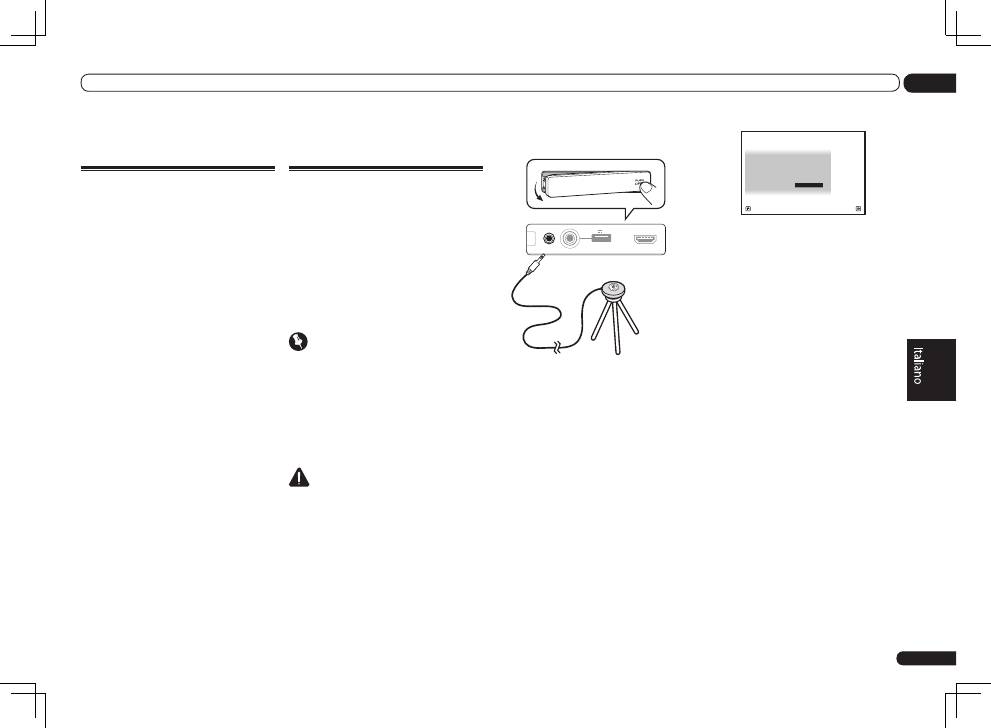

2 Collegare il microfono alla presa

MCACC SETUP MIC sul pannello anteriore.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V 2.1 A

HDMI 2 INPUT

Microfono

Treppiedi

Assicurarsi che non vi siano ostacoli tra gli

diffusori e il microfono.

Se è disponibile un treppiedi, utilizzarlo per

posizionare il microfono in modo che sia

all’altezza delle orecchie rispetto alla normale

posizione di ascolto. Se non è disponibile un

treppiedi, installare il microfono su di un altro

oggetto.

Installare il microfono su di una superficie

stabile. Installando il microfono su una super-

ficie come le seguenti si potrebbe rendere una

misurazione corretta impossibile:

Sofà o altre superfici morbide.

Luoghi elevati, ad esempio tavoli o sofà.

Il display Full Auto MCACC appare una volta

che il microfono è stato collegato.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return

START

EQ Type

: SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

Se si lascia l’interfaccia grafico attivato per

cinque minuti, appare il salvaschermo.

3 Selezionare i parametri da regolare.

Prese delle misure, le caratteristiche di

riverbero (prima e dopo la taratura) in

memoria del ricevitore vengono cancellate e

sostituite.

Se si prendono misure delle caratteristiche di

riverbero diverse da

SYMMETRY

, i dati non

vengono misurati dopo la correzione. Per

misurare i dati dopo la correzione, farlo con

il menu

EQ Professional

di impostazione

Manual MCACC

Se i diffusori vengono collegati in un modo che

non sia

Normal(SB/FH)

, controllare d impo-

stare

Speaker System

prima di eseguire Full

Auto MCACC Setup. Vedere

Impostazione dei

diffusori

nelle Istruzioni per l’uso nel CD-ROM.

Speaker System

– Mostra le impostazioni

attuali. Se questo viene scelto e

ENTER

viene

premuto, appare la schermata di scelta dei

diffusori. Scelti i diffusori, premere

RETURN

Se si intende effettuare il bi-amping degli

diffusori anteriori oppure impostare un

altro sistema di diffusori in un’altra stanza,

leggere

Impostazione dei diffusori

nelle

Istruzioni per l’uso del CD-ROM e assicurarsi

di collegare i diffusori necessari prima di

passare al punto 4.

EQ Type

– Determina come il bilanciamento

delle frequenze viene regolato.

MCACC

– Le sei preselezioni MCACC

vengono utilizzate per memorizzare le

impostazioni del suono surround per le

diverse posizioni di ascolto. Per il momento

7 Assicurarsi che sia selezionato ‘OK’,

quindi premere ENTER.

Sullo schermo viene visualizzato un rapporto

dell’avanzamento, mentre il ricevitore emette

altri toni di prova per determinare le imposta-

zioni ideali del ricevitore.

Anche in questa fase cercare di essere il più

possibile silenziosi. L’operazione potrebbe

richiedere da 3 a 10 minuti.

8 La procedura Full Auto MCACC Setup

è completa ed il menu Home Menu

ricompare automaticamente.

Al completamento della funzione Full Auto

MCACC Setup, non dimenticare di scollegare il

microfono da questo ricevitore.

A seconda delle caratteristiche della stanza,

è possibile che diffusori identici con un

formato del cono di circa 12 cm risultino

con un’impostazione del formato diversa.

Le impostazioni possono venire corrette

manualmente usando

Impostazione manuale

dei diffusori

nelle Istruzioni per l’uso del

CD-ROM.

L’impostazione della distanza del

subwoofer può essere maggiore della

distanza effettiva dalla posizione di ascolto.

Questa impostazione deve essere esatta

(prendendo in considerazione il ritardo e le

caratteristiche della stanza) e generalmente

non deve essere modificata.

Se i risultati delle misurazioni di

impostazione Full Auto MCACC sono

scorrette a causa dell’interazione fra

i diffusori o dell’ambiente di ascolto,

raccomandiamo di regolare i parametri

manualmente.

Altri problemi che possono

insorgere durante l’uso

dell’impostazione Auto MCACC

Se l’ambiente della stanza non è ottimale per

l’impostazione Auto MCACC (rumore di fondo

eccessivo, eco dalle pareti, ostacoli tra gli

diffusori e il microfono), è possibile che le impo-

stazioni finali risultino errate. Verificare che gli

elettrodomestici (condizionatori d’aria, frigori-

fero, ventilatore, ecc.) non influiscano sull’am-

biente e spegnerli se necessario. Se vengono

visualizzate istruzioni sul display del pannello

anteriore, attenersi alle indicazioni fornite.

Alcuni televisori meno recenti possono

interferire con il funzionamento del microfono.

In tal caso, spegnere il televisore durante l’uso

dell’impostazione Auto MCACC.

Impostazioni di base

scegliere semplicemente una preselezione

non utilizzata.

THX Speaker

– Scegliere

YES

se si usano

diffusori THX (tutti i diffusori salvo quelli

anteriori sono impostati su

SMALL

). In altri

casi, lasciare

4 Premere

e scegliere START.

5 Seguire le istruzioni sullo schermo.

Verificare che il microfono sia collegato e, se

si utilizza un subwoofer, assicurarsi che sia

acceso e che sia impostato su un livello di

volume adeguato.

6 Attendere il completamento dei toni di

prova, quindi verificare la configurazione

degli diffusori con l’interfaccia grafico.

Sullo schermo viene visualizzato un rapporto

dell’avanzamento, mentre il ricevitore emette

toni di prova per determinare gli diffusori pre-

senti nella configurazione. Cercare di evitare

qualsiasi rumore durante questa procedura.

Se nessuna operazione viene fatta entro 10

secondi dalla comparsa della schermata di

controllo della configurazione dei diffusori,

l’impostazione Full Auto MCACC riprende

automaticamente. In tal caso, non è necessario

scegliere ‘

’ e premere

ENTER

nella fase 7.

Con messaggi di errore, (ad esempio

Too much ambient noise!

Check

microphone.

,) scegliere

RETRY

dopo aver

controllato il livello di rumore ambiente

(vedere

Altri problemi che possono insorgere

durante l’uso dell’impostazione Auto MCACC

pagina 18 ) e controllare il collegamento del

microfono. Se non si rileva alcun problema,

è possibile semplicemente selezionare

GO NEXT

e continuare.

Now Analyzing...

2/9

Environment Check

1a.Full Auto MCACC

A/V RECEIVER

Exit

Cancel

Ambient Noise

: OK

Microphone

Speaker YES/NO :

YES

FHL

YES

FHR

YES

SBR :

YES

SBL

YES

1a.Full Auto MCACC

RETRY

A/V RECEIVER

Exit

Cancel

La configurazione che appare sullo schermo

deve riflettere gli diffusori effettivamente

installati.

Se appare un messaggio

ERR

, oppure se la

configurazione degli diffusori visualizzata

non è corretta, è possibile che si sia

verificato un problema con il collegamento

del diffusore. Se il problema persiste anche

dopo avere selezionato

RETRY

, spegnere

l’unità e controllare i collegamenti degli

diffusori. Se non si rileva alcun problema,

è possibile utilizzare semplicemente

per selezionare il diffusore e

per

modificare l’impostazione e continuare.

Se i diffusori non sono puntati sul microfono

(posizione di ascolto) o se essi influenzano la

fase (diffusori bipolari, diffusori a riflessione,

ecc.),

Reverse Phase

potrebbe venire

riprodotto anche se i diffusori sono collegati

correttamente.

Reverse Phase

appare, i cablaggi dei

diffusori (+ e –) potrebbero essere invertiti.

Controllare i collegamenti dei diffusori.

—

Se i collegamenti sono scorretti,

spegnere l’apparecchio, scollegare il

cavo di alimentazione e correggerli. Dopo

di che, ripetere la procedura Full Auto

MCACC.

—

Se i collegamenti sono corretti, scegliere

GO NEXT

e proseguire.

Impostazioni di base

Impostazione della modalità

di funzionamento

Questo ricevitore possiede un grande numero

di funzioni ed impostazioni. La caratteristica

Operation Mode è prevista per utenti che tro-

vano difficile padroneggiare le varie funzioni ed

impostazioni.

Una delle due impostazioni è sceglibile per

Operation Mode

Expert

Basic

1 Premere

del telecomando, poi

premere HOME MENU.

Sullo schermo del televisore appare un inter-

faccia grafico (GUI). Utilizzare

ENTER

per passare da una schermata all’altra

e selezionare le voci di menu. Premere

RETURN

per uscire dal menu attuale.

2 Scegliere ‘Operation Mode Setup’ da

Home Menu.

3 Scegliere l’impostazione Operation

Mode desiderata.

Expert

(default) – Gli utenti possono

impostare tutte le funzioni da sé.

Basic

– Il numero di operazioni utilizzabile

è limitato e le funzioni il cui uso è limitato

vengono impostate automaticamente

per raggiungere la qualità audio e video

raccomandata da Pioneer. Le funzioni

utilizzabili sono elencate di seguito. Esse

possono venire impostate come desiderato

consultate le istruzioni per l’uso.

Funzioni/

elementi

utilizzabili

Descrizioni

Pagina

HOME MENU

Full Auto

MCACC

Rende facili le imposta-

zioni di campo sonoro di

grande precisione.

Input Name

I nomi in uso possono

venire modificati a pia-

cere.

Funzioni/

elementi

utilizzabili

Descrizioni

Pagina

Input Skip

Gli ingressi non usati

vengono saltati (non

visualizzati).

Software

Update

Viene fatto l’aggiorna-

mento all’ultima versione

del software.

Network

Information

Controlla l’indirizzo IP del

ricevitore.

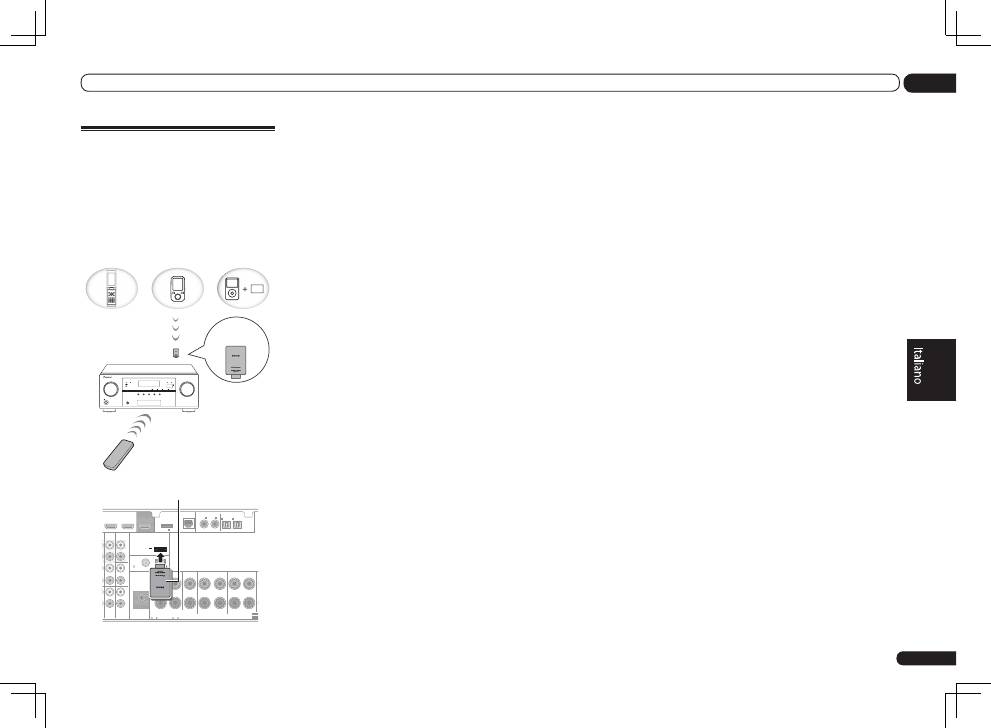

Pairing

Bluetooth

Setup

Fa il pairing con dispositivi

Bluetooth che usano

AS-BT100 o AS-BT200.

Parametri audio

MCACC

(Preselezione

MCACC)

Sceglie la memoria di pre-

selezione MCACC vostra

preferita.

DELAY

(Ritardo del

suono)

Regola il tempo di ritardo

del suono complessivo.

S.RTRV

(Auto Sound

Retriever)

Riproduce suono com-

presso con una qualità

elevata.

DUAL

(Doppio

mono)

Impostazione a doppio

audio monofonico.

V.SB

(Surround

virtuale

posteriore)

Crea un canale surround

posteriore virtuale per la

riproduzione.

V.HEIGHT

(Virtuale di

altezza)

Crea un canale audio

di altezza virtuale per la

riproduzione.

Altre funzioni

INPUT

SELECT

(

INPUT

SELECTOR

)

Cambia l’ingresso.

MASTER

VOLUME

–

MUTE

Utilizzare per impostare il

volume d’ascolto.

Funzioni/

elementi

utilizzabili

Descrizioni

Pagina

LISTENING

MODE

Si possono scegliere solo

le modalità raccomandate

da Pioneer.

PQLS

Si riproduce con la fun-

zione PQLS.

PHASE

CTRL

(Phase

Control)

Riproduce con lo spo-

stamento di fase della

gamma dei bassi corretto.

SOUND

RETRIEVER

AIR

Attiva l’ingresso

ADAPTER

PORT

e riproduce audio

compresso ripristinan-

done la qualità.

iPod iPhone

iPad DIRECT

CONTROL

Passa all’ingresso

iPod/

USB

ed attiva la modalità

che permette il controllo

dall’iPod.

1 Per dettagli, vedere le Istruzioni per l’uso del CD-

ROM.

4 Al termine, premere RETURN.

Si tornerà al menu

Home Menu

RECEIVER

D.ACCESS

CH LEVEL A.ATT

LISTENING MODE

DIMMER

AUTO / ALC /

DIRECT

STEREO

STANDARD ADV SURR

CLASS

ENTER

/ CLR

Durante l’ascolto di una fonte premere

STANDARD (STANDARD SURROUND).

Se necessario, premere il tasto ripetutamente

per selezionare una modalità di ascolto.

Uso degli effetti surround

avanzati

Gli effetti surround avanzati possono essere uti-

lizzati per numerosi effetti surround aggiuntivi.

Premere ADV SURR

(ADVANCED SURROUND) più volte per

scegliere una modalità di ascolto.

Riproduzione con un iPod

Questo ricevitore è dotato di un terminale

iPod iPhone iPad USB

dedicato che consente

di controllare la riproduzione di materiale

audio dall’iPod utilizzando i controlli di questo

ricevitore.

Questo ricevitore è compatibile con l’audio

e il video di iPod nano (audio solo per l’iPod

nano 1G/2G), iPod di quinta generazione (solo

audio), iPod classic, iPod touch, iPhone ed

iPad. Tenere presente però che alcune delle

funzioni di alcuni modelli possono venire

limitate. Il ricevitore non è compatibile con

iPod shuffle.

Questo ricevitore è stato sviluppato e testato

per la versione del software degli iPod/iPhone/

iPad indicata dal sito Web di Pioneer (http://

pioneer.jp/homeav/support/ios/eu/).

L’installazione sull’iPod/iPhone/iPad di

software di versioni non indicate dal sito Web

di Pioneer può causare incompatibilità col

ricevitore.

Gli iPod, iPhone e gli iPad devono venire usati

per la riproduzione di materiale non coperto

da diritti d’autore o che l’utente è autorizzato a

riprodurre.

Non è possibile controllare funzionalità quale

l’equalizzatore mediante questo ricevitore,

quindi si consiglia di disattivare l’equalizzatore

prima di effettuare il collegamento.

Pioneer non può accettare in alcuna

circostanza la responsabilità di perdite dirette

o indirette dovute alla perdita di materiale

registrato prodotta dal guasto di un iPod.

Se si riproduce un brano con un iPod nella

zona principale, è possibile controllare la

zona secondaria, ma non ascoltare due brani

diversi nella zona principale ed in quella

secondaria.

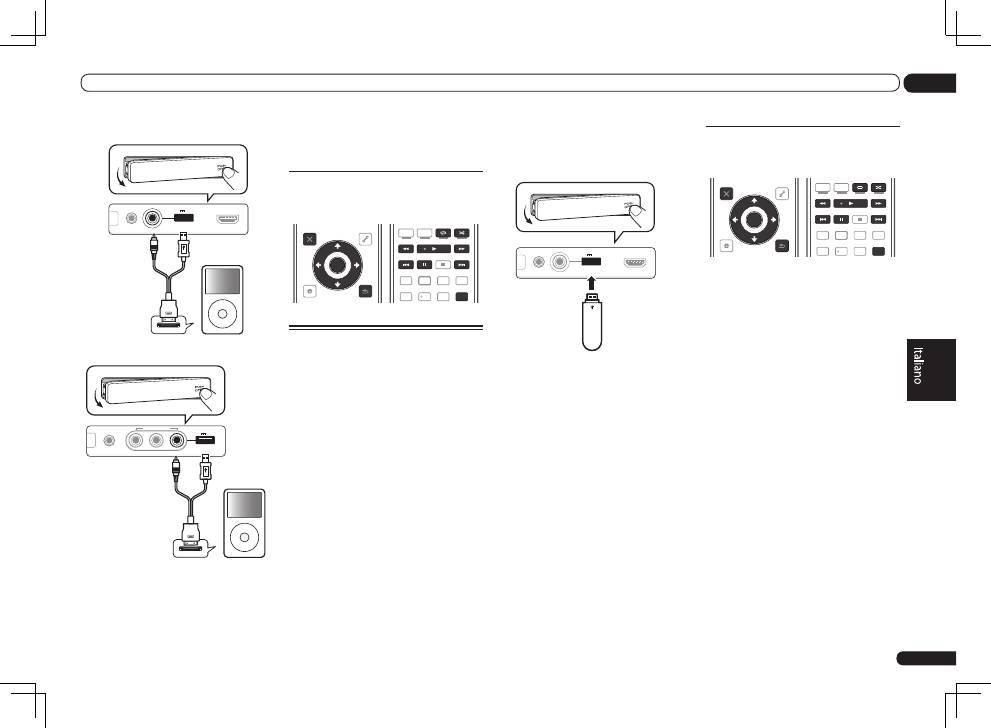

1 Portare il ricevitore in standby e quindi

usare il cavo per iPod in dotazione per

collegare l’iPod al terminale iPod iPhone

iPad USB del pannello anteriore del

ricevitore.

Riproduzione di base

Riproduzione di una fonte

Di seguito sono riportate le istruzioni di base

per riprodurre una fonte (ad esempio un disco

DVD) con il sistema home theater.

TV CONTROL

INPUT

INPUT SELECT

iPod

USB

TUNER

VIDEO

ADPT

HMG

RCU SETUP

SOURCE

RECEIVER

MULTI

OPERATION

BDR

SAT

DVD

DVR

HDMI

RECEIVER

TV CTRL

ZONE2

MUTE

MASTER

VOLUME

VOL

RECEIVER

D.ACCESS

CH LEVEL A.ATT

LISTENING MODE

DIMMER

SIGNAL SEL MCACC SLEEP

MIDNIGHT

TV / DTV

MPX

PQLS

AUTO / ALC /

DIRECT

STEREO STANDARD ADV SURR

AUDIO

INFO

CLASS

ENTER

DISP

/ CLR

S.RETRIEVER

1 Accendere i componenti del sistema e il

ricevitore.

Partire avviando il componente di riproduzione

(ad esempio un lettore DVD), il televisore ed il

subwoofer (se presente), poi il ricevitore (pre-

mere

RECEIVER

Controllare che l’ingresso video del televisore

sia regolato su questo ricevitore.

2 Scegliere l’ingresso del segnale che si

desidera riprodurre.

È possibile utilizzare i selettori d’ingresso pre-

senti sul telecomando,

INPUT SELECT

oppure

il controllo

INPUT SELECTOR

sul pannello

anteriore.

Se è necessario commutare manualmente

il tipo del segnale d’ingresso, premere

SIGNAL SEL

3 Premere

per passare alla

modalità di uso del ricevitore.

4 Premere AUTO/ALC/DIRECT

(AUTO SURR/ALC/STREAM DIRECT) per

scegliere ‘AUTO SURROUND’ e riprendere

la riproduzione.

Se è in fase di riproduzione un a sorgente

Dolby Digital o DTS surround, dovrebbe venire

emesso suono surround. Se è in fase di riprodu-

zione una fonte stereo, si potrà ascoltare solo il

suono proveniente dal diffusori anteriori sinistro

e destro nella modalità di ascolto predefinita.

Può essere necessario controllare le

impostazioni di uscita dell’audio digitale

del lettore DVD o del ricevitore digitale via

satellite. L’uscita dovrebbe essere impostata

per l’emissione di audio Dolby Digital,

DTS e 88,2 kHz/96 kHz PCM (2 canali);

se è disponibile un’opzione audio MPEG,

impostarla per la conversione dell’audio

MPEG in PCM.

5 Utilizzare MASTER VOLUME +/– per

regolare il livello del volume.

Ascolto di audio surround

Tramite questo ricevitore è possibile ascoltare

qualsiasi fonte con il suono surround.

Suono surround standard

Questo ricevitore consente di ottenere il

suono surround di base per le fonti stereo e

multicanale.

Riproduzione di base

Nel caso dell’VSX-1021

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V 2.1 A

HDMI 2 INPUT







CONTROL

ON / OFF

iPod

Cavo per iPod

(in dotazione)

Nel caso dell’VSX-921

MCACC

SETUP MIC

L AUDIO R

VIDEO

VIDEO 2 INPUT

iPod

iPhone

iPad

USB

5V 2.1 A







CONTROL

ON / OFF

iPod

Cavo per iPod

(in dotazione)

2 Premere

RECEIVER per accendere il

ricevitore e il televisore.

3 Premere iPod USB del telecomando per

portare il ricevitore in modalità iPod/USB.

4 Usare

per scegliere ‘Music’ dal

menu iPod Top.

5 Usare

e ENTER per scegliere

il brano da riprodurre, poi premere il

pulsante

Controlli di riproduzione di base

Premere

iPod USB

per portare il telecomando

in modalità di controllo iPod/USB.

iPod CTRL

HOME

MENU TUNE

TUNE TOOLS

LIST

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE CTRL

STATUS

PGM

AUDIO

INFO

DISP

HDD

DVD

S.RETRIEVER

Riproduzione con un

dispositivo USB

Potete riprodurre file usando l’interfaccia USB

del pannello anteriore di questo ricevitore.

I dispositivi USB compatibili includono i

dischi fissi esterni, le memorie flash portatili

(in particolare le chiavette) ed i lettori audio

digitali (lettori MP3) di formato FAT16/32.

Pioneer non può garantire la compatibilità

(funzionamento e/o alimentazione via bus)

con tutti i dispositivi di memoria di massa USB

e non si assume alcuna responsabilità per

la perdite di dati dovuta al collegamento con

questo ricevitore.

1 Portare il ricevitore in standby e

collegare il proprio dispositivo USB al

terminale USB del pannello anteriore del

ricevitore.

CONTROL

ON / OFF

MCACC

SETUP MIC

iPod

iPhone

iPad

USB

5V 2.1 A

HDMI 2 INPUT

Dispositivo di memoria

di massa USB

2 Premere

RECEIVER per accendere il

ricevitore e il televisore.

Prima di scollegare un dispositivo USB,

controllare che il ricevitore si trovi in modalità

standby.

3 Premere iPod USB del telecomando per

portare il ricevitore in modalità iPod/USB.

4 Usare

per scegliere ‘Music’ dal

menu USB Top.

5 Usare

e ENTER per scegliere

il brano da riprodurre, poi premere il

pulsante

Controlli di riproduzione di base

Premere

iPod USB

per portare il telecomando

in modalità di controllo iPod/USB.

iPod CTRL

HOME

MENU TUNE

TUNE TOOLS

LIST

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE CTRL

STATUS

PGM

AUDIO

INFO

DISP

HDD

DVD

S.RETRIEVER

Riproduzione dagli ingressi

HOME MEDIA GALLERY

La funzione Home Media Gallery di questo

ricevitore permette la riproduzione di file audio

o l’ascolto di stazioni radio da Internet da un

computer o altro componente collegato al ter-

minale LAN di questo ricevitore.

Dei file di foto o video non possono venire

riprodotti.

Con Windows Media Player 11 o Windows

Media Player 12 potete perfino riprodurre file

audio coperti da diritti d’autore con questo

ricevitore.

1 Collegare il terminale LAN di questo

ricevitore al terminale LAN del proprio

router usando un cavo LAN diritto.

Vedere

Collegamento alla rete LAN via l’interfac-

cia LAN

pagina 16 .

2 Premere HMG per scegliere Home

Media Gallery come sorgente di segnale.

3 Usare

per scegliere la categoria

da riprodurre e poi premere ENTER.

Internet Radio

– Radio da Internet

Nome del server

– Server presenti in rete

Favorites

– Brani preferiti al momento in

fase di registrazione

Recently played

– Storia di ascolto di radio

da Internet (20 casi più recenti)

4 Usare

per scegliere la cartella,

il file musicale o la stazione radio da

Internet da riprodurre e poi premere

ENTER.

5 Ripetere la fase 4 per riprodurre il bano

desiderato.

Riproduzione di file audio

memorizzate in componenti della

rete

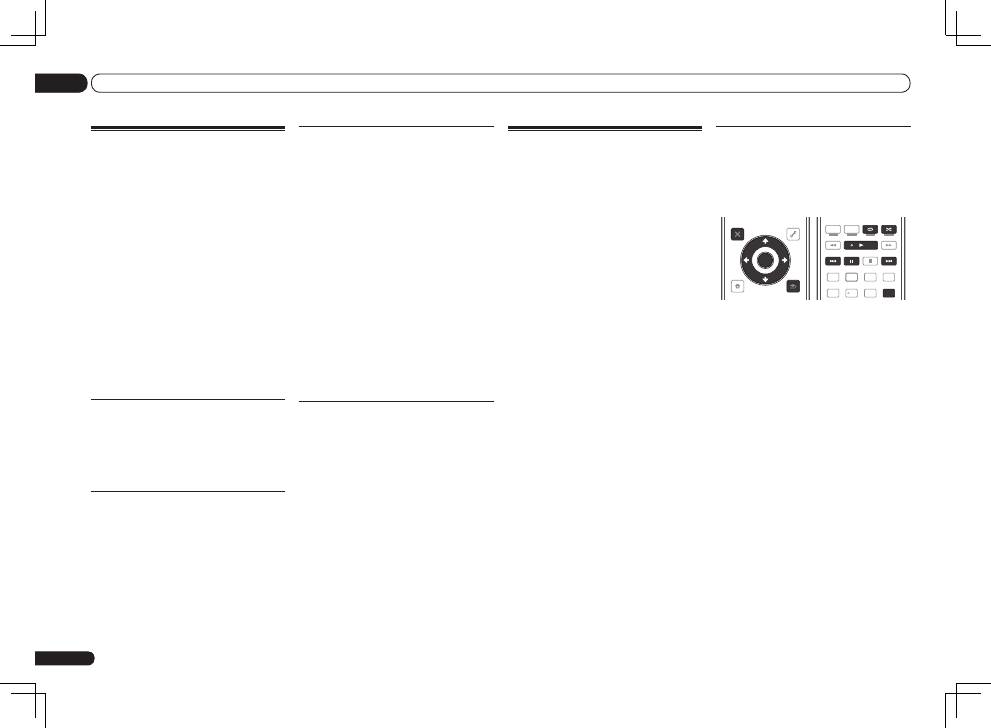

Premere

HMG

per portare il

telecomando in modalità di controllo

HOME MEDIA GALLERY

iPod CTRL

HOME

MENU TUNE

TUNE TOOLS

LIST

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE CTRL

STATUS

PGM

AUDIO

INFO

DISP

HDD

DVD

S.RETRIEVER

Riproduzione di base

Ascolto della radio

1 Per selezionare il sintonizzatore,

premere TUNER.

2 Usare BAND per cambiare banda (FM o

AM), se necessario.

3 Sintonizzare una stazione.

Per effettuare questa operazione sono disponi-

bili tre modi:

Sintonizzazione automatica

– Tenere

premuto

TUNE

per circa un secondo.

Il ricevitore inizia a cercare la stazione

successiva.

Sintonizzazione manuale

– Per cambiare

la frequenza di un passo alla volta, premere

TUNE

Sintonizzazione ad alta velocità

– Per

una sintonizzazione ad alta velocità, premere

e tenere premuto

TUNE

. Rilasciare

il tasto in corrispondenza della frequenza

desiderata.

Miglioramento del suono FM

stereo

Se l’indicatore

TUNED

STEREO

non s’illumina

dopo la sintonizzazione di una stazione FM a

causa del segnale debole, premere

MPX

per

passare alla modalità di ricezione mono.

Uso di Neural Surround

Questa caratteristica usa le tecnologie Neural

Surround

per raggiungere un suono ottimale

per la radio FM.

Durante l’ascolto della radio in FM, premere

AUTO/ALC/DIRECT

per l’ascolto Neural

Surround.

La modalità

Neural Surround

può venire

scelta anche col tasto

STANDARD

Salvataggio delle stazioni

preselezionate

Se si ascolta spesso una particolare stazione

radio, è utile memorizzarne la frequenza per

richiamarla facilmente ogni volta che si desi-

dera ascoltarla.

1 Sintonizzare la stazione da

memorizzare.

2 Premere T.EDIT (TUNER EDIT).

Sul display apparirà l’indicazione

PRESET MEMORY

, seguita dalla classe di

memoria lampeggiante.

3 Premere CLASS per selezionare

una delle sette classi, quindi premere

PRESET

per scegliere la stazione

preselezionata.

4 Premere ENTER.

Dopo aver premuto

ENTER

, la classe di presele-

zione e il numero smettono di lampeggiare e il

ricevitore memorizza la stazione.

Ascolto delle stazioni

preselezionate

1 Per selezionare il sintonizzatore,

premere TUNER.

2 Per selezionare la classe nella quale è

memorizzata la stazione, premere CLASS.

3 Per scegliere la stazione preselezionata

desiderata, premere PRESET

Riproduzione di base

ADATTATORE

Bluetooth

per

l’ascolto senza fili di musica

Questo ricevitore

Uso del

telecomando

Dati musicali

ADATTATORE

Bluetooth

Dispositivo

compatibile

con la

tecnologia

wireless

Dispositivo

compatibile

con la

tecnologia

wireless

Bluetooth:

telefono

Lettore

cellulare

musicale

digitale

Dispositivo non

dotato di

tecnologia

wireless

Bluetooth.

Lettore musicale

digitale

Bluetooth

trasmittente

audio (da

acquistarsi

separatamente)

AUDIO/ VIDEO MULTI- CHANNEL RECEIVER

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

PUSH

OPEN

iPod iPhone iPad

DIRECT CONTROL

SOUND

RETRIEVER AIR

ADVANCED

SURROUND

STANDARD

SURROUND

AUTO SURR/ALC/

STREAM DIRECT

PHONES

SPEAKERS

CONTROL – MULTI-ZONE – ON/OFF

BAND

TUNER EDIT

TUNE

PRESET

ENTER

iPod iPhone iPad

HDMI

ADVANCED

MCACC

VSX-1021

FL OFF

R CD-R/TAPE ZONE 2

OUT

DVD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

T VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

SUBWOOFER

SELECT

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

ADATTATORE

Bluetooth

Per istruzioni sul collegamento e impostazione

dell’ADATTATORE

BLUETOOTH

e sulla ripro-

duzione di musica, consultare le Istruzioni per

l’uso nel CD-ROM.

l marchio nominale e il logo

Bluetooth

sono

marchi registrati di proprietà di Bluetooth SIG,

Inc. e sono utilizzati in licenza da PIONEER

CORPORATION. Tutti gli altri marchi registrati

e marchi nominali sono marchi dei rispettivi

proprietari.

2011 PIONEER CORPORATION. Tutti i diritti

riservati.

Het uitroepteken in een gelijkzijdige

driehoek is bedoeld om de aandacht van de

gebruiker te trekken op de aanwezigheid van

belangrijke bedienings- en

onderhoudsinstructies in de handleiding bij

dit toestel.

De lichtflash met pijlpuntsymbool in een

gelijkzijdige driehoek is bedoeld om de

aandacht van de gebruikers te trekken op

een niet geïsoleerde “gevaarlijke spanning”

in het toestel, welke voldoende kan zijn om

bij aanraking een elektrische shock te

veroorzaken.

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE

SHOCK TE VOORKOMEN, DEKSEL (OF

RUG) NIET VERWIJDEREN. AAN DE

BINNENZIJDE BEVINDEN ZICH GEEN

ELEMENTEN DIE DOOR DE GEBRUIKER

KUNNEN BEDIEND WORDEN. ENKEL

DOOR GEKWALIFICEERD PERSONEEL TE

BEDIENEN.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

BELANGRIJK

D3-4-2-1-1_A1_Nl

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een

elektrische schok te voorkomen, mag u geen voorwerp

dat vloeistof bevat in de buurt van het apparaat zetten

(bijvoorbeeld een bloemenvaas) of het apparaat op

andere wijze blootstellen aan waterdruppels,

opspattend water, regen of vocht.

D3-4-2-1-3_A1_Nl

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de

stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat verschilt

afhankelijk van het land waar het apparaat wordt

verkocht. Zorg dat de netspanning in het land waar

het apparaat wordt gebruikt overeenkomt met de

bedrijfsspanning (bijv. 230 V of 120 V) aangegeven

op de achterkant van het apparaat.

D3-4-2-1-4*_A1_Nl

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals

een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_Nl

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE

Let er bij het installeren van het apparaat op dat er

voldoende vrije ruimte rondom het apparaat is om een

goede doorstroming van lucht te waarborgen

(tenminste 40 cm boven, 10 cm achter en 20 cm aan de

zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het

apparaat zijn aangebracht voor de ventilatie, zodat een

betrouwbare werking van het apparaat wordt verkregen

en oververhitting wordt voorkomen. Om brand te

voorkomen, moet u ervoor zorgen dat deze openingen

nooit geblokkeerd worden of dat ze afgedekt worden

door voorwerpen (kranten, tafelkleed, gordijn e.d.) of

door gebruik van het apparaat op een dik tapijt of een

bed.

D3-4-2-1-7b*_A1_Nl

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van

gebruik:

+5 °C tot +35 °C, minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats

en stel het apparaat ook niet bloot aan hoge

vochtigheid of direct zonlicht (of sterke kunstmatige

verlichting).

D3-4-2-1-7c*_A1_Nl

Als de netstekker van dit apparaat niet geschikt is

voor het stopcontact dat u wilt gebruiken, moet u de

stekker verwijderen en een geschikte stekker

aanbrengen. Laat het vervangen en aanbrengen van

een nieuwe netstekker over aan vakkundig

onderhoudspersoneel. Als de verwijderde stekker per

ongeluk in een stopcontact zou worden gestoken,

kan dit resulteren in een ernstige elektrische schok.

Zorg er daarom voor dat de oude stekker na het

verwijderen op de juiste wijze wordt weggegooid.

Haal de stekker van het netsnoer uit het stopcontact

wanneer u het apparaat geruime tijd niet denkt te

gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-1a_A1_Nl

LET OP



STANDBY/ON

schakelaar van dit apparaat

koppelt het apparaat niet volledig los van het lichtnet.

Aangezien er na het uitschakelen van het apparaat

nog een kleine hoeveelheid stroom blijft lopen, moet

u de stekker uit het stopcontact halen om het

apparaat volledig van het lichtnet los te koppelen.

Plaats het apparaat zodanig dat de stekker in een

noodgeval gemakkelijk uit het stopcontact kan

worden gehaald. Om brand te voorkomen, moet u de

stekker uit het stopcontact halen wanneer u het

apparaat langere tijd niet denkt te gebruiken (bijv.

wanneer u op vakantie gaat).

D3-4-2-2-2a*_A1_Nl

Dit apparaat is bestemd voor normaal huishoudelijk

gebruik. Indien het apparaat voor andere doeleinden

of op andere plaatsen wordt gebruikt (bijvoorbeeld

langdurig gebruik in een restaurant voor zakelijke

doeleinden, of gebruik in een auto of boot) en als

gevolg hiervan defect zou raken, zullen de reparaties

in rekening gebracht worden, ook als het apparaat

nog in de garantieperiode is.

K041_A1_Nl

K058a_A1_Nl

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en

batterijen

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan

dat de gebruikte elektronische producten en batterijen niet met het gewone

huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste

behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten

en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of

batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt

gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar

maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen

met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact

opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering

van het product.

Symbolen

voor batterijen

Symbool voor

toestellen

Hartelijk dank voor de aanschaf van dit Pioneer

product. In deze snelstartgids vindt u de instruc-

ties voor de basisaansluitingen en de basisbedie-

ning voor een eenvoudig gebruik van de receiver.

Voor meer gedetailleerde informatie wordt u

verwezen naar de “Handleiding” die op de bijge-

leverde CD-ROM staat. De Handleiding kan ook

worden gedownload vanaf de Pioneer website

(http://www.pioneer.eu).

Bij gebruik van een Mac besturingssysteem

steekt u de CD-ROM in het CD-station en dub-

belklikt dan op het CD-ROM pictogram om het

PDF-bestand (Handleiding) te zoeken.

Inhoud

01 Voordat u begint

De inhoud van de verpakking controleren .... 4

De batterijen plaatsen .................................... 4

Over het gebruiken van AVNavigator

(meegeleverd op CD-ROM) ............................ 4

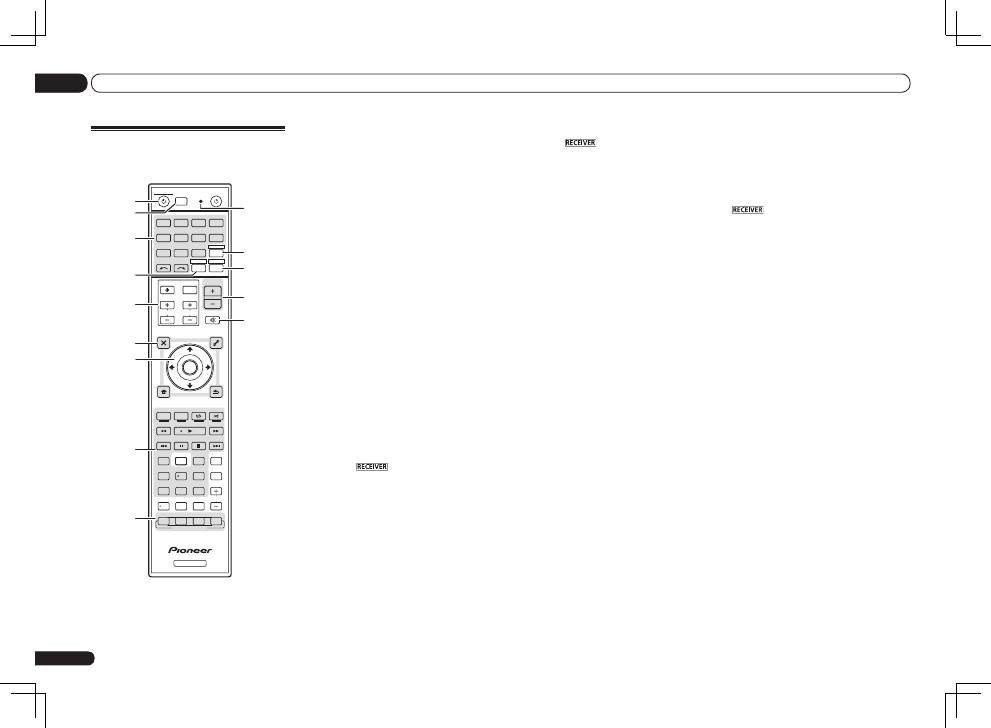

Afstandsbediening ......................................... 6

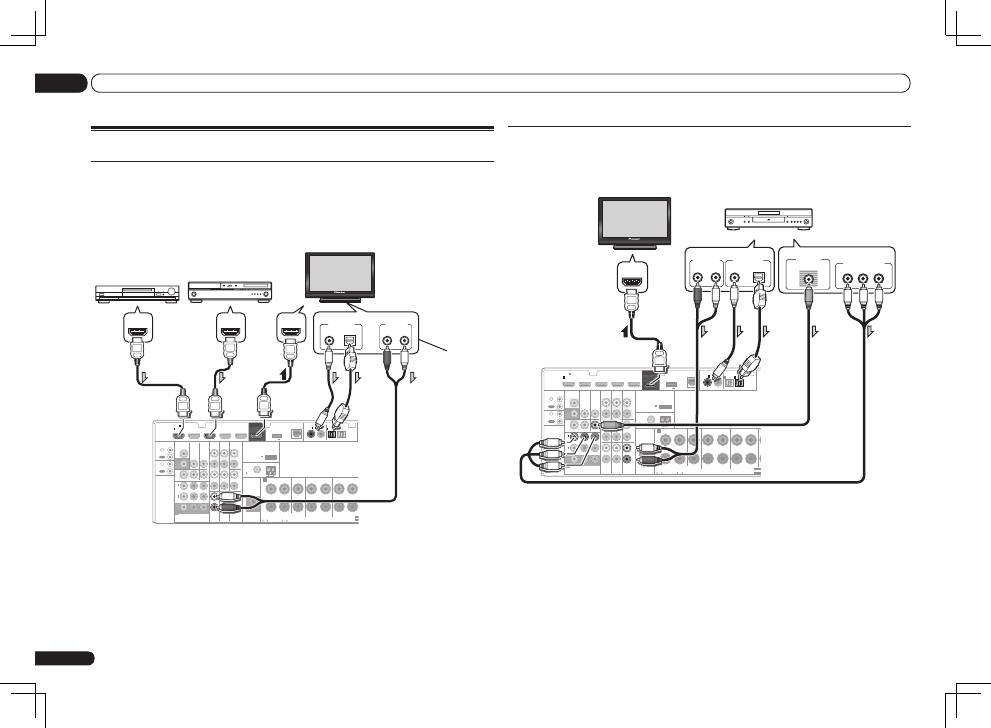

02 De apparatuur aansluiten

De apparatuur aansluiten .............................. 7

De toepassing van de luidsprekers bepalen ... 7

De luidsprekers opstellen .............................. 8

De luidsprekers aansluiten ............................ 8

Het luidsprekersysteem installeren .............. 9

Kiezen van het luidsprekersysteem ............ 10

Meer over de audio-aansluitingen .............. 10

Meer over de video-omzetter........................ 10

Meer over HDMI ............................................ 11

Uw TV en weergave-apparatuur

aansluiten ...................................................... 12

Een HDD-/DVD-recorder, BD-recorder

en andere videobronnen aansluiten ........... 13

Een receiver voor satelliet/kabel-TV of

een andere set-top box aansluiten .............. 14

Andere audio-apparatuur aansluiten ......... 14

AM/FM-antennes aansluiten ....................... 15

MULTI-ZONE instellingen ............................ 15

Aansluiten op het netwerk via de LAN-

interface ......................................................... 16

Verbinden met een draadloos LAN ............. 16

De receiver aansluiten op het

stopcontact ................................................... 17

03 Basisinstellingen

Annuleren van de demonstratie .................. 18

Automatisch uitvoeren van de optimale

geluidsafstellingen

(Full Automatic MCACC) ............................. 18

Instelling bedieningsstand .......................... 20

04 Basisbediening voor afspelen

Een bron afspelen ......................................... 21

Luisteren met surroundgeluid ..................... 21

Een iPod afspelen ......................................... 21

Een USB-apparaat afspelen ........................ 22

Luisteren naar de radio ................................ 22

Afspelen met HOME MEDIA GALLERY

signaalbronnen ............................................. 23

Bluetooth

ADAPTER voor draadloos

genieten van muziek ..................................... 23

Stroomschema voor de instellingen op de receiver

Stroomschema voor het aansluiten en instellen van de receiver

Dit apparaat is een multifunctionele AV-receiver die is uitgerust met talloze voorzieningen en aan-

sluitingen. Het apparaat kan gemakkelijk worden gebruikt door de onderstaande aanwijzingen te

volgen voor het maken van de aansluitingen en instellingen.

Vereiste instelling

Deze items staan in deze snelstartgids.

Instellingen die naar wens kunnen worden gemaakt

Deze items worden in de “Handleiding” beschreven die op de bijgeleverde CD-ROM staat.

Belangrijk

De begininstellingen van de receiver kunnen

op de computer worden gemaakt met behulp

van

Wiring Navi

op de AVNavigator CD-ROM

die wordt meegeleverd met de receiver. In dit

geval kunt u op een interactieve manier vrijwel

dezelfde aansluitingen en instellingen maken

als bij de stappen

. Voor aan-

wijzingen voor het gebruiken van AVNavigator

zie

Over het gebruiken van AVNavigator (meege-

leverd op CD-ROM)

op bladzijde 4 .

1 Voordat u begint

De inhoud van de verpakking controleren

bladzijde 4

De batterijen plaatsen

op bladzijde 4

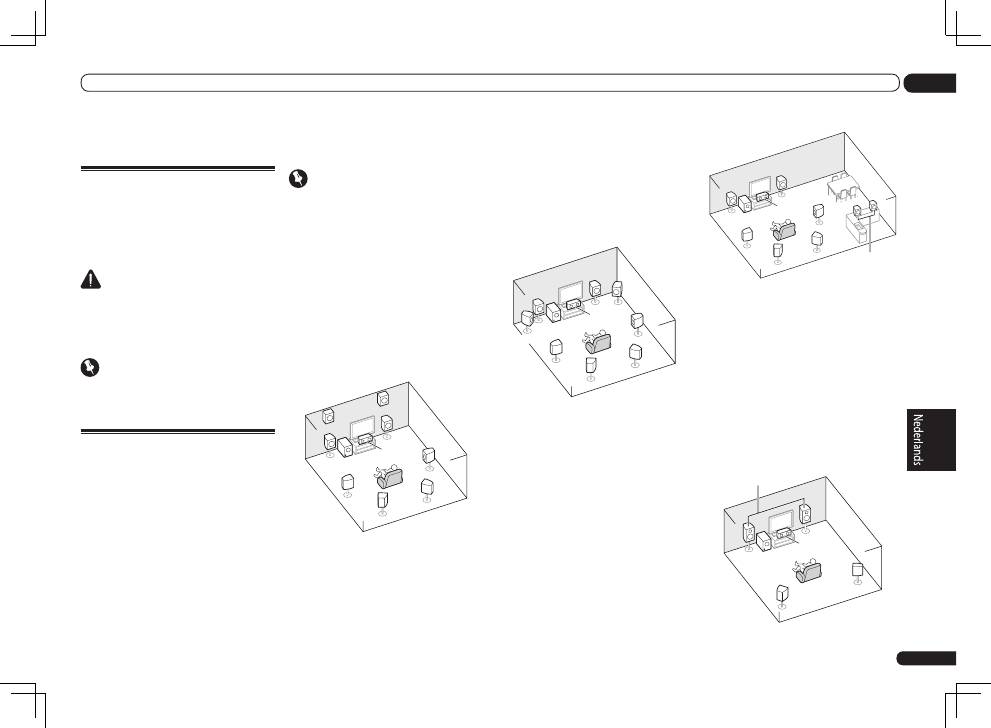

2 De toepassing van de luidsprekers

bepalen (bladzijde 7)

7.1-kanaals surroundsysteem (Hoog-voor)

7.1-kanaals surroundsysteem (Breed-voor)

7.1-kanaals surroundsysteem & Luidsprekers

B aansluiting

5.1-kanaals surroundsysteem & Dubbele

versterking van voorkanalen (Surroundgeluid

van hoge kwaliteit)

5.1-kanaals surroundsysteem & ZONE 2

aansluiting (Meerdere zones)

3 De luidsprekers aansluiten

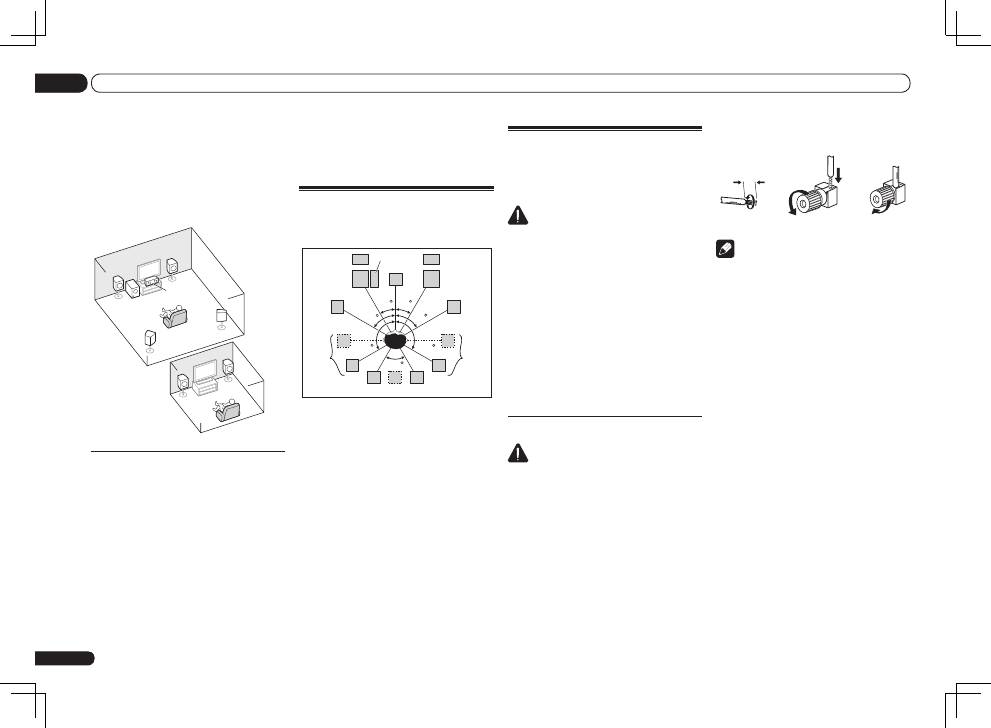

De luidsprekers opstellen

op bladzijde 8

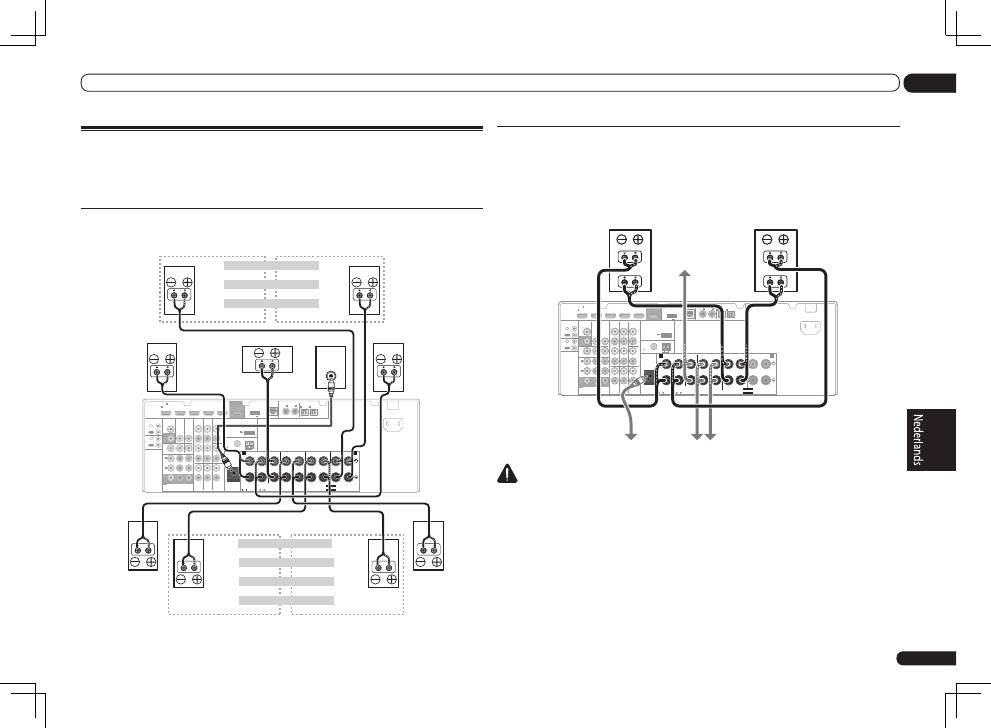

De luidsprekers aansluiten

op bladzijde 8

Het luidsprekersysteem installeren

bladzijde 9

Dubbele versterking van de luidsprekers

bladzijde 9

4 De apparatuur aansluiten

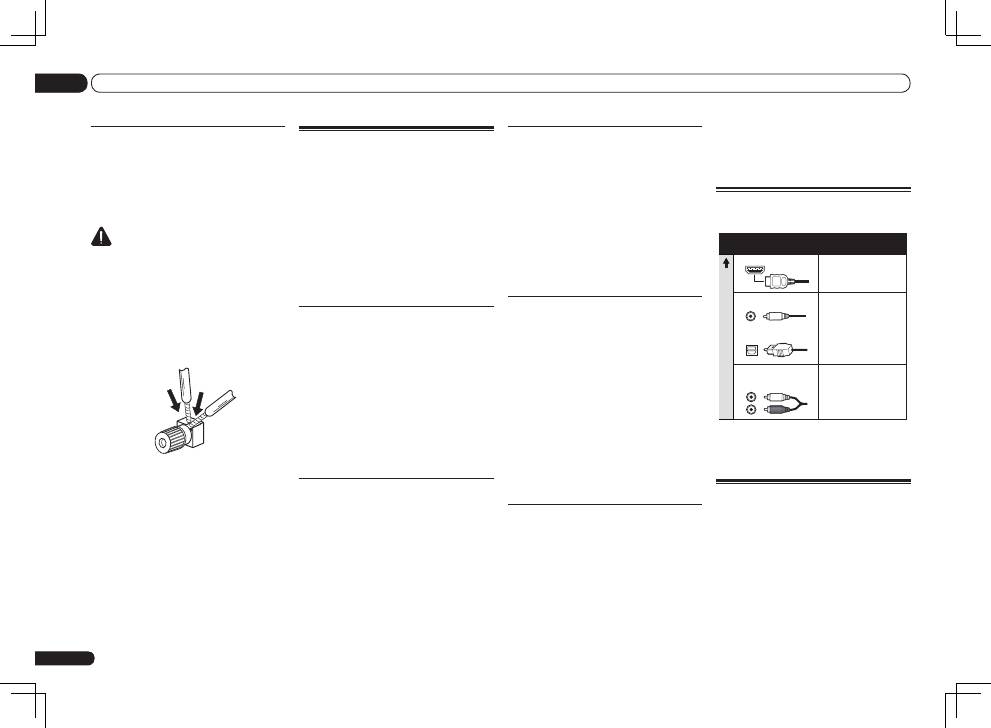

Meer over de audio-aansluitingen

op bladzijde

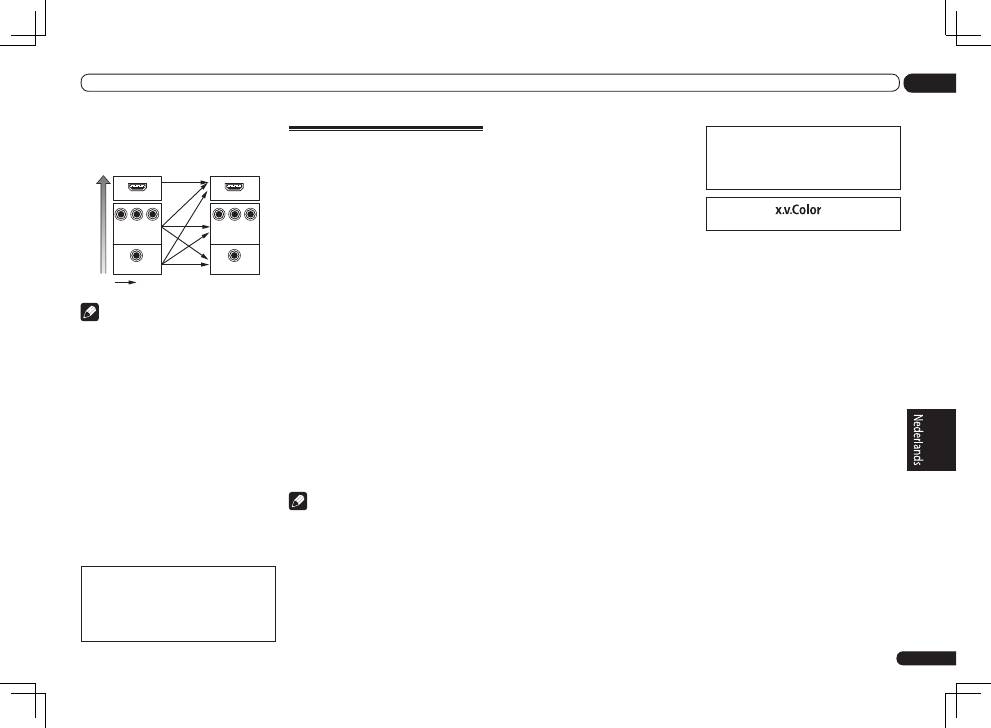

Meer over de video-omzetter

op bladzijde 10

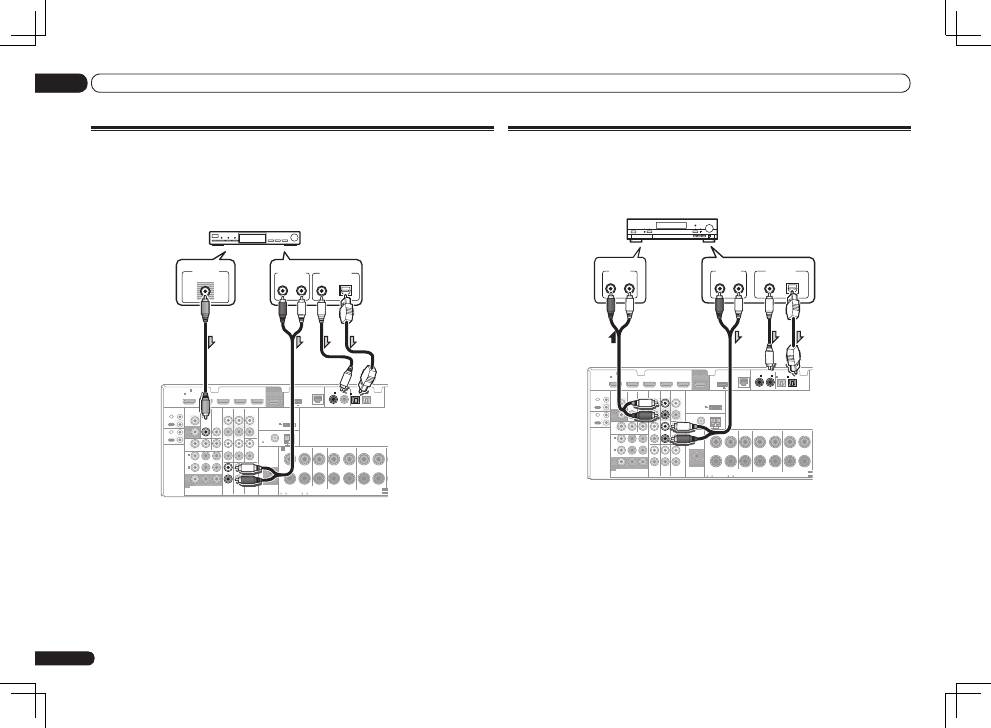

Uw TV en weergave-apparatuur aansluiten

bladzijde 12

AM/FM-antennes aansluiten

op bladzijde 15

De receiver aansluiten op het stopcontact

bladzijde 17

5 De stroom inschakelen

6 Veranderen van de OSD-displaytaal

(OSD Language)

7 MCACC-luidsprekerinstellingen

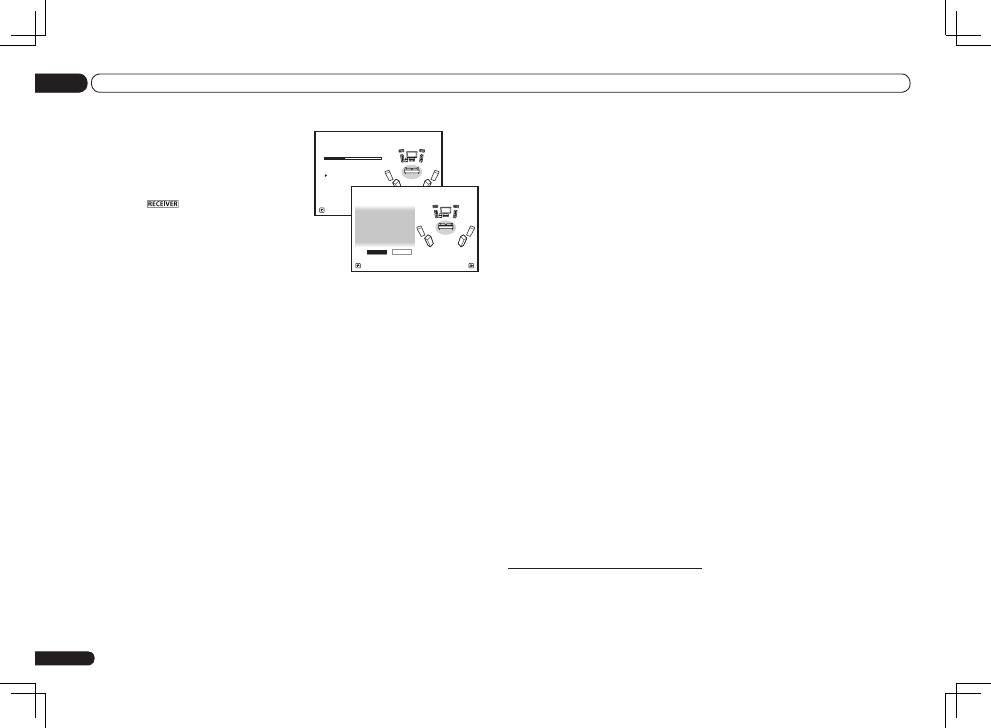

Automatisch uitvoeren van de optimale

geluidsafstellingen (Full Automatic MCACC)

op bladzijde 18

8 Het menu Input Setup

(Wanneer andere aansluitingen dan de aanbevo-

len aansluitingen worden gemaakt)

9 Basisbediening weergave (bladzijde

21)

10 Geluids- en beeldkwaliteit naar wens

instellen

Gebruik van de diverse luisterfuncties

Beter geluid met fasecontrole

Het totale EQ-type meten (SYMMETRY/ALL

CH ADJ/FRONT ALIGN)

Het kanaalniveau tijdens het luisteren

veranderen

Akoestische kalibratie-EQ, Auto Sound

Retriever of Dialog Enhancement in/

uitschakelen

De PQLS-functie instellen

De audio-opties instellen

De video-opties instellen

11 Andere optionele afstellingen en

instellingen

Control met HDMI-functie

Het menu Advanced MCACC

De menu’s System Setup en Other Setup

12 Optimaal gebruik van de

afstandsbediening

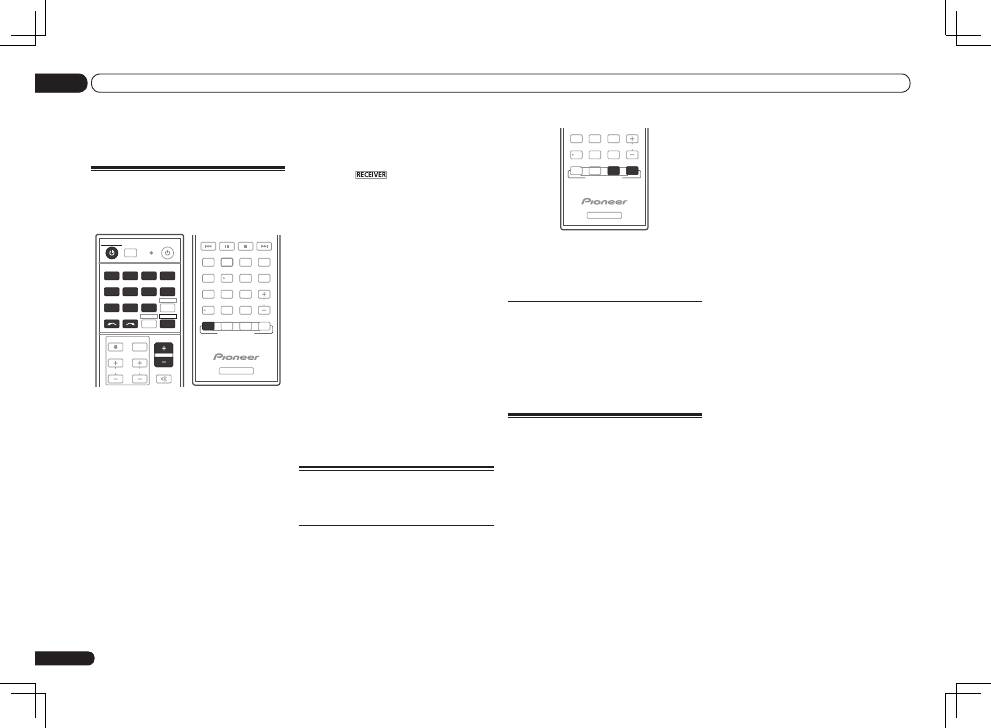

Meerdere receivers bedienen

De afstandsbediening instellen voor de

bediening van andere apparaten

waarmee u de MCACC-meetresultaten in een

3D-grafiek kunt laten zien.

Installeren van AVNavigator

1 Plaats de meegeleverde AVNavigator

CD-ROM in het CD-station van de

computer.

Het installatiescherm verschijnt. Ga door

naar stap 2.

Als het installatiescherm niet verschijnt,

dubbelklikt u op het CD-ROM pictogram en

start dan het installatieprogramma (AVNV_

XXX_xxx.exe).

2 Volg de aanwijzingen op het scherm

om te installeren.

Wanneer “Afsluiten” (Finish) wordt geselec-

teerd, is de installatie voltooid.

3 Plaats de meegeleverde AVNavigator

CD-ROM in het CD-station van de

computer.

Omgaan met de CD-ROM

Gebruiksomgeving

Deze CD-ROM kan worden gebruikt onder

Microsoft

Windows

XP/Vista/7.

Voor AVNavigator wordt soms een browser

(bladerprogramma) gebruikt. Als browser

worden ondersteund Microsoft Internet

Explorer 6, 7 en 8. Bij andere browsers is het

mogelijk dat sommige functies beperkt zijn, of

niet correct kunnen worden weergegeven.

Voorzorgen voor het gebruik

Deze CD-ROM is bedoeld voor gebruik met

een pc. Deze schijf kan niet worden gebruikt

met een DVD-speler of CD-speler voor muziek.

Als er wordt geprobeerd deze CD-ROM af te

spelen met een DVD-speler of muziek CD-

speler, kunnen de luidsprekers beschadigd

raken of kan uw gehoor zelfs beschadigd

raken vanwege het hoge volume.

Licentie

U dient akkoord te gaan met de “Voorwaarden

voor gebruik” hieronder voor u deze CD-ROM

gaat gebruiken. Gebruik de CD-ROM niet als

u niet akkoord wilt gaan met de voorwaarden

voor gebruik ervan.

Voorwaarden voor gebruik

De auteursrechten op de gegevens op

deze CD-ROM behoren toe aan PIONEER

CORPORATION. Overdracht, duplicatie,

uitzending, openbare overdracht, vertaling,

verkoop, uitleen of andere dergelijke

handelingen die verder gaan dan wat

gemeenlijk kan worden verstaan onder

“persoonlijk gebruik” of “citeren” zoals

gedefinieerd in de op het auteursrecht

betrekking hebbende regelgeving zonder

toestemming kan onderwerp vormen van

gerechtelijke actie. Toestemming tot gebruik

van deze CD-ROM wordt onder licentie

verleend door PIONEER CORPORATION.

Algemene verklaring van afstand

PIONEER CORPORATION geeft geen garantie

betreffende de werking van deze CD-ROM

op persoonlijke computers met één van de

genoemde besturingssystemen. Daarbij

aanvaardt PIONEER CORPORATION geen

aansprakelijkheid voor enige schade als

gevolg van gebruik van deze CD-ROM en is

niet verantwoordelijk voor enige compensatie.

De namen van bedrijven, producten en

andere dingen die hierin beschreven

worden zijn gedeponeerde handelsmerken

of handelsmerken van hun respectievelijke

eigenaren.

Gebruiken van AVNavigator

1 Klik op [AVNavigator] op uw

bureaublad om AVNavigator op te starten.

AVNavigator wordt opgestart de

Wiring Navi

zal worden geopend. Het taalkeuzescherm

verschijnt. Volg de aanwijzingen op het scherm

Voordat u begint

De inhoud van de verpakking

controleren

Controleer of u de volgende bijgeleverde toebe-

horen hebt ontvangen:

Instelmicrofoon (kabel: 5 m)

Afstandsbediening

AAA-formaat IEC R03-drogecelbatterijen

(voor het controleren van de werking van het

systeem) x2

AM-raamantenne

FM-draadantenne

iPod-kabel

Netsnoer

Garantiekaart

CD-ROM (AVNavigator)

Deze snelstartgids

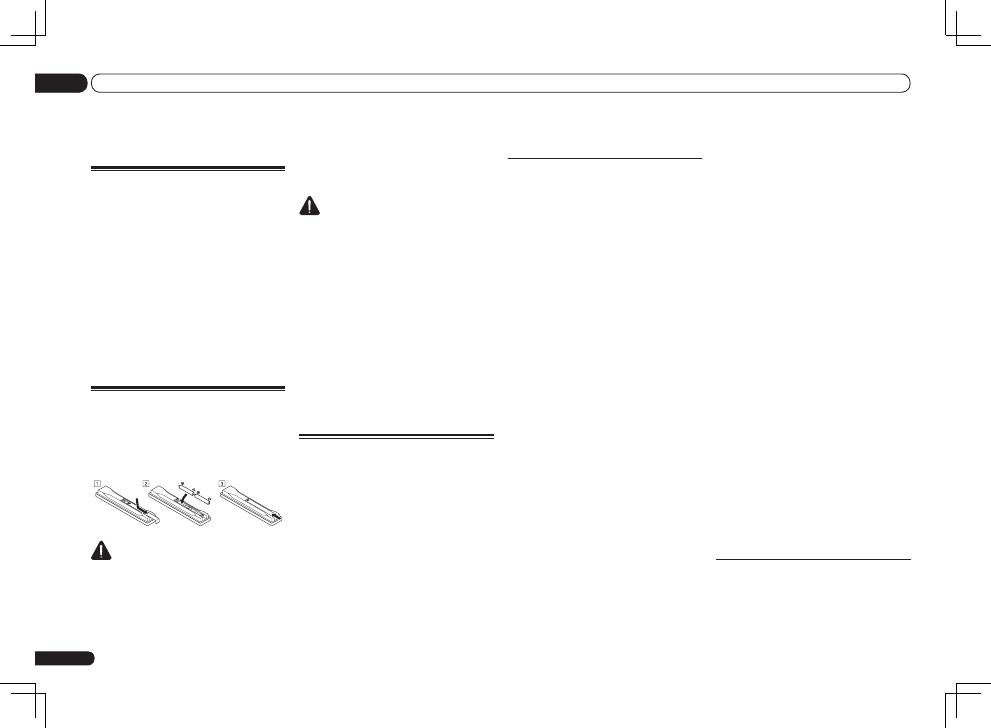

De batterijen plaatsen

Met de batterijen die bij het apparaat worden

geleverd, kunt u controleren of alles juist werkt;

het is mogelijk dat deze batterijen geen lange

levensduur hebben. Wij raden u aan alkalibatte-

rijen met een lange levensduur te gebruiken.

WAARSCHUWING

Batterijen mogen niet in direct zonlicht of

op een erg warme plaats, zoals in de buurt

van een verwarming of in een auto die in de

zon staat, gebruikt of opgeborgen worden.

Dit kan resulteren in lekkage, oververhitting,

explosie of in brand vliegen van de batterijen.

Bovendien kan de levensduur van de batterijen

afnemen.

WAARSCHUWING

Verkeerd gebruik van de batterijen kan lekkage

of het barsten van de batterijen tot gevolg heb-

ben. Neem de volgende voorzorgsmaatregelen

in acht:

Gebruik nooit oude en nieuwe batterijen door

elkaar.

Plaats de batterijen zodanig dat de plus- en

minpolen overeenkomen met de merktekens

in het batterijvak.

Batterijen met dezelfde vorm kunnen een

verschillende spanning hebben. Gebruik

verschillende soorten batterijen niet samen.

Bij het wegruimen van gebruikte batterijen

gelieve men rekening te houden met de

in eigen land of streek van toepassing

zijnde milieuwetten en andere openbare

reglementeringen.

Over het gebruiken van

AVNavigator (meegeleverd op

CD-ROM)

De meegeleverde AVNavigator CD-ROM bevat

Wiring Navi

waarmee u de aansluitingen en

begininstellingen van de receiver via gemakke-

lijke dialogen kunt verrichten. U kunt gemakke-

lijk zeer precieze begininstellingen maken door

de instructies op het scherm te volgen voor de

aansluitingen en instellingen.

Er zijn ook andere mogelijkheden die een

gemakkelijk gebruik van allerlei functies

mogelijk maken, waaronder een Interactieve

Handleiding voor de receiver, updaten van aller-

lei typen software en een MCACC-applicatie

Voordat u begint

om de aansluitingen en automatische instel-

lingen te maken.

Wiring Navi

start alleen automatisch op wan-

neer AVNavigator voor de eerste keer wordt

opgestart.

2 Selecteer en gebruik de gewenste

functie.

AVNavigator beschikt over de volgende

functies:

Wiring Navi

– Leidt u met dialoogvensters

door het maken van de aansluitingen en de

begininstellingen. Op deze manier kunt u

gemakkelijk zeer precieze begininstellingen

maken.

Interactive Manual

– Toont automatisch

pagina’s met uitleg over de functies die op de

receiver worden gebruikt. U kunt de receiver

ook vanuit de Interactieve Handleiding

bedienen.

Glossary

– Toont de woordenlijst.

MCACC Appli

– Toont een grafische

afbeelding van de Advanced MCACC

meetresultaten op de computer.

Er zijn speciale bedieningsaanwijzingen

voor de MCACC-applicatie. Deze instructies

zijn te vinden in de menu’s van AVNavigator

Interactive Manual

. Raadpleeg deze

wanneer u de MCACC-applicatie gebruikt.

Software Update

– Maakt het mogelijk

verschillende typen software bij te laten

werken.

Settings

– Gebruikt om diverse AVNavigator-

instellingen te maken.

Detection

– Gebruikt voor het detecteren van

de receiver.

Opmerking

Om de AVNavigator van een ander model te

kunnen gebruiken, moet u eerst de AVNavigator

voor deze receiver verwijderen en daarna de

AVNavigator voor het andere model installeren.

AVNavigator verwijderen

U kunt de volgende methode gebruiken om

AVNavigator te verwijderen van uw pc.

Verwijderen via het

configuratiescherm van de pc.

Klik in het Startmenu op “Program”

“PIONEER CORPORATION”

“AVNavigator(VSX-1021 of VSX-921)”

“Uninstall”.

Voordat u begint

Afstandsbediening

In dit hoofdstuk wordt het gebruik van de

afstandsbediening van de receiver beschreven.

RECEIVER

D.ACCESS

CH LEVEL A.ATT

LISTENING MODE

DIMMER

SIGNAL SEL MCACC SLEEP

TV / DTV

MPX

PQLS

PHASE CTRL

STATUS

PGM

iPod CTRL

HOME

TUNE

TUNE TOOLS

LIST

TV CONTROL

INPUT

INPUT SELECT

iPod

USB

SAT

TUNER

VIDEO

TV CTRL

ZONE 2

ADPT

RCU SETUP

SOURCE

RECEIVER MULTI

OPERATION

BDR

DVD

DVR

HMG

HDMI

RECEIVER

MUTE

MASTER

VOLUME

VOL

PRESET

TOP MENU

BAND

GUIDE

T.EDIT

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

PRESET

RETURN

PTY

AUTO / ALC /

DIRECT

STEREO STANDARD ADV SURR

AUDIO

INFO

CLASS

ENTER

DISP

HDD

DVD

/ CLR

S.RETRIEVER

2,3

De afstandsbediening heeft een handige kleurco-

dering overeenkomstig de componentbediening,

waarbij het volgende systeem wordt gebruikt:

Wit

– Bediening van de receiver, bediening

van de TV

Blauw

– Andere bedieningsknoppen (Zie

de handleiding op de CD-ROM voor verdere

informatie.)

RECEIVER

Hiermee zet u de receiver aan of stand-by.

2 MULTI OPERATION

Gebruik deze knop voor het uitvoeren van een

geprogrammeerde bedieningsreeks.

3 RCU SETUP

Gebruik deze knop om de vooraf ingestelde

code in te voeren bij het maken van de afstands-

bedieningsinstellingen en voor het instellen van

de afstandsbedieningsmodus.

4 Ingangsfunctie-knoppen

Druk hierop om de bediening van andere appa-

raten te selecteren.

Gebruik

INPUT SELECT

om de ingangs-

functie te selecteren (bladzijde 21).

5 ZONE 2

Hiermee kan de bediening worden omgescha-

keld voor

ZONE 2

6 TV CONTROL toetsen

Deze knoppen zijn gereserveerd voor de

bediening van de TV die is toegewezen aan de

TV CTRL

knop.

7 Knoppen voor de receiverinstellingen

Druk eerst op

om deze functie te

gebruiken:

AUDIO PARAMETER

– Hiermee krijgt u

toegang tot de audio-opties.

VIDEO PARAMETER

– Hiermee krijgt u

toegang tot de video-opties.

HOME MENU

– Hiermee krijgt u toegang tot

het Home Menu.

RETURN

– Druk hierop om te bevestigen en

om het huidige menuscherm te sluiten.

/ENTER

Gebruik de pijltoetsen wanneer u het surround-

geluidssysteem en de audio- of video-opties

instelt.

9 Knoppen voor de receiverbediening

Druk eerst op

om deze functie te

gebruiken:

PHASE CTRL

– Druk op deze knop om

fasecontrole aan of uit te zetten.

STATUS

– Druk hierop om de geselecteerde

receiverinstellingen te controleren.

PQLS

– Druk hierop om de PQLS-instelling te

selecteren.

S.RETRIEVER

– Druk hierop om

gecomprimeerde geluidsbronnen weer terug

te brengen op CD-kwaliteit.

SIGNAL SEL

– Hiermee selecteert u een

ingangssignaal.

MCACC

– Druk op deze knop om te

schakelen tussen voorgedefinieerde

MCACC-instellingen.

SLEEP

– Hiermee zet u de receiver in de

slaapstand en stelt u de tijd in voordat de

receiver overschakelt naar slaapstand.

CH LEVEL

– Druk verschillende malen op

deze knop om een kanaal te kiezen en pas

vervolgens het niveau aan met

A.ATT

– Verzwakt (verlaagt) het niveau van

een analoog ingangssignaal om vervorming

te voorkomen.

DIMMER

– Hiermee verlaagt of verhoogt u

de helderheid van het display.

10 LISTENING MODE bedieningsorganen

AUTO/ALC/DIRECT

– Hiermee schakelt u

tussen de functies Automatische surround,

Automatische niveauregeling en Directe

stroom.

STEREO

– Druk hierop om de stereo-

weergavefunctie te selecteren.

STANDARD

– Druk hierop voor

standaarddecodering en voor het

omschakelen van diverse instellingen (

Pro Logic, Neo:6, enz.) (bladzijde 21).

ADV SURR

– Hiermee schakelt u tussen de

verschillende surroundfuncties (bladzijde

21).

11 Afstandsbediening-LED

Dit lampje brandt wanneer er een opdracht

vanaf de afstandsbediening wordt gestuurd.

12 TV CTRL

Stel de vooraf ingestelde code van de fabrikant

van uw TV in voor de bediening van de TV.

Hiermee stelt u de afstandsbediening in voor

bediening van de receiver (deze knop wordt

gebruikt om de witte opdrachten te selecteren).

Gebruik deze knop voor het omschakelen voor

bediening in de hoofdzone.

Gebruik deze knop ook om het surround-geluid

in te stellen.

14 MASTER VOLUME +/–

Hiermee stelt u het luistervolume in.

15 MUTE

Hiermee dempt u het geluid of herstelt u het

oorspronkelijke geluidsniveau nadat het geluid

is gedempt (door het regelen van het volume

wordt het geluidsniveau eveneens hersteld).

De apparatuur aansluiten

Met deze receiver hebt u vele verschillende

mogelijkheden om apparatuur aan te sluiten,

maar dat hoeft niet ingewikkeld te zijn. In dit

hoofdstuk wordt uitgelegd welke apparatuur

u kunt aansluiten om het thuistheatersysteem

samen te stellen.

WAARSCHUWING

Voordat u aansluitingen maakt of wijzigt, zet u

het apparaat uit en haalt u de stekker van het

netsnoer uit het stopcontact. U steekt de stek-

ker pas weer in het stopcontact als u alle appa-

ratuur hebt aangesloten.

Belangrijk

De afbeelding toont de VSX-1021, maar de aan-

sluitingen voor de VSX-921 zijn hetzelfde, tenzij

anders aangegeven.

De toepassing van de

luidsprekers bepalen

Met dit apparaat kunt u diverse surroundsys-

temen opzetten, overeenkomstig het aantal

luidsprekers dat u hebt.

Zorg dat er altijd luidsprekers op het linker en

rechter voorkanaal worden aangesloten (

Het is ook mogelijk om slechts één paar

surround-achterluidsprekers (

) of geen aan

te sluiten.

Kies een van de onderstaande opstellingen [A]

tot [E].

Belangrijk

Speaker System

instelling moet worden

gemaakt als u een van de onderstaande

aansluitingen gebruikt met uitzondering van

[A] (zie

Het luidsprekersysteem instellen

in de

handleiding op de CD-ROM).

Het geluid wordt niet gelijktijdig via de hoog-

voorluidsprekers, de breed-voorluidsprekers,

de luidsprekers B en de surround-

achterluidsprekers weergegeven. De gebruikte

luidsprekers verschillen afhankelijk van het

ingangssignaal en de luisterfunctie.

[A] 7.1-kanaals surroundsysteem

(Hoog-voor)

*Standaardinstelling

Speaker System

instelling:

Normal(SB/FH)

FHL

FHR

SBL

SBR

Een 7.1-kanaals surroundsysteem verbindt de

linker en rechter voorluidspreker (

), de mid-

denluidspreker (

), de linker en rechter hoog-

voorluidspreker (

FHL

FHR

), de linker en rechter

surroundluidspreker (

), de linker en rech-

ter surround-achterluidspreker (

SBL

SBR

) en de

subwoofer (

Het is niet mogelijk om gelijktijdig geluid

weer te geven via de hoog-voorluidspre-

kers of de breed-voorluidsprekers en de

surround-achterluidsprekers.

Dit surroundsysteem biedt een meer realistisch

geluid vanaf boven.

[B] 7.1-kanaals surroundsysteem

(Breed-voor)

Speaker System

instelling:

Normal(SB/FW)

FWR

FWL

SBL

SBR

Bij deze opstelling zijn de linker en rechter

hoog-voorluidspreker aangegeven in [A] vervan-

gen door de linker en rechter breed-voorluid-

spreker (

FWL

FWR

Het is niet mogelijk om gelijktijdig geluid

weer te geven via de hoog-voorluidspre-

kers of de breed-voorluidsprekers en de

surround-achterluidsprekers.

Dit surroundsysteem biedt een realistisch

geluid over een breed gebied.

[C] 7.1-kanaals surroundsysteem &

Luidsprekers B aansluiting

Speaker System

instelling:

Speaker B

SBL

SBR

Speaker B

Met deze aansluitingen kunt u gelijktijdig

genieten van 5.1-kanaals surroundgeluid in de

hoofdruimte en stereoweergave van hetzelfde

geluid via de B luidsprekers. Dezelfde aanslui-

tingen bieden ook 7.1-kanaals surroundgeluid

in de hoofdruimte wanneer de luidsprekers B

niet worden gebruikt.

[D] 5.1-kanaals surroundsysteem &

Dubbele versterking van voorkanalen

(Surroundgeluid van hoge kwaliteit)

Speaker System

instelling:

Front Bi-Amp

Aansluitingen voor dubbele versterking van de

voorkanalen geeft een hoge geluidskwaliteit

met 5.1-kanaals surround.

Front Bi-Amp

De luidsprekers aansluiten

Elke luidsprekeraansluiting op de receiver

bestaat uit een positieve (+) en een negatieve

(–) aansluiting. Controleer of deze overeenko-

men met de aansluitingen op de luidsprekers.

WAARSCHUWING

Deze luidsprekeraansluitingen hebben

een

GEVAARLIJKE

spanning. Om

een elektrische schok te voorkomen

bij het aansluiten of losmaken van de

luidsprekerkabels, moet u het netsnoer

losmaken voordat u eventuele niet-geïsoleerde

onderdelen aanraakt.

Zorg dat de ontblote draaduiteinden van de

luidsprekerkabel stevig in elkaar zijn gedraaid

en volledig in de luidsprekeraansluiting

steken. Als een gedeelte van de ontblote

draaduiteinden van de luidspreker contact

maakt met het achterpaneel, kan de

stroomvoorziening worden afgesloten als

beveiliging.

Aansluitingen met ontblote draad

WAARSCHUWING

Controleer of alle luidsprekers stevig staan of

zijn bevestigd. Dit geeft niet alleen een betere

geluidskwaliteit, maar verkleint ook de kans

op schade of letsel als gevolg van luidspre-

kers die worden omgestoten of die vallen bij

aardschokken.

1 Draai de losse kerndraadjes in elkaar.

2 Draai de aansluitschroef los en steek

de kerndraad naar binnen.

3 Draai de aansluitschroef weer vast.

10 mm

Opmerking

Raadpleeg de handleiding bij de luidsprekers

voor meer informatie over het aansluiten van

het andere uiteinde van de luidsprekerkabels

op de luidsprekers.

Gebruik een kabel met tulpstekkers om

de subwoofer aan te sluiten. U kunt geen

luidsprekerkabels gebruiken.

De apparatuur aansluiten

[E] 5.1-kanaals surroundsysteem & ZONE 2

aansluiting (Meerdere zones)

Speaker System

instelling:

ZONE 2

Met deze aansluitingen kunt u gelijktijdig

genieten van 5.1-kanaals surroundgeluid in de

hoofdruimte en stereoweergave op een ander

apparaat in ZONE 2. (De keuze van ingangsap-

paraten is beperkt.)

Hoofdzone

Secundaire

zone

ZONE 2

Andere luidsprekeraansluitingen

U kunt uw favoriete luidsprekeraansluitingen

kiezen ook wanneer u minder dan 5.1

luidsprekers hebt (met uitzondering van de

linker/rechter voorluidsprekers).

Wanneer er geen subwoofer wordt

aangesloten, moet u luidsprekers die

lage frequenties kunnen weergeven

op de voorkanalen aansluiten. (Als de

voorluidsprekers dit niet kunnen, worden

zij mogelijk beschadigd wanneer de lage

frequenties bestemd voor de subwoofer via

deze luidsprekers worden weergegeven.)

Na het maken van de aansluitingen moet

Full Auto MCACC

(instelling van

luidsprekeromgeving) procedure worden

uitgevoerd. Zie

Automatisch uitvoeren van de

optimale geluidsafstellingen (Full Automatic

MCACC)

op bladzijde 18 .

De luidsprekers opstellen

Zie het onderstaande schema voor de plaats

van de luidsprekers die u wilt aansluiten.

FHL

FWL

SBL

SBR

FWR

FHR

30 30

120

Zet de surroundluidsprekers op 120° vanaf het

midden. Als u (1) surround-achterluidsprekers

gebruikt en (2) geen hoog-voorluidsprekers/

breed-voorluidsprekers gebruikt, raden wij u

aan de surroundluidsprekers vlak naast u te

zetten.

Als u van plan bent om slechts één surround-

achterluidspreker aan te sluiten, moet u deze

vlak achter u plaatsen.

Plaats de linker en rechter hoog-

voorluidspreker minimaal 1 meter meteen

boven de linker en rechter voorluidspreker.

De apparatuur aansluiten

Het luidsprekersysteem installeren

De minimale configuratie bestaat uit de luidsprekers links- en rechtsvoor. De belangrijkste

surround-luidsprekers moeten altijd als paar worden aangesloten, maar u kunt desgewenst

slechts één surroundachterluidspreker aansluiten die moet worden aangesloten op de

linker-surround-achteraansluiting.

Standaard surroundaansluitingen

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SEE INSTRUCTION MANUAL

SELECTABLE

VOIR LE MODE D’EMPLOI

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

FRONT HEIGHT / WIDE /

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

AC IN

LINE LEVEL

INPUT

De aansluitingen voor de hoog-voorluidsprekers kunnen ook worden

gebruikt voor de breed-voorluidsprekers en de luidsprekers B.

Hoog-voor instelling

Hoog-voor rechts

Hoog-voor links

Breed-voor instelling

Breed-voor rechts

Breed-voor links

Luidsprekers B instelling

Luidsprekers B - rechts

Luidsprekers B - links

Rechtsvoor

Midden

Subwoofer

Linksvoor

De aansluitingen voor de surround-achterluidsprekers

kunnen ook worden gebruikt voor ZONE 2.

Surround-

rechts

5.1-kanaals surroundinstelling

Niet aangesloten

6.1-kanaals surroundinstelling

Niet aangesloten

Surround-achter

7.1-kanaals surroundinstelling

Surround-rechtsachter

Surround-linksachter

ZONE 2 instelling

ZONE 2 - Rechts

ZONE 2 - Links

Surround-

rechts

Dubbele versterking van de luidsprekers

Dubbele versterking, ook wel bi-amping genoemd, betekent dat u de hogefrequentie-aansturing

en de lagefrequentie-aansturing van de luidsprekers aansluit op verschillende versterkers voor een

betere scheiding van de frequenties. Deze mogelijkheid bestaat alleen als de luidsprekers geschikt

zijn voor dubbele versterking, dat wil zeggen dat ze afzonderlijke aansluitingen hebben voor hoge

en lage frequenties. De geluidsverbetering hangt af van het type luidsprekers dat u gebruikt.

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SEE INSTRUCTION MANUAL

SELECTABLE

VOIR LE MODE D’EMPLOI

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

FRONT HEIGHT / WIDE /

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

AC IN

High

Low

High

Low

Rechtsvoor

Linksvoor

Luidspreker geschikt

voor dubbele

versterking

Subwoofer

Luidspreker geschikt

voor dubbele

versterking

Midden

Surround-rechts

Surround-links

WAARSCHUWING

De meeste luidsprekers die over zowel

High

- als

Low

-aansluitingen beschikken, hebben twee

metalen plaatjes die de

High

-aansluitingen met de

Low

-aansluitingen verbinden. Deze moeten

worden verwijderd wanneer u de luidsprekers dubbel versterkt. Als u dit niet doet, kan de versterker

ernstig beschadigd raken. Zie de gebruiksaanwijzing bij de luidsprekers voor meer informatie.

Als de luidsprekers een verwijderbaar crossovernetwerk hebben, mag u dit niet verwijderen voor

dubbele versterking. Dit kan beschadiging van de luidsprekers veroorzaken.

Luidsprekers B instellen

U kunt luisteren naar stereoweergave in een

andere ruimte.

1 Sluit een paar luidsprekers

aan op de aansluitingen voor de

hoog-voorluidsprekers.

Zie

Standaard surroundaansluitingen

op blad-

zijde 9 .

2 Selecteer ‘Speaker B’ in het menu

Speaker System.

Zie

Het luidsprekersysteem instellen

in de hand-

leiding op de CD-ROM voor verdere instructies.

Instellingen voor dubbele

versterking

Aansluitingen voor dubbele versterking van de

voorkanalen geeft een hoge geluidskwaliteit

met 5.1-kanaals surround.

1 Sluit luidsprekers die geschikt

zijn voor dubbele versterking

aan op de voorkanaal- en de

surround-achterluidsprekeraansluitingen.

Zie

Dubbele versterking van de luidsprekers

bladzijde 9 .

2 Selecteer ‘Front Bi-Amp’ in het menu

Speaker System.

Zie

Het luidsprekersysteem instellen

in de hand-

leiding op de CD-ROM voor verdere instructies.

ZONE 2 instellingen

Met deze aansluitingen kunt u gelijktijdig

genieten van 5.1-kanaals surroundgeluid in de

hoofdruimte en stereoweergave op een ander

apparaat in ZONE 2.

1 Sluit een paar luidsprekers aan op de

surround-achterluidsprekeraansluitingen.

Zie

Standaard surroundaansluitingen

op blad-

zijde 9 .

2 Selecteer ‘ZONE 2’ in het menu

Speaker System.

Zie

Het luidsprekersysteem instellen

in de hand-

leiding op de CD-ROM voor verdere instructies.

Meer over de

audio-aansluitingen

Overdraagbare

audiosignalen

Kwaliteit van geluidssignaal

HDMI

HD-audio

Digitaal (Coaxiaal)

Conventionele digitale

audio

RCA (Analoog)

(

Wit/Rood

)

Conventionele analoge

audio

Digitaal (Optisch)

Typen kabels en

aansluitingen

Met een HDMI-kabel kunnen video- en

audiosignalen met hoge kwaliteit via een

enkele kabel worden overgebracht.

Meer over de video-omzetter

De video-omzetter zorgt ervoor dat alle video-

bronnen hun uitgang hebben via alle

MONITOR

VIDEO OUT

-aansluitingen. De enige uitzonde-

ring is HDMI: aangezien deze resolutie niet kan

worden gedownsampled, moet u de monitor/tv

aansluiten op de HDMI-uitgangen van de recei-

ver wanneer u deze videobron aansluit.

Als meerdere video-apparaten aan dezelfde

ingangsfunctie zijn toegewezen (zie

Het menu

Input Setup

in de gebruiksaanwijzing op de

CD-ROM), geeft de omzetter voorrang aan

De apparatuur aansluiten

Dubbele bedrading van de

luidsprekers

Uw luidsprekers kunnen ook via dubbele

bedrading worden aangesloten als ze dubbele

versterking ondersteunen.

Bij deze aansluitingen is de

Speaker System

instelling niet van belang.

WAARSCHUWING

Sluit niet verschillende luidsprekers op deze

manier aan op dezelfde aansluiting.

Bij gebruik van dubbele bedrading moet u de

waarschuwingen voor dubbele versterking

hierboven in acht nemen.

Als u een luidspreker dubbel

wilt bedraden, moet u twee

luidsprekersnoeren aansluiten op de

luidsprekeraansluiting op de receiver.

Kiezen van het

luidsprekersysteem

De aansluitingen voor de hoog-voorluidsprekers

kunnen worden gebruikt voor het aansluiten

van de breed-voorluidsprekers en de luidspre-

kers B, in aanvulling op het gebruik voor de

hoog-voorluidsprekers. Bovendien kunnen de

aansluitingen voor de surround-achterluidspre-

kers worden gebruikt voor dubbele versterking

en ZONE 2 aansluitingen, in aanvulling op het

gebruik voor de surround-achterluidsprekers.

Maak deze instelling overeenkomstig de

gewenste toepassing.

Opstelling van de

hoog-voorluidsprekers

*Standaardinstelling

1 Sluit een paar luidsprekers

aan op de aansluitingen voor de

hoog-voorluidsprekers.

Zie

Standaard surroundaansluitingen

op blad-

zijde 9 .

2 Indien nodig kunt u ‘Normal(SB/FH)’ in

het menu Speaker System selecteren.

Zie

Het luidsprekersysteem instellen

in de hand-

leiding op de CD-ROM voor verdere instructies.

Opstelling van de

breed-voorluidsprekers

1 Sluit een paar luidsprekers

aan op de aansluitingen voor de

hoog-voorluidsprekers.

Zie

Standaard surroundaansluitingen

op blad-

zijde 9 .

2 Selecteer ‘Normal(SB/FW)’ in het menu

Speaker System.

Zie

Het luidsprekersysteem instellen

in de hand-

leiding op de CD-ROM voor verdere instructies.

De apparatuur aansluiten

HDMI, componentvideo en ten slotte samenge-

stelde video (in deze volgorde).

VIDEO IN

VIDEO

MONITOR OUT

COMPONENT

VIDEO IN

COMPONENT VIDEO

MONITOR OUT

HDMI IN

HDMI OUT

Beeld met hoge kwaliteit

Videosignalen kunnen worden uitgevoerd

Aansluiting voor

verbinding met

bronapparaat

Aansluiting voor

verbinding met TV-

monitor

Opmerking

Als het videosignaal niet op de TV wordt

weergegeven, probeert u de resolutie-

instellingen op het apparaat of het scherm te

wijzigen. Houd er rekening mee dat sommige

apparatuur, zoals videospelletjesapparatuur,

resoluties hebben die niet kunnen worden

omgezet. In dit geval kunt u proberen om de

Digital Video Conversion (in

De video-opties

instellen

in de handleiding op de CD-ROM) om

te schakelen

OFF

De ingangssignaalresoluties die van de

componentvideo-ingang kunnen worden

omgezet voor de HDMI-uitgang zijn 480i/576i,

480p/576p, 720p en 1080i. 1080p signalen

kunnen niet worden omgezet.

Alleen ingangssignalen met een

resolutie van 480i/576i kunnen worden

omgezet van de componentvideo-ingang

voor de samengestelde

MONITOR

OUT

-aansluitingen.

Questo prodotto incorpora una tecnologia

di protezione dalla copia a sua volta protetta

da brevetti statunitensi e da altri diritti alla

proprietà intellettuale detenuti dalla Rovi

Corporation. Il reverse engineering ed il disas-

semblaggio sono proibiti.

Meer over HDMI

Via de HDMI-aansluiting wordt niet-gecompri-

meerde digitale video overgedragen, alsmede

bijna alle typen digitale audio.

Deze receiver bevat High-Definition Multimedia

Interface (HDMI

) technologie.

Deze receiver ondersteunt de hieronder

beschreven functies via de HDMI-aansluitingen.

Digitale overdracht van niet-gecomprimeerde

video (contents beschermd door HDCP

(1080p/24, 1080p/60, enz.))

3D-signaaloverdracht

Deep Color-signaaloverdracht

x.v.Color-signaaloverdracht

ARC (Audio Return Channel)

Invoer van meerkanaals lineaire PCM digitale

audiosignalen (192 kHz of minder) voor

maximaal 8 kanalen

Invoer van de volgende digitale

audio-indelingen:

—

Dolby Digital, Dolby Digital Plus, DTS, audio

met hoge bitrate (Dolby TrueHD, DTS-HD

Master Audio, DTS-HD audio met hoge

resolutie), DVD-Audio, CD, SACD (DSD-

signaal), video-CD, super-VCD

Gesynchroniseerde bediening met apparaten

die de

Control

met HDMI-functie gebruiken

(zie

Control met HDMI-functie

in de

handleiding op de CD-ROM)

Opmerking

Een HDMI-aansluiting kan alleen worden

gemaakt met apparaten die zijn uitgerust

met DVI en die compatibel zijn met zowel DVI

en HDCP (High Bandwidth Digital Content

Protection). Als u ervoor kiest om aan te

sluiten op een DVI-aansluiting, hebt u hiervoor

een aparte adapter nodig (DVI

HDMI).

Een DVI-aansluiting is niet geschikt voor

audiosignalen. Vraag uw plaatselijke

audiodealer om meer informatie.

Als u een apparaat aansluit dat niet

compatibel is met HDCP, verschijnt het

bericht

HDCP ERROR

op het display op het

voorpaneel. Bij sommige apparaten die

compatibel zijn met HDCP zal het bericht ook

verschijnen, maar zolang als de video normaal

wordt weergegeven duidt dit niet op een

storing.

Afhankelijk van het apparaat dat u hebt

aangesloten, is het mogelijk dat een DVI-

aansluiting onbetrouwbare signaaloverdracht

geeft.

Deze receiver ondersteunt SACD, Dolby Digital

Plus, Dolby TrueHD en DTS-HD Master Audio.

Om deze indelingen te kunnen gebruiken,

moet u erop letten dat de apparatuur die op

deze receiver is aangesloten eveneens de

corresponderende indeling ondersteunt.

Gebruik een High Speed HDMI

kabel. Als

een andere kabel dan een High Speed HDMI

kabel wordt gebruikt, is het mogelijk dat geen

juiste werking wordt verkregen.

Wanneer een HDMI-kabel met een

ingebouwde equalizer wordt aangesloten, is

het mogelijk dat geen juiste werking wordt

verkregen.

Signaaloverdracht is alleen mogelijk bij

aansluiting op een compatibel apparaat.

Overdracht van digitale audio met

HDMI-indeling vereist een langere

herkenningstijd. Daarom is het mogelijk dat

er een onderbreking in het geluid is bij het

overschakelen tussen de audio-indelingen of

het beginnen met afspelen.

Wanneer u de apparatuur die is aangesloten

op de

HDMI OUT

-aansluiting van dit apparaat

tijdens weergave in/uitschakelt, of de HDMI-

kabel tijdens weergave aansluit/losmaakt,

kunnen er stoorgeluiden zijn of kan het geluid

worden onderbroken.

HDMI, het HDMI-logo en High-Definition

Multimedia Interface zijn handelsmerken

of gedeponeerde handelsmerken van HDMI

Licensing, LLC in de Verenigde Staten en

andere landen.

“x.v.Color” en

zijn handels-

merken van Sony Corporation.

Een DVD-speler zonder HDMI-uitgang aansluiten

De onderstaande afbeelding toont de aansluiting van een TV (met een HDMI-ingang) en een DVD-

speler (of ander weergave-apparaat zonder HDMI-uitgang) op de receiver.

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SELECTA

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

HDMI IN

ANALOG

AUDIO OUT

VIDEO OUT

VIDEO

COMPONENT VIDEO OUT

DIGITAL OUT

COAXIAL

OPTICAL

HDMI/DVI-compatibele

monitor

DVD-speler enz.

Eén selecteren

Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met

audiokabels met elkaar te worden verbonden (bladzijde 12).

—

Wanneer de tv en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de tv

de HDMI ARC (Audio Return Channel) functie ondersteunt, wordt het geluid van de tv via de

HDMI OUT

-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden

aangesloten. In dit geval zet u

TV Audio

bij

HDMI Setup

via HDMI

(zie

HDMI-instelling

in de

handleiding op de CD-ROM).

Als u een optische digitale audiokabel gebruikt, moet u opgeven op welke digitale ingang de speler

is aangesloten (zie

Het menu Input Setup

in de handleiding op de CD-ROM).

De apparatuur aansluiten

Uw TV en weergave-apparatuur aansluiten

Aansluiten via HDMI

Als u apparatuur hebt die is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray Disc-speler

(BD) enz.), kunt u deze aansluiten op de receiver met een los verkrijgbare HDMI-kabel.

Als de TV en de weergave-apparaten de

Control

met HDMI-voorziening ondersteunen, kan de

handige

Control

met de HDMI-functies worden gebruikt (zie

Control met HDMI-functie

in de hand-

leiding op de CD-ROM).

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT

VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SEL

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

AUDIO OUT

HDMI IN

HDMI OUT

Alleen voor de

VSX-1021

HDMI/DVI-compatibele

Blu-ray disc-speler

Ander apparaat

uitgerust met HDMI/DVI

HDMI/DVI-

compatibele monitor

Eén selecteren

Deze aansluiting moet

worden gemaakt om

het geluid van de TV via

de receiver weer te

geven.

Voor ingangsapparaten zijn ook andere aansluitingen dan HDMI-aansluitingen mogelijk (zie

Een

DVD-speler zonder HDMI-uitgang aansluiten

op bladzijde 12 ).

Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met

audiokabels met elkaar te worden verbonden.

—

Wanneer de tv en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de tv

de HDMI ARC (Audio Return Channel) functie ondersteunt, wordt het geluid van de tv via de

HDMI OUT

-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden

aangesloten. In dit geval zet u

TV Audio

bij

HDMI Setup

via HDMI

(zie

HDMI-instelling

in de

handleiding op de CD-ROM).

De apparatuur aansluiten

Een TV zonder HDMI-ingang aansluiten

De onderstaande afbeelding toont de aansluiting van een TV (zonder HDMI-ingang) en een DVD-

speler (of ander weergave-apparaat) op de receiver.

Bij deze aansluitingen zal het beeld niet naar de TV worden uitgevoerd, zelfs als de DVD-speler

met een HDMI-kabel is aangesloten. Sluit de videosignalen van de DVD-speler met een snoer voor

samengestelde video of componentvideo aan.

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SELEC

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

ANALOG

AUDIO OUT

VIDEO IN

COMPONENT VIDEO IN

VIDEO OUT

VIDEO

COMPONENT VIDEO OUT

DIGITAL OUT

COAXIAL

OPTICAL

HDMI OUT

DVD-speler enz.

Eén selecteren

Maak de aansluiting met behulp van een HDMI-kabel om te luisteren naar HD-audio op de receiver.

Gebruik geen HDMI-kabel voor het invoeren van de videosignalen.

Afhankelijk van het video-apparaat is het mogelijk dat geen signalen kunnen worden uitgevoerd

die gelijktijdig via HDMI en andere methoden zijn aangesloten, en ook kan het nodig zijn om

uitgangsinstellingen te maken. Raadpleeg de gebruiksaanwijzing die bij het betreffende apparaat

wordt geleverd voor meer informatie.

Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met

audiokabels met elkaar te worden verbonden (bladzijde 12).

Als u een optische digitale audiokabel gebruikt, moet u opgeven op welke digitale ingang de speler

is aangesloten (zie

Het menu Input Setup

in de handleiding op de CD-ROM).

Een HDD-/DVD-recorder, BD-recorder en andere videobronnen

aansluiten

De receiver beschikt over twee sets audio/video-ingangen en -uitgangen die geschikt zijn voor

het aansluiten van analoge of digitale video-apparatuur, waaronder HDD-/DVD-recorders en

BD-recorders.

Wanneer u de receiver instelt, moet u opgeven op welke ingang de recorder is aangesloten (zie ook

Het menu Input Setup

in de handleiding op de CD-ROM).

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR

CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SELEC

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

AUDIO OUT

AUDIO IN

VIDEO OUT

VIDEO

VIDEO IN

HDD-/DVD-recorder, BD-recorder enz.

Eén selecteren

Om te kunnen opnemen, moet u de analoge audiokabels aansluiten (de digitale aansluiting is

alleen voor weergave).

Als uw HDD/DVD-recorder, BD-recorder enz. is uitgerust met een HDMI-uitgangsaansluiting, raden

wij u aan deze met de

HDMI

DVR/BDR

-aansluiting van de receiver te verbinden. Wanneer u dit

doet, moet u de receiver en de tv ook via HDMI aansluiten (zie

Aansluiten via HDMI

op bladzijde 12 ).

Andere audio-apparatuur aansluiten

Deze receiver beschikt over zowel digitale als analoge ingangen, zodat u digitale audio-apparatuur

kunt aansluiten voor afspelen.

Wanneer u de receiver instelt, moet u opgeven op welke ingang de component is aangesloten (zie

ook

Het menu Input Setup

in de handleiding op de CD-ROM).

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR

CD-R/TAPE

ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SELEC

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

AUDIO OUT

ANALOG

AUDIO IN

CD-R, MD, DAT, enz.

Eén selecteren

Als u een recorder aansluit, verbindt u de analoge audio-uitgangen met de analoge audio-ingangen

van de recorder.

Als de platenspeler line-level-uitgangen heeft, dat wil zeggen een ingebouwde voorversterker, sluit u

deze aan op de

-ingangen.

De apparatuur aansluiten

Een receiver voor satelliet/kabel-TV of een andere set-top box

aansluiten

Receivers voor satelliet- en kabel-TV en externe digitale tuners zijn voorbeelden van zogenaamde

‘set-top boxes’.

Wanneer u de receiver instelt, moet u opgeven op welke ingang de set-top box is aangesloten (zie

Het menu Input Setup

in de handleiding op de CD-ROM).

HDMI

VIDEO

CONTROL

COMPONENT VIDEO

VIDEO IN

TV/SAT

ZONE 2

DVR/BDR CD-R/TAPE ZONE 2

DVR/

BDR

OUT

DVD IN

OUT

VIDEO

DVD IN

BD IN

DVR/BDR IN

FM UNBAL

FRONT

CENTER

SURROUND

SURROUND BACK / ZONE 2

(Single)

AM LOOP

(

)

(

DVD

)

TV/SAT

VIDEO

DVD

(

DVR/BDR

)

(

TV/SAT

)

COAXIAL

(10/100)

LAN

AUDIO

PRE OUT

SPEAKERS

ANTENNA

OPTICAL

ASSIGN

ABLE

ASSIGNABLE

OUT

MONITOR

OUT

MONITOR

OUT

SUBWOOFER

(DVD)

(DVR/

BDR)

ASSIGNABLE

SELECT

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

OUT

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

VIDEO OUT

VIDEO

ANALOG

AUDIO OUT

DIGITAL OUT

COAXIAL

OPTICAL

Eén selecteren

STB

VSX-1021 alleen:

Als uw set-top box is uitgerust met een HDMI-uitgangsaansluiting, raden wij u aan deze met de

HDMI

IN 1

-aansluiting van de receiver te verbinden. Wanneer u dit doet, moet u de receiver en de tv

ook via HDMI aansluiten (zie

Aansluiten via HDMI

op bladzijde 12 ).

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Hama ROC1404

Kingston Technology DataTraveler DT400

Pioneer VSX-1021

Elica TONDA

Pioneer VSX-921 – page 5

Manual for Pioneer VSX-921

Table of contents

Impostazioni di base

Riproduzione di base

BELANGRIJK

Inhoud

Stroomschema voor de instellingen op de receiver

Voordat u begint

De apparatuur aansluiten

Top 10 manuals

Additional manuals
