Pioneer DEH-X7500SD: Versterker (apart verkrijgbaar)

a Blauw-wit

De pinpositie van de ISO-connector verschilt

naargelang het type voertuig. Als pin 5 de an-

tenne aanstuurt, verbindt u

a en b. In an-

dere typen voertuigen verbindt u

a en b

nooit.

b Blauw-wit

Aansluiten op systeembedieningsaansluiting

van de versterker (maximaal 300 mA, 12 V ge-

lijkstroom).

c Blauw-wit

Aansluiten op bedieningsaansluiting van de

gemotoriseerde antenne (maximaal 300 mA,

12 V gelijkstroom).

d Luidsprekerkabels

Wit: Linksvoor

+

Wit-zwart: Linksvoor

*

Grijs: Rechtsvoor

+

Grijs-zwart: Rechtsvoor

*

Groen: Linksachter

+ of subwoofer +

Groen-zwart: Linksachter

* of subwoofer *

Violet: Rechtsachter

+ of subwoofer +

Violet-zwart: Rechtsachter

* of subwoofer *

e ISO-connector

Bij sommige voertuigen is de ISO-connector

in twee verdeeld. Verbind in dat geval beide

connectoren.

Opmerkingen

! Wijzig het instellingenmenu van dit toestel

(raadpleeg de bedieningshandleiding). De

subwooferuitgang van dit toestel is mono.

! Als u een subwoofer van 70 W (2 W) gebruikt,

moet u de subwoofer aansluiten op de vio-

lette en zwart-violette draden van dit toestel.

Sluit niets aan op de groene en groen-zwarte

draden.

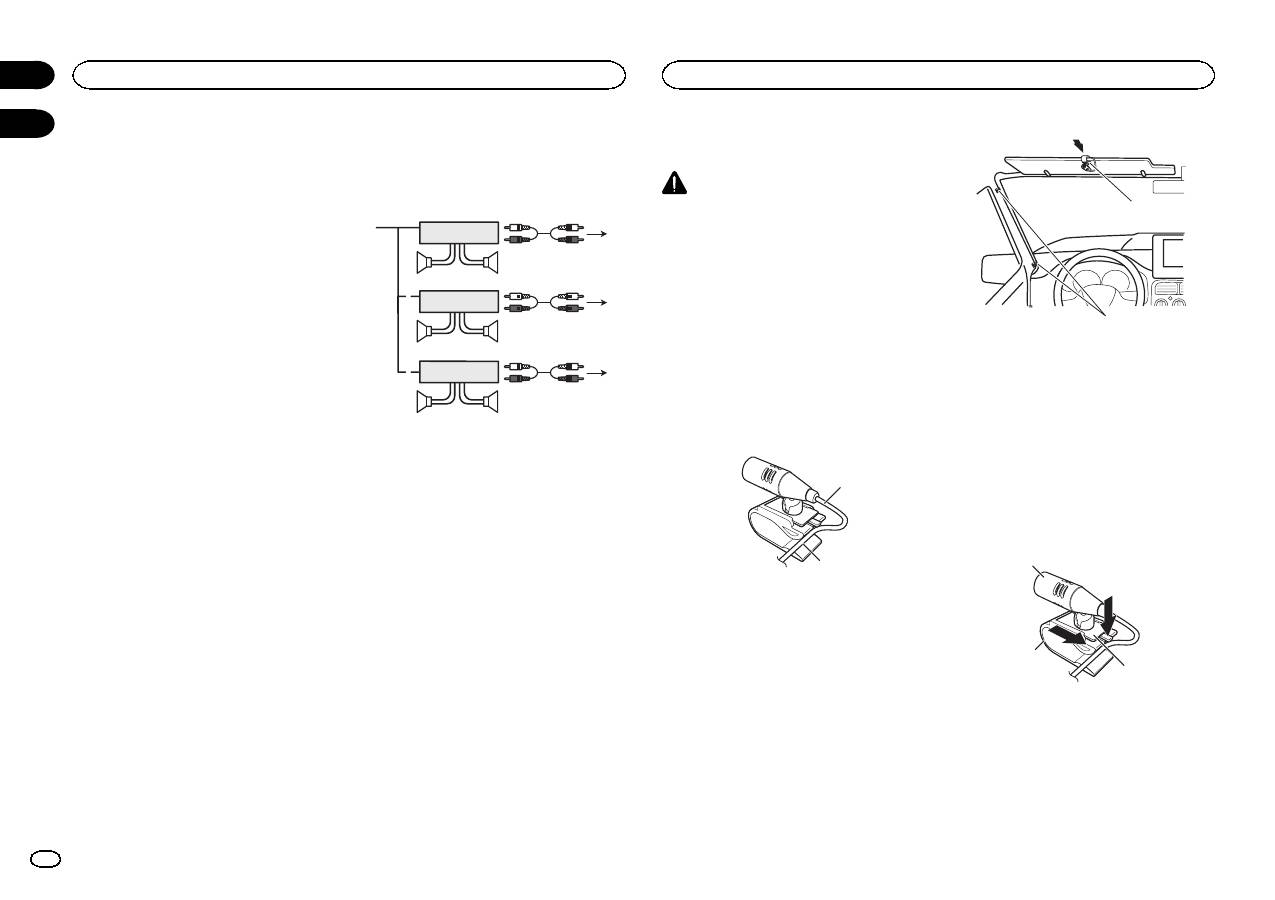

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele verster-

ker wordt gebruikt.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

1 Systeemafstandsbediening

Verbinden met blauw-witte kabel.

2 Versterker (apart verkrijgbaar)

3 Aansluiten op RCA-kabel (apart verkrijgbaar)

4 Naar output achter

5 Luidsprekers achterin

6 Naar vooruitgang

7 Luidsprekers voorin

8 Naar subwoofer-uitgang

9 Subwoofer

! Alleen voor DEH-X8500DAB en DEH-X8500BT

LET OP

Het is zeer gevaarlijk om de microfoon zo te in-

stalleren dat het snoer zich om de stuurkolom of

de versnellingspook kan wikkelen. Installeer het

toestel zodanig dat het de besturing op geen en-

kele wijze kan belemmeren.

Opmerking

Installeer de microfoon op een plaats waar de

stem van degene die het toestel bedient, kan

worden opgevangen.

Als u de microfoon op de zonneklep installeert

1

Zet de microfoonkabel vast in de groef.

1

2

1 Microfoonkabel

2 Groef

2

Plaats de microfoonklem op de zonne-

klep.

Installeer de microfoonklem terwijl de zonneklep

omhoog staat. (Als u de zonneklep lager zet, ver-

mindert de herkenning bij stemopdrachten.)

1

2

1 Microfoonklem

2 Klem

Gebruik waar nodig los verkrijgbare klemmen

om de kabel in het voertuig vast te zetten.

Als u de microfoon op de stuurkolom installeert

1

Maak het microfoonstatief los van de mi-

crofoonklem.

Schuif het microfoonstatief om het los te maken

van de microfoonklem.

1

2

3

1 Microfoon

2 Microfoonklem

3 Microfoonstatief

Verbindingen

24

Hoofdstuk

De microfoon installeren

Nl

02 03
