Importante

! Cuando esta unidad se instale en un ve-

hículo sin posición ACC (accesorio) en la

llave de encendido, el cable rojo se debe co-

nectar al terminal que pueda detectar la ope-

ración de la llave de encendido. De lo

contrario, puede descargarse la batería.

ON

S

T

A

R

T

O

FF

Posición ACC

Sin posición ACC

! El uso de esta unidad en unas condiciones

distintas de las indicadas a continuación po-

dría causar incendios o fallos de funciona-

miento.

— Vehículos con una batería de 12 voltios y co-

nexión a tierra negativa.

— Altavoces con 50 W (valor de salida) y 4 W a

8

W (valor de impedancia).

! Para evitar cortocircuitos, sobrecalentamien-

to o fallos de funcionamiento, asegúrese de

seguir las siguientes instrucciones.

— Desconecte el terminal negativo de la batería

antes de la instalación.

— Asegure el cableado con pinzas para cables

o cinta adhesiva. Envuelva con cinta adhesiva

las partes en contacto con piezas metálicas

para proteger el cableado.

— Mantenga los cables alejados de las partes

móviles, como la palanca de cambios y los

raíles de los asientos.

— Coloque todos los cables alejados de lugares

calientes, como cerca de la salida del calefac-

tor.

— No conecte el cable amarillo a la batería pa-

sándolo a través del orificio hasta el compar-

timiento del motor.

— Cubra con cinta aislante los conectores de

cables que queden desconectados.

— No acorte ningún cable.

— Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir la

corriente con otros equipos. La capacidad de

corriente del cable es limitada.

— Utilice un fusible con la intensidad nominal

indicada.

— Nunca conecte el cable negativo de los alta-

voces directamente a tierra.

— Nunca empalme los cables negativos de va-

rios altavoces.

! Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/

blanco. Conecte este cable al mando a dis-

tancia del sistema de un amplificador de po-

tencia externo o al terminal de control del

relé de la antena automática del vehículo

(máx. 300 mA 12 V cc). Si el vehículo posee

una antena integrada en el cristal del para-

brisas, conéctela al terminal de la fuente de

alimentación del amplificador de la antena.

! Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de poten-

cia externo, ni al terminal de potencia de la

antena automática, de lo contrario, puede

descargarse la batería o producirse un fallo

de funcionamiento.

! El cable negro es el cable a tierra. Los cables

a tierra de esta unidad y de otros productos

(especialmente productos de alta tensión,

como amplificadores de potencia) se deben

conectar por separado, de lo contrario,

puede producirse un incendio o un fallo de

funcionamiento si se desconectan por acci-

dente.

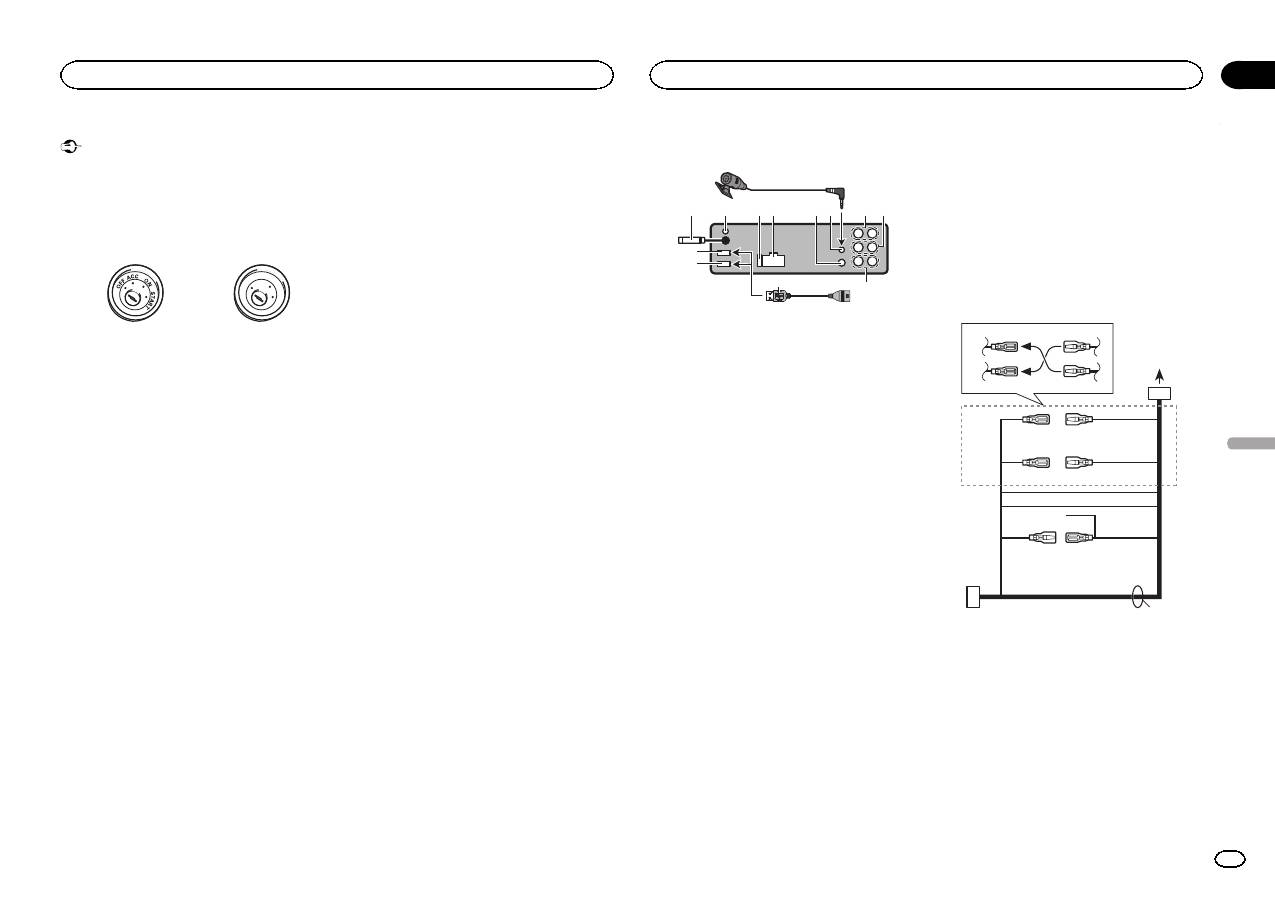

Esta unidad

3

5 6

a

7

b

c

8

1

2

9

d

4

1 Puerto USB 1

2 Puerto USB 2 (solo DEH-X8500DAB y DEH-

X8500BT)

3 Entrada de antena

15 cm

4 Entrada de la antena DAB (solo DEH-

X8500DAB)

Para recibir señales DAB, conecte una ante-

na DAB (AN-DAB1), se vende por separado.

5 Fusible (10 A)

6 Entrada del cable de alimentación

7 Entrada remota conectada

Es posible conectar un adaptador de mando

a distancia físicamente conectado (se vende

por separado).

8 Entrada de micrófono (solo DEH-X8500DAB

y DEH-X8500BT)

9 Micrófono (solo DEH-X8500DAB y DEH-

X8500BT)

4 m

a Salida trasera

b Salida delantera

c Salida de subgraves

d Cable USB

1,5 m

! Sólo para DEH-X8500DAB y DEH-X8500BT

Si conecta un

USB1 (dispositivo de alma-

cenamiento USB 1)/

iPod1 (iPod conec-

tado por entrada USB 1) y un

USB2

(dispositivo de almacenamiento USB 2)/

iPod2 (iPod conectado por entrada USB

2) al mismo tiempo, utilice un cable USB

Pioneer (CD-U50E) además del cable

USB Pioneer habitual.

Cable de alimentación

1

3

3

2

4

4

5

5

6

6

b

8

9

a

7

c

e

d

1 A la toma del cable de alimentación

2 Según el tipo de vehículo, las funciones de

3 y 5 pueden ser diferentes. En este caso,

conecte

4 a 5 y 6 a 3.

3 Amarillo

Reserva (o accesorio)

4 Amarillo

Conectar al terminal de alimentación cons-

tante de 12 V.

5 Rojo

Accesorio (o reserva)
