Pioneer DEH-X7500SD: Dieses Gerät

Wichtig

! Bei der Installation des Geräts in einem

Kraftfahrzeug, das am Zündschalter keine

Position ACC aufweist, kann es je nach An-

schlusstyp zu einer Entleerung der Fahrzeug-

batterie kommen, wenn das rote Kabel nicht

mit dem Anschluss verbunden wurde, der

für die Erkennung des Zündschlüsselbet-

riebs verantwortlich ist.

ON

S

T

A

R

T

O

FF

Zündung mit Position

ACC

Zündung ohne Posi-

tion ACC

! Der Einsatz dieses Geräts in einer anderen

als der nachstehend angegebenen Betriebs-

umgebung kann einen Brand auslösen oder

eine Funktionsstörung zur Folge haben:

— Kraftfahrzeuge mit 12-Volt-Batterie und nega-

tiver Erdung.

— Lautsprecher mit 50 W (Ausgabe) und 4 W bis

8

W (Impedanz).

! Um Kurzschluss, Überhitzung oder Funk-

tionsstörungen zu vermeiden, halten Sie sich

stets an die nachstehend aufgeführten An-

weisungen:

— Trennen Sie die Verbindung zur negativen An-

schlussklemme der Fahrzeugbatterie, bevor

Sie das Gerät installieren.

— Sichern Sie die Kabel mit Kabelklemmen

oder Klebeband. Zum Schutz der Verkabe-

lung sollten die Kabel an allen Stellen, an

denen sie mit Metallteilen in Berührung kom-

men, mit Isolierband umwickelt werden.

— Bringen Sie die Kabel in sicherer Entfernung

von beweglichen Fahrzeugkomponenten, wie

z. B. Schalthebel und Sitzschienen, an.

— Bringen Sie die Kabel in größtmöglicher Ent-

fernung von Stellen an, die sich erhitzen, wie

z. B. die Heizungsöffnung.

— Führen Sie das gelbe Batteriekabel nicht

durch ein Loch in den Motorraum, um die

Verbindung mit der Fahrzeugbatterie herzu-

stellen.

— Kleben Sie freie Kabelanschlüsse mit Isolier-

band ab.

— Kürzen Sie die Kabel nicht.

— Entfernen Sie niemals die Isolierung des

Stromkabels dieses Geräts, um die Stromzu-

fuhr mit einem anderen Gerät zu teilen. Da-

durch wird die Stromversorgungsleistung des

Kabels beeinträchtigt.

— Verwenden Sie eine Sicherung, die den vorge-

gebenen Leistungsmerkmalen entspricht.

— Verdrahten Sie das negative Lautsprecherka-

bel niemals direkt mit der Erde.

— Gruppieren Sie niemals die negativen Kabel

mehrerer Lautsprecher.

! Wenn dieses Gerät eingeschaltet wird, liegen

Steuersignale am blau/weißen Kabel an. Ver-

binden Sie dieses Kabel mit der Systemfern-

bedienung eines externen

Leistungsverstärkers oder der Steuerklemme

des Automatikantennenrelais des Kraftfahr-

zeugs (max. 300 mA, 12 V Gleichspannung).

Wenn das Fahrzeug mit einer in die Heck-

scheibe integrierten Radioantenne ausge-

stattet ist, verbinden Sie das Kabel mit der

Versorgungsklemme des Antennenboosters.

! Verbinden Sie das blau/weiße Kabel niemals

mit der Leistungsklemme des externen Leis-

tungsverstärkers. Darüber hinaus darf das

Kabel keinesfalls mit der Leistungsklemme

der Fahrzeugantenne verbunden werden. An-

dernfalls kann es zu einer Entleerung oder

Funktionsstörung der Fahrzeugbatterie kom-

men.

! Das schwarze Kabel gewährleistet die Er-

dung. Dieses Kabel wie auch die Erdungska-

bel anderer Produkte (insbesondere von

Hochstromprodukten wie Leistungsverstär-

ker) müssen separat verdrahtet werden. An-

derenfalls kann es zu einem Brand oder

einer Funktionsstörung kommen, wenn sich

die Kabel versehentlich lösen.

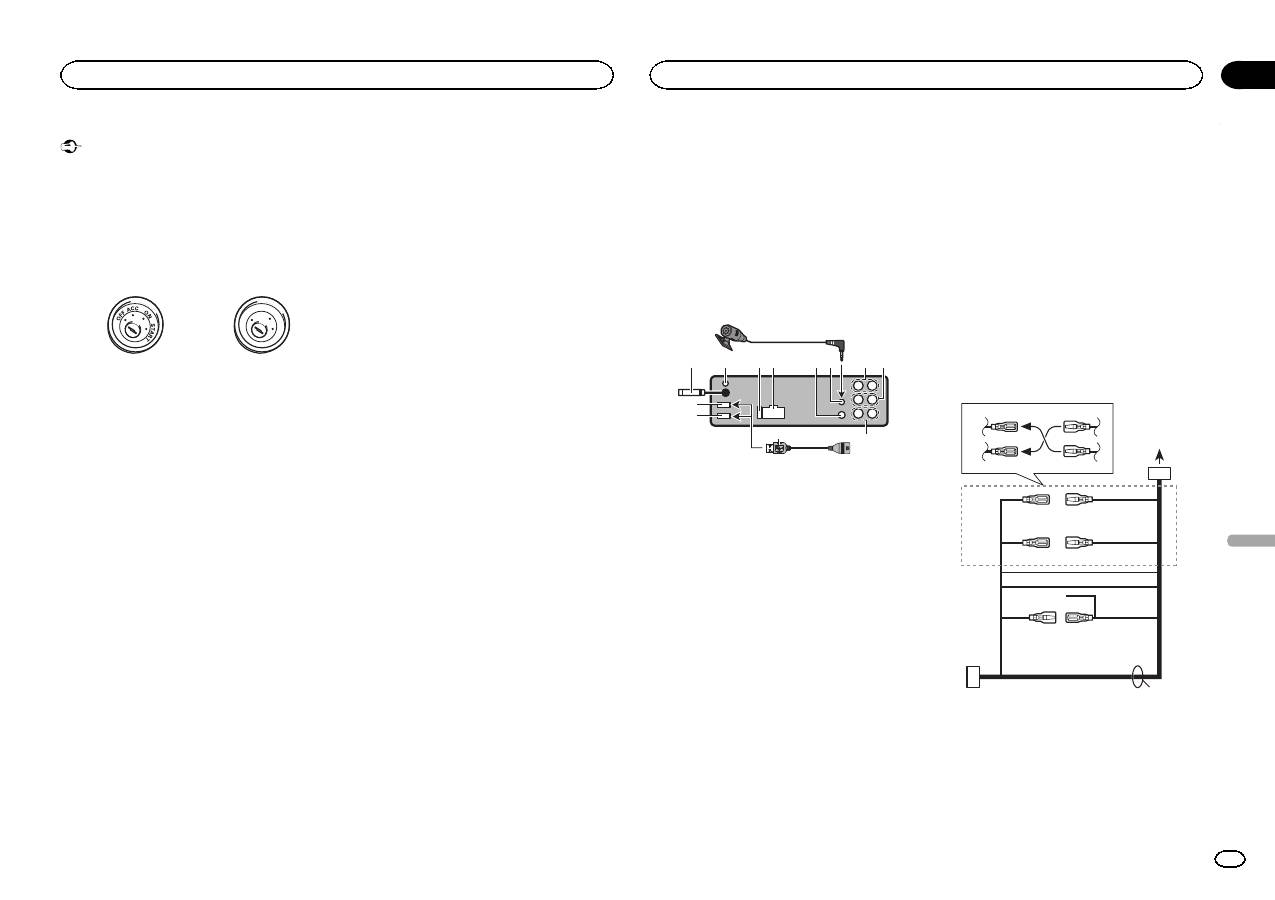

Dieses Gerät

3

5 6

a

7

b

c

8

1

2

9

d

4

1 USB-Anschluss 1

2 USB-Anschluss 2 (nur DEH-X8500DAB und

DEH-X8500BT)

3 Antenneneingang

15 cm

4 DAB-Antenneneingang (nur DEH-

X8500DAB)

Um DAB-Signale empfangen zu können,

schließen Sie eine separat erhältliche DAB-

Antenne (AN-DAB1) an diese Einheit an.

5 Sicherung (10 A)

6 Netzkabelzugang

7 Eingang der festverdrahteten Fernbedienung

Es besteht die Möglichkeit, einen (separat er-

hältlichen) festverdrahteten Fernbedienungs-

adapter anzuschließen.

8 Mikrofoneingang (nur DEH-X8500DAB und

DEH-X8500BT)

9 Mikrofon (nur DEH-X8500DAB und DEH-

X8500BT)

4 m

a Heckausgang

b Frontausgang

c Subwoofer-Ausgang

d USB-Kabel

1,5 m

! Nur für DEH-X8500DAB und DEH-X8500BT

Verwenden Sie beim gleichzeitigen An-

schluss von

USB1 (USB-Speichermedium

1)/

iPod1 (Über den USB-Eingang 1 ange-

schlossener iPod) und

USB2 (USB-Spei-

chermedium 2)/

iPod2 (Über den USB-

Eingang 2 angeschlossener iPod) zusätz-

lich zum normalen USB-Kabel von

Pioneer ein weiteres USB-Kabel von

Pioneer (CD-U50E).

Netzkabel

1

3

3

2

4

4

5

5

6

6

b

8

9

a

7

c

e

d

1 Zum Netzzugang

2 Je nach Fahrzeugtyp können die Funktionen

3 und 5 variieren. Stellen Sie in diesem Fall

sicher, dass der Anschluss von

4 nach 5

und

6 nach 3 erfolgt.

3 Gelb

Reserveversorgung (oder Zubehör)
