Pioneer DEH-X7500SD: Переднее/заднеекрепление стандарта DIN

Важно

! Перед окончательной установкой про-

верьте все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

правностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или вне-

сения иных изменений в конструкцию ав-

томобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезапной

остановке автомобиля.

! Перегрев полупроводникового лазера

приведет к его выходу из строя. Разме-

стите все кабели в удалении от нагреваю-

щихся деталей, таких как решетка

обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

! При установке необходимо обеспечить

эффективный отвод тепла, оставив до-

статочное пространство за задней пане-

лью и закрепив свободные кабели так,

чтобы они не закрывали вентиляционные

отверстия.

5cm

cm

5 см

5 см

Оставить

просторное

место

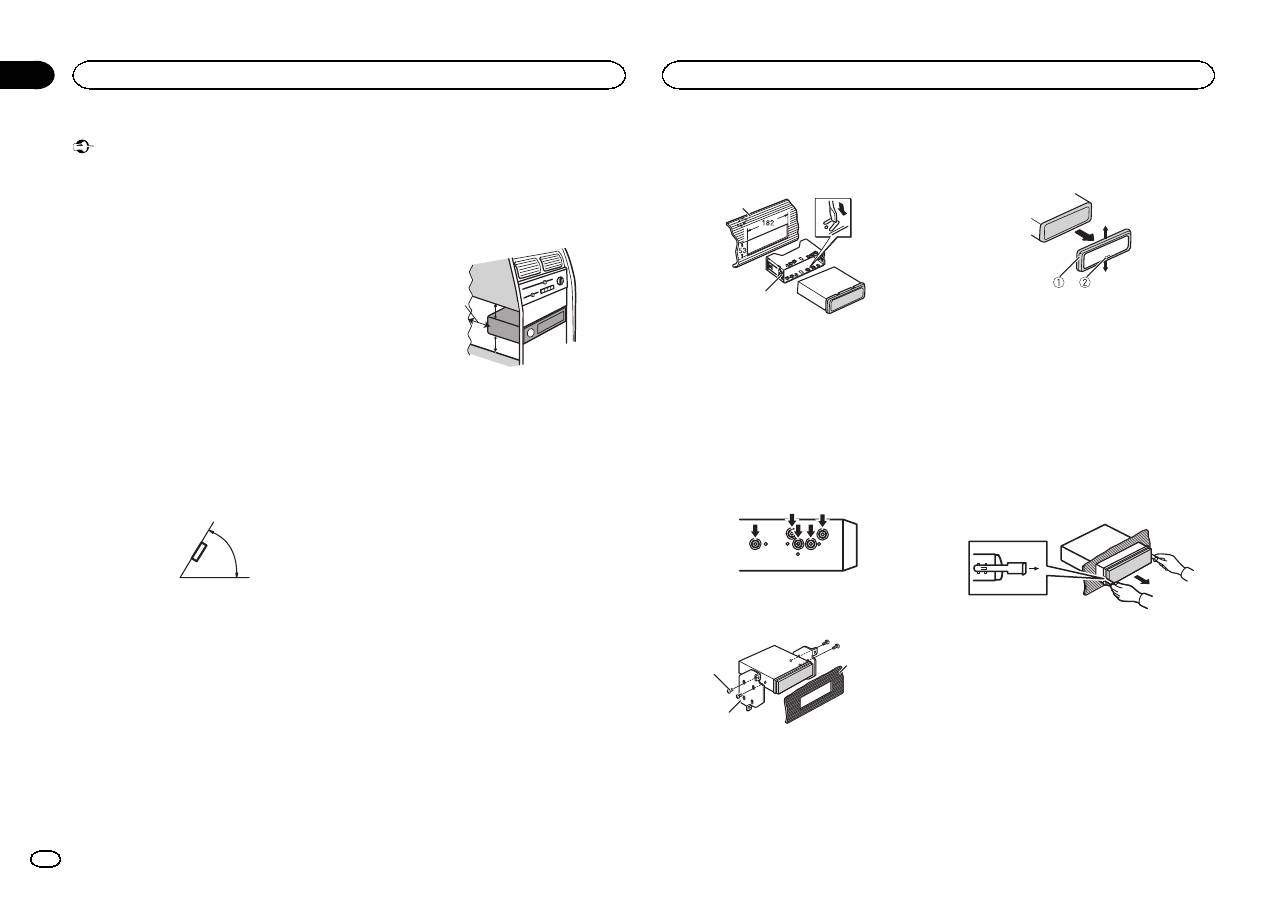

Переднее/заднее крепление стандарта DIN

Для данного изделия предусмотрена воз-

можность установки с помощью переднего

или заднего крепления.

При установке используйте детали, имею-

щиеся в продаже.

Переднее крепление стандарта DIN

1 Вставьте монтажную обойму в пере-

днюю панель.

При установке в недостаточно глубоком

гнезде используйте монтажную обойму, вхо-

дящую в комплект поставки устройства. При

наличии достаточного пространства за ус-

тройством применяется монтажная обойма,

поставляемая вместе с автомобилем.

2 Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки

(90°).

1

2

1 Приборная панель

2 Монтажная обойма

# Убедитесь, что устройство надежно закрепле-

но в гнезде. Неустойчивость устройства может

привести к его выпадению и неполадкам в рабо-

те.

Заднее крепление стандарта DIN

1 Совместите отверстия на кронштейне

и боковыхпанеляхустройства.

2 Затяните по два винта с каждой сторо-

ны.

1

2

3

1 Самонарезающий винт (5 мм × 8 мм)

2 Монтажная рамка

3 Приборная панель или консоль

Демонтаж устройства

1 Снимите рамку.

1 Декоративная рамка

2 Язычок

! Снятие передней панели облегчает до-

ступ к декоративной рамке.

! При установке декоративной рамки сторо-

на рамки с язычком должна быть направ-

лена вниз.

2 Вставьте прилагаемые экстракторы с

обеихсторон устройства до щелчка.

3 Вытяните устройство из приборной

панели автомобиля.

Снятие и установка передней панели

В целях защиты от кражи переднюю панель

можно снять.

Нажмите на кнопку снятия панели и потяните

панель вверх и на себя.

Подробнее см. в Руководстве по эксплуата-

ции.

Установка

26

Раздел

Установка

Ru

01
