Pioneer DEH-X7500SD: Amplificador de potencia(se vende por separado)

6 Rojo

Conectar al terminal controlado por la llave

de encendido (12 V CC).

7 Conecte entre sí los cables del mismo color.

8 Naranja/blanco

Conectar al terminal del interruptor de ilumi-

nación.

9 Negro (Toma de tierra del chasis)

a Azul/blanco

La posición de las patillas del conector ISO

será diferente según el tipo de vehículo. Co-

necte

a y b cuando la patilla 5 sea del tipo

control de antena. En otro tipo de vehículo,

no se deben conectar nunca

a y b.

b Azul/blanco

Conectar al terminal de control del sistema

del amplificador de potencia (máx. 300 mA

12 V CC).

c Azul/blanco

Conectar al terminal de control del relé de la

antena automática (máx. 300 mA 12 V CC).

d Cables de altavoces

Blanco: delantero izquierdo

+

Blanco/negro: delantero izquierdo

*

Gris: delantero derecho

+

Gris/negro: delantero derecho

*

Verde: trasero izquierdo

+ o altavoz de sub-

graves

+

Verde/negro: trasero izquierdo

* o altavoz de

subgraves

*

Violeta: trasero derecho

+ o altavoz de sub-

graves

+

Violeta/negro: trasero derecho

* o altavoz

de subgraves

*

e Conector ISO

En algunos vehículos, el conector ISO puede

estar dividido en dos. En este caso, asegúre-

se de conectar los dos conectores.

Notas

! Modifique el menú de configuración de esta

unidad (consulte el manual de instruccio-

nes). La salida de subgraves de esta unidad

es monoaural.

! Al usar un altavoz de subgraves de 70 W

(2

W), conecte el mismo a los cables violeta y

violeta/negro de esta unidad. No conecte

nada al cable verde ni al verde/negro.

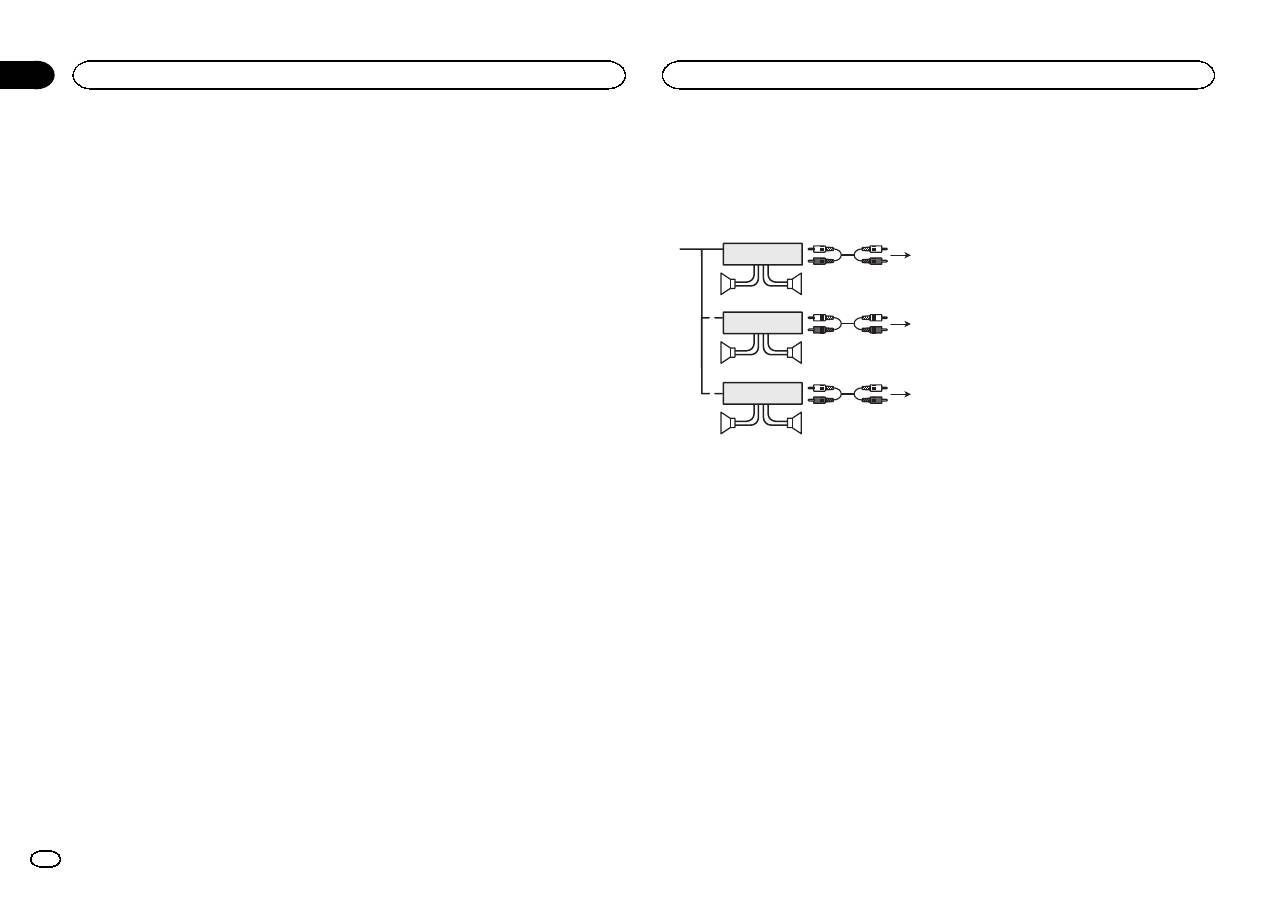

Amplificador de potencia (se vende por separado)

Realice estas conexiones cuando utilice el am-

plificador opcional.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

1 Control remoto del sistema

Conexión a cable azul/blanco.

2 Amplificador de potencia (se vende por sepa-

rado)

3 Conectar con cable RCA (se vende por sepa-

rado)

4 A la salida trasera

5 Altavoz trasero

6 Salida delantera

7 Altavoz delantero

8 Salida de subgraves

9 Altavoz de subgraves

Conexiones

16

Sección

Conexiones

Es

02
