Pioneer DEH-X7500SD: Усилитель мощности(приобретается отдельно)

3 Желтый

Резервный разъем (или разъем дополни-

тельного оборудования)

4 Желтый

Подключите к клемме источника постоян-

ного тока 12 В.

5 Красный

Разъем дополнительного оборудования

(или резервный разъем)

6 Красный

Подключите к клемме, на которую подает-

ся напряжение (12 В постоянного тока)

при включении зажигания.

7 Подсоедините провода одинакового

цвета друг к другу.

8 Оранжевый/белый

Подсоедините к клемме выключателя

подсветки.

9 Черный (заземление на массу)

a Синий/белый

Расположение штекера разъема ISO на

различных автомобилях может отличать-

ся. Если штекер 5 предназначен для

управления антенной, подсоедините a к

b. На других автомобилях подключать a

к b запрещается.

b Синий/белый

Подключите к клемме панели управления

усилителя мощности (макс. 300 мА 12 В

постоянного тока).

c Синий/белый

Подключите к клемме реле управления

антенны с электроприводом (макс.

300 мА 12 В постоянного тока).

d Выводы громкоговорителей

Белый: Передний левый +

Белый/черный: Передний левый *

Серый: Передний правый +

Серый/черный: Передний правый *

Зеленый: Задний левый + или сабвуфер

+

Зеленый/черный: Задний левый * или

сабвуфер *

Фиолетовый: Задний правый + или саб-

вуфер +

Фиолетовый/черный: Задний правый *

или сабвуфер *

e Разъем ISO

В некоторых автомобилях разъем ISO

может иметь два вывода. В этом случае

необходимо подсоединить оба разъема.

Примечания

! Требуется изменение в меню настроек

данного устройства (см. руководство по

эксплуатации). Выход сабвуфера данного

устройства монофонический.

! При использовании сабвуфера мощно-

стью 70 Вт (2 W) обязательно подсоедини-

те к сабвуферу фиолетовый и

фиолетовый/черный провод данного ус-

тройства. Не подсоединяйте зеленый и

зеленый/черный провода.

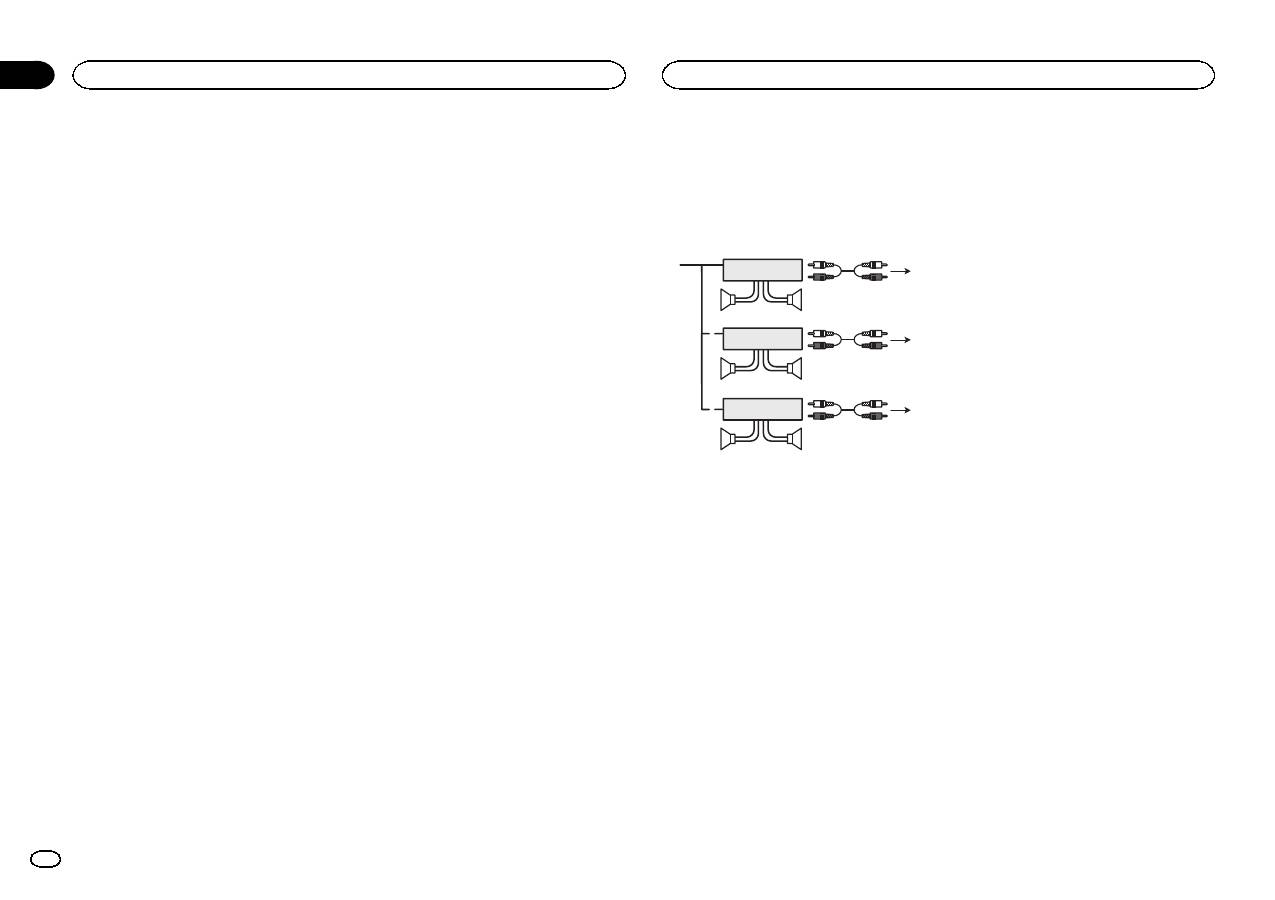

Усилитель мощности (приобретается отдельно)

Используйте данную схему подсоединения

при использовании дополнительного усили-

теля мощности.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

1 Пульт дистанционного управления систе-

мой

Подсоедините синий/белый кабель.

2 Усилитель мощности (приобретается от-

дельно)

3 Подключите с помощью кабеля RCA (при-

обретаются отдельно)

4 К выходу заднего канала

5 Задний громкоговоритель

6 К переднему выходу

7 Передний громкоговоритель

8 К выходу канала сабвуфера

9 Сабвуфер
