Pioneer DEH-X7500SD: Amplificateur de puissance(vendu séparément)

7 Connectez les fils de même couleur en-

semble.

8 Orange/blanc

Connectez à la borne du commutateur d

’é-

clairage.

9 Noir (masse du châssis)

a Bleu/blanc

La position des broches du connecteur ISO

est différente selon le type de véhicule.

Connectez

a et b lorsque la broche 5 est de

type commande de l

’antenne. Dans un type

différent de véhicule, ne connectez jamais

a

et

b.

b Bleu/blanc

Connectez à la borne de commande du sys-

tème de l

’amplificateur de puissance (max.

300 mA 12 V CC).

c Bleu/blanc

Connectez à la borne de commande du relais

de l

’antenne motorisée (max. 300 mA 12 V

CC).

d Fils des haut-parleurs

Blanc : Avant gauche

+

Blanc/noir : Avant gauche

*

Gris : Avant droite

+

Gris/noir : Avant droite

*

Vert : Arrière gauche

+ ou haut-parleur d’ex-

trêmes graves

+

Vert/noir : Arrière gauche

* ou haut-parleur

d

’extrêmes graves *

Violet : Arrière droite

+ ou haut-parleur d’ex-

trêmes graves

+

Violet/noir : Arrière droite

* ou haut-parleur

d

’extrêmes graves *

e Connecteur ISO

Dans certains véhicules, il est possible que

le connecteur ISO soit divisé en deux. Dans

ce cas, assurez-vous de connecter les deux

connecteurs.

Remarques

! Changez le menu de configuration de cet ap-

pareil (reportez-vous au mode d

’emploi). La

sortie haut-parleur d

’extrêmes graves de cet

appareil est monaurale.

! Lors de l’utilisation d’un haut-parleur d’extrê-

mes graves de 70 W (2

W), assurez-vous de

connecter le haut-parleur d

’extrêmes graves

aux fils violet et violet/noir de cet appareil. Ne

connectez aucun périphérique aux fils vert et

vert/noir.

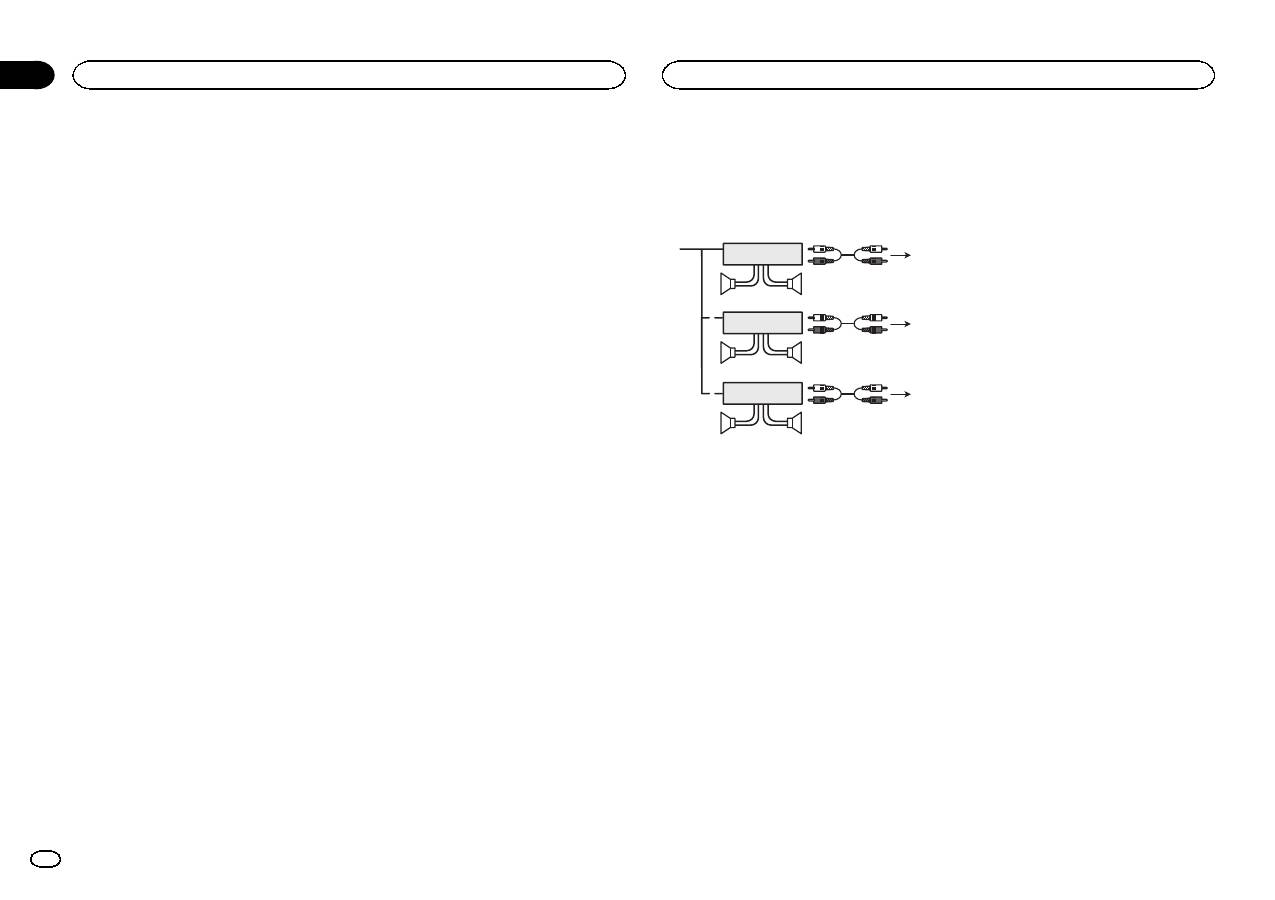

Amplificateur de puissance (vendu séparément)

Réalisez ces connexions lors de l

’utilisation d’un

amplificateur optionnel.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

1 Télécommande du système

Connectez au câble bleu/blanc.

2 Amplificateur de puissance (vendu séparé-

ment)

3 Connectez avec un câble RCA (vendu séparé-

ment)

4 Vers la sortie arrière

5 Haut-parleur arrière

6 Vers la sortie avant

7 Haut-parleur avant

8 Vers la sortie haut-parleur d’extrêmes graves

9 Haut-parleur d’extrêmes graves
