Pioneer DEH-X7500SD: Montaje delantero/posteriorde DIN

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

! Consulte a su distribuidor si para la instala-

ción es necesario taladrar orificios o hacer

otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— Pueda interferir con el manejo del vehículo.

— Pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de

zonas que alcancen altas temperaturas,

como cerca de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

! Cuando instale, para asegurar la dispersión

apropiada del calor durante el uso de esta

unidad, asegúrese de dejar un amplio espa-

cio por detrás del panel trasero y enrolle los

cables sueltos de modo que no bloqueen las

aberturas de ventilación.

5cm

cm

Deje un amplio espacio

5 cm

5 cm

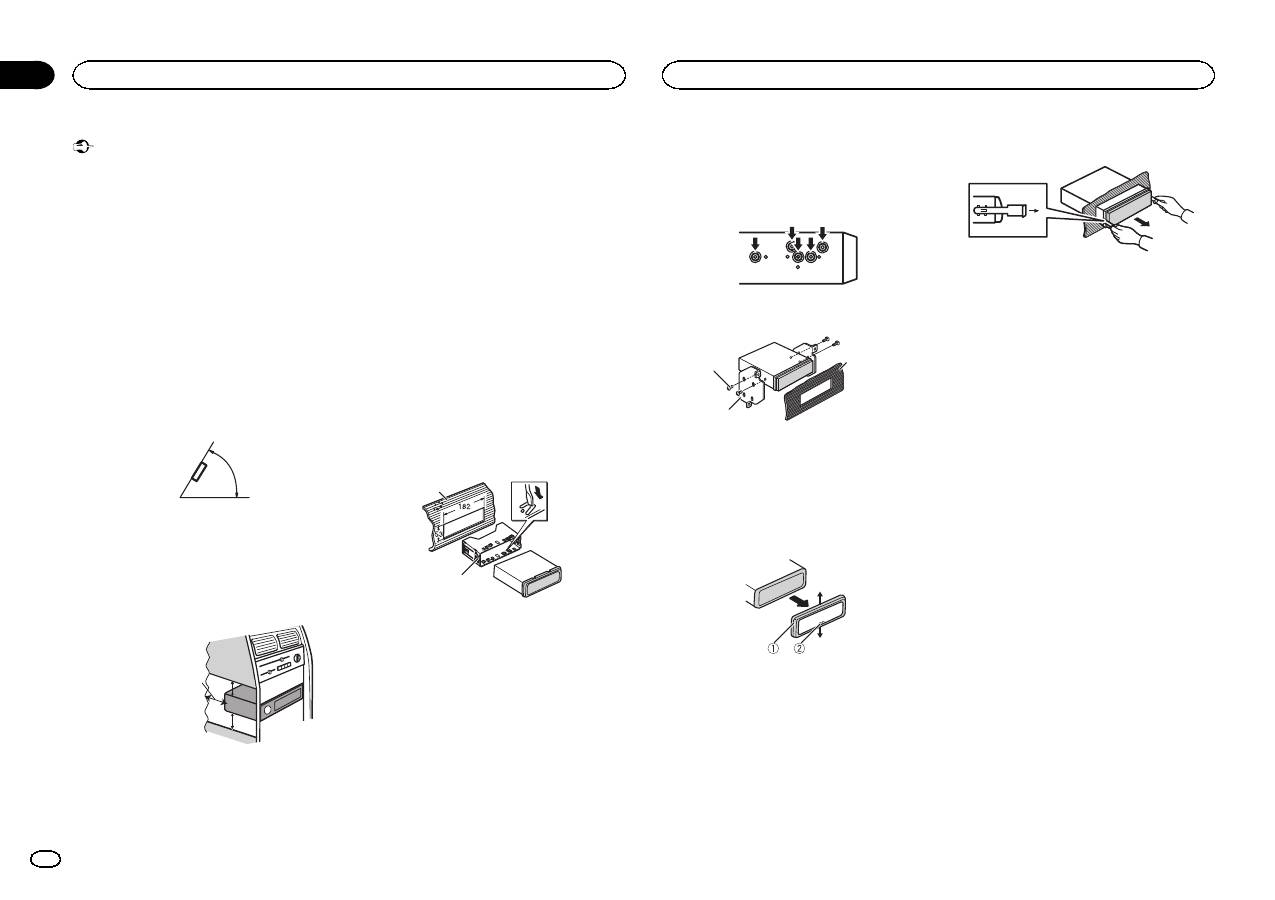

Montaje delantero/posterior de DIN

Esta unidad puede instalarse correctamente

tanto si se realiza una instalación frontal o trase-

ra.

En la instalación, emplee piezas disponibles en

el mercado.

Montaje delantero DIN

1

Inserte el manguito de montaje en el sal-

picadero.

Si realiza la instalación en un espacio poco pro-

fundo, utilice el manguito de montaje suminis-

trado. Si hay suficiente espacio, utilice el

manguito de montaje que venía con el vehículo.

2

Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas

metálicas (90°) y colocarlas en su lugar.

1

2

1 Salpicadero

2 Manguito de montaje

# Asegúrese de que la unidad esté firmemente ins-

talada en su lugar. Una instalación inestable puede

causar saltos en el audio o un mal funcionamiento

de la unidad.

Montaje trasero DIN

1

Determine la posición correcta, de modo

que los orificios del soporte y del lateral de

la unidad coincidan.

2

Apriete los dos tornillos en cada lado.

1

2

3

1 Tornillo con rosca cortante (5 mm × 8 mm)

2 Carcasa

3 Salpicadero o consola

Extracción de la unidad

1

Retire el anillo de guarnición.

1 Anillo de guarnición

2 Pestaña con muesca

! Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

! Al volver a colocar el anillo de guarnición,

oriente hacia abajo la pestaña con muesca.

2

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

3

Extraiga la unidad del salpicadero.

Retirada y colocación del panel delantero

Puede extraer el panel delantero para proteger

la unidad contra robo.

Pulse el botón de soltar, empuje el panel delan-

tero hacia arriba y tire de él hacia sí.

Si desea más información, consulte el manual

de instrucciones.

Instalación

14

Sección

Instalación

Es

01
