Pioneer DEH-X7500SD: Front-/Rückmontage nach DIN

Wichtig

! Überprüfen Sie vor der endgültigen Installa-

tion alle Anschlüsse und Systeme.

! Die Verwendung nicht zugelassener Teile

kann eine Funktionsstörung zur Folge haben.

! Wenden Sie sich an Ihren Fachhändler, wenn

für die Installation Löcher gebohrt oder ande-

re Änderungen am Fahrzeug vorgenommen

werden müssen.

! Installieren Sie dieses Gerät keinesfalls an

folgenden Orten:

— Orte, an denen das Gerät die Steuerung des

Fahrzeugs behindern könnte.

— Orte, an denen das Gerät die Insassen des

Fahrzeugs im Anschluss an eine Schnell-

bremsung verletzen könnte.

! Der Halbleiterlaser kann durch Überhitzung

beschädigt werden. Installieren Sie dieses

Gerät deshalb in sicherer Entfernung von Hit-

zequellen, wie z. B. Heizöffnungen.

! Optimale Leistung kann durch eine Installa-

tion des Geräts in einem Winkel unter 60° er-

zielt werden.

60°

! Um beim Gebrauch des Geräts eine ord-

nungsgemäße Wärmezerstreuung zu ge-

währleisten, ist bei der Installation genügend

Freiraum hinter der Rückseite vorzusehen.

Lose Kabel sind aufzuwickeln, damit sie die

Lüftung nicht behindern.

5cm

cm

Reichlich Platz lassen

5 cm

5 cm

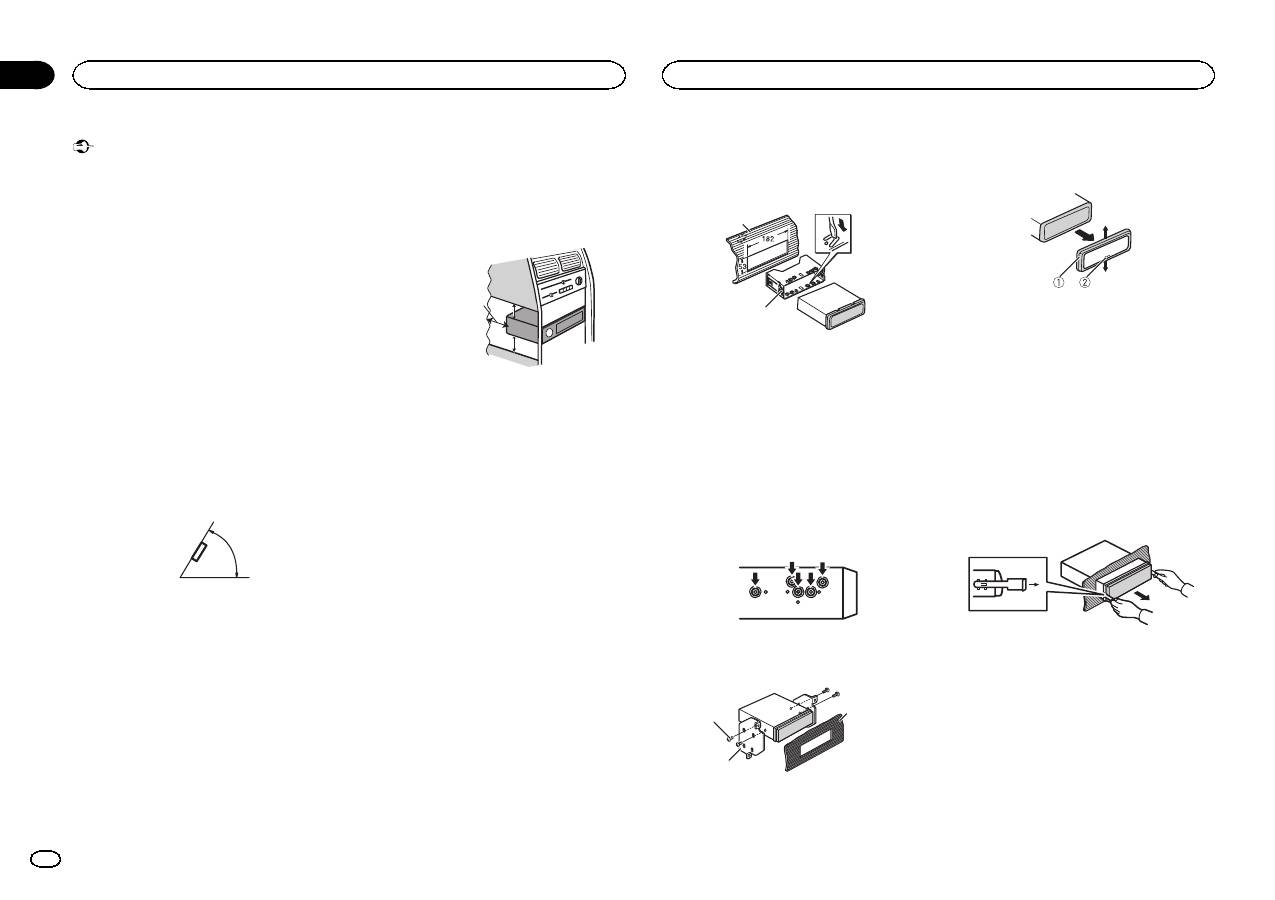

Front-/Rückmontage nach DIN

Dieses Gerät kann sowohl über die Front- als

auch über die Rückmontage installiert werden.

Verwenden Sie für die Montage im Handel er-

hältliches Zubehör.

DIN-Frontmontage

1

Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montagerah-

men, wenn bei der Installation wenig Platz zur

Verfügung steht. Bei ausreichendem Platz kann

der mit dem Fahrzeug mitgelieferte Montagerah-

men verwendet werden.

2

Befestigen Sie den Montagerahmen mit-

hilfe eines Schraubendrehers: Die Metall-

klammern sind in eine sichere Position (90°)

zu biegen.

1

2

1 Armaturenbrett

2 Montagerahmen

# Stellen Sie sicher, dass das Gerät fest angebracht

ist. Ein instabiler Einbau kann zum Aussetzen von

Tönen führen oder andere Fehlfunktionen verursa-

chen.

DIN-Rückmontage

1

Bestimmen Sie die geeignete Position,

damit die Löcher an der Klammer und den

Geräteseiten ordnungsgemäß ausgerichtet

sind.

2

Ziehen Sie auf jeder Seite zwei Schrau-

ben fest.

1

2

3

1 Blechschraube (5 × 8 mm)

2 Montageklammer

3 Armaturenbrett oder Konsole

Entfernen des Geräts

1

Entfernen Sie den Einpassungsring.

1 Einpassungsring

2 Aussparung

! Bei entriegelter Bedienfläche lässt sich der

Einpassungsring einfacher erreichen.

! Halten Sie beim Wiederanbringen des Ein-

passungsrings die Seite mit der Aussparung

nach unten.

2

Führen Sie die mitgelieferten Extrak-

tionsschlüssel an beiden Geräteseiten ein,

bis sie in der richtigen Position einrasten.

3

Ziehen Sie das Gerät aus dem Armaturen-

brett.

Abnehmen und Wiederanbringen der Frontplatte

Sie können die Frontplatte zum Schutz vor Dieb-

stahl abnehmen.

Drücken Sie die Taste zum Entriegeln der Front-

platte und schieben Sie sie nach oben und auf

Sie zu.

Details finden Sie in der Bedienungsanleitung.
