Pioneer DEH-X7500SD: DIN-bevestiging voor/achter

Belangrijk

! Controleer alle aansluitingen en systemen

voordat u de installatie voltooit.

! Gebruik geen onderdelen van andere fabri-

kanten; deze kunnen storingen veroorzaken.

! Neem contact op met uw dealer als er voor

de installatie gaten moeten worden geboord

of als er andere aanpassingen aan het voer-

tuig nodig zijn.

! Installeer dit toestel niet op een plaats waar:

— het de besturing van het voertuig kan belem-

meren.

— het de inzittenden kan verwonden bij een

noodstop.

! De halfgeleiderlaser raakt bij oververhitting

beschadigd. Plaats dit apparaat niet op plaat-

sen waar het warm wordt, zoals nabij de uit-

laat van een kachel.

! Dit toestel werkt het beste als het wordt ge-

plaatst onder een hoek van minder dan 60°.

60°

! Laat bij het plaatsen voldoende ruimte vrij

achter het achterpaneel en wikkel losse ka-

bels zo dat ze de ventilatiegaten niet blokke-

ren; zorg altijd dat warmte goed wordt

afgevoerd tijdens gebruik van het toestel.

5cm

cm

Laat voldoende

ruimte vrij

5 cm

5 cm

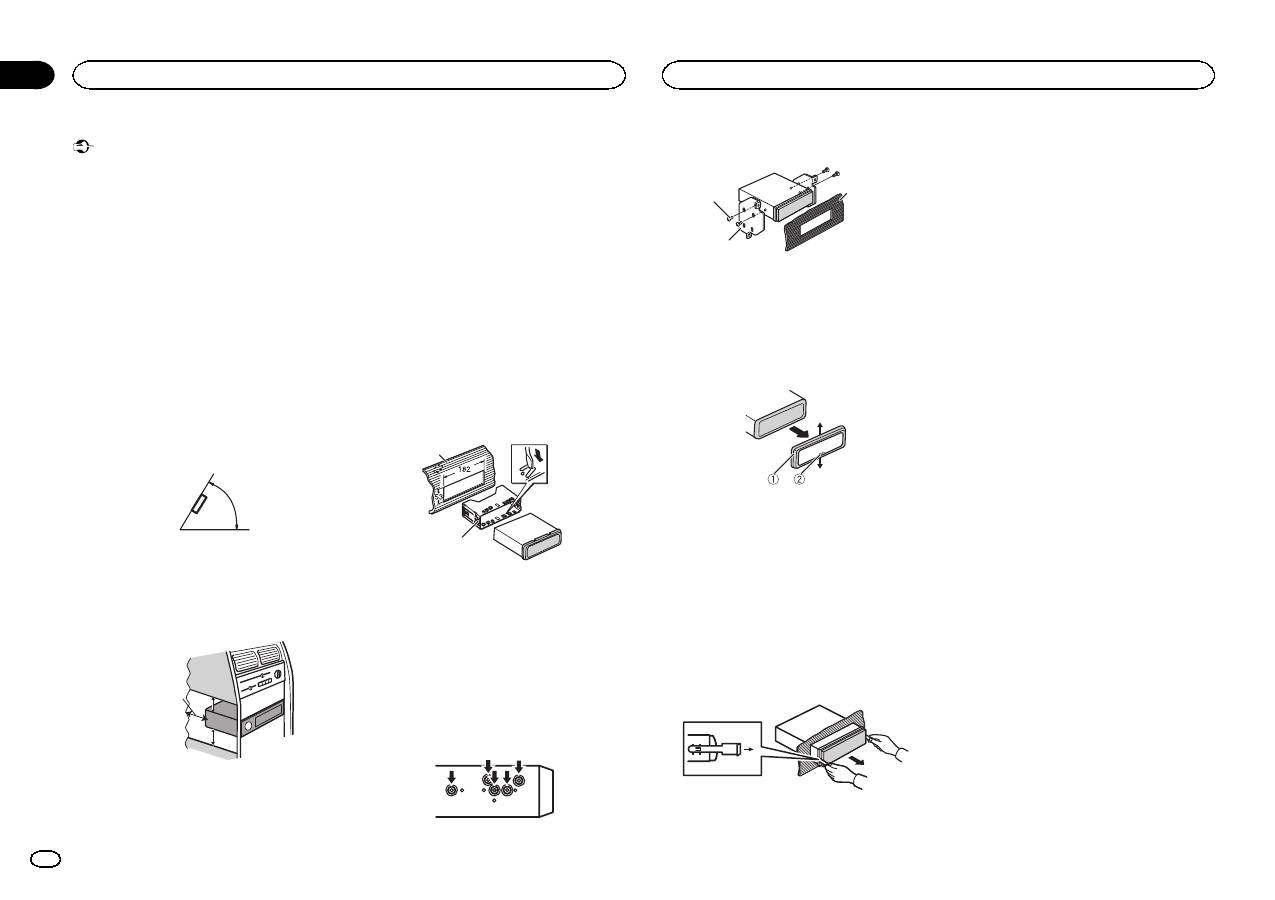

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een

voor- of achtermontage.

Gebruik voor installatie in de handel verkrijgbare

onderdelen.

DIN-voormontage

1

Schuif de montagebehuizing in het dash-

board.

Gebruik voor installatie in een ondiepe ruimte de

meegeleverde montagebehuizing. Als er vol-

doende ruimte is, gebruikt u de montagebehui-

zing die met het voertuig geleverd werd.

2

Zet de montagebehuizing vast door met

een schroevendraaier de metalen lipjes op

hun plaats te buigen (90°).

1

2

1 Dashboard

2 Montagebehuizing

# Controleer of het toestel stevig op zijn plaats is

gemonteerd. Het toestel functioneert wellicht niet

naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1

Bepaal de juiste positie waar de gaten in

de klem en in de zijde van het toestel op een

lijn liggen.

2

Draai aan elke kant twee schroeven vast.

1

2

3

1 Zelftappende schroef (5 mm × 8 mm)

2 Bevestigingsklem

3 Dashboard of console

Het toestel verwijderen

1

Verwijder de sierlijst.

1 Sierlijst

2 Lipje met inkeping

! De sierlijst is gemakkelijker bereikbaar als u

het voorpaneel verwijdert.

! Plaats de sierlijst terug met de kant met het

lipje met de inkeping onderaan.

2

Steek de meegeleverde uittreksleutels in

de beide kanten van het toestel totdat ze op

hun plaats klikken.

3

Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en terug bevestigen

U kunt het voorpaneel verwijderen om het toe-

stel tegen diefstal te beveiligen.

Druk op de knop om het voorpaneel los te

maken, duw het naar boven en trek het naar u

toe.

Raadpleeg de handleiding voor meer informatie.
