Pioneer DEH-X7500SD: Leistungsverstärker (separaterhältlich)

4 Gelb

Verbindung mit der Klemme der konstanten

12-V-Spannungsversorgung.

5 Rot

Zubehör (oder Reserveversorgung)

6 Rot

Verbindung mit der Klemme der zündungs-

gesteuerten Spannungsversorgung (12 V

Gleichspannung).

7 Verbinden Sie jeweils Anschlüsse derselben

Farbe miteinander.

8 Orange/weiß

An die Klemme des Lichtschalters anschlie-

ßen.

9 Schwarz (Fahrgestell-Erdung)

a Blau/Weiß

Die Pin-Position des ISO-Anschlusses variiert

je nach Fahrzeugtyp. Wird Pin 5 zur Steue-

rung der Antenne verwendet, verbinden Sie

a und b. Verbinden Sie in jedem anderen

Fahrzeugtyp niemals

a und b.

b Blau/Weiß

Verbindung mit der Systemsteuerungsklem-

me des Leistungsverstärkers (max. 300 mA,

12 V Gleichspannung).

c Blau/Weiß

Verbindung mit der Steuerungsklemme des

Automatikantennenrelais (max. 300 mA 12 V

Gleichspannung).

d Lautsprecherkabel

Weiß: Vorn links

+

Weiß/Schwarz: Vorn links

*

Grau: Vorn rechts

+

Grau/Schwarz: Vorn rechts

*

Grün: Hinten links

+ oder Subwoofer +

Grün/Schwarz: Hinten links

* oder Subwo-

ofer

*

Violett: Hinten rechts

+ oder Subwoofer +

Violett/Schwarz: Hinten rechts

* oder Sub-

woofer

*

e ISO-Anschluss

Bei manchen Fahrzeugtypen kann der ISO-

Anschluss zweigeteilt sein. Stellen Sie in die-

sem Fall sicher, dass zu beiden Anschlüssen

Verbindungen hergestellt werden.

Hinweise

! Ändern Sie das Setup-Menü dieses Geräts

(Details siehe Bedienungsanleitung). Die

Subwoofer-Ausgabe dieses Geräts erfolgt in

Mono.

! Bei Verwendung eines 70-W-Subwoofers

(2

W) muss sichergestellt werden, dass der

Subwoofer am violetten und violett/schwar-

zen-Anschluss dieses Geräts angeschlossen

wird. Schließen Sie nichts an den grünen

und grün/schwarzen-Anschluss an.

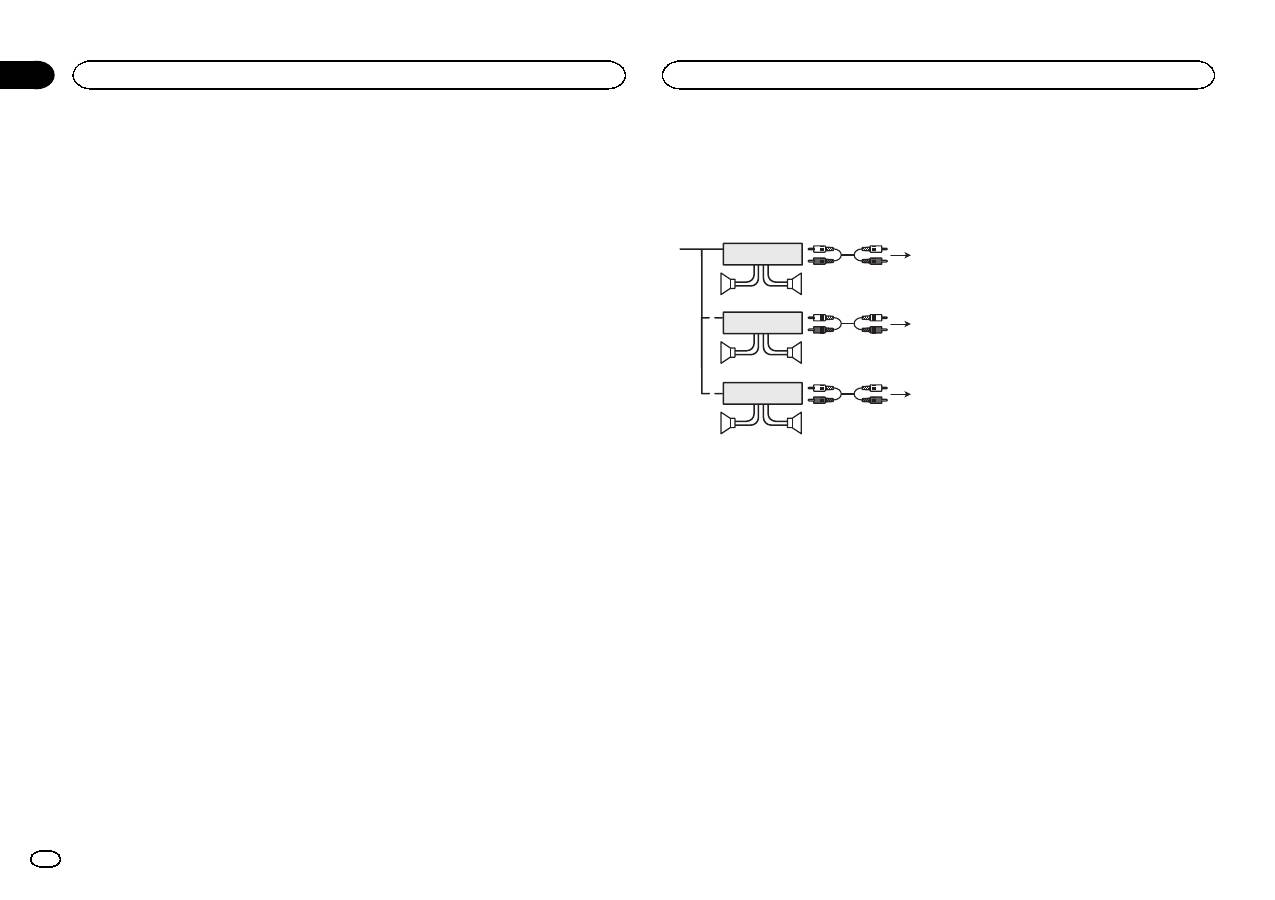

Leistungsverstärker (separat erhältlich)

Führen Sie diese Verkabelungen beim Gebrauch

eines optionalen Verstärkers durch.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

1 Systemfernbedienung

Verbindung mit blau/weißem Kabel.

2 Leistungsverstärker (separat erhältlich)

3 Mit dem Cinch-Kabel (separat erhältlich) ver-

binden

4 Zum Heckausgang

5 Hecklautsprecher

6 Zum Frontausgang

7 Vorderer Lautsprecher

8 Zum Subwoofer-Ausgang

9 Subwoofer
