Yamaha RX-497: ZONE 2

ZONE 2

31

ДО

ПО

Л

Н

И

Т

ЕЛ

ЬНЫ

Е

О

П

ЕР

АЦ

ИИ

Ру

сс

кий

Данный аппарат позволяет сконфигурировать многокомнатную аудио и видеосистему. Функция Zone 2

позволяет установить данный аппарат на одновременное воспроизведение отдельных источников

приема в основной комнате и Zone 2 (вторая комната). Также можно управлять данным аппаратом из

второй комнаты, используя пульт ДУ Zone 2 (продается отдельно).

Для использования многокомнатной системы данного аппарата, требуется следующее дополнительное

оборудование:

• Пульт ДУ для Zone 2

• Приемник инфракрасного сигнала во второй комнате

• Инфракрасный передатчик в основной комнате. Данный передатчик передает инфракрасные сигналы

от пульта ДУ Zone 2 в Zone 2 на компоненты в основной комнате.

• Усилитель и колонки для второй комнаты

y

Некоторые модели YAMAHA могут напрямую подключаться к гнезду REMOTE OUT на задней панели данного

аппарата. Если у вас имеются такие компоненты, инфракрасный передатчик может не потребоваться. Можно

подключить до шести компонентов YAMAHA как показано ниже.

■

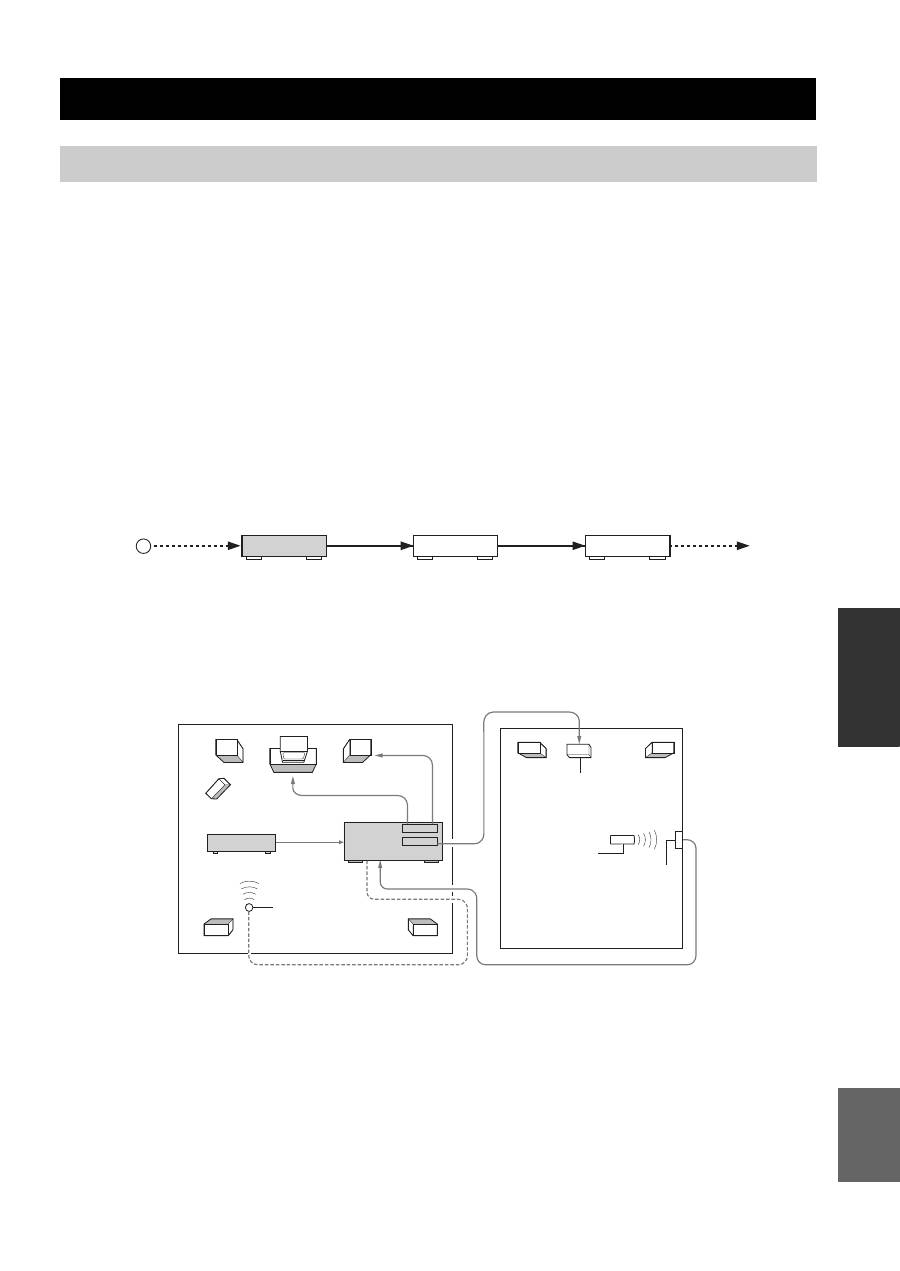

Многокомнатная конфигурация и подключения

На следующей иллюстрации показан пример конфигурации многокомнатной системы и подключения.

y

Так как существует много возможных путей подключения и использования данного аппарата в многокомнатной

конфигурации, по наилучшему методу подключений для Zone 2 рекомендуется обратиться к ближайшему

авторизированному дилеру YAMAHA или в сервис центр.

ZONE 2

Подключение компонентов Zone 2

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Данный аппарат

Компонент

YAMAHA

Компонент

YAMAHA

Приемник

инфракрасного сигнала

REMOTE OUT

VIDEO IN

MONITOR OUT

SPEAKERS

REMOTE IN

ZONE 2 AUDIO OUT

MAIN

ZONE 2

AUDIO IN

Инфракрасный передатчик

DVD проигрыватель

(или другие компоненты)

Усилитель

Zone 2 пульт

ДУ

Приемник инфракрасного

сигнала

Вторая комната

(Zone 2)

Основная комната

(Main Zone)

Данный аппарат

32

ZONE 2

Источником приема Zone 2 можно управлять

независимо от условий прослушивания в основной

комнате.

1

Нажмите кнопку ZONE 2 ON/OFF на

фронтальной панели для включения

Zone 2.

2

Нажмите кнопку ZONE 2 CONTROL на

фронтальной панели.

На дисплее фронтальной панели мигает

индикатор ZONE 2.

3

Во время мигания индикатора ZONE 2,

поворачивая селектор INPUT на

фронтальной панели, выберите источник

приема Zone 2.

y

• Источник приема также можно выбрать с помощью

пульта ДУ для Zone 2 (продается отдельно). Нажав

кнопку POWER на пульте ДУ для Zone 2, включите

функцию Zone 2, и затем выберите источник приема,

нажав одну из селекторных кнопок источника.

• Можно приглушить выводимое звучание Zone 2, нажав

кнопку MUTE на пульте ДУ ZONE 2. Для

возобновления звучания, нажмите снова.

Управление Zone 2

ZONE 2 ON/OFF

ZONE CONTROL

INPUT
