• Sluit dit toestel of één van de andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de componenten gemaakt

zijn.

• Laat de blote luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel.

Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

• Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, “+” op “+” en “–” op “–”. Als de aansluitingen niet kloppen,

zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen niet correct is, zal de

weergave onnatuurlijk klinken met te weinig lage tonen. Raadpleeg tevens de handleidingen van elk van uw componenten.

• Gebruik RCA (tulp) stekkerkabels voor audio/video apparatuur met uitzondering van luidsprekers.

y

• De PHONO aansluitingen zijn ontworpen voor draaitafels met een MM of hoogvermogen MC cartridge. Als u een draaitafel heeft met

een laagvermogen MC cartridge, dient u een in-line versterkermodule of een MC-head versterker te gebruiken wanneer u uw

draaitafel op de PHONO wilt aansluiten.

• Sluit uw draaitafel tevens aan op de GND aansluiting om storende ruis in het signaal te verminderen. Bij sommige draaitafels is het

echter mogelijk dat u minder ruis hoort wanneer u de GND aansluiting niet gebruikt.

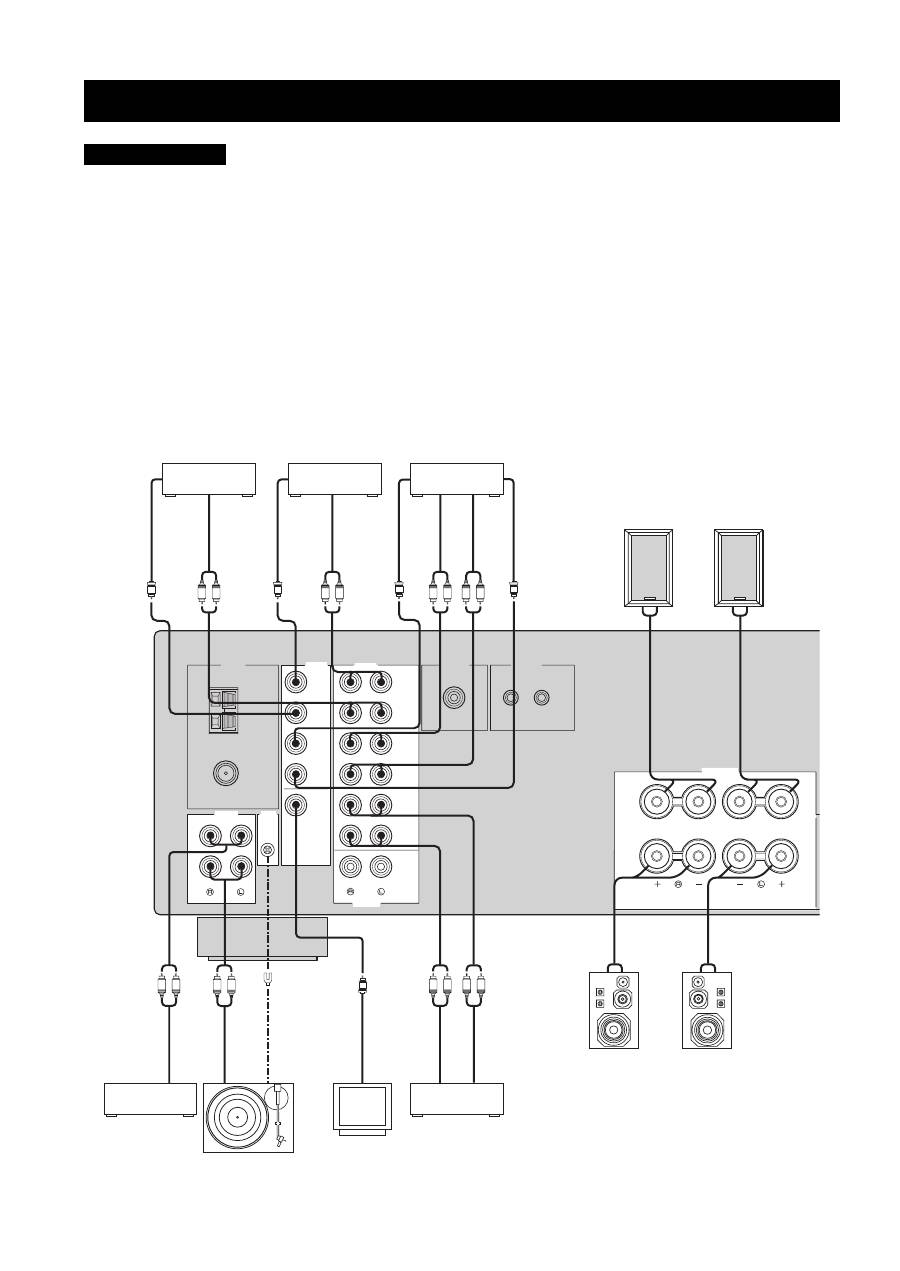

AANSLUITINGEN

LET OP

GND

AM

ANT

FM

ANT

75

Ω

UNBAL.

DVD

DTV/

CBL

IN

(PLAY)

IN

(PLAY)

OUT

(REC)

OUT

(REC)

MD/TAPE

ZONE 2

MONITOR

OUT

VCR

DVD

DTV/

CBL

IN

OUT

VCR

AUDIO

VIDEO

TUNER

AUDIO

GND

GND

OUTPUT

REMOTE

CD

PHONO

OUTPUT

IN

OUT

SUB

WOOFER

SPEAKERS

A

B

R

L

L

R

L

R

R

L

L

R

L

R

L

R

L

R

V

V

V

V

V

+

–

–

+

+

–

–

+

Draaitafel

DVD-speler

Videorecorder

CD-speler

MD-recorder,

cassettedeck,

enz.

GND

A

udio uitgan

g

Digitale tv,

kabel-tv

V

ide

o u

itg

an

g

V

ide

o u

itg

an

g

A

udio uitgan

g

V

ide

o u

itg

an

g

Beeldscherm

V

ide

o i

ng

an

g

V

ide

o in

ga

ng

Audio

 uitg

ang

Au

dio ingang

Audio

 uitg

ang

A

udi

o in

ga

ng

Audio

 uitg

ang

A

udio

 ui

tga

ng

Luidsprekers A

Luidsprekers B

11

AANSLUITINGEN

V

O

ORBEREIDIN

GEN

Nederlands

1

Strip ongeveer 10 mm van de isolatie van het

uiteinde van elk van de luidsprekerkabels en

draai de ontblote draadjes netjes in elkaar

om kortsluiting te voorkomen.

2

Schroef de knop los.

3

Steek een ontbloot draadeind in het gat aan

de zijkant van de aansluiting.

4

Draai de draad vervolgens met de knop weer

vast.

■

Aansluiten van bananenstekkers

(Alleen modellen voor de V.S., Canada,

Australië en algemene modellen)

Draai eerst de knop vast en steek vervolgens de

bananenstekker in het uiteinde van de corresponderende

aansluiting.

• U kunt één of twee luidsprekersets aansluiten op dit toestel. Als

u een enkel luidsprekersysteem gebruikt, kunt u dit naar keuze

met de SPEAKERS A of B aansluitingen verbinden.

• Gebruik uitsluitend luidsprekers met de op het achterpaneel van

dit toestel aangegeven impedantie.

■

IMPEDANCE SELECTOR

U mag de IMPEDANCE SELECTOR schakelaar in geen geval

omzetten terwijl dit toestel aan staat, want hierdoor zal het toestel

kapot gaan.

Kies de stand van de schakelaar (links of rechts) aan de

hand van de impedantie van de luidsprekers in uw

systeem.

• Modellen voor Canada kunnen niet tegelijkertijd gebruik maken

van twee aparte luidsprekersets (A en B) wanneer de

IMPEDANCE SELECTOR schakelaar op de rechter stand

staat.

• Als dit toestel niet aan gaat, is het mogelijk dat de

IMPEDANCE SELECTOR schakelaar niet helemaal in de

gewenste stand staat. In een dergelijk geval dient u de

schakelaar helemaal in de juiste stand te zetten wanneer de

stroomvoorziening van dit toestel volledig is afgesloten.

Aansluiten van de luidsprekers

10 mm

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Opmerkingen

Stand van

de

schakelaar

Impedantieniveau

Rechts

Als u één set (A of B) gebruikt, moet de

impedantie van elk van de luidsprekers 8

Ω

 of

hoger zijn.

Als u twee sets (A en B) gebruikt, moet de

impedantie van elk van de luidsprekers 16

Ω

of hoger zijn.

Links

Als u één set (A of B) gebruikt, moet de

impedantie van elk van de luidsprekers 4

Ω

 of

hoger zijn.

Als u twee sets (A en B) gebruikt, moet de

impedantie van elk van de luidsprekers 8

Ω

 of

hoger zijn.

Opmerkingen

Bananenstekker

LET OP

12

AANSLUITINGEN

Dit toestel wordt geleverd met zowel een AM als een FM binnenantenne. Normaal gesproken zorgen deze antennes voor

een voldoende sterke ontvangst. Verbind de antennes op de juiste manier met de bijbehorende aansluitingen.

• Een goed geïnstalleerde buitenantenne geeft een betere ontvangst dan een binnenantenne. Als u last heeft van een slechte ontvangst,

probeer dan of de ontvangst verbetert met een buitenantenne. Vraag bij uw dichtstbijzijnde erkende YAMAHA dealer of service-

centrum naar de mogelijkheden met buitenantennes.

• Als u een FM buitenantenne aansluit, mag de FM binnenantenne niet meer zijn aangesloten op het toestel.

• Om storing door bijvoorbeeld de ontsteking van verbrandingsmotoren te minimaliseren, dient u de antenne zo ver mogelijk bij druk

verkeer vandaan te plaatsen.

• Houd de antennekabel, plat of coaxiaal, zo kort mogelijk. Is de kabel te lang, rol het overtollige stuk dan niet op.

• De antenne dient minstens 2 meter uit de buurt van gewapend betonnen muren of metalen constructies geplaatst te worden.

Aansluiten van de AM en FM antennes

Opmerkingen

GND

AM

ANT

FM

ANT

75

Ω

UNBAL.

MO

V

AUDIO

GND

CD

TUNER

AM ringantenne

(meegeleverd)

FM

binnenantenne

(meegeleverd)

AM buitenantenne

Gebruik 5 tot 10 meter

geïsoleerd draad en leid dit via

een raam of zo naar buiten.

FM

buitenantenne

Aarde (GND aansluiting)

Voor de grootst mogelijke

veiligheid en zo min mogelijk

storing dient u de antenne GND

aansluiting goed te aarden. Een

goede aarding wordt bijvoorbeeld

verzorgd door een metalen staaf

die in vochtige grond gedreven is.

of

13

AANSLUITINGEN

V

O

ORBEREIDIN

GEN

Nederlands

■

Aansluiten van de AM ringantenne

1

Maak de AM ringantenne voor gebruik

gereed.

2

Houd het lipje ingedrukt.

3

Doe de ene draad van de AM ringantenne in

de AM ANT aansluiting.

4

Laat het lipje weer los.

5

Herhaal de stappen 2 t/m 4 en steek de

andere draad van de AM ringantenne in de

GND aansluiting.

6

Stel de AM ringantenne zo op dat u de beste

ontvangst verkrijgt.

• De AM ringantenne moet niet te dicht bij dit toestel geplaatst

worden.

• Een goed geïnstalleerde buitenantenne geeft een betere

ontvangst dan een binnenantenne. Als u last heeft van een

slechte ontvangst, probeer dan of de ontvangst verbetert met een

buitenantenne. Wij bevelen u aan een 5 tot 10 meter lange

geïsoleerde draad aan te sluiten op de AM ANT aansluiting en

deze via een raam of zo naar buiten te leiden. Vraag bij uw

dichtstbijzijnde erkende YAMAHA dealer of service-centrum

naar de mogelijkheden met buitenantennes.

• De AM ringantenne moet altijd aangesloten blijven, zelfs als er

een AM buitenantenne op dit toestel is aangesloten.

Opmerkingen

14

AANSLUITINGEN

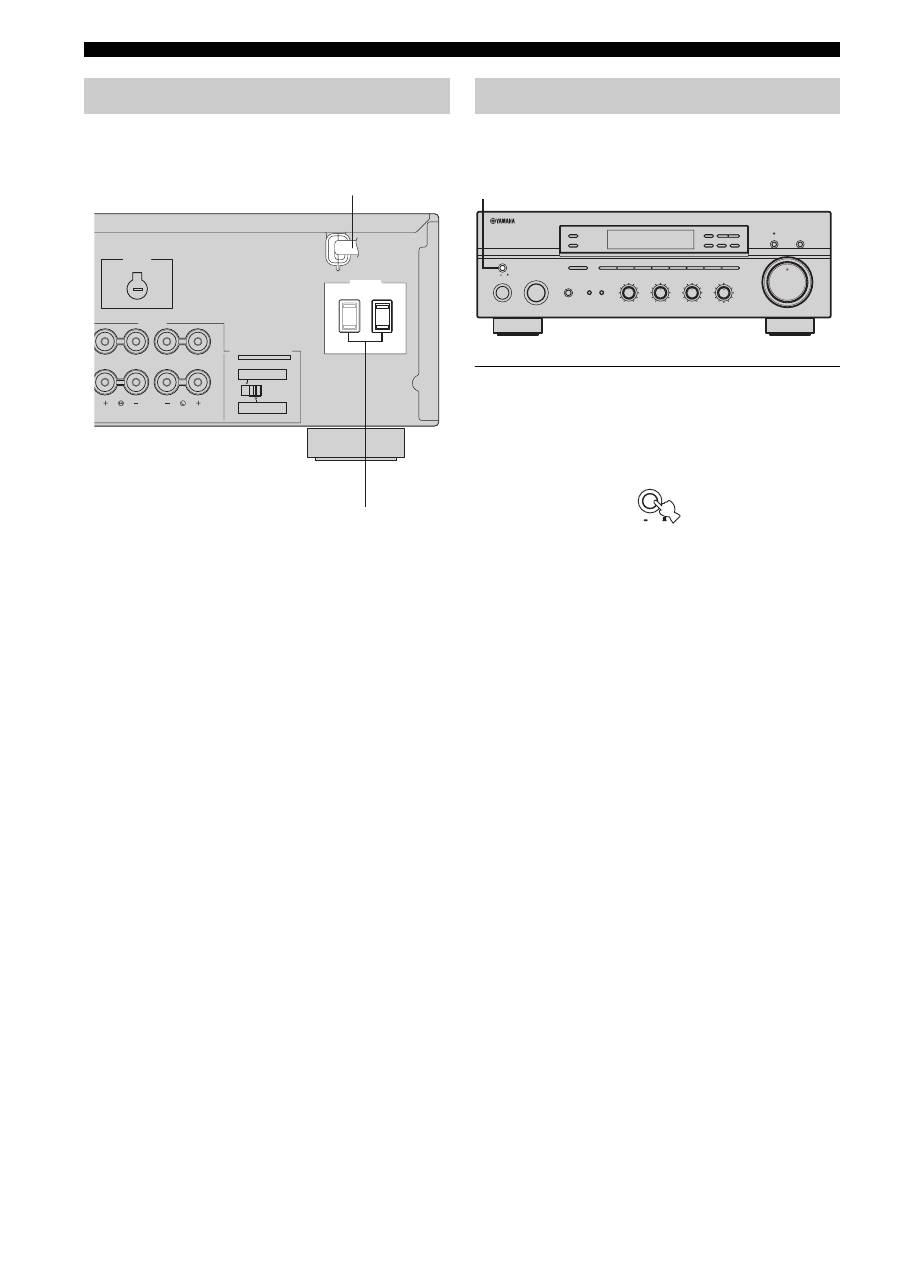

Steek de stekker van het netsnoer in het stopcontact nadat

u alle overige aansluitingen heeft verricht.

■

AC OUTLET(S) (SWITCHED)

Modellen voor Australië .............. 1 Netstroomaansluiting

Overige modellen ...................... 2 Netstroomaansluitingen

Via de netstroomaansluitingen op dit toestel kunt u andere

componenten in uw systeem van stroom voorzien. Deze

aansluiting(en) voorzien de erop aangesloten

componenten van stroom wanneer dit toestel aan staat.

Voor informatie over het maximale vermogen (totale

stroomverbruik van de componenten) zie “TECHNISCHE

GEGEVENS” op bladzijde 39.

Wanneer alle aansluitingen gemaakt zijn, kunt u dit toestel

aan zetten.

1

Druk MASTER ON/OFF naar binnen in de ON

stand om dit toestel aan te zetten.

De Main Zone voor dit toestel zal worden

ingeschakeld.

• U kunt de Main Zone voor dit toestel uit (standby)

zetten door op MAIN ZONE ON/OFF op het

voorpaneel of op STANDBY op de afstandsbediening

te drukken.

Druk op MAIN ZONE ON/OFF op het voorpaneel of

op POWER op de afstandsbediening om de Main Zone

voor dit toestel weer aan te zetten.

• Druk nog eens op MASTER ON/OFF op het

voorpaneel om de knop naar buiten te laten komen in

de OFF stand om het toestel uit te zetten.

y

Terwijl MASTER ON/OFF op het voorpaneel naar binnen

gedrukt in de ON stand staat, kunt u Zone 2 naar believen

inschakelen of uit (standby) zetten (zie bladzijde 32).

Aansluiten van het netsnoer

A OR B: 4

Ω

MIN. /SPEAKER

   A + B: 8

Ω

MIN. /SPEAKER

A OR B:  8

Ω

MIN. /SPEAKER

A + B:16

Ω

MIN. /SPEAKER

IMPEDANCE SELECTOR

SET BEFORE POWER ON

SPEAKERS

VOLTAGE

SELECTOR

AC OUTLETS

SWITCHED

(Algemene modellen)

Netsnoer

AC OUTLET(S)

Aan en uit zetten van dit toestel

ON/OFF

INPUT

MAIN ZONE

PHONES

BASS

MASTER

ON

OFF

MD/TAPE MONITOR

PURE DIRECT

5

5

1

0

1

4

4

2

2

3

3

+

–

VOLUME

l

 TUNING

h

ZONE 2 ON/OFF

ZONE CONTROL

FM/AM

EDIT

A/B/C/D/E

1

2

3

4

5

6

7

8

MEMORY

MAN'L/AUTO FM

TUNING MODE

AUTO/MAN'L

TREBLE

5

5

1

0

1

4

4

2

2

3

3

+

–

BALANCE

5

5

1

0

1

4

4

2

2

3

3

R

L

LOUDNESS

5

7

1

FLAT

6

4

8

2

10

–30dB

3

9

SPEAKERS

B

A

1

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

MASTER

ON
