Instalação

!

 É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança,

assegure-se que o mesmo permanece com o aparelho para

informar o novo proprietário sobre o funcionamento e sobre

as respectivas advertências.

!

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a segurança.

Posicionamento

!

 As embalagens não são brinquedos para as crianças e

devem ser eliminadas em conformidade com as regras de

colecta diferenciada (veja em Precauções e Conselhos).

!

 A instalação deve ser realizada segundo estas instruções e

por pessoal profissional qualificado. Uma instalação errada

pode causar danos a pessoas, animais ou objectos.

!

 Este aparelho pode ser instalado e funcionar somente em local

permanentemente ventilado segundo a  posição de Normas em

vigor. Devem ser observados os seguintes requisitos:

•  O local deve prever um sistema de descarga para o externo

dos fumos de combustão, realizado mediante uma capa

ou um ventilador eléctrico que entre automaticamente em

função cada vez que se acender o aparelho.

Em chaminé ou tubo de chaminé ramificado

(reservado aos aparelhos de cocçáo)

Directamente

para fora

•  Na cozinha deve haver um sistema que possibilite um

fluxo de ar necessário para uma combustão regular. O

fluxo de ar necessário à combustão não deve ser inferior

a 3 m

3

/h para kW de potência instalada.

O sistema pode ser realizado

capturando o ar directamente

desde a parte externa do edifício

através de um tubo de pelo menos

100 cm

2

  de secção útil que não se

entupa acidentalmente.

Outro sistema possível, seria o de

capturar o ar em forma indirecta,

a partir de locais adjacentes que

não constituam partes comuns do

imóvel, ambientes com perigo de

incêndio, nem quartos de dormir,

que  possuam  um  conduto  de

ventilação comunicadora com a

parte externa.

A

Exemplos de abertura

de ventilação

para ar comburente

Aumento da fenda entre

porta e soalho

Local

adjacente

Local a ser

ventilado

•  Os gases de liquefeitos de petróleo, mais pesados do

que o ar, estagnam-se embaixo. Portanto, as salas que

contiverem cilindros de GLP devem possuir aberturas

para fora, de maneira que possibilitem o escoamento

para baixo dos eventuais escapes de gás. Portanto

os cilindros de GLP, mesmo vazios ou parcialmente

cheios, não devem ser instalados nem guardados em

lugares ou vãos a nível mais baixo do que o solo (caves

etc.). É oportuno deixar na cozinha apenas o cilindro

sendo utilizado, colocado de maneira a não ser sujeito

à acção directa de fontes de calor (fornos, chaminés,

esquentadores etc.) capazes de chegar a temperaturas

superiores a 50°C.

Encaixe

Para instalar correctamente o plano de cozedura é

necessário obedecer as seguintes regras:

•  Os móveis situados ao lado, com altura superior aquela

do plano de trabalho, devem ser situados ao menos 600

mm do bordo do mesmo plano.

•  Os  exaustores  devem  ser  instalados  segundo  os

requisitos  indicados  nos  livretes  de  instruções  dos

próprios exaustores e, em todo o caso, a uma distância

mínima do top de 650 mm (veja a figura).

•  Posicionar as partes suspensas adjacentes à capa em

uma altura mínima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado

embaixo de uma prateleira, esta

deverá estar pelo menos a 700 mm

do plano de trabalho.

•  O  vão  do  móvel  deverá  ter  as  medidas  indicadas  na

figura.

  Há  ganchos  prendedores  que  possibilitam  prender  o

plano sobre um top desde 20 até 40 mm. de espessura.

Para prender bem o plano é aconselhável utilizar todos

os ganchos que houver.

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

47

PT

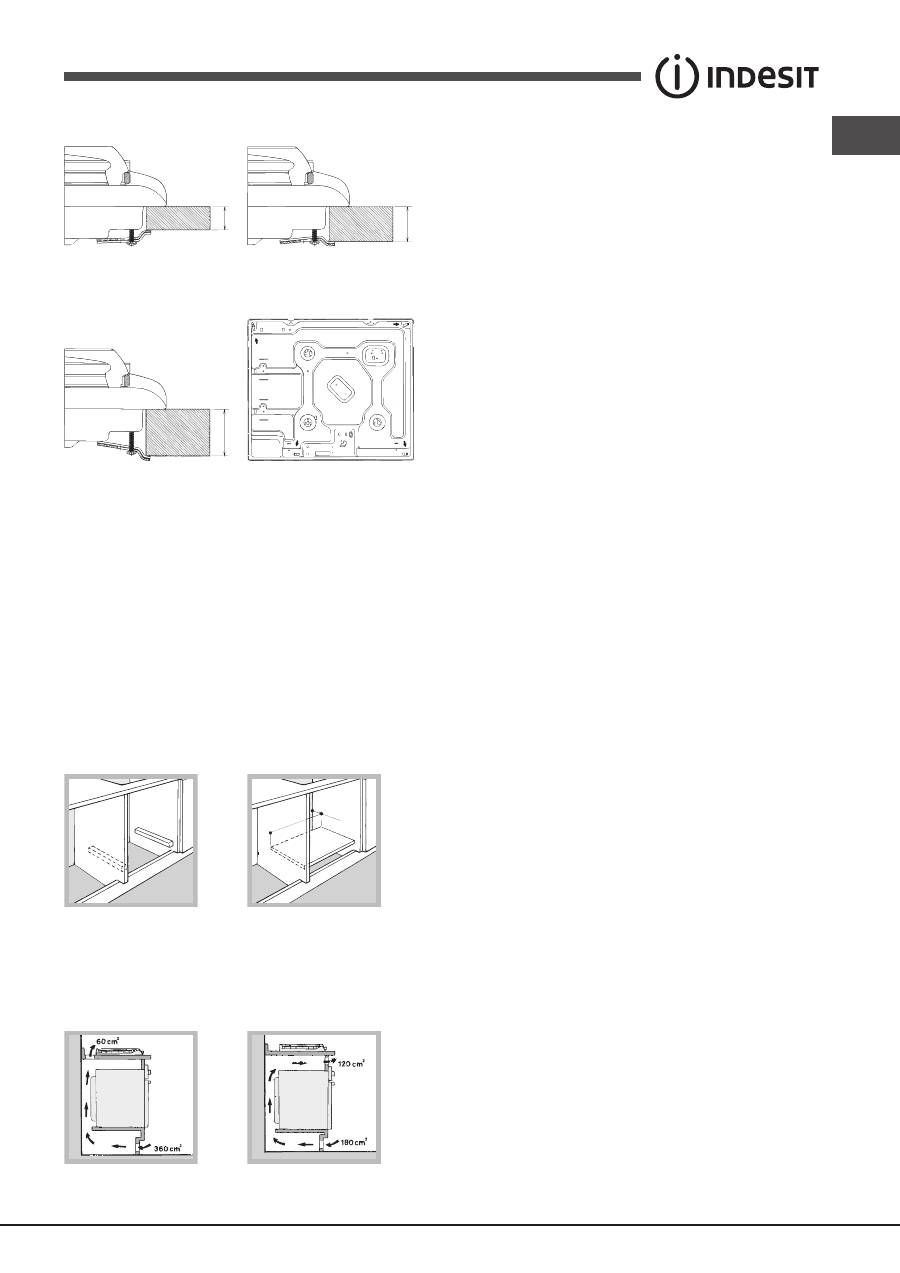

Esquema para prender os ganchos

20

30

Posição do gancho

Posição do gancho

para

H=20mm

 para

H=30mm

Frente

40

Posição do gancho

Atrás

para

H=40mm

!

 Utilize os ganchos fornecidos dentro da “embalagem dos

acessórios”.

•  Se o plano de cozedura não for instalado sobre um forno

de encaixar, é necessário inserir um painel de madeira

como isolamento. O mesmo deverá ser posicionado a uma

distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar

a parede traseira do vão. É preferível instalar o forno de

maneira  que  apoie-se  sobre  duas  ripas  de  madeira,  ou

sobre uma tábua com uma abertura de pelo menos 45 x

560 mm. (veja as figuras).

560 mm

.

45 mm.

No caso de instalação sobre um forno de encaixar sem

ventilação forçada de arrefecimento, para consentir uma

adequada  ventilação  no  interior  do  móvel  devem  ser

asseguradas tomadas de ar de entrada e saída (veja as

figuras).

!

  É  possível  instalar  o  plano  PI  640 AST/PIM  640 AST

somente sobre fornos de encaixe equipados com ventilação

de arrefecimento.

Ligação eléctrica

Os  planos  equipados  com  cabo  de  alimentação  de  três

pólos são predispostos para o funcionamento com uma

corrente alternada na tensão e a frequência de alimentação

indicada na placa de identificação (situada na parte inferior

do plano). A ligação à terra do cabo distingue-se pelas cores

amarelo - verde. No caso de instalação acima de um forno de

encaixar, a ligação eléctrica do plano e a do forno precisam

ser realizadas separadamente, seja por razões de segurança

eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas

para a carga indicada na placa de identificação.

No caso de uma ligação directa à rede, será necessário

interpor, entre o aparelho e a rede, um interruptor

omnipolar com abertura mínima entre os contactos de 3

mm. na dimensão certa para a carga e em conformidade

com as normas em vigor (a ligação à terra não deve ser

interrompida pelo interruptor). O cabo de alimentação deve

ser colocado de maneira que em nenhum ponto ultrapasse

de 50°C a temperatura do ambiente.

!

 O técnico instalador é responsável pela realização certa da

ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

•  a  tomada  tenha  uma  ligação  à  terra  e  seja  em

conformidade com a legislação;

•  a  tomada  tenha  a  capacidade  de  suportar  a  carga

máxima de potência da máquina, indicada na placa de

identificação;

•  a tensão de alimentação seja entre os valores da placa

de identificação;

•  a  tomada  seja  compatível  com  a  ficha  do  aparelho.

Em caso contrário, substitua a tomada ou a ficha; não

empregue extensões nem tomadas múltiplas.

!

 Depois de ter instalado o aparelho, o acesso ao cabo

eléctrico e à tomada da corrente deve ser fácil.

!

 O cabo não deve ser dobrado nem comprimido.

!

 O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados (veja a Assistência Técnica).

!

 A  empresa  exime-se  de  qualquer  responsabilidade  se

estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá

efectuar-se conforme prescrito pelas Normas Nacionais em

vigor, somente após ter controlado que o mesmo esteja

regulado para o tipo de gás com o qual será alimentado.

48

PT

Em caso contrário, efectuar as operações indicadas no

parágrafo “Adaptação a diferentes tipos de gás”.

Em caso de alimentação com gás líquido de botija, utilizar

reguladores de pressão em conformidade com as Normas

Nacionais em vigor.

!

 Para garantir um funcionamento seguro, uma utilização

de energia apropriada e maior duração da aparelhagem,

assegurar-se  que  a  pressão  de  alimentação  respeite

os valores indicados na tabela 1 “Características dos

queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

!

 A ligação do sistema de gás deve ser realizada de maneira

a não provocar solicitações de nenhum género ao aparelho.

Na rampa de alimentação do aparelho há uma junta em “L”

dirigível, cuja retenção é assegurada por uma guarnição.

Se for preciso girar a união será absolutamente necessário

trocar a guarnição de vedação (fornecida com o aparelho).

A junta de entrada de gás no aparelho tem rosca de 1/2

gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede

contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2

gás macho cilíndrica.

A instalação destes tubos deve ser efectuada de maneira

que  o  seu  comprimento,  em  condições  de  máxima

extensão, não seja maior de 2.000 mm. Quando a ligação

estiver  terminada,  assegure-se  de  que  o  tubo  metálico

flexível não entre em contacto com as partes móveis ou

fique amassado.

!

 Utilize exclusivamente tubos em conformidade com os

regulamentos e guarnições de retenção em conformidade

com os regulamentos nacionais em vigor.

Controle da vedação

!

 Ao terminar a instalação controlar a vedação de todas as

juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente

ao  para  o  qual  estiver  preparado  (indicado  na  etiqueta

presa na parte inferior do plano ou na embalagem), será

necessário trocar os bicos dos queimadores mediante as

seguintes operações:

1. tire as grades do plano e solte os queimadores do lugar.

2. desparafusar os bicos utilizando uma chave a tubo de

7mm,  e  substituí-los  com  aqueles  apropriados  para

o novo tipo de gás (ver tabela 1 “Características dos

queimadores e dos bicos”).

3. monte outra vez as partes, realizando estas operações

na ordem contrária.

4. no  final  da  operação,  troque  a  velha  etiqueta  de

calibragem por outra corresponda ao novo tipo de gás

utilizado,  que  se  encontram  nos  nossos  centros  de

assistência técnica.

•  Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação

de ar primário.

•  Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o

parafuso de regulação situado

no interior ou ao lado da haste da

torneira  até  obter  uma  pequena

chama regular.

3. Verifique se ao girar rapidamente o botão da posição de

máximo até a de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança

(termopar), em caso de não funcionamento do dispositivo

com os queimadores no mínimo, aumente a capacidade

dos próprios mínimos mediante o parafuso de regulação.

5. Depois de realizar a regulação, restabeleça os lacres

situados nos ‘by-pass’ com cera lacre ou materiais

equivalentes.

!

 No caso dos gases líquidos, o parafuso de regulação deve

ser atarraxado até o fundo.

!

 Ao  terminar  a  operação  substitua  a  velha  etiqueta  de

calibragem com a que corresponde ao novo gás utilizado

que se acha nos nossos Centros de Assistência Técnica.

!

 Se a pressão do gás utilizado for diferente (ou variável)

daquela  prevista,  é  necessário  instalar  na  tubagem  de

entrada um regulador de pressão (conforme as Normas

Nacionais em vigor).

Ligações

eléctricas

PLACA DAS CARACTERÍSTICAS

ver quadro das características

Este aparelho é em conformidade com as

seguintes Directivas da Comunidade Europeia:

- 2006/95/CEE de 12/12/06 (Baixa Tensão) e

posteriores modificações

- 2004/108/CEE de 15/12/04 (Compatibilidade

Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores

modificações.

- 2009/142/CEE de 30/11/09 (Gás) e

posteriores modificações.

- 2012/19/CEE e posteriores modificações.

49

PT

Características dos queimadores e bicos

Tabela 1

Nominal (mbar)

Minima (mbar)

Màxima (mbar)

28-30

20

35

37

25

45

20

17

25

Ràpido (R)

Semi Ràpido (S)

Auxiliar (A)

Coroa Tripla (TC)

Pressões

de

alimentação

Queimador

Diâmetro

(mm)

Poténcia

térmica

kW (p.c.s.*)

100

75

55

130

3.00

1.90

1.00

3.25

Nomin.

Reduz.

0.70

0.40

0.40

1.50

By-pass

1/100

(mm)

39

28

28

61

(1)

41

30

30

57

Bico

1/100

Capacidad*

g/h

(mm)

***

86

70

50

91

Bico

1/100

Capacidad*

l/h

(mm)

116

106

79

133

286

181

95

309

218

138

73

236

**

214

136

71

232

Gás Liquido

Gás Metano

*

A 15°C e 1013,25 mbars-gás seco

**

Propano

P.C.S. = 50,37 MJ/Kg.

***

Butano

P.C.S. = 49,47 MJ/Kg.

Natural

P.C.S. = 37,78 MJ/m

3

(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas

S

S

A

R

S

A

R

S

S

A

TC

PI 640

PI 640 A

PI 640 IB

PI 640 AS

PI 640 A R

PI 640 S

PI 640 AS R

PIM 640 AS

PIM 640 S

PIM 640 AS EX

PIM 640 A

PI 631

PI 631 IB

PI 631 A

PI 631 AS

PIM 631 AS

PI 640 AST

PIM 640 AST

! É possível instalar o plano PI 640 AST/PIM 640 AST somente sobre fornos de encaixe equipados com ventilação

de arrefecimento.
