Pioneer FH-P80BT: Table des matières Connexions des appareils

Table des matières

Connexions des appareils

Connexions des appareils ................... 2

Remarque

Raccordement du câble d’alimentation ........ 4

Raccordement à un amplificateur de

• Si cet appareil est installé dans un véhicule sans

puissance séparé

............................................

6

position ACC (accessoire) sur le commutateur

d’allumage, le câble rouge doit être connecté

à une borne qui peut détecter la position du

Installation ............................................. 8

commutateur d’allumage. Sinon, la batterie risque

de se décharger.

Avant d’installer cet appareil ......................... 8

Installation en utilisant le support principal

C

et le support latéral ................................... 8

A

C

O

O

F

N

F

N

F

F

O

O

Installation à l’aide des perçages sur

S

S

T

T

le côté de l’appareil ................................... 9

A

A

R

R

T

T

Installation du microphone .......................... 10

Installation du microphone

sur le pare-soleil ........................................10

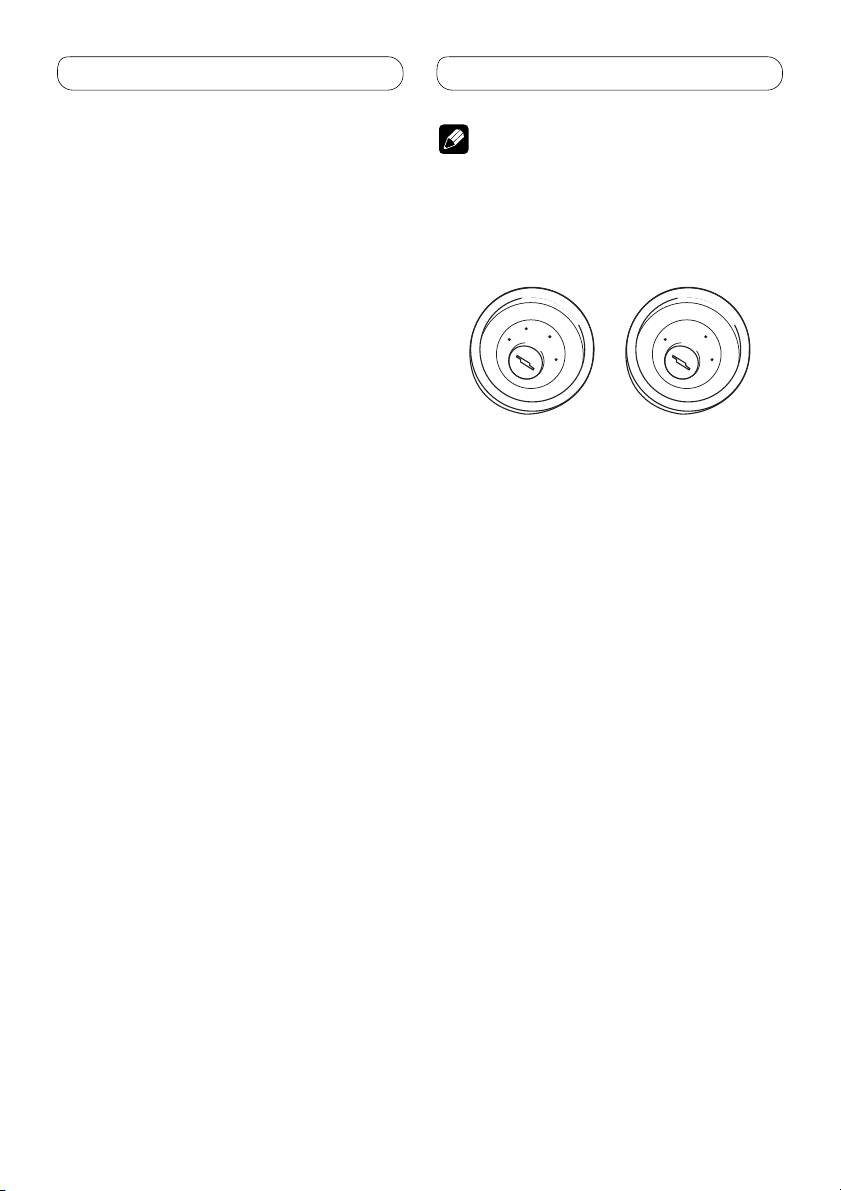

Position ACC

Pas de p

osition ACC

Installation du microphone sur la colonne

de direction ............................................... 10

• Utiliser cet appareil dans d’autres conditions

que les conditions suivantes peut entraîner un

Ajustement de l’angle du microphone ....... 11

incendie ou un mauvais fonctionnement.

— Véhicule avec une batterie de 12 volts et une

mise à la masse négative.

— Enceintes de 50 W (valeur de sortie) et de 4

ohms à 8 ohms (valeur d’impédance).

• Pour éviter tout court-circuit, surchauffe ou

mauvais fonctionnement, assurez-vous de suivre

les instructions ci-dessous.

— Déconnectez la borne négative de la batterie

avant l’installation.

— Fixez solidement les câbles avec des serre-

câbles ou du ruban adhésif. Pour protéger

le câblage, entourez-le de ruban adhésif à

l’endroit où il est en contact avec des pièces

métalliques.

— Tenez tous les câbles à l’écart des parties

mobiles, telles que le levier de vitesse et les

rails des sièges.

— Tenez tous les câbles à l’écart des endroits

chauds, tels que les sorties du chauffage.

— Ne faites pas passer le câble jaune par un

trou dans le compartiment du moteur pour le

connecter à la batterie.

— Recouvrez tous les câbles non connectés avec

du ruban isolant.

— Ne raccourcissez aucun câble.

— Ne coupez jamais l’isolant du câble

d’alimentation de cet appareil afin partager

l’alimentation avec un autre appareil. La

capacité électrique du câble est limitée.

— Utilisez un fusible de la valeur donnée.

— Ne connectez jamais le câble négatif des

enceintes directement à la masse.

— N’attachez jamais ensemble plusieurs câbles

négatifs de plusieurs enceintes.

2
