Pioneer FH-P80BT: Anschließen der Geräte

Anschließen der Geräte

— Schließen Sie das negative Lautsprecherkabel

nie direkt an die Erdung an.

— Bündeln Sie nie die negativen Kabeln

mehrerer Lautsprecher.

• Das Steuersignal wird über das blaue/

weiße Kabel ausgegeben, wenn dieses

Geräts eingeschaltet wird. Schließen Sie

es an eine System-Fernbedienung eines

externen Leistungsverstärkers oder an die

Autoantennenrelais-Steuerungsklemme

des Fahrzeugs an (max. 300 mA, 12 V

Gleichspannung). Wenn das Fahrzeug

mit einer Fensterantenne ausgestattet ist,

schließen Sie es an die Antennenverstärker-

Stromversorgungsklemme an.

• Schließen Sie das blaue/weiße Kabel nie an

Deutsch

die Leistungsklemme des Verstärkers an.

Außerdem darf das blaue/weiße Kabel nicht

an die Leistungsklemme der Auto-Antenne

angeschlossen werden. Ein solcher Anschluss

könnte zu einer Belastung der Batterie führen und

Funktionsstörungen verursachen.

• Die IP-BUS-Leitungen sind farbcodiert. Achten

Sie immer darauf, Leitungen derselben Farbe

miteinander zu verbinden.

• Das schwarze Kabel ist das Erdungskabel. Dieses

Kabel ist getrennt von der Erde von Hochstrom-

Geräten, wie z. B. Leistungsverstärkern, zu

erden. Anderenfalls besteht die Gefahr einer

Beschädigung der Geräte oder eines Brandes,

falls die Erdungsstelle versehentlich abgetrennt

wird.

3

Anschließen der Geräte

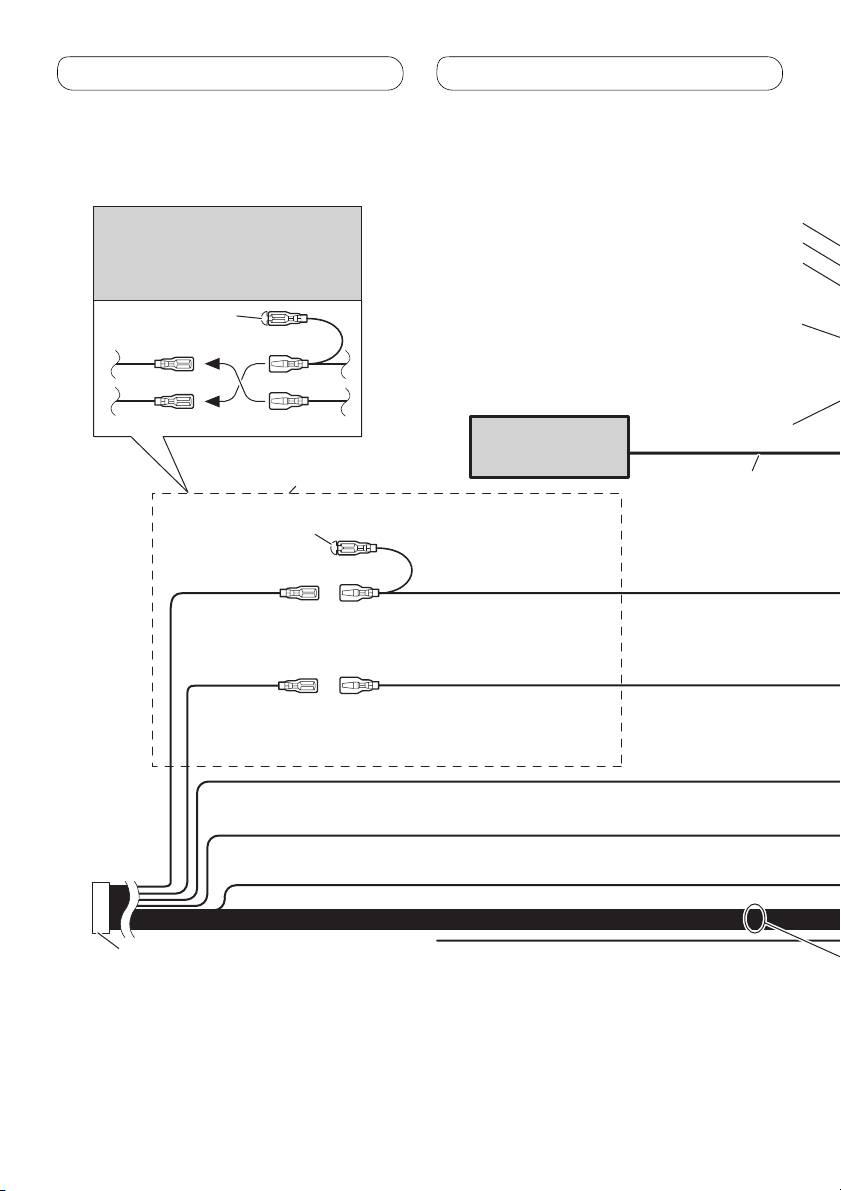

Anschluss des Stromkabels

Hinweis

Ausgang für vorderen Zusatzlautsprecher

Je nach Art des Fahrzeugs besitzen

Ausgang für hintere Zusatzlautsprecher

3* und 5* u. U. unterschiedliche

Subwoofer-Ausgang

Funktionen. Verbinden Sie in einem

solchen Fall 2* mit 5* und 4* mit 3*.

1*

Antennebuchse

3* 2*

4*5*

IP-BUS-Eingang (Blau)

Multi-CD-Player

Verbinden Sie Leitungen

(getrennt erhältlich)

derselben Farbe miteinander.

IP-BUS-Kabel

Kappe (1*)

Wenn dieser Steckverbinder

nicht verwendet wird,

lassen Sie die Kappe

aufgesetzt.

Gelb (3*)

Gelb (2*)

Reserve

An eine Stromversorgung anschließen,

(oder Zubehör)

die immer Gleichstrom von 12 V führt.

Rot (5*)

Rot (4*)

Zubehör

An eine Stromversorgung anschließen,

(12 V Gleichspannung), die mit dem

(oder Reserve)

Zündschloss ein-/ausgeschaltet wird.

Orangefarben/weiß

An die Lichtschalterklemme anschließen.

Schwarz (Erdung)

An ein sauberes Metallteil anschließen, das von Farbe frei ist.

ISO-Anschluss

Gelb/schwarz

Hinweis

Falls Sie ein Gerät mit Stummschaltfunktion

Bei einigen Fahrzeugen kann der

(Mute) verwenden, verdrahten Sie dieses Kabel

ISO-Steckverbinder in zwei Hälften geteilt

mit der Audio Mute-Leitung am entsprechenden

sein. In diesem Fall ist der Anschluss

Gerät. Andernfalls die Audio Mute-Leitung frei

unbedingt an beiden Steckverbindern

von Anschlüssen lassen.

vorzunehmen.
