Pioneer FH-P80BT: Подключение устройств

Подключение устройств

Данное устройство

Входной сигнал микрофона

14 см

Микрофон

4 м

Гнездо AUX (3.5 ø)

Используйте стереокабель с

мини-штекером для

подключения вспомогательной

аппаратуры.

Плавкий

предохранитель

Дистанционный монтажный вход

(10 A)

Адаптер жестко смонтированного

дистанционного управления может быть

подключен (продается отдельно).

1,5

м

USB кабель

Подключить к отдельно

продающемуся устройству USB.

Синий/белый

Подключите к клемме системы контроля

усилителя мощности (макс. 300 мА 12 В пост. ток).

Синий/белый (7*)

Подключите к клемме управления реле

автомобильной антенны (макс. 300 мА 12 В пост. ток).

Синий/белый (6*)

Расположение штырей ISO разъема может

быть различным в зависимости от типа

автомобиля. Соедините 6* и 7* когда штырь

5 это штырь типа управления антенны. В

других типах автомобилей никогда не

соединяйте 6* и 7*.

Примечание

• Измените исходные настройки данного

устройства (См. Руководство по эксплуатации).

Низкочастотный динамик данного устройства

обеспечивает монофонический выходной сигнал.

• Когда используется Низкочастотный динамик

70 Вт (2 Ω), будьте уверены, что соединили

Фиолетовый провод с Фиолетово/Черным

Провода динамиков

проводом данного устройства. Ничего не

Белый: Передний левый 

соединяйте с Зеленым проводом и Зелено/

Pycckий

Белый/черный: Передний левый 

Черным проводом.

Серый: Передний правый 

Серый/черный: Передний правый 

Зеленый: Задний левый  или низкочастотный динамик 

Зеленый/черный: Задний левый  или низкочастотный динамик 

Фиолетовый: Задний правый  или низкочастотный динамик 

Фиолетовый/черный: Задний правый  или низкочастотный динамик 

5

Подключение устройств

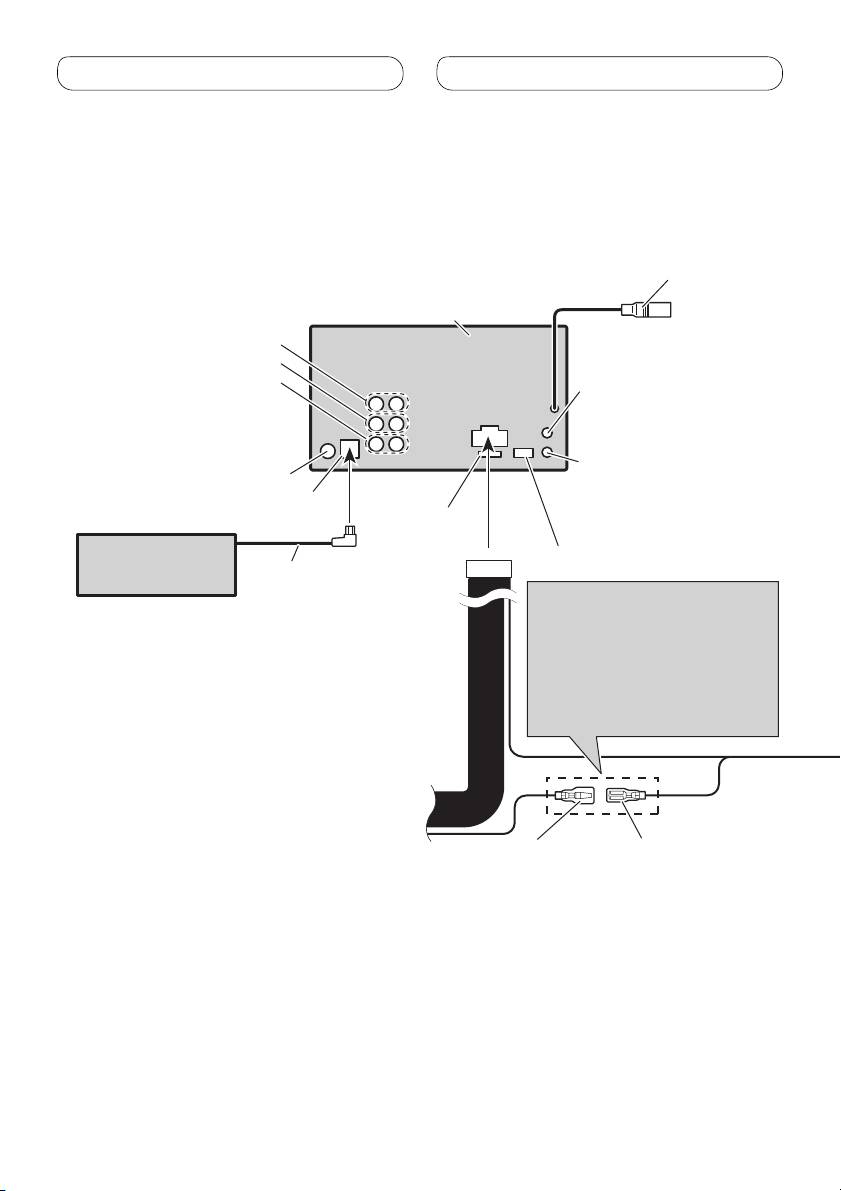

Соединение с усилителем мощности, который продается

отдельно

Входной сигнал микрофона

(Ссылка на страницы 4, 5.)

14 см

Данное устройство

Передний выход

Задний выход

Выход низкочастотного

Гнездо AUX

динамика

(Ссылка на страницы 4, 5.)

Дистанционный монтажный вход

Гнездо антенны

Адаптер жестко смонтированного

Разъем для подключения

Плавкий

дистанционного управления может

IP-BUS (голубой)

предохранитель

быть подключен (продается

(10 A)

отдельно).

Многодисковый

Ссылка на страницы 4, 5.

проигрыватель

Кабель IP-BUS

(продается отдельно)

Расположение штырей ISO

разъема может быть различным

в зависимости от типа

автомобиля. Соедините 6* и 7*

когда штырь 5 это штырь типа

управления антенны. В других

типах автомобилей никогда не

соединяйте 6* и 7*.

Ссылка на страницы 4, 5.

Синий/белый (6*)

Синий/белый (7*)

Подключите к клемме

управления реле

автомобильной антенны

(макс. 300 мА 12 В пост.

ток).

6
