Pioneer FH-P80BT: Anschließen der Geräte

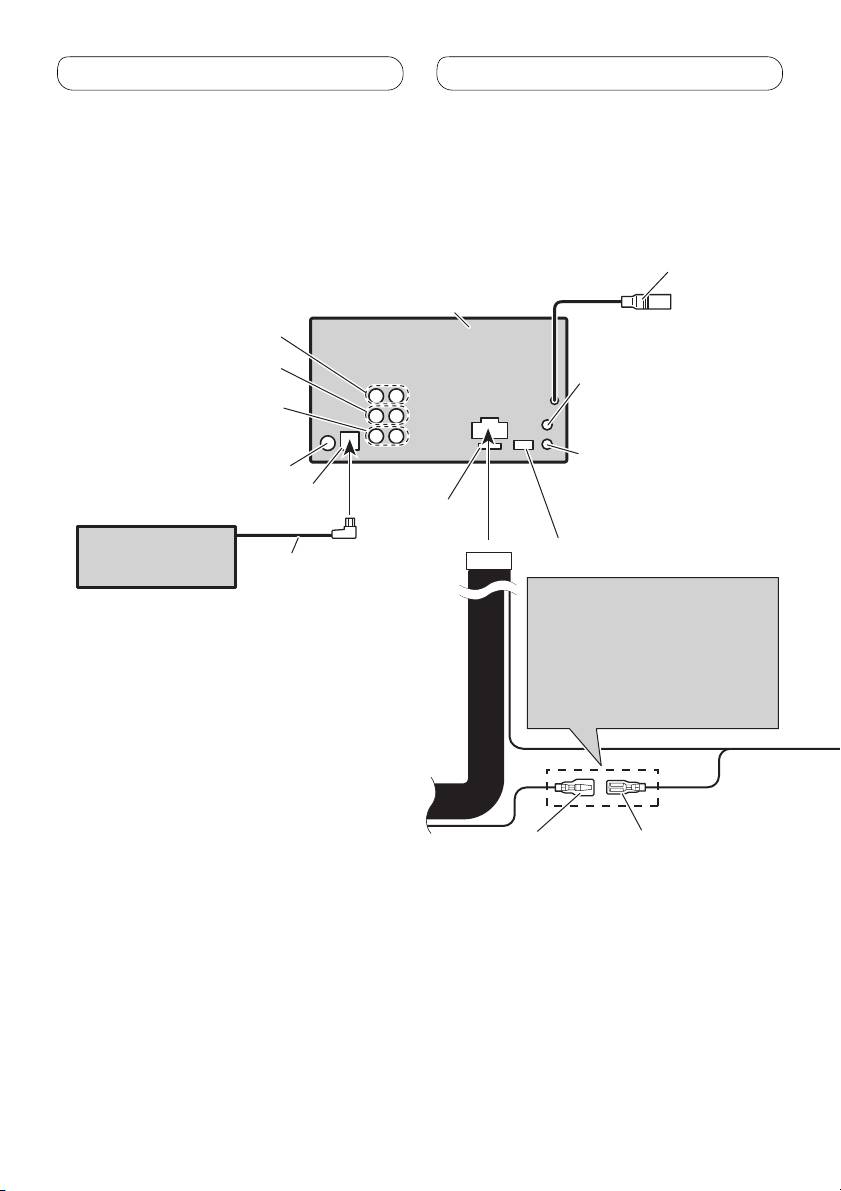

Anschließen der Geräte

Dieses Produkt

Mikrofoneingang

14 cm

Mikrofon

4 m

AUX-Buchse (3.5 ø)

Zur Verbindung mit

Zusatzausrüstung

verwenden Sie ein

Stereo-Ministeckerkabel.

Deutsch

Buchse für die verdrahtete Fernbedienung

Sicherung

Hier kann ein Drahtfernbedienungsadapter

(10 A)

(getrennt erhältlich) angeschlossen werden.

1,5 m

USB-Kabel

Für den Anschluss an das separat

erhältliche USB-Gerät.

Blau/weiß

An den Systemsteuerungs-Anschluss des

Leistungsverstärkers (max. 300 mA, 12 V

Gleichspannung) anschließen.

Blau/weiß (7*)

An die die Autoantennenrelais-Steuerungsklemme

anschließen (max. 300 mA, 12 V Gleichspannung).

Blau/weiß (6*)

Die Pin-Position des ISO-Anschlusses hängt vom

Fahrzeugtyp ab. 6* und 7* anschließen, wenn es

sich bei Pin 5 um einen Antennensteuerungstyp

handelt. Bei einem anderen Fahrzeugtyp 6* und

7* niemals anschließen.

Hinweise

• Ändern Sie die Grundeinstellung dieses Geräts (siehe

Bedienungsanleitung). Der Subwoofer-Ausgang dieses

Geräts ist Mono.

• Bei Verwendung eines Subwoofers von 70 W (2 Ω)

achten Sie darauf, den Anschluss an die violetten und

violetten/schwarzen Leitungen dieses Geräts

herzustellen. Stellen Sie keinen Anschluss mit den

Lautsprecherzuleitungen

grünen und grünen/schwarzen Leitungen her.

Weiß: Vorne links 

Weiß/Schwarz: Vorne links 

Grau: Vorne rechts 

Grau/Schwarz: Vorne rechts 

Grün: Hinten links  oder Subwoofer 

Grün/Schwarz: Hinten links  oder Subwoofer 

Violett: Hinten rechts  oder Subwoofer 

Violett/Schwarz: Hinten rechts  oder Subwoofer 

5
