Pioneer FH-P80BT: Aansluiten van de toestellen

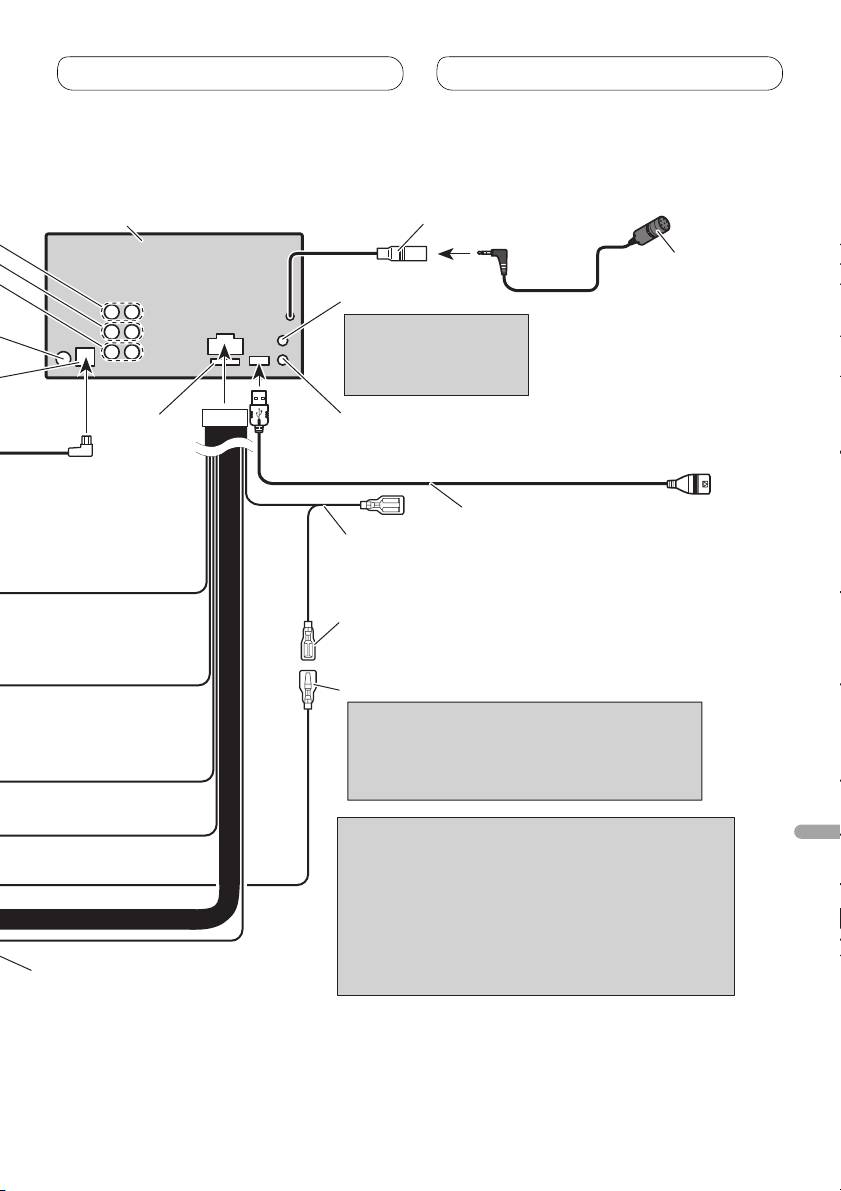

Aansluiten van de toestellen

Dit product

Microfoon ingangsaansluiting

14 cm

Microfoon

4 m

AUX aansluiting (3.5 ø)

Gebruik een kabel met

een stereo ministekker

voor het aansluiten van

externe apparatuur.

Afstandsbediening met draad

Zekering (10 A)

Er kan een adapter voor een afstandsbediening met

draad worden aangesloten (los verkrijgbaar).

1,5 m

USB kabel

Sluit deze aan op een los verkrijgbaar

USB apparaat.

Blauw/wit

Verbinden met de systeembedieningsaansluiting van

de eindversterker (max. 300 mA 12 V gelijkstroom).

Blauw/wit (7*)

Verbinden met de stuuraansluiting van het relais

van de antenne van het voertuig (max. 300 mA

12 V gelijkstroom).

Blauw/wit (6*)

De penposities van de ISO stekker hangen mede

af van het type voertuig. Sluit 6* en 7* aan

wanneer pen 5 de antenne aanstuurt. In andere

typen voertuigen hoeft u 6* en 7* helemaal niet

aan te sluiten.

Opmerkingen

Nederlands

• Verander de basisinstelling van dit toestel (zie

bladzijde de Gebruiksaanwijzing). De subwoofer

weergave van dit toestel is in mono.

• Bij gebruik van een subwoofer van 70 W (2 Ω),

moet u erop letten dat u de aansluiting verricht met

de paarse en paars/zwarte draden van dit toestel.

Sluit niets aan op de groene en groen/zwarte

Luidsprekerdraden

draden.

Wit: Links voor 

Wit/zwart: Links voor 

Grijs: Rechts voor 

Grijs/zwart: Rechts voor 

Groen: Links achte  of subwoofer 

Groen/zwarte: Links achte  of subwoofer 

Paars: Rechts achter  of subwoofer 

Paars/zwarte: Rechts achter  of subwoofer 

5

Aansluiten van de toestellen

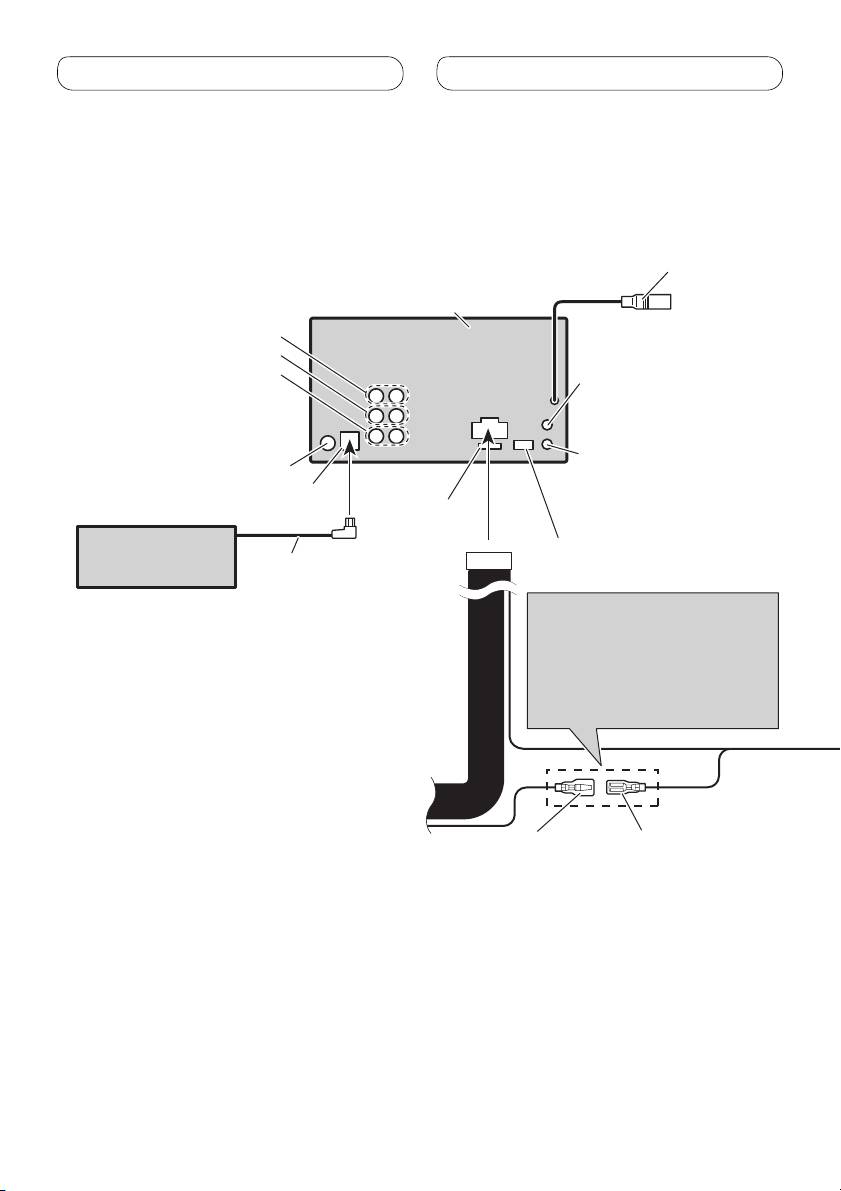

Aansluiten op een los verkrijgbare eindversterker

Microfoon ingangsaansluiting

(Zie bladzijde 4 t/m 5.)

14 cm

Dit product

Voor-uitgang

Achter-uitgang

Subwoofer uitgang

AUX aansluiting (3.5 ø)

(Zie bladzijde 4 t/m 5.)

Afstandsbediening met draad

Antenne-aansluiting

Er kan een adapter voor een

IP-BUS ingangsaansluiting

afstandsbediening met draad

(Blauw)

worden aangesloten (los

Zekering (10 A)

verkrijgbaar).

Multi CD-wisselaar

Zie bladzijde 4 t/m 5.

(los verkrijgbaar)

IP-BUS-kabel

De penposities van de ISO stekker

hangen mede af van het type

voertuig. Sluit 6* en 7* aan

wanneer pen 5 de antenne

aanstuurt. In andere typen

voertuigen hoeft u 6* en 7*

helemaal niet aan te sluiten.

Zie bladzijde 4 t/m 5.

Blauw/wit (7*)

Blauw/wit (6*)

Verbinden met de

stuuraansluiting van het

relais van de antenne van het

voertuig (max. 300 mA 12 V

gelijkstroom).

6
