Conexión de las unidades

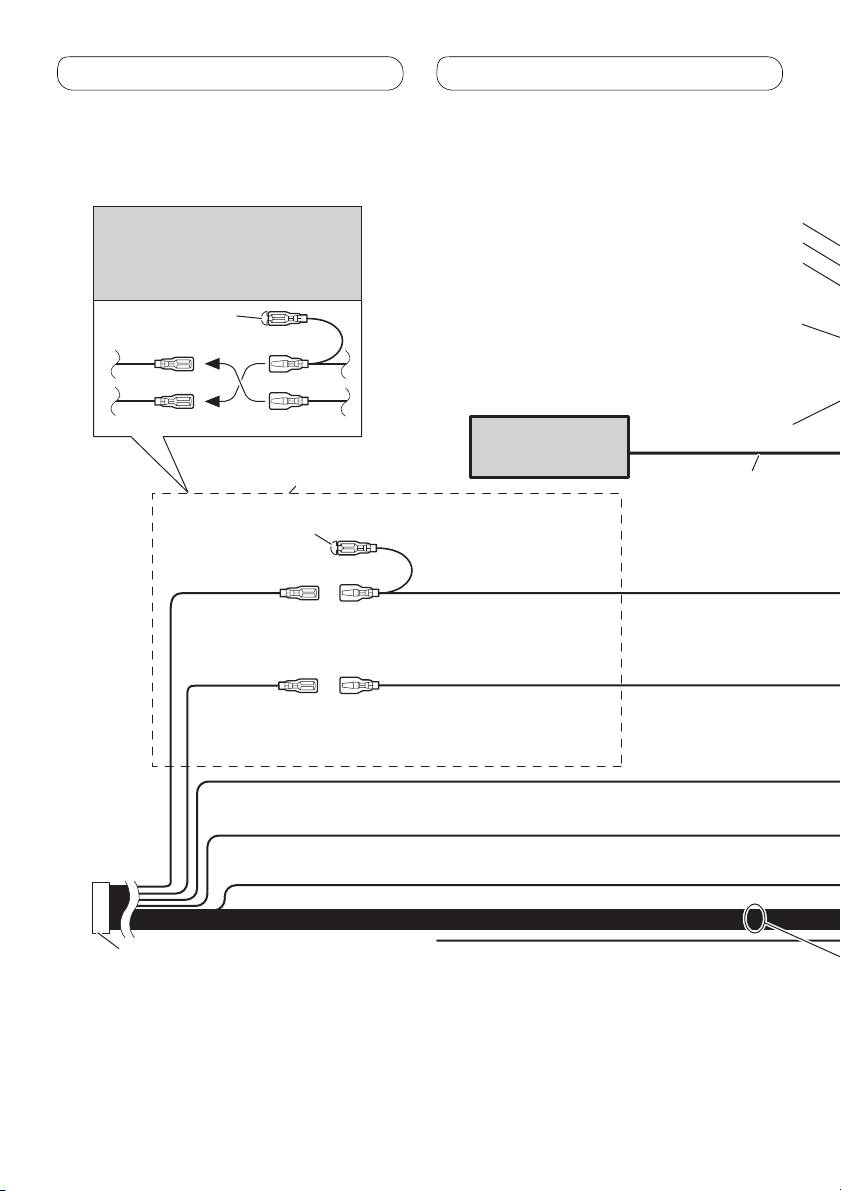

Conexión del cable de alimentación

Nota

Salida delantera

Dependiendo del tipo de vehículo, la

Salida trasera

función de 3* y 5* puede ser

Salida de altavoz de subgrave

diferente. En este caso, asegúrese de

conectar 2* a 5* y 4* a 3*.

1*

Toma de antena

3* 2*

4*5*

Reproductor de

Entrada IP-BUS (Azul)

Multi-CD (vendido

Conecte los hilos del mismo

separadamente)

color a cada otro.

Cable IP-BUS

Tapa (1*)

No quite la tapa

cuando no se utiliza

este terminal.

Amarillo (3*)

Amarillo (2*)

Reserva

Conecte el terminal de suministro

(o accesorio)

de 12 V constante.

Rojo (5*)

Rojo (4*)

Accesorio

Conecte al terminal controlado por del

(o reserva)

interruptor de encendido (12 V CC).

Anaranjado/blanco

Conecte al terminal de interruptor de iluminación.

Negro (masa de la carrocería)

Conecte a un punto de metal limpio, libre de pintura.

Conector ISO

Amarillo/negro

Nota

Si se utiliza un equipo con función de

En algunos vehículos, puede que el

silenciamiento, conecte este conductor

conector ISO esté dividido en dos. En

con el conductor de silenciamiento de

este caso, asegúrese de conectar a

audio en tal equipo. Si no, mantenga el

ambos conectores.

enmudecimiento de audio libre de

cualquier conexión.
