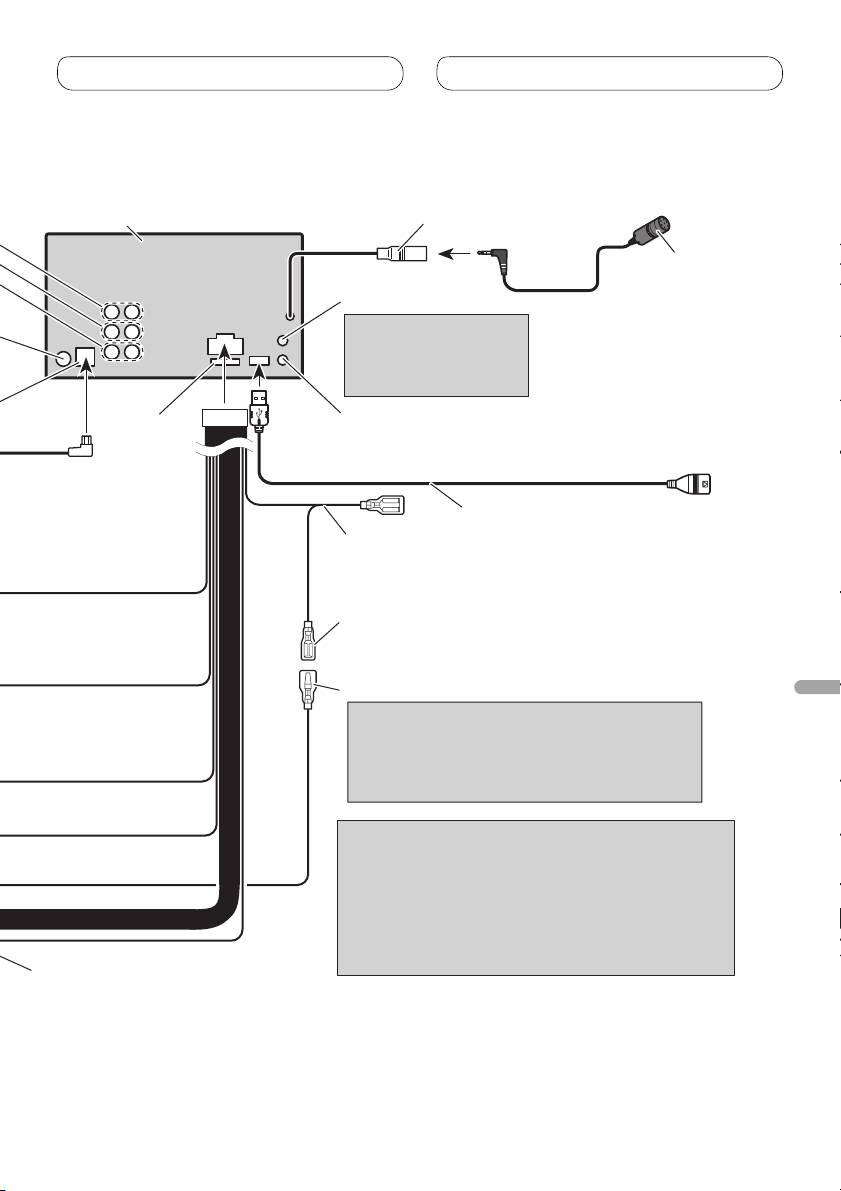

Collegamento delle unità
Questo apparecchio
Ingresso microfono
14 cm
Microfono
4 m
Presa AUX (3.5 ø)
Per il collegamento
all’apparecchio ausiliario
utilizzate un cavo con
spina stereo mini.
Ingresso del telecomando a filo
Fusibile (10 A)
Qui si collega l’adattatore del
telecomando a filo (venduto a parte).
1,5 m
Cavo USB
Da collegare a una periferica USB
acquistata a parte.
Blu/bianco
Da collegare al terminale di controllo di sistema
dell’amplificatore di potenza (massimo 300 mA 12 V CC).
Blu/bianco (7*)
Da collegare al terminale di controllo del relé
dell’antenna automatica (massimo 300 mA 12 V CC)
Blu/bianco (6*)
Italiano
La posizione dei contatti del connettore ISO può
differire in funzione del tipo di veicolo. Collegare
6* e 7* qualora il contatto 5 sia del tipo per
controllo dell’antenna. In altri tipi di veicolo 6* e
7* non devo mai essere collegati.
Note
• Cambiare l’impostazione iniziale di questa unità (far
riferimento al manuale d’istruzioni per l’uso).
L’uscita subwoofer di questa unità è di tipo mono.
• Se s’impiega un subwoofer da 70 W (2 Ω) è
necessario collegarlo con i cavi viola e viola/nero di
questa unità. Nulla deve invece essere collegato con
i cavi verde e verde/nero.
Cavi altoparlanti
Bianco: Anteriore sinistro
Bianco/nero: Anteriore sinistro
Grigio: Anteriore destro
Grigio/nero: Anteriore destro
Verde: Posteriore sinistro o subwoofer
Verde/nero: Posteriore sinistro o subwoofer
Viola: Posteriore destro o subwoofer
Viola/nero: Posteriore destro o subwoofer
5

Collegamento delle unità

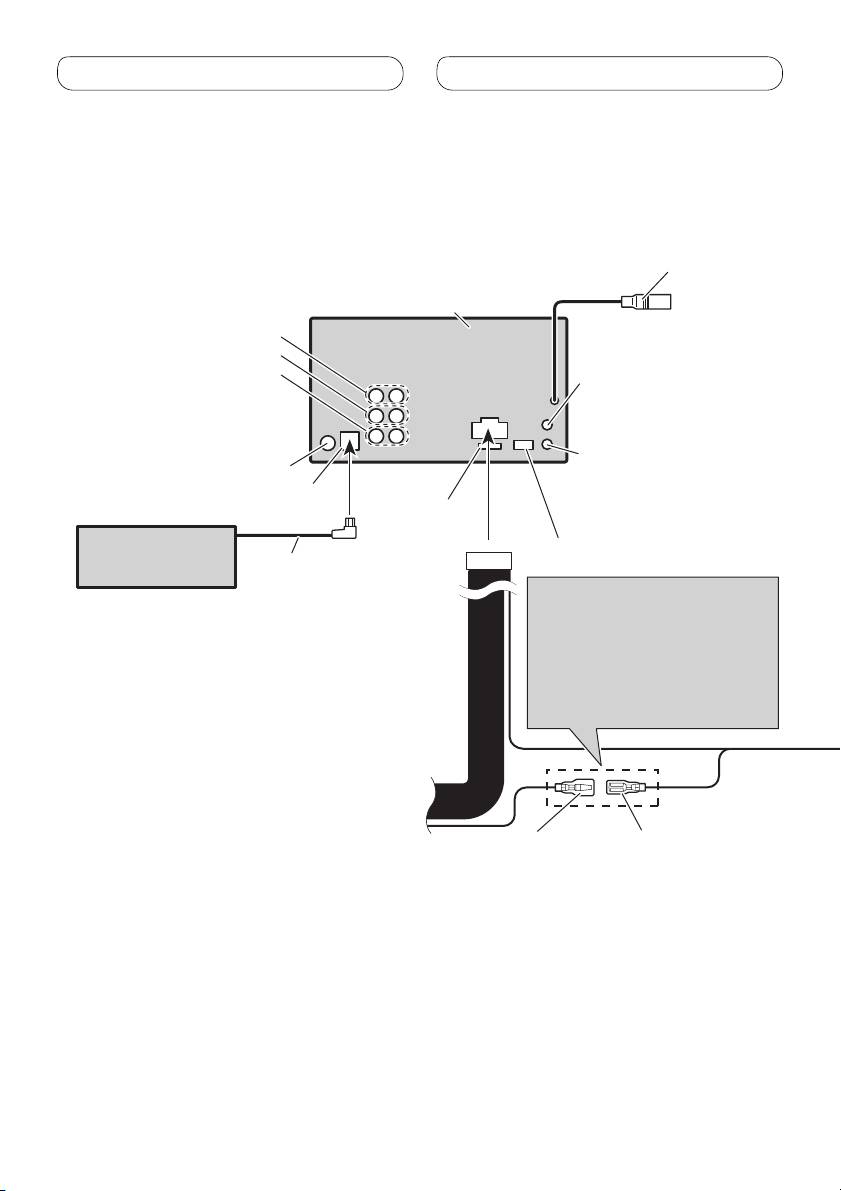

Collegamento ad un amplificatore di potenza venduto
separatamente
Ingresso microfono
(Consultare le pagine 4 e 5.)
14 cm
Questo apparecchio
Uscita anteriore
Uscita posteriore
Uscita del subwoofer
Presa AUX (3.5 ø)
(Consultare le pagine 4 e 5.)
Ingresso del telecomando a filo
Presa d’antenna
Qui si collega l’adattatore del
telecomando a filo (venduto a
Ingresso IP-BUS (Blu)
Fusibile (10 A)
parte).
Multilettore CD
Consultare le pagine 4 e 5.
(venduto a parte)
Cavo IP-BUS
La posizione dei contatti del
connettore ISO può differire in
funzione del tipo di veicolo.
Collegare 6* e 7* qualora il
contatto 5 sia del tipo per
controllo dell’antenna. In altri tipi
di veicolo 6* e 7* non devo mai
essere collegati.
Consultare le pagine 4 e 5.
Blu/bianco (7*)
Blu/bianco (6*)
Da collegare al terminale di
controllo del relé
dell’antenna automatica
(massimo 300 mA 12 V CC).
6
