Pioneer FH-P80BT: Conexión de las unidades

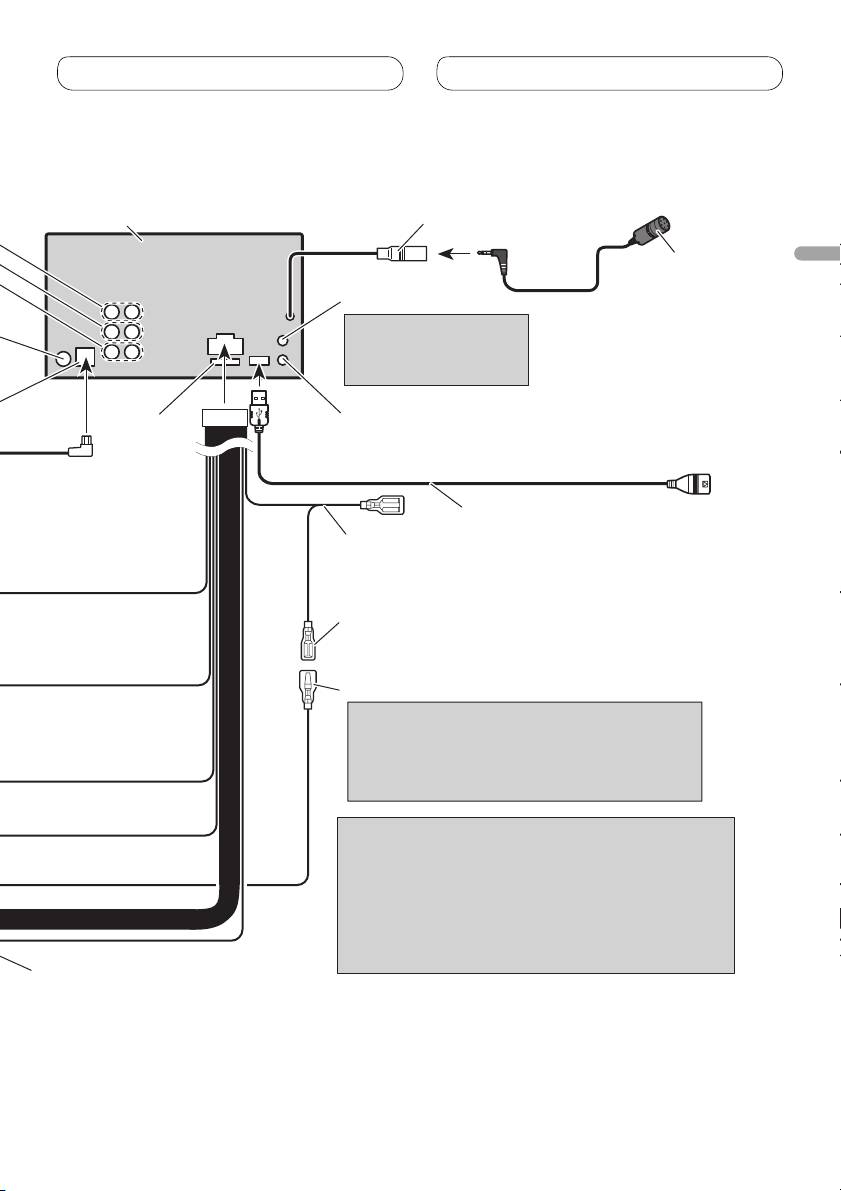

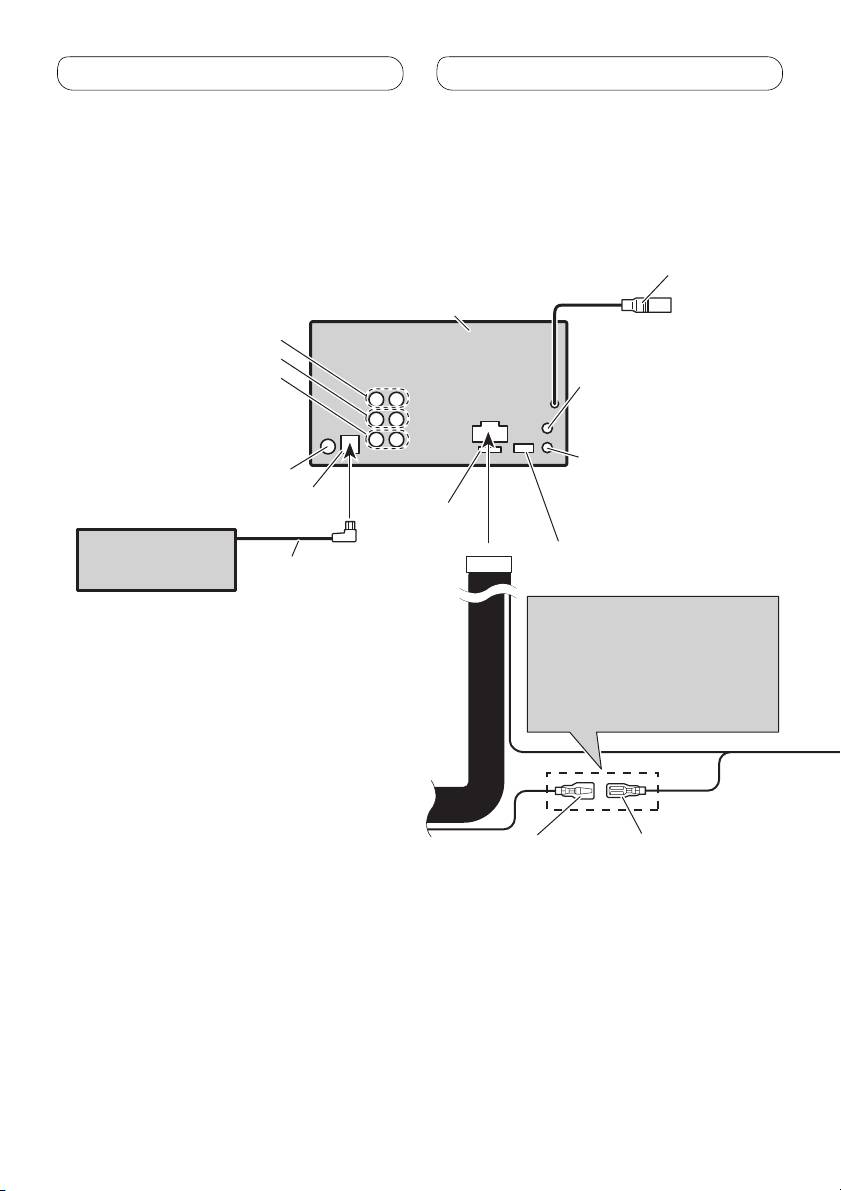

Conexión de las unidades

Este producto

Entrada del micrófono

14 cm

Micrófono

Español

4 m

Jack AUX (3.5 ø)

Utilice un cable con

clavija mini estéreo

con el equipo auxiliar.

Entrada remota cableada

Fusible (10 A)

Se puede conectar el adaptador de control

remoto cableado (vendido separadamente).

Cable USB

1,5 m

Conecte al dispositivo USB vendido

separamente.

Azul/blanco

Conecte al terminal de control de sistema del

amplificador de potencia (máx. 300 mA 12 V CC).

Azul/blanco (7*)

Conecte al terminal de control de relé de

antena automática (máx. 300 mA 12 V CC).

Azul/blanco (6*)

La posición de los contactos del conector ISO

difiere dependiendo del tipo del vehículo. Conecte

6* y 7* cuando el contacto 5 es del tipo de control

de antena. En otros tipos de vehículo, no conecte

nunca 6* y 7*.

Notas

• Cambie el ajuste inicial de esta unidad (refiérase al

manual de operación). La salida de altavoz de

subgraves de esta unidad es monofónica.

• Cuando utilice un altavoz de subgraves de 70 W

(2 Ω), asegúrese de conectarlo con los hilos Violeta

y Violeta/negro de esta unidad. No conecte nada

con los hilos Verde y Verde/negro.

Hilos de altavoz

Blanco: Izquierda delantera 

Blanco/negro: Izquierda delantera 

Gris: Derecha delantera 

Gris/negro: Derecha delantera 

Verde: Izquierda trasera  o altavoz de subgraves 

Verde/negro: Izquierda trasera  o altavoz de subgraves 

Violeta: Derecha trasera  o altavoz de subgraves 

Violeta/negro: Derecha trasera  o altavoz de subgraves 

5
