Asus WL-320gE – страница 4

WL-320gE Snelle startgids van access-point

ASUS WLAN Device Discovery

Met ASUS WLAN Device Discovery kunt u de TCP/IP-instellingen van de WL-320gE

veranderen.

ASUS WLAN Device Discovery starten:

Start

ASUS WLAN Device Discovery

in het

Start

-menu en klik in

Cong

op het apparaat

5) Toegang tot de webpagina

Het adres handmatig opgeven

Om handmatig het standaard IP-adres van de WL-320gE op te geven, typt u deze URL in de

webbrowser

: http://192.168.1.1

Is het IP van uw computer niet in hetzelfde

subnet als de ASUS WL-320gE. (192.168.1.X),

dan moet u het veranderen. Het laatste

nummer in het IP-adres kan alles zijn tussen

2 en 254, mits het niet al in gebruik is bij een

ander apparaat. Gateway is niet nodig.

Nederlands

(Dit is de verkeerde instelling.)

(Dit is de juiste instelling.)

Opmerking: U kunt de TCP/IP-instellingen ook veranderen met de

netwerkeigenschappen van Windows zoals eerder is getoond.

63

WL-320gE Snelle startgids van access-point

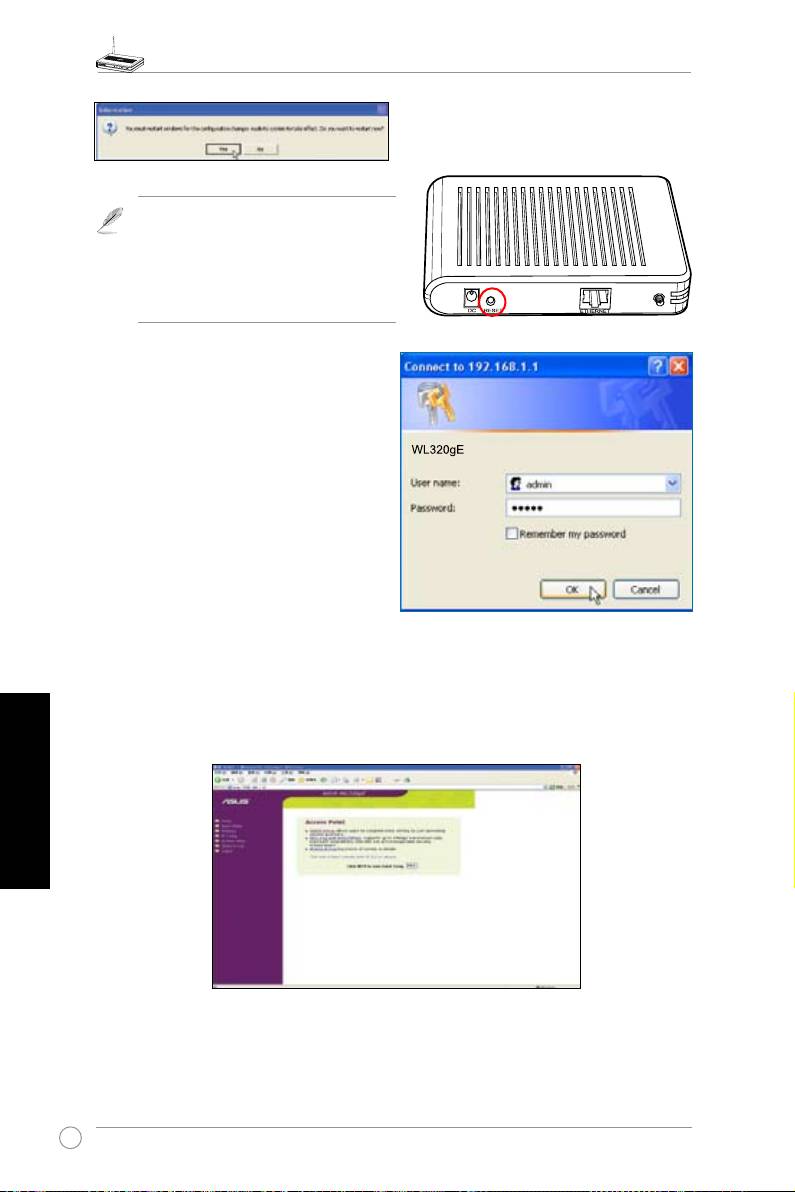

Herstart Windows als daarom gevraagd

wordt.

Opmerking: Z i j n er problemen

met de IP-instellingen, herstel dan

de standaardinstellingen van de

WL-320gE’s. U doet dat door de

resetknop vijf seconden met een

puntig voorwerp ingedrukt te houden.

Gebruikersnaam en wachtwoord

Ie er verbinding, dan verschijnt er een venster

met de vraag naar gebruikersnaam en

wachtwoord. De standaardwaarden voor de

aanmelding zijn “

admin

” en “

admin

”.

Home Page

Na het aanmelden ziet u de homepage van de ASUS WL-320gE AP. De standaardpagina is

voor de access-pointmodus. Met

System Setup -> Operation Mode

kunt u omschakelen

aar de gatewaymodus. In beide standen kunt u gebruik maken van de modi Bridge (WDS),

Nederlands

Repeater (URE) en Client (Station).

Klik op <Next> (Volgende) om de snelle instelling te starten. Volg de instructies om het

ASUS-access-point in te stellen.

64

WL-320gE Snelle startgids van access-point

6) Snelle instelling in access-pointmodus

1. Klik op Volgende om naar de pagina

voor snelle instelling te gaan. Volg de

instructies om het ASUS-access-point

in te stellen.

2. Zet de modus op P of WDS (Bridge),

Station (Client) or URE (Repeater).

3. De draadloze interface instellen. Geef

de draadloze router een SSID (Service

Set Identier), dat is een unieke naam

die gekoppeld wordt aan de pakketten

die via het WLAN worden verstuurd.

Deze naam emuleert een wachtwoord

als een apparaat via het WLAN

probeert te communiceren met uw

draadloze router.

Wilt u de verzonden gegevens

beschermen, ga dan verder zoals in

stappen 4 en 5. ga anders verder met

stap 6.

4.

Selecteer een

Security Level

(

Veiligheidsniveau) om de versleuteling in te stellen

Medium (Middel):

Alleen gebruikers met dezelfde WEP-sleutel kunnen verbinding maken

met de draadloze router en gegevens versturen met WEP-versleuteling met een sleutel van

64 of 128 bits.

High (Hoog)

: Alleen gebruikers met dezelfde WPA-sleutel kunnen verbinding maken met de

draadloze router en gegevens versturen met TKIP-versleuteling.

5. Geef een stel WEP-sleutels op in

de velden voor de WEP-sleutel (10

hexadecimale cijfers voor 64 bits

WEP, 26 hexadecimale cijfers voor

128 bits WEP) en selecteer de juiste

sleutelindex.

Nederlands

U kunt ook het systeem een sleutel

laten genereren met een pass-

phrase. Noteer de pass-phrase en

de WEP-sleutels in een notitieboek

en selecteer de juiste sleutelindex.

Klik op Voltooien om de instelling te

activeren. Bijvoorbeeld, als u 11111

hebt ingevoerd als pass-phrase, dan

worden de WEP-sleutels automatisch

gegenereerd.

6. Klik op Save&Restart (Opslaan&Herstarten) om de draadloze router te herstarten en de

nieuwe instellingen te activeren.

65

WL-320gE Snelle startgids van access-point

7) Snelle instelling in gateway-modus

1. Klik op

System Setup (

Systeeminstelling) ->

Operation Mode (

Bedrijfsmodus) ->

Home

Gateway (

Thuis-gateway). In de thuisgatewaymodus kunt u verbinding maken met het

internet met ADSL of een kabelmodem

2. Klik op

Apply

(Toepassen) om naar de gateway-modus te gaan.

3. Selecteer de tijdzone of het land. Klik

op Next (Volgende) om verder te gaan.

4. Het ASUS WL320gE access-point ondersteunt vijf soorten ISP-diensten — kabel,

ADSL (PPPoE, PPTP, statisch IP-adres) en Telstra BigPond. Elke dienst heeft zijn eigen

protocollen en standaarden, dus tijdens de instelling vraagt de WL-320gE om verschillende

identiteitsinstellingen. Selecteer het juiste verbindingstype en klik op Next (Volgende) om

verder te gaan.

Kabelgebruiker

Gebruikt u diensten van een kabel- of andere provider die automatisch IP-adressen toekent,

selecteer dan

Cable Modem or other connection that gets IP automatically (

Kabelmodem

of andere verbinding die automatisch een IP-adres toekent). Gebruikt u een kabeldienst, dan

heeft de provider u wellicht een hostnaam, een MAC-adres en een hartslagserver gegeven.

Vul deze gegevens in op de instellingenpagina op klik op Next (Volgende) om deze stap over

te slaan.

Nederlands

66

WL-320gE Snelle startgids van access-point

PPPoE-gebruiker

Gebruikt u een PPPoE-dienst, selecteer dan de tweede regel. U moet nu uw gebruikersnaam

en het wachtwoord opgeven die u van de internetprovider hebt gekregen.

PPTP-gebruiker

Gebruikt u een PPTP-dienst, dan wordt gevraagd om de gebruikersnaam, het wachtwoord en

het IP-adres dat u van de internetprovider hebt gekregen.

herk036@adsl-comfort

Gebruiker met statis IP

Gebruikt u ADSl of een ander verbindingstype met een statisch IP-adres, selecteer dan de

vierde regel, Geef het IP-adres, het subnetmasker en de standaardgateway op, zoals u ze

van de internetprovider hebt gekregen. U kunt bepaalde DNS-servers kiezen of kiezen om

Nederlands

automatisch een DNS te ontvangen.

67

WL-320gE Snelle startgids van access-point

5. De draadloze interface instellen. Om de draadloze interface in te stellen, gaat u te werk

volgens de instructies 3 tot en met 5 hierboven, voor het voor het configureren van de

draadloze interface in de access-point-modus op pagina 10. U kunt kiezen tussen AP en WDS

(Bridge), Station (Client) en URE (Repeater). Klik op Save&Restart (Opslaan&herstarten) m

de draadloze router te herstarten en de nieuwe instellingen te activeren.

8) Bedrijfsstanden

Dit hoofdstuk geeft informatie over de bedrijfsstanden van het ASUS WL-320gE access-point.

1) Brugmodus (WDS)

Een draadloze brug, ook bekend als Draadloos distributiesysteem of WDS, maakt het

mogelijk verbinding te maken met een of meer access-points. Stelt u op alle access-points

dezelfde SID in, dan kan het beveiligingssysteem WPA-PSK zijn. In het andere geval is het

beveiligingsniveau alleen WEP.

Nederlands

Access-point

De AP-modus congureert het ASUS 802.11g AP voor een bepaald doel. De standaard is dat

het ASUS 802.11g AP wordt ingesteld om te dienen als “Access-point” waarbij een draadloze

mobiele client draadloos verbinding kan maken met een bedraad Ethernet-netwerk.

Alleen WDS

Met WDS kan het ASUS 802.11g AP alleen communiceren met andere access-points.

Hybride

Met Hybride kunt u het ASUS 802.11g AP tegelijk als access-point en als draadloze brug

gebruiken.

Kanaal

Beide access-points moeten voor een draadloze brug op hetzelfde kanaal ingesteld zijn.

68

WL-320gE Snelle startgids van access-point

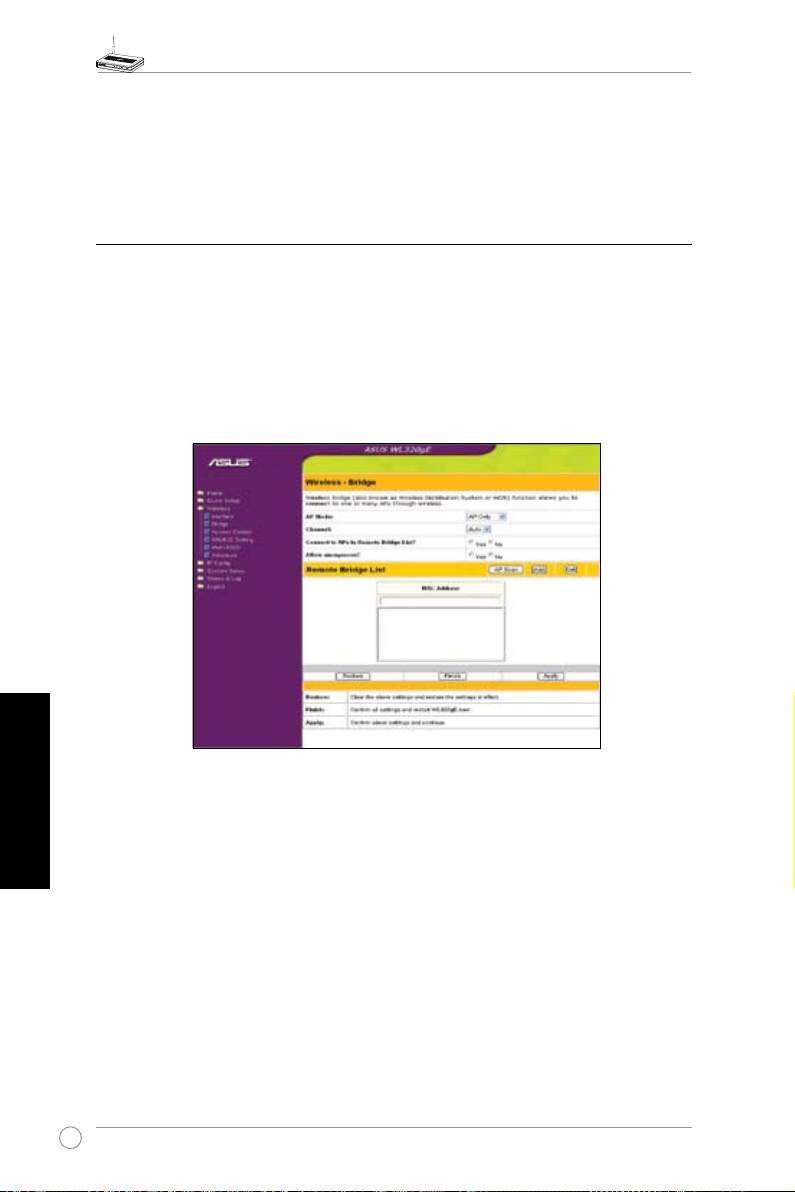

Verbinding maken met AP’s met Remote Bridge List (Ja/Nee)

Selecteer Ja om verbinding te maken access-points in de remote bridge list.

Anoniem toestaan? (Ja/Nee)

Select eer Ja om gebruikers zonder account toe te laten.

Opmerking

: Opmerking: Zijn “Verbinden met AP’s in Remote Bridge List” en “

Anoniem toestaan” beide uitgeschakeld, dan maakt dit AP geen verbinding met

andere AP’s en de instelling van de AP-modus kan dan ook terug naar “Alleen AP”.

2) Clientmodus (Station)

In de draadloze clientmodus (Station) werkt de WL-320gE als een draadloze clientkaart

zolang het apparaat een bedrade verbinding ondersteunt (met Ethernetaansluiting), zoals een

spelconsole, computer of NB. U moet de draadloze instelling en versleuteling instellen voor de

associatie.

Geef de SSID en de versleuteling van het bestemmings-AP volgens het submenu van de

draadloze interface en klik op Voltooien om de instellingen op te slaan en te herstellen. Nadat

het systeem is herstart, sluit u de Ethernetkabel aan op de Ethernetaansluiting van de WL-

320gE en het andere apparaat. Daarna werkt de WL-320gE als een draadloze clientkaart.

3) Repeatermodus (URE)

Werkt de WL-320gE als repeater, dan breidt hij het bereik uit. U kunt de draadloze

instellingen in het submenu van de draadloze interface (net als in de clientmodus) opgeven

als een root-AP om het draadloze bereik te vergroten.

9) Draadloos

1) Omgevingsonderzoek (AP SCAN)

Met omgevingsonderzoek helpt u de WL-320gE om verbinding te maken met het juiste AP in

Nederlands

de station- (client) of URE-modus (repeater). Zorg ervoor dat de WL-320gE in client- of URE-

modus staat. Klik onder draadloos op de knop “AP SCAN”. De interface toont een venster.

AP Scan verzamelt volledige gegevens van AP’s in de omgeving, waaronder de waarden van

MAC, SSID, Beveiliging, Kanaal en RSSI (draadloze signaalsterkte van AP).

69

WL-320gE Snelle startgids van access-point

2) Toegangscontrole

Voor extra veiligheid heeft het ASUS 802.11g AP de mogelijkheid om alleen te associëren of

niet te associëren met draadloze mobiele clients waarvan het MAC-adres op deze pagina staat.

De standaardinstelling “Inactief” maakt het voor elke draadloze mobiele client mogelijk om

verbinding te maken. Kiest u “Accept” dan wordt er alleen toegang gegeven aan degenen die

hier zijn vermeld en met “Reject” kunnen de vermelde adressen geen toegang krijgen.

Een MAC-adres toevoegen

De lijst van bekende clients verzamelt MAC-adressen van bekende clients die verbinding

maken met het AP. Om een MAC-adres toe te voegen, selecteert u het MAC-adres in de

lijst en klikt u op de knop “Kopiëren”, zodat het adres wordt toegevoegd aan de lijst oor de

toegangscontrole.

Regels in het uitrolmenu:

Nederlands

Disable -- Inactief (geen info nodig)(no info

required)

Accept -- Accepteren (invoer nodig)

Reject -- Weigeren (invoer nodig)

70

WL-320gE Snelle startgids van access-point

3) Multi-SSID en VLAN

Het access-point kan werken met een primair draadloos netwerk en maximaal drie

virtuele locale netwerken (VLAN). U moet eerst Multi-SSID en VLAN activeren en daarna

de eigenschappen van elk VLAN instellen. Elk VLAN werkt met zijn eigen VLAN-ID en

beveiligingsniveau, onafhankelijk van de andere VLAN’s.

Nederlands

Opmerking: Om tijdens omgevingsonderzoek de compatibiiteit te verzekeren van de

verschillende clientkaarten, adviseren we u handmatig de SSID van Multi-SSID op te

geven.

71

WL-320gE Snelle startgids van access-point

10) Systeeminstelling

1) Globale instellingen

Op deze pagina kunt u het aanmeldingswachtwoord instellen en uw favoriete taal kiezen.

2) SNMP

SNMP is een populair protocol voor onderhoud en beheer van een netwerk. Als

netwerkbeheerder heeft u hiermee de mogelijkheid de toestand van het access-point

te controleren en een melding te ontvangen van gebeurtenissen die in het access-point

optreden. U kunt AP-eigenschappen opgeven voor SNMP, wat nodig is voor de webpagina

Systeeminstelling->SNMP. Klik daarna op Opslaan om de veranderingen toe te passen.

Installeer het SNMP-programma en het MIB-bestand van de meegeleverde cd.

Nederlands

72

Pääsupunkti WL-320gE lühijuhend

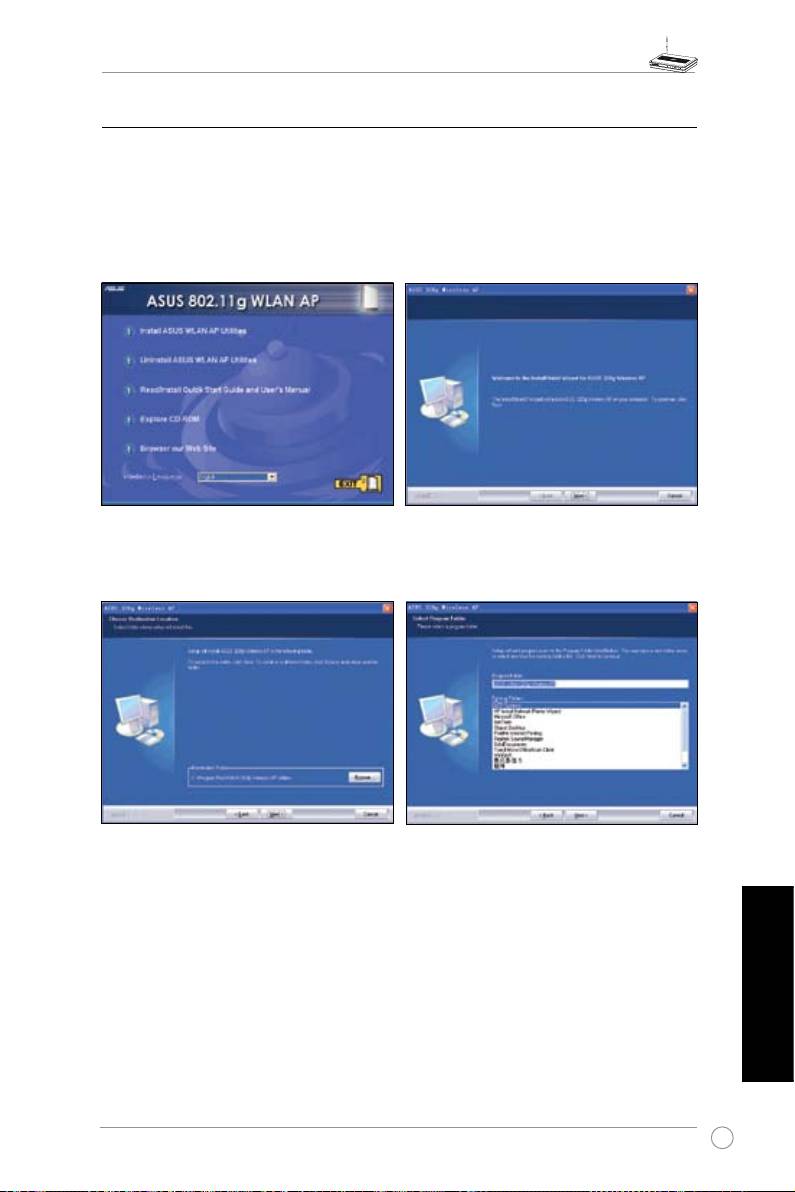

4) ASUS WLAN utiliidid

Utiliidi installimine

Järgige alltoodud samme, et installida ASUS WLAN utiliidid Microsoft® Windowsis. Sisestage

tugi-CD. Kui funktsioon Autorun on keelatud, siis topeltklõpsake faili setup.exe (tugi-CD

juurkataloogis).

(1) Klõpsake käsku Install ASUS WLAN

(2) Pärast tervitusekraani lugemist

AP Utilities.

klõpsake nuppu Next (Edasi).

(3) Klõpsake nuppu Next (Edasi), et

(4) Klõpske nuppu Next (Edasi), et

aktsepteerida sihtkaust, või klõpsake

aktsepteerida vaikimisi kasutatav

käsku Browse (Sirvi) teise tee

programmikaust, või sisestage muu

määramiseks.

nimi.

Eesti

79
