Pioneer KRP-SW01BG – page 4

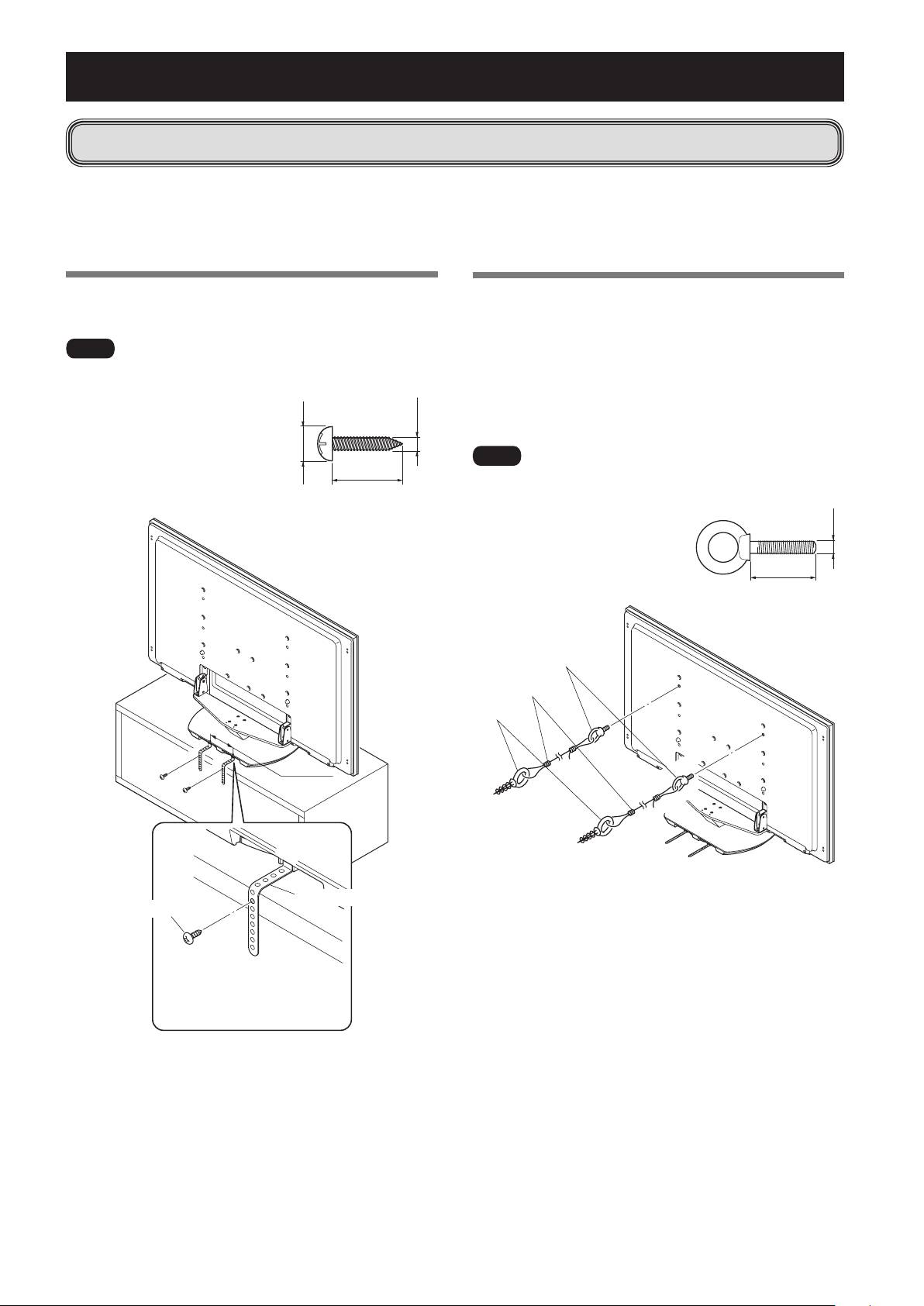

預防設備翻覆

󰓵󰎋

1

󰍄󰟹󰎄󰁍

2

 󰑣󰌮󰚉󰓵





•

 左右邊也按照此種方式進行安裝。



•

 線或是鏈條的長度一定要夠長，這樣才能方便支架自由

的 轉 動。

•

 󰋾󰋅󰆈󰝖󰋅󰋅󰍄󰟹󰎄

󰁍󰎔󰜫󰁍

•

 󰋾

󰑣

 󰜬󰕕 󰉡󰄰

M8

  

12 mm



15 mm

󰚉󰁍

如圖所示，使用防掉落定位帶將先鋒顯示器及電視固定於電視

桌上。請使用市售的螺絲固定機架。

•

 󰍄󰟹󰎄󰁍󰇕󰋾󰁍

󰉆󰁍󰒸󰈘

󰅦󰊤

•

 󰍄󰟹󰎄󰁍󰚉󰁍

󰋾󰙀

6 mm



󰕕󰋾

󰋾󰑗󰎧󰌮󰕕



󰋾󰊤󰆑󰍄󰟹󰎄󰁍󰗼󰘏

•

 可能會因為先鋒顯示器及電視的重量而發生摔落，使人受傷。

•

 為了安全起見，請確實特別小心，確定先鋒顯示器及電視不會摔落。

尺寸圖

50

󰟹󰎄

(PRO-101FD/KRP-500A/KRP-500M)

󰔲󰎄

單位 :

mm

中文

日本先鋒公司出版。

版權

©2008

日本先鋒公司。

版權所有。

65

ChH

從支架拆卸先鋒顯示器及電視

5

 󰔲󰎄



󰍄󰟹󰎄󰁍󰋾

󰠟

6

 󰋾󰍉

61

󰍄󰟹󰎄󰁍

󰠟

3

󰠟

4

󰕕  

4

󰖝󰕕 

1

󰛒󰁍󰁍󰁍󰒀

󰒀󰋅

7

 󰍄󰟹󰎄󰁍

󰟹󰎄

2

󰋾󰋅

8

 󰠟

4

󰍄󰟹󰎄󰁍󰂼󰂼󰘏

3

 󰋾󰊤󰆑  󰅉

󰅲󰐫󰂯



4

 󰉜󰍄󰟹󰎄

󰁍󰌤󱰬



󰍄󰟹󰎄󰁍󰋾󰊤󰆑󰛀

󰉆

規格

外部尺寸

533 mm

（寬）

× 339.4 mm

（高）

× 410 mm

（深）

重量

10.7 kg

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

Спасибо за покупку продукта Pioneer.

Пожалуйста, прочтите данные инструкции по эксплуатации,

чтобы знать, как безопасно и правильно обращаться с этой

моделью. Сохраните данные инструкции по эксплуатации в

надежном месте для использования в будущем.

Установка

• Проконсультируйтесь с Вашим дилером, если Вы

столкнетесь с трудностями при этой установке.

• Pioneer не несет ответственности за любые

повреждения, возникшие по причине ненадлежащей

установки, ненадлежащего использования,

модификации или стихийных бедствий.

ОЧЕНЬ ВАЖНО

Запишите приведенные ниже номер модели и серийный

номер данного оборудования.

Номер модели Серийный номер

Сохраните эти номера для последующего использования.

Содержание

Внимание .............................................................. 66

Проверка входящих в комплект деталей ...... 67

Уход за полированной поверхностью

столика-подставки ............................................. 67

Сборка столика-подставки ............................... 68

Подсоединение дисплея и

телевизора Pioneer ............................................. 68

Механизм регулировки угла наклона

вперед/назад ........................................................ 70

Установка продукта на тумбе под

телевизор и т.д. ................................................... 71

Подготовка кабелей............................................ 71

Предотвращение падения оборудования ..... 72

Отсоединение дисплея и телевизора

Pioneer от столика-подставки .......................... 73

Спецификации ..................................................... 73

Размеры ................................................................ 73

Внимание

Этот столик-подставка, предназначен исключительно для

дисплеев и телевизоров Pioneer (PRO-101FD/KRP-500A/

KRP-500M). Использование с другими моделями может

повлечь за собой неустойчивость и привести к возможным

повреждениям. Для получения дополнительной информации

обратитесь в магазин, где Вы купили телевизор.

Не устанавливайте и не модифицируйте данный продукт,

если это не указано. Не используйте этот столик-подставку

для дисплея и телевизора Pioneer не по назначению, не

модифицируйте и не используйте его для других целей.

Выполните соединения и установку, согласно инструкции

по эксплуатации. Неправильная установка особо опасна, так

как может привести к падению или другим чрезвычайным

происшествиям.

Место установки

• Выберите место, достаточно прочное, чтобы выдерживать

вес столика-подставки, а также дисплея и телевизора

Pioneer.

• Удостоверьтесь, что размещаете столик-подставку на

ровной и устойчивой поверхности.

• Не устанавливайте его вне помещения или в мокром месте,

например, на горячем источнике или вблизи берега.

• Не устанавливайте столик-подставку в месте, где он может

быть подвержен вибрации или удару.

Сборка и установка

• Соберите столик-подставку в соответствии с

инструкциями по сборке и надежно затяните

все винты в указанных местах. Бывали случаи,

когда после установки дисплея возникали

непредвиденные происшествия, такие как

поломка или падение оборудования, так

как столик-подставка был установлен не по

инструкции.

• Дисплей всегда должен устанавливаться

двумя или более лицами, чтобы гарантировать

надежность его установки.

• Перед установкой отключите питание дисплея и

внешних устройств, затем выньте кабель питания

из розетки.

Этот продукт поворачивается на 10° влево и вправо и

наклоняется вперед и назад примерно на 2°. Не помещайте

никаких предметов в пределах зоны поворота этого продукта,

а также телевизора Pioneer. Устанавливайте этот продукт так,

чтобы при его повседневном использовании или при повороте

он не выходил за габариты тумбы под телевизор или другого

места, где он установлен. Невыполнение этого условия может

стать причиной непредвиденных происшествий, таких как

поломка или падение оборудования (см. страницу 71).

При регулировке угла поворота вперед и назад будьте

чрезвычайно внимательны, чтобы Ваши руки не попали

в пространство между основанием дисплея и телевизора

Pioneer и столиком-подставкой (см. страницу 70).

Не допускайте повреждений, вызываемых падением

продукта, приняв надежные меры против падения (см.

страницу 72).

Не перемещайте подсоединенный дисплей и телевизор

Pioneer на тележке или поддоне с меньшими размерами, чем

у его столика подставки. Это может привести к поломке или

падению.

Не устанавливайте на столе с размерами меньше столика-

подставки.

Проверка входящих в комплект деталей

Перед сборкой и установкой проверьте наличие всех входящих в комплект деталей.

Pyccкий

67

Ru

Храните неиспользуемые небольшие детали в

недоступном для детей месте для предотвращения

случайного контакта.

Уход за полированной поверхностью столика-подставки

Осторожно протрите полированную поверхность столика-

подставки салфеткой, имеющейся в комплекте с дисплеем и

телевизором Pioneer.

• Использование запыленной или жесткой ткани для

протирки повреждению полировки. поверхности может

привести к повреждению полировки.

• Столик-подставка содержит большое количество

пластика, поэтому будьте внимательны, чтобы не

протирать ее бензином, растворителями или другими

агрессивными химикатами, так как это может вызвать

повреждение и шелушение окрасочного слоя.

• Не применяйте на столике-подставке средства от

насекомых и другие распыляемые вещества.

Кроме того, не оставляйте резиновые или виниловые

изделия в контакте с основанием в течение длительного

времени, так как это может вызвать повреждение

и шелушение окрасочного слоя из-за наличия

пластификатора в пластике.

Подсоединение дисплея и телевизора Pioneer

Вес дисплея и телевизора Pioneer составляет

примерно 31,4 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, должны собирать и

устанавливать, как минимум, два человека.

Способ подсоединения

1

Прикрепите к столику-подставке планки

для предотвращения падения, используя

крепежные винты

4

.

Затяните винты отверткой.

• Обязательно установку выполняйте на ровной,

устойчивой поверхности.

• Вставьте винты в отверстия вертикально и надежно

затяните.

Сборка столика-подставки

• Сборку производите на ровном столе и т.д.

• Вставьте винты в отверстия вертикально и надежно

затяните.

• При выполнении этой операции, не убирайте руку с

опорной стойки до тех пор, пока она не будет прочно

закреплена.

Порядок сборки

1

Прикрепите опорную стойку к столику-

подставке с помощью установочных винтов

1

(в 4-х местах на левой и правой стороне).

Используя отвертку, сначала вкрутите, не затягивая,

верхний крепежный винт, затем вкрутите, не затягивая,

нижний крепежный винт.

2

Полностью затяните установочные винты (в

4-х местах на левой и правой стороне).

2

Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Приложите опорные стойки столика-подставки к

основанию дисплея и телевизора Pioneer, как показано

стрелками, затем медленно вставьте их вертикально.

Будьте чрезвычайно внимательны, чтобы не вставить

опорные стойки столика-подставки в любую другую

часть дисплея и телевизора Pioneer, кроме установочных

пазов столика-подставки. Обратите внимание на то,

что это может вызвать повреждение панели дисплея

и телевизора Pioneer или его входных отверстий или

привести к деформации столика-подставки.

Pyccкий

69

Ru

3

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

2

.

Затяните винты отверткой.

Подсоединение дисплея и телевизора Pioneer

4

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

3

.

Прикрепите дисплей и телевизор Pioneer в точках с

маркировкой “T” с помощью отвертки.

Бывали случаи, когда возникали

непредвиденные происшествия, такие как

поломка или падение оборудования, так

как столик-подставка устанавливался с

помощью неподходящих винтов.

5

Нахождение центра зоны поворота столика-

подставки.

Положение, при котором планки для предотвращения

падения находятся под прямым углом относительно

дисплея и телевизора Pioneer, является центром угла

поворота столика-подставки.

Если планки для предотвращения падения отклоняются

влево относительно дисплея и телевизора Pioneer, то

угол поворота столика-подставки можно отрегулировать

по отношению к центру поворотом дисплея влево так,

чтобы планки для предотвращения падения образовали

прямой угол относительно дисплея и телевизора Pioneer.

Механизм регулировки угла наклона вперед/назад

Эта подставка позволяет регулировать угол наклона дисплея

и телевизора Pioneer в диапазоне приблизительно 2° вперед

или назад согласно Вашему предпочтению.

• Обязательно регулируйте угол наклона

только после того, как Вы подсоединили

дисплей и телевизор Pioneer.

• Обязательно устанавливайте его на ровном

столе или другой ровной поверхности.

• При регулировке угла обязательно держите

дисплей и телевизор Pioneer рукой за

верхнюю часть.

Порядок регулировки

1

Ослабьте крепежные болты регулировки

вперед/назад с помощью входящего в

комплект шестигранного гаечного ключа (в

2-х местах на левой и правой стороне)

Поддерживая дисплей и телевизор Pioneer рукой за

верхнюю часть, ослабьте

крепежные болты наклона

вперед/назад

на левой и правой стороне, откручивая

их с помощью входящего в комплект шестигранного

гаечного ключа.

2

Установите желаемый угол.

Установите предпочтительный угол медленным

перемещением дисплея и телевизора Pioneer.

При регулировке угла будьте очень внимательны,

чтобы Ваши руки не попали в место, показанное

стрелкой на рисунке.

3

Затяните крепежные болты наклона вперед/

назад (в 2-х местах на левой и правой

стороне).

Крепко затяните

крепежные болты наклона

вперед/назад

на левой и правой стороне, закручивая

их с помощью входящего в комплект шестигранного

гаечного ключа.

Обязательно держите дисплей и телевизор Pioneer рукой

за верхнюю часть до тех пор, пока Вы полностью не

затяните болты.

4

Проверьте еще раз, чтобы убедиться, что

крепежные болты наклона вперед/ назад

полностью затянуты.

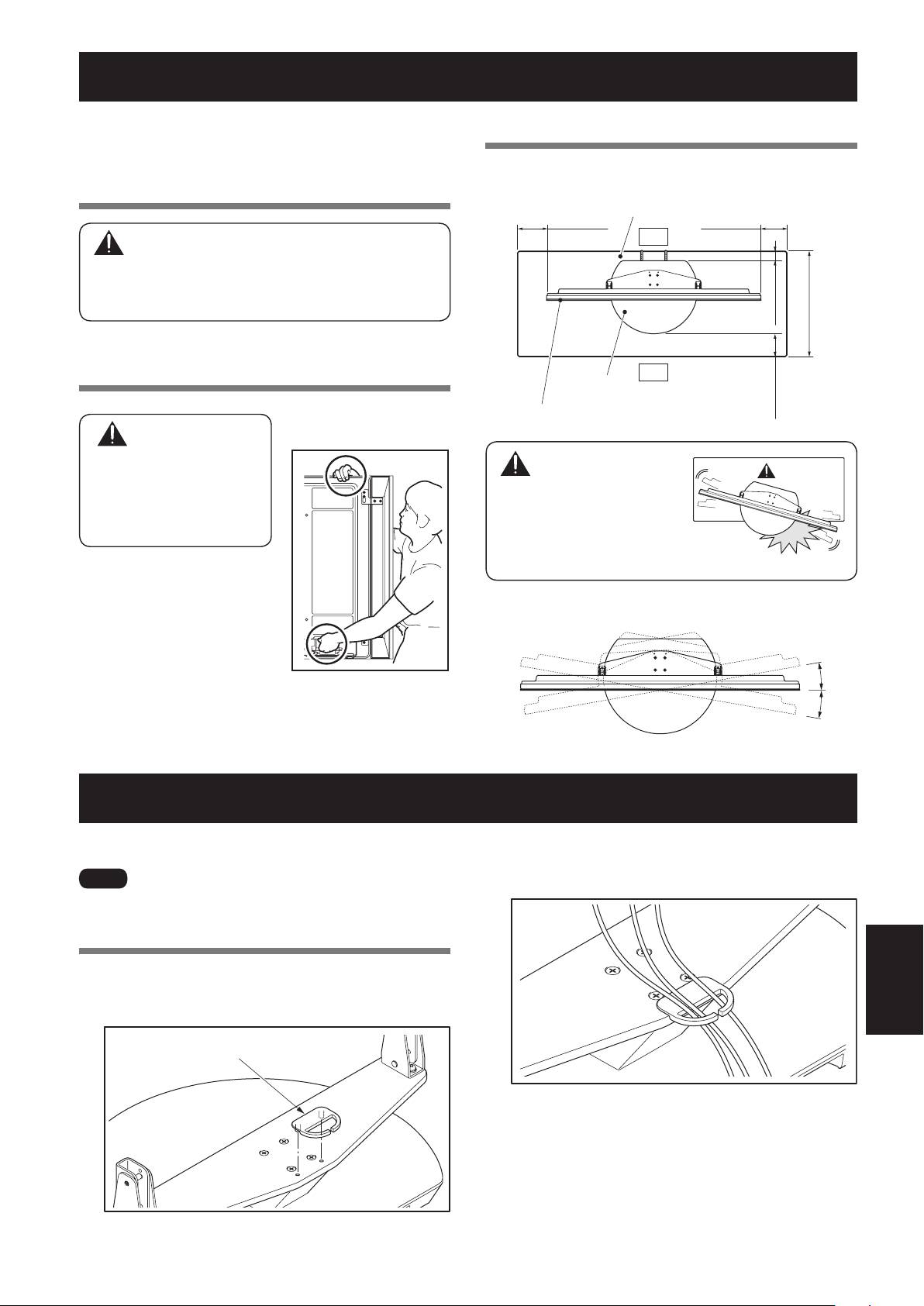

Установка продукта на тумбе под телевизор и т.д.

Обязательно соблюдайте следующие меры

предосторожности при перемещении или установке этого

продукта с дисплеем и телевизором Pioneer на тумбу под

телевизор или в другое место.

Меры предосторожности при

перемещении

Pyccкий

71

Ru

Меры предосторожности при установке

Убедитесь, что впереди и сзади столика-подставки Вы всегда

обеспечиваете минимальное пространство величиной,

указанной на следующей схеме.

• При перемещении продукта более чем

на несколько метров, сначала снимите

громкоговоритель затем снимите дисплей

и телевизор Pioneer со столика-подставки

и переместите громкоговоритель, дисплей

и телевизор Pioneer и столик-подставку по

отдельности.

• При отсоединении дисплея и телевизора

Pioneer от столика-подставки обязательно

соблюдайте процедуру, описанную в разделе

«Отсоединение дисплея и телевизора Pioneer

от столика-подставки» на странице 73.

Меры предосторожности при

установке на тумбу под телевизор

или в другое место

При установке на тумбу

под телевизор или

в другое место держите

дисплей и телевизор Pioneer

за ручки, расположенные на

задней поверхности дисплея

и телевизора Pioneer. Если

держаться за громкоговорители,

это может вызвать их

повреждение или искривление.

• Если столик-

подставка выступает

за габариты тумбы

под телевизор,

это может быть

причиной непредвиденных

происшествий, таких как поломка

или падение оборудования.

• При повороте примите меры, чтобы не

допустить столкновение дисплея со стенами

или окружающими предметами.



Диапазон углов поворота

Подготовка кабелей

Используйте имеющиеся в комплекте кабельные хомуты

для зажима кабелей.

Будьте очень внимательны, чтобы не прилагать усилие

к основаниям кабелей со стороны дисплея и телевизора

Pioneer.

Использование кабельных хомутов

1

Вставьте кабельный хомут через отверстие

в верхней поворотной площадке столика-

подставки.

2

Соберите кабели вместе и пропустите их

через кабельный хомут.

Предотвращение падения оборудования

Использование стены для

обеспечения устойчивости

1

Присоединение к дисплею и телевизору

Pioneer болтов для предотвращения

падения.

2

Использование прочных шнуров для

обеспечения надлежащего и прочного

крепления на стену, стойку или другой

жесткий элемент конструкции.

• Проделайте эту операцию для крепления с левой и

правой сторон.

• Длина используемых шнуров должна быть

достаточной, чтобы обеспечить свободный поворот

столика-подставки.

• Не используйте неизолированный металлический

провод для шнуров. Концы проводов могут вызвать

электрический удар и пожар, если попадут внутрь

дисплея и телевизора Pioneer через вентиляционные

отверстия.

• Используйте болты для

предотвращения падения,

тросы и фитинги, которые

имеются в продаже.

Рекомендуемые болты:

Номинальный диаметр M8

длиной от 12 мм до 15 мм

Обеспечение устойчивости на

тумбе под телевизор

Прикрепите дисплей и телевизор Pioneer к тумбе под

телевизор, используя планки для предотвращения падения,

как показано на схеме.

Прикрепите стойки и т.д. с помощью винтов, имеющихся в

продаже.

• Дисплей и телевизор Pioneer являются довольно

тяжелыми, и всегда следует использовать тумбу под

телевизор, достаточно прочную для их поддержки

и имеющую достаточную ширину и толщину, чтобы

избежать падения.

• Для обеспечения устойчивости

дисплея и телевизора Pioneer

на тумбе под телевизор

используйте винты с

номинальным диаметром 6 мм.

Выберите надлежащие винты

после консультации, если

необходимо, с профессиональным монтажником.

После установки столика-подставки соблюдайте особую осторожность, чтобы избежать

падения дисплея или телевизора Pioneer.

• Из-за большого веса дисплея и телевизора Pioneer, его падение может привести к физическим повреждениям.

• Для безопасности соблюдайте особую осторожность, чтобы гарантировать, что не произойдет падения дисплея и телевизора

Pioneer.

Размеры

Модель с 50-дюймовым дисплеем (PRO-101FD/KRP-500A/KRP-500M)

(без громкоговорителей)

Единицы: мм

Pyccкий

Издано Pioneer Corporation.

© Pioneer Corporation, 2008.

Все права защищены.

73

Ru

Отсоединение дисплея и телевизора Pioneer от столика-подставки

Для снятия дисплея и телевизора Pioneer

5

Снимите громкоговорители.

со столика-подставки обязательно всегда

6

См. п.п. 3 и 4 в разделе «Подсоединение

соблюдайте процедуру, описанную ниже,

чтобы избежать чрезвычайных происшествий.

дисплея и телевизора Pioneer» (Страница

69.), снимите установочные винты (4 винта).

1

Отключите питание и выньте вилку кабеля

7

Удерживая дисплей и телевизор Pioneer

питания из стенной розетки и отсоедините

за его ручки и сверху, поднимите дисплей

кабели от разъемов.

вертикально.

2

Снимите планки для предотвращения

падения и шнуры.

8

Медленно уложите дисплей и телевизор

Pioneer на разложенную ткань экраном вниз

3

Прежде всего, удостоверьтесь, что

по процедуре 4.

крепежный болт наклона вперед/назад

надежно затянут.

4

Сначала освободите место на ровном полу

и т. д., куда Вы можете положить дисплей

и телевизор Pioneer, затем расстелите

ткань для защиты от царапин или других

повреждений.

При повторном подсоединении дисплея и телевизора

Pioneer к столику подставке, удостоверьтесь, что

левая/правая опорные стойки установлены под одним

и тем же углом.

Спецификации

Наружные размеры 533 мм (Ш) × 339,4 мм (В) × 410 мм (Г)

Вес 10,7 кг

• Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для

совершенствования продукта.
