BezdrátovýsměrovačRT-N13–stručnápříručka

4.Začínáme

Při dodržení správné kongurace je tento bezdrátový směrovač ASUS RT-N13

vhodný pro použití v různých pracovních podmínkách. Pravděpodobně bude třeba

změnit výchozí nastavení bezdrátového směrovače podle individuálních požadavků

uživatele. Z tohoto důvodu před prvním použitím bezdrátového směrovače ASUS

zkontrolujte všechna základní nastavení a ověřte, zda jsou vhodné pro vaše

prostředí.

Společnost ASUS poskytuje nástroj EZSetup, který umožňuje rychlou konguraci

bezdrátové komunikace. Chcete-li ke konguraci směrovače použít nástroj EZSetup,

viz kapitola 5 uživatelské příručky na doplňkovém disku CD.

Poznámka:

Doporučujeme provést výchozí konguraci prostřednictvím kabelového

připojení, abyste se vyhnuli možným instalačním problémům způsobeným nejistým

bezdrátovým připojením.

1)Kabelovépřipojení

Bezdrátový směrovač ASUS RT-N13 je dodáván s ethernetovým kabelem.

Vzhledem k tomu, že tento bezdrátový směrovač ASUS je vybaven integrovanou

funkcí automatického křížení, můžete pro kabelové připojení použít přímý

nebo křížený kabel. Připojte jeden konec kabelu do portu LAN na zadní straně

směrovače a druhý konec do portu Ethernet v počítači.

2)Bezdrátovépřipojení

Aby bylo možné vytvořit bezdrátové připojení, je třeba použít kartu WLAN

kompatibilní se standardem IEEE 802.11b/g/n. Pokyny pro bezdrátové připojení

jsou uvedeny v uživatelské příručce k bezdrátovému adaptéru. Ve výchozí

konguraci má bezdrátový směrovač ASUS výchozí síťový název “default” (malá

písmena), šifrování je deaktivováno a používá se otevřené ověřování systému.

3)NastaveníadresyIPklientaskabelovýmnebobezdrátovým

připojením

Aby bylo možné přistupovat k bezdrátovému směrovači RT-N13, je nezbytné v

klientech s kabelovým nebo bezdrátovým připojením provést správná nastavení

TCP/IP. Nastavte adresy IP klientů v rámci stejné podsítě bezdrátového směrovače

RT-N13.

Česky

AutomatickézískáváníadresyIP

Bezdrátový směrovač RT-N13 je vybaven funkcemi serveru DHCP a proto je

adresa IP přidělena počítači automaticky.

Poznámka:

Před restartováním počítače zapněte bezdrátový směrovač a zkontrolujte,

zda je připraven.

150

BezdrátovýsměrovačRT-N13–stručnápříručka

RučnínastaveníadresyIP

Aby bylo možné nastavit adresu IP ručně, musíte

znát výchozí nastavení bezdrátového směrovače

ASUS:

• Adresa IP 192.168.1.1

• Maska podsítě 255.255.255.0

Chcete-li nastavit připojení s ručně přiřazenou

adresou IP, musí se adresy počítače a

bezdrátového směrovače nacházet v rámci stejné

podsítě:

• Adresa IP: 192.168.1.xxx (xxx může být

libovolné číslo od 2 do 254. Adresu IP nesmí

používat jiné zařízení).

• Maska podsítě: 255.255.255.0

• Brána: 192.168.1.1

• DNS: 192.168.1.1 nebo přiřaďte známý

server DNS ve vaší síti.

4)Kongurováníbezdrátovéhopočítače

Podle následujících pokynů přejděte na webové kongurační rozhraní

bezdrátového směrovače RT-N13.

1. Zadejte následující adresu do webového prohlížeče: http://192.168.1.1

2. Zadejte výchozí uživatelské jméno a heslo do místního okna pro přihlášení a

potom klepněte na tlačítko

OK

. V následující části jsou informativně uvedeny

výchozí přihlašovací údaje vašeho zařízení.

• Uživatelské heslo: admin

•

Heslo: admin

Po přihlášení se zobrazí hlavní stránka

bezdrátového směrovače ASUS.

Česky

Na hlavní stránce jsou zobrazeny rychlé

odkazy na konguraci hlavních funkcí

bezdrátového směrovače.

151

BezdrátovýsměrovačRT-N13–stručnápříručka

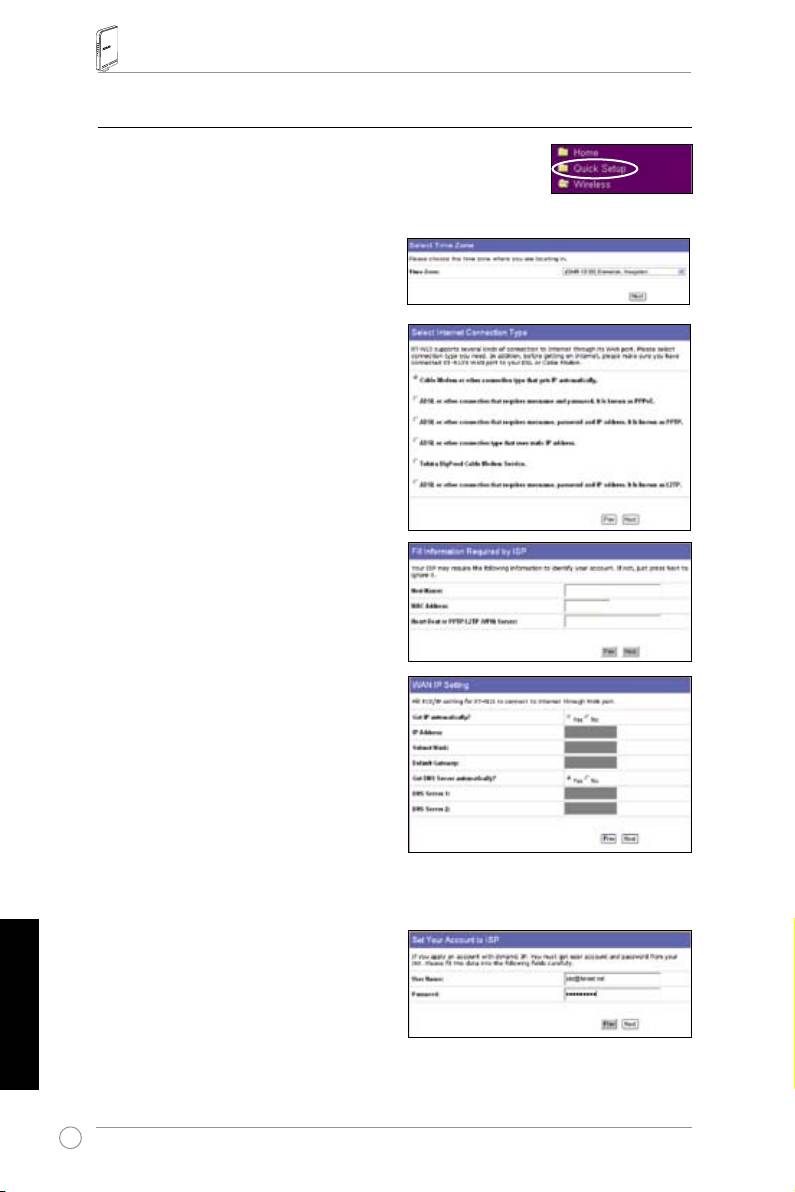

5)Rychláinstalace

Chcete-li zahájit rychlou instalaci, klepnutím na tlačítko

Next

(Další) přejděte na stránku “Quick Setup” (Rychlá instalace).

Podle zobrazených pokynů proveďte instalaci bezdrátového

směrovače ASUS.

1. Vyberte příslušné časové pásmo a

klepněte na tlačítko

Next

(Další).

2. Tento bezdrátový směrovač ASUS

podporuje pět typů služeb ISP:

kabelové připojení, PPPoE, PPTP,

WAN se statickou adresou IP a

Telstra BigPond. Vyberte příslušný typ

připojení a pokračujte klepnutím na

tlačítko

Next

(Další).

Uživatelkabelovéhopřipojenínebo

připojenísdynamickýmpřidělováním

adresyIP

Používáte-li služby poskytované

prostřednictvím kabelového

připojení, vyberte

Cable Modem

orotherconnectionthatgetsIP

automatically

(možnost Kabelový

modem nebo jiné připojení, které

získává adresu IP automaticky).

Pokud vám poskytovatel připojení

poskytl příslušný název hostitele,

adresu MAC a adresu prezenčního

serveru, zadejte tyto údaje do políček na stránce nastavení. V opačném

případě tento krok přeskočte klepnutím na tlačítko

Next

(Další).

UživatelslužbyPPPoE

Česky

Používáte-li službu PPPoE, vyberte

ADSLconnectionthatrequires

usernameandpassword

(připojení

ADSL, které vyžaduje uživatelské

jméno a heslo). Toto připojení je označováno jako PPPoE. Je třeba zadat

uživatelské jméno, které vám sdělil váš poskytovatel připojení. Pokračujte

klepnutím na tlačítko

Next

(Další).

152

BezdrátovýsměrovačRT-N13–stručnápříručka

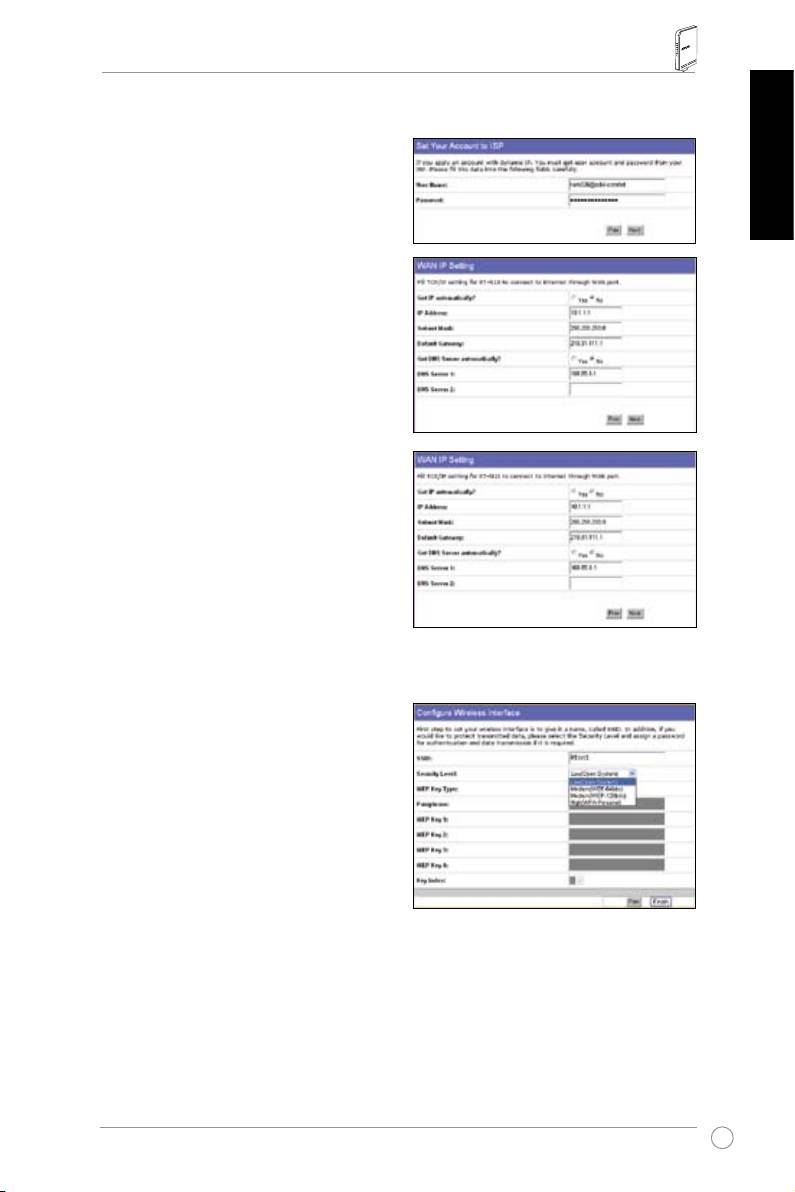

UživatelslužbyPPTP

Používáte-li službu PPTP, vyberte

ADSL

connectionthatrequiresusername,

passwordandIPaddress

(připoejní ADSL,

které vyžaduje uživatelské jméno, heslo a

adresu IP). Zadejte do políček uživatelské

jméno, heslo a adresu IP, které vám sdělil

váš poskytovatel připojení. Pokračujte

klepnutím na tlačítko

Next

(Další).

UživatelpřipojenísestatickouadresouIP

Používáte-li ADSL nebo jiný typ připojení,

které používá statickou adresu IP, vyberte

ADSLorotherconnectiontypethat

usesstaticIPaddress

(ADSL nebo jiný

typ připojení, které používá statickou

adresu IP). Zadejte adresu IP, masku

podsítě a výchozí bránu, kterou vám

sdělil váš poskytovatel připojení. Můžete

zadat servery DNS nebo můžete získávat

informace DNS automaticky.

3. Nastavte bezdrátové rozhraní. Přidělte

identikátor SSID (Service Set Identier)

bezdrátovému směrovači. Tento

jedinečný identikátor bude přiřazen k

paketům zasílaným prostřednictvím sítě

WLAN. Když se některé zařízení pokusí

komunikovat s vaším bezdrátovým

směrovačem prostřednictvím sítě

WLAN, tento identikátor emuluje heslo.

Chcete-li chránit přenášená data, vyberte

některou úroveň zabezpečení pro aktivaci šifrovacích metod.

Medium

(Střední): Pouze uživatelé se stejným nastavením klíče WEP se mohou

připojit k bezdrátovému směrovači a přenášet data pomocí šifrování 64bitovým

nebo 128bitovým klíčem WEP.

Česky

High

(Vysoká): Pouze uživatelé se stejným nastavením předsdíleného klíče WPA

se mohou připojit k bezdrátovému směrovači a přenášet data prostřednictvím

šifrování TKIP.

153

BezdrátovýsměrovačRT-N13–stručnápříručka

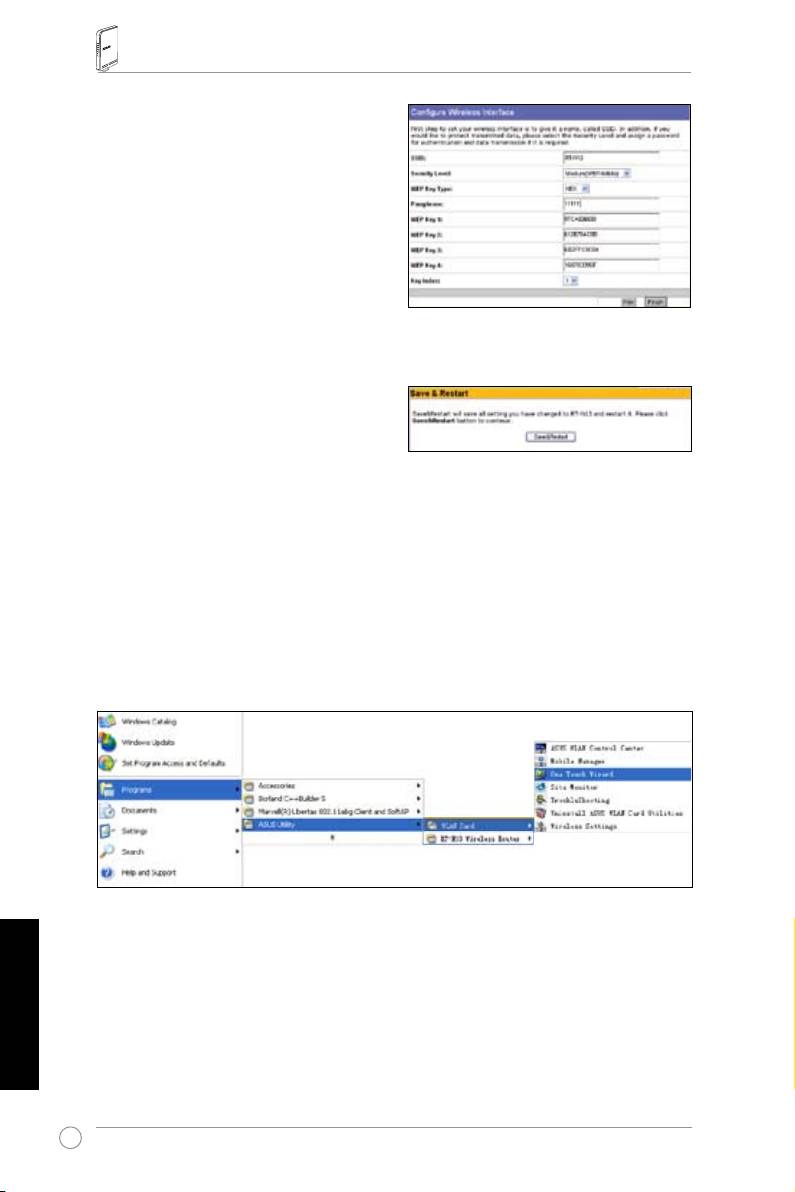

4. Do políček WEP Key (Klíč WEP)

zadejte čtyři klíče WEP (10

šestnáctkových číslic pro 64bitové

šifrování WEP, 26 šestnáctkových

číslic pro 128bitové šifrování WEP).

Alternativně můžete nechat systém

vytvořit klíče zadáním hesla. Zapište

si heslo a klíče WEP a potom klepněte

na tlačítko

Finish

(Dokončit).

Například pokud vyberete režim

64bitového šifrování WEP a zadáte

heslo 11111, budou klíče WEP vytvořeny automaticky.

5. Klepnutím na tlačítko

Save&Restart

(Uložit a restartovat) restartujte

bezdrátový směrovač a aktivujte nová

nastavení.

6. Chcete-li se připojit k bezdrátovému směrovači z bezdrátového klienta,

můžete pro nastavení tohoto připojení použít službu Automatická kongurace

bezdrátových zařízení Windows®. Používáte-li v počítači bezdrátovou kartu

ASUS, můžete vytvořit bezdrátové připojení pomocí průvodce One Touch

Wizard, která je k dispozici na doplňkovém disku CD pro kartu WLAN.

KonguracekartyASUSWLANpomocíprůvodceOneTouchWizard

Pokud jste již nainstalovali bezdrátovou kartu ASUS společně s jejími nástroji

ovladači do počítače, klepněte na tlačítko

Start->Programy->ASUSUtility->

WLAN Card

a klepnutím na ikonu One Touch Wizard spusťte tohoto průvodce.

Česky

154

BezdrátovýsměrovačRT-N13–stručnápříručka

1) Klepněte na přepínač

Connecttoan

existingwirelessLAN(Station)

(Připojit

k existující bezdrátové místní síti (stanice))

a pokračujte klepnutím na tlačítko

Next

(Další).

2) Průvodce One Touch Wizard vyhledá

a zobrazí dostupné přístupové body v

seznamu

AvailableNetworks

(Sítě k

dispozici). Vyberte bezdrátový směrovač

RT-N13 a pokračujte klepnutím na tlačítko

Next

(Další).

3) Nastavte stejné ověřování a šifrování karty

WLAN, jako u bezdrátového směrovače

RT-N13. V následujících krocích položka

KeyLength

(Délka klíče) je

64bitů

, položka

Passphrase

(Heslo) je 11111. Pokračujte

klepnutím na tlačítko

Next

(Další).

Česky

155

BezdrátovýsměrovačRT-N13–stručnápříručka

4) Přidružení bezdrátové karty a bezdrátového

směrovače RT-N13 trvá několik sekund.

Stisknutím tlačítka

Next

(Další) nastavte TCP/

IP karty WLAN.

5) Nastavte adresu IP karty WLAN podle vaší

sítě. Po dokončení kongurace ukončete

průvodce One Touch Wizard klepnutím na

tlačítko

Finish

(Dokončit).

®

KonguracekartyWLANpomocíslužbyWindows

WZC

Používáte-li bezdrátovou kartu jinou, než ASUS, můžete pro nastavení

bezdrátového připojení použít službu Automatická kongurace bezdrátových

®

zařízení Windows

Wireless Zero Conguration (WZC).

1) Poklepáním na ikonu bezdrátové sítě

na hlavním panelu zobrazíte dostupné

sítě. Vyberte váš bezdrátový směrovač

a klepněte na tlačítko

Connect

(Připojit).

Česky

156

BezdrátovýsměrovačRT-N13–stručnápříručka

2) Zadejte 10číselné klíče, které jste nastavili na

bezdrátovém směrovači, a potom klepněte na

tlačítko

Connect

(Připojit). Během několika

sekund bude připojení dokončeno.

7. Kongurace rozšířených funkcí

Chcete-li zobrazit a upravit další nastavení

bezdrátového směrovače, přejděte na webovou

kongurační stránku bezdrátového směrovače

RT-N13. Klepnutím na požadovanou položku v

nabídce otevřete podnabídku a podle pokynů

nakongurujte směrovač. Umístíte-li kurzor nad

některou položku, zobrazí se tipy. Podrobné

informace najdete v uživatelské příručce na

doplňkovém disku CD.

Česky

157

BezdrátovýsměrovačRT-N13–stručnápříručka

Česky

158
