4. Подключение колонок и периферии
4.1 Подключение пульта Phoebus
4.1.1 Подключение пульта Phoebus
Элемент Описание
1 Разъем для
Предназначен для подключения разъема микрофона
микрофона
от пульта Phoebus для голосовой связи, записи звука
или караоке.
2 Разъем для
Разъем для наушников оснащен высококачественным
наушников
встроенным усилителем.
3 Разъем для
Предназначен для подключения пульта Phoebus.
пульта
Элемент Описание
1 Разъем для
Предназначен для подключения наушников к пульту
наушников
управления Phoebus.
2 Разъем для
Предназначен для подключения микрофона к пульту
микрофона
управления Phoebus.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
3
Headphone Out
Mic In
1
2
U7062_Xonar-Phoebus_QSG.indb 99 18.01.2012 16:14:54 Uhr
Русский
100
Краткое руководство для ASUS Xonar Phoebus

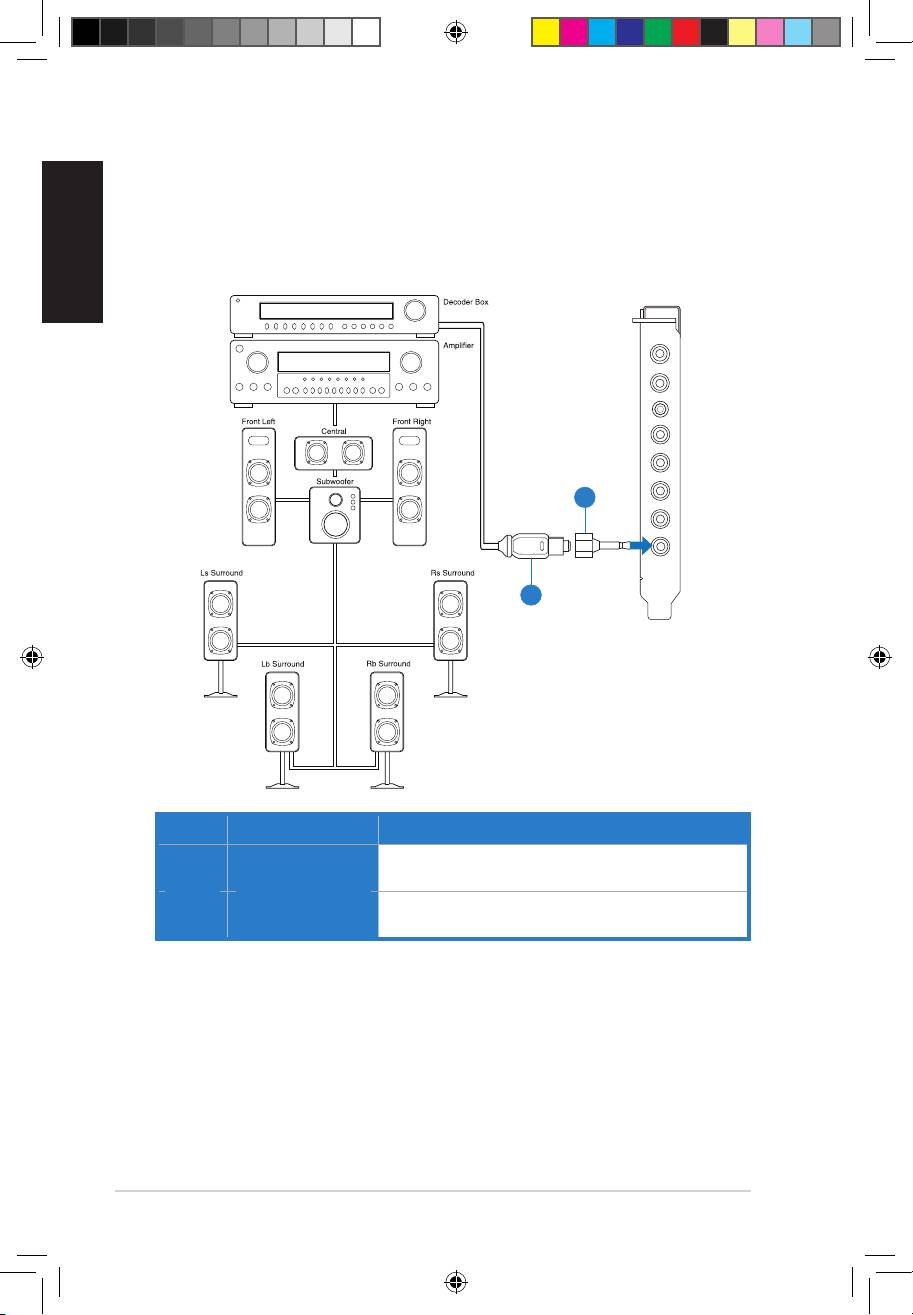

4.1.3 Подключение цифровой акустической системы (Home
Theater)
Xonar Phoebus позволяет воспроизводить звук через домашний кинотеатр, создавая
впечатляющее объемное звучание. Для вывода звука с ПК на любые цифровые колонки
или AV-ресивер достаточно одного цифрового кабеля.
Элемент Описание
1 Оптический
Подключите оптический переходник TOSLINK к разъему
переходник
S/PDIF-Out.
2 Оптический
С помощью TOSLINK-кабеля подключите разъем S/PDIF-In
кабель
Вашего декодера к оптическому переходнику
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
U7062_Xonar-Phoebus_QSG.indb 100 18.01.2012 16:14:56 Uhr
Русский
Краткое руководство для ASUS Xonar Phoebus
101
4.1.4 Подключение наушников
Подключение стереонаушников
Элемент Описание
1 Разъем для
Разъем для наушников оснащен высококачественным
наушников
встроенным усилителем. Вы можете подключить наушники
непосредственно к этому разъему.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
U7062_Xonar-Phoebus_QSG.indb 101 18.01.2012 16:14:57 Uhr
Русский
102
Краткое руководство для ASUS Xonar Phoebus
Подключение 5.1-канальных наушников
Элемент Описание
1 Выход
Подключение фронтального канала 5.1-канальных
фронтального
наушников.
канала
2 Выход на
Подключение тылового канала 5.1-канальных наушников.
боковые
колонки
3 Выход
Подключение центрального канала 5.1-канальных
центрального
наушников.
канала/
сабвуфера
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 102 18.01.2012 16:14:59 Uhr
Русский
Краткое руководство для ASUS Xonar Phoebus
103
4.1.5 Подключение аналоговых колонок
Подключение аналогового усилителя
Элемент Описание
1 Выход
Подключение фронтального канала аналогового усилителя.
фронтального
канала
2 Выход на
Подключение тылового канала аналогового усилителя.
боковые
колонки
3 Центральная
Подключение центрального (сабвуфер) канала аналогового
колонка/
усилителя.
сабвуфер
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 103 18.01.2012 16:15:01 Uhr
Русский
104
Краткое руководство для ASUS Xonar Phoebus
Подключение 2-канальной акустической системы
2 колонки
Элемент Описание
1 Выход
Подключение 2-канальной акустической системы.
фронтального
канала
Подключение 4-канальной акустической системы
4 колонки
Элемент Описание
1 Выход
Подключение фронтальных колонок 4/4.1 - канальной
фронтального
акустической системы.
канала
2 Выход на
Подключение тыловых колонок 4/4.1 - канальной
боковые
акустической системы.
колонки
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
1
2
Mic in
HP out
Box link
AUDIO
AUDIO
INPUTS
INPUTS
Line in
Side
Front
Front
Ctr / Sbw
Rear
Side /
SPDIF out
U7062_Xonar-Phoebus_QSG.indb 104 18.01.2012 16:15:03 Uhr
Русский
Краткое руководство для ASUS Xonar Phoebus
105
Подключение 5.1-канальной акустической системы
5.1 колонки
Элемент Описание
1 Выход
Подключение фронтальных колонок 5.1 - канальной
фронтального
акустической системы.
канала
2 Выход на
Подк лючение тыловых колонок 5.1 - канальной
боковые
акустической системы.
колонки
3 Центральная
Подключение центральной колонки/сабвуфера 5.1 -
колонка/
канальной акустической системы.
сабвуфер
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Side
Center/
Subwoofer
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 105 18.01.2012 16:15:04 Uhr
Русский
106
Краткое руководство для ASUS Xonar Phoebus
Подключение 7.1-канальной акустической системы
7.1 колонки
Элемент Описание
1 Выход
Подключение фронтальных колонок 7.1 - канальной
фронтального
акустической системы.
канала
2 Выход на
Подключение боковых колонок 7.1 - канальной
боковые
акустической системы.
колонки
3 Центральная
Подключение центральной колонки/сабвуфера 7.1 -
колонка/
канальной акустической системы.
сабвуфер
4 Выход на
Подключение тыловых колонок 7.1 - канальной
тыловые
акустической системы.
колонки
Rear
Front
Mic in
AUDIO
AUDIO
INPUTS
INPUTS
Side
Center/
HP out
Subwoofer
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
4
2
U7062_Xonar-Phoebus_QSG.indb 106 18.01.2012 16:15:06 Uhr
Русский
Краткое руководство для ASUS Xonar Phoebus
107
4.1.6 Подключение микрофона
Элемент Описание
1 Разъем для
Предназначен для подключения микрофона для голосовой
микрофона
связи, записи звука или караоке.
2 Разъем для
Разъем для наушников оснащен высококачественным
наушников
встроенным усилителем. Вы можете подк лючить
стереонаушники непосредственно к этому разъему.
4.1.7 Подключение источников звука
Элемент Описание
1 Аудиовход
Разъем 3.5мм предназначен для подключения источника
аналогового звука, например CD/MP3 плеера.
1
1
2
1
Mic in
HP out
2
Box link
Side /
SPDIF out
Ctr / Sbw
Line in
Front
Rear
Mic in
HP out
Box link
CD Player
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
MP3 Player
1
U7062_Xonar-Phoebus_QSG.indb 107 18.01.2012 16:15:08 Uhr
