ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
4. Hoparlör ve Çevre Birimlerinin Bağlanması
4.1 Phoebus Box’ın Bağlanması
4.1.1 Phoebus Box’ın Bağlanması
No Öğe Açıklama
1 Mikrofon Giriş portu
Mikrofonun 3,5 mm’lik şini ses iletişimi, kaydı veya
karaoke için Phoebus Kumanda Kutusundan bu Mik girişi
bağlantı noktasına bağlayın.
2 Kulaklık Bağlantı Noktası
Kulaklık bağlantı noktasında kulaklıkların sürücüleri için
yerleşik yüksek kalitede amplikatör bulunmaktadır.
Phoebus kumanda kutusunu doğrudan bu bağlantı
noktasına bağlayın.
3 Box Link Bağlantı Noktası
Phoebus kumanda kutusunu doğrudan bu bağlantı
noktasına bağlayın.

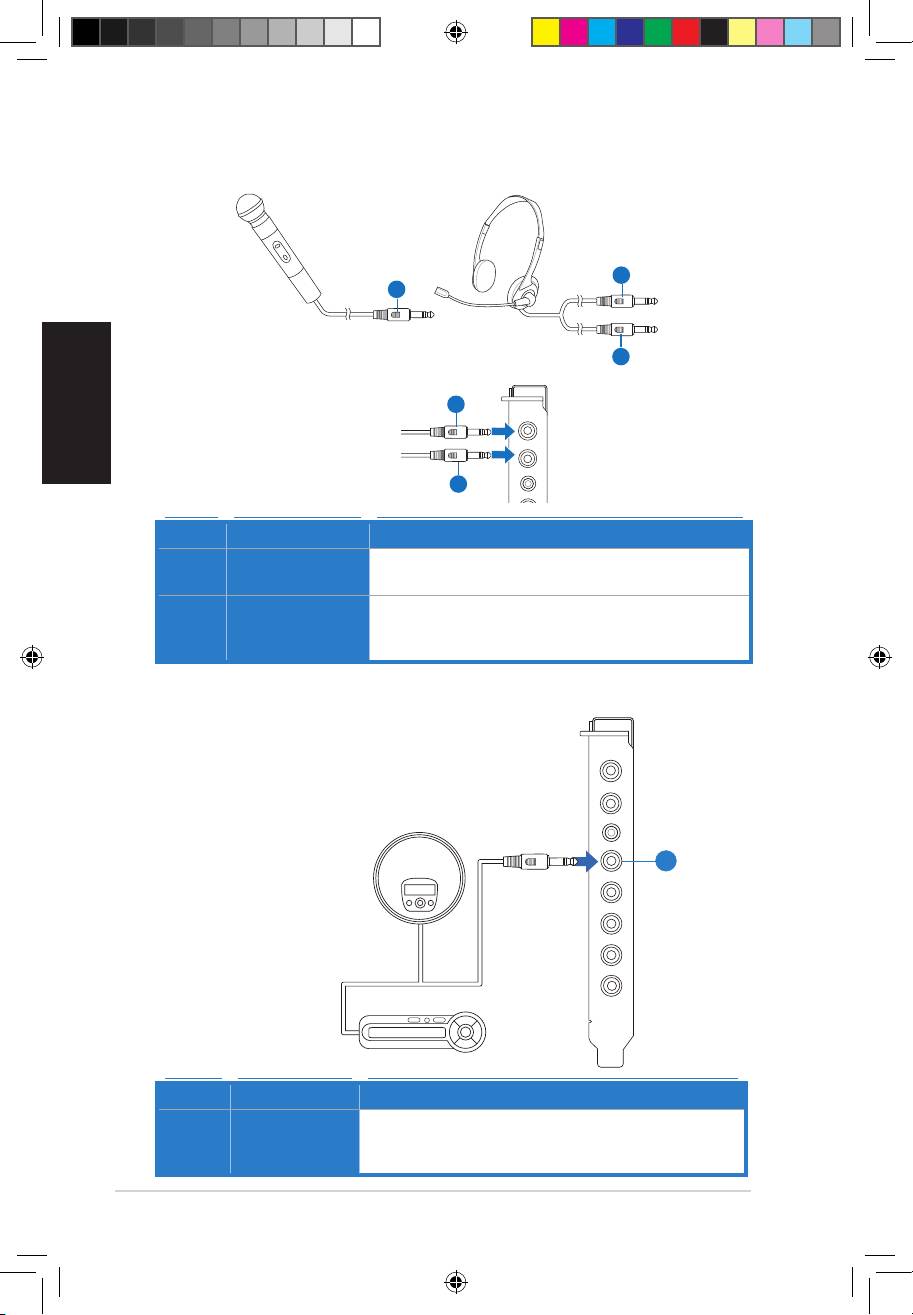

4.1.2 Phoebus Kumanda kutusunu harici kulaklık ve mikrofona bağlama
No Öğe Açıklama
1 Kulaklık Bağlantı
Kulaklığı Phoebus Kumanda kutusundaki kulaklık girişine
Noktası
bağlayın.
2 Mikrofon Giriş portu
Mikrofonun 3,5 mm şini Phoebus Kumanda Kutusundaki
Mik girişi bağlantı noktasına takın.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
3
Headphone Out
Mic In
1
2
U7062_Xonar-Phoebus_QSG.indb 114 18.01.2012 16:15:20 Uhr
Türkçe
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
115

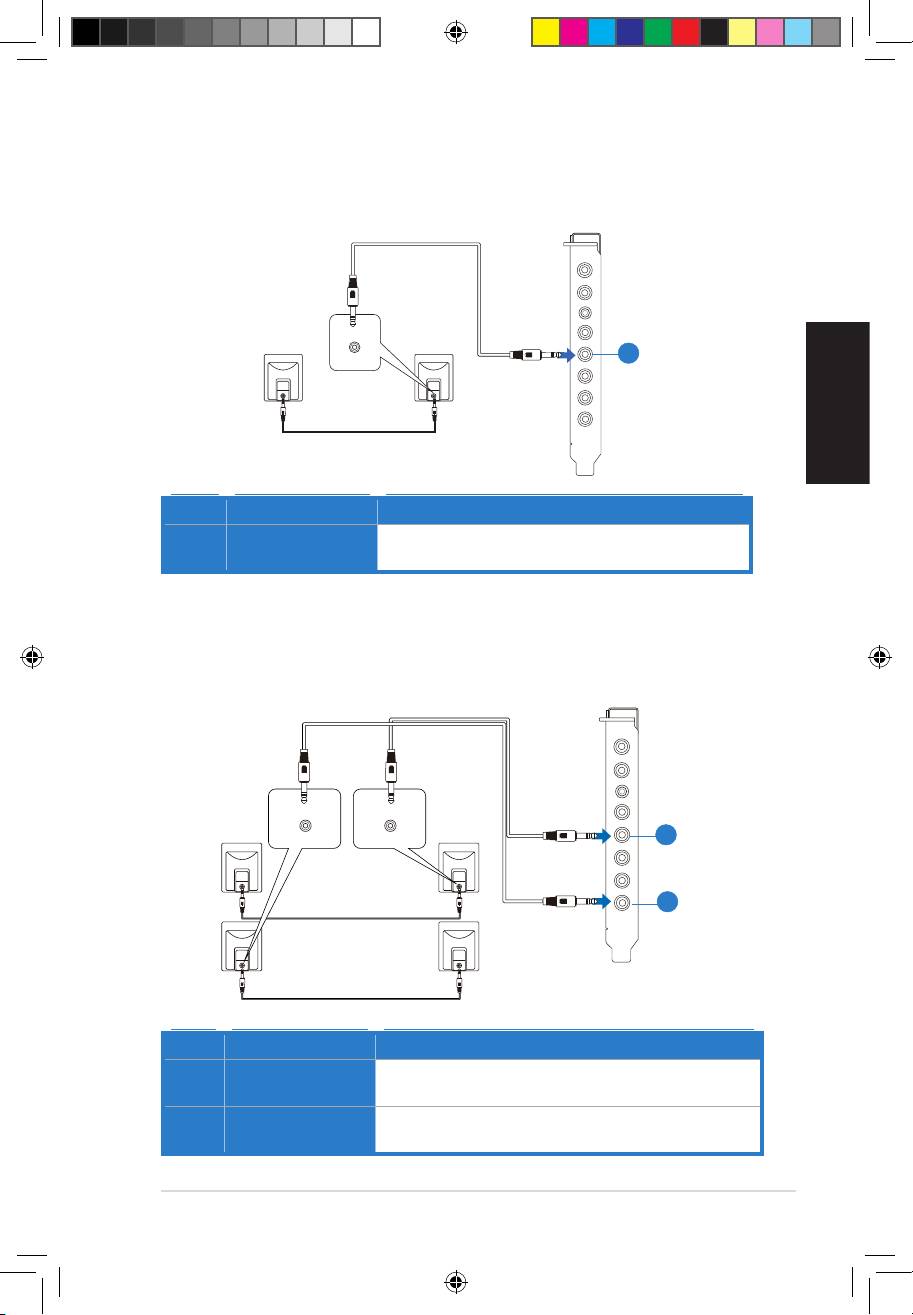

4.1.3 Dijital Hoparlör Sistemlerini Bağlama (Ev Sineması)
Xonar Phoebus ev sineması sisteminde oynatmayı mümkün kılarken, etkileyici surround
ses deneyimi sunar. Tek bir dijital kablo bağlantısı herhangi bir PC ses kaynağından
herhangi bir dijital hoparlöre veya AV Alıcısına yüksek kalitede dijital ses taşır.
No Öğe Açıklama
1 Optik adaptör
Optik TOSLINK adaptörünü S/PDIF-Out konektörüne bağlayın.
2 Optik kablo
Dekoderinizin S/PDIF Girişi bağlantı noktasını TOSLINK optik
kabloyu kullanarak optik adaptöre bağlayın.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
U7062_Xonar-Phoebus_QSG.indb 115 18.01.2012 16:15:21 Uhr
Türkçe
116
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
4.1.4 Stereo hoparlörleri bağlama
Stereo hoparlörleri bağlama
No Öğe Açıklama
1 Kulaklık Çıkışı
Kulaklık Çıkışı bağlantı noktasında kulaklıkların sürücüleri
Bağlantı Noktası
için yerleşik yüksek kalitede amplikatör bulunmaktadır.
Lütfen stereo kulaklıklarınızı doğrudan bu jaka bağlayın.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
U7062_Xonar-Phoebus_QSG.indb 116 18.01.2012 16:15:23 Uhr
Türkçe
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
117
5.1 kanal kulaklıklarını bağlama
No Öğe Açıklama
1 Ön Çıkış
5.1 kulaklıklarınızın ön kanal 3,5 mm şini bu jaka bağlayın.
2 Yan Surround
5.1 kulaklıklarınızın Surround kanal 3,5 mm şini bu jaka
Çıkış
bağlayın.
3 Orta/Subwoofer
5.1 kulaklıklarınızın Merkez/Bas kanalı 3,5 mm şini bu jaka
Çıkışı
bağlayın.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 117 18.01.2012 16:15:24 Uhr
Türkçe
118
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
4.1.5 Analog hoparlör sistemlerinin bağlanması
Analog güç amplikatörünü bağlama
No Öğe Açıklama
1 Ön Çıkış
Analog amplikatörün “ön sol” ve “ön sağ” giriş bağlantı
noktalarını mini jak ile birlikte RCA kablosuna bağlar.
2 Yan Surround
Analog amplikatörün “Sol surround” ve “sağ surround” ön sağ”
Çıkış
giriş bağlantı noktalarını mini jak ile birlikte RCA kablosuna
bağlar.
3 Orta/Subwoofer
Analog amplikatörün“Orta” ve “subwoofer” ön sağ” giriş
Çıkışı
bağlantı noktalarını mini jak ile birlikte RCA kablosuna bağlar.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 118 18.01.2012 16:15:26 Uhr
Türkçe
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
119
2 kanallı hoparlörleri bağlama
2 hoparlör
No Öğe Açıklama
1 Ön Çıkış
2 kanallı hoparlör setinin 3,5 mm şini bu Ön Çıkış Jakına
bağlayın.
4 kanallı hoparlörleri bağlama
4 hoparlör
No Öğe Açıklama
1 Ön Çıkış
4/4.1 hoparlörlerinin ön giriş bağlantı noktasını mini jak
kablosu ile bağlar.
2 Yan Surround Çıkış
4/4.1 hoparlörlerinin Surround giriş bağlantı noktasını mini
jak kablosu ile bağlar.
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
1
2
Mic in
HP out
Box link
AUDIO
AUDIO
INPUTS
INPUTS
Line in
Side
Front
Front
Ctr / Sbw
Rear
Side /
SPDIF out
U7062_Xonar-Phoebus_QSG.indb 119 18.01.2012 16:15:28 Uhr
Türkçe
120
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
5.1 kanallı hoparlörleri bağlama
5.1 hoparlör
No Öğe Açıklama
1 Ön Çıkış
5.1 hoparlörlerinin ön giriş bağlantı noktasını mini jak
kablosu ile bağlar.
2 Yan Surround Çıkış
5.1 hoparlörlerinin Surround giriş bağlantı noktasını mini jak
kablosu ile bağlar.
3 Orta/Subwoofer
5.1 hoparlörlerinin Orta/Subwoofer giriş bağlantı noktasını
Çıkışı
mini jak kablosu ile bağlar.
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Side
Center/
Subwoofer
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 120 18.01.2012 16:15:29 Uhr
Türkçe
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
121
7.1 kanallı hoparlörleri bağlama
7.1 hoparlör
No Öğe Açıklama
1 Ön Çıkış
7.1 hoparlörlerinin ön giriş bağlantı noktasını mini jak
kablosu ile bağlar.
2 Yan Surround Çıkış
7.1 hoparlörlerinin Surround giriş bağlantı noktasını mini
jak kablosu ile bağlar.
3 Orta/Subwoofer
7.1 hoparlörlerinin Orta/Subwoofer giriş bağlantı noktasını
Çıkışı
mini jak kablosu ile bağlar.
4 Arka Surround Çıkışı
7.1 hoparlörlerinin Arka Surround giriş bağlantı noktasını
mini jak kablosu ile bağlar.
Rear
Front
Mic in
AUDIO
AUDIO
INPUTS
INPUTS
Side
Center/
HP out
Subwoofer
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
4
2
U7062_Xonar-Phoebus_QSG.indb 121 18.01.2012 16:15:31 Uhr
4.1.6 Mikrofonu Bağlama
Türkçe
No Öğe Açıklama
1 Mikrofon Giriş
Mikrofonun 3,5 mm’lik şini ses iletişimi, kaydı veya karaoke
portu
için bu Mik girişi bağlantı noktasına bağlayın.
2 Kulaklık Bağlantı
Kulaklık bağlantı noktasında kulaklıkların sürücüleri için
Noktası
yerleşik yüksek kalitede amplikatör bulunmaktadır. Stereo
kulaklıklarınızı doğrudan bu jaka bağlayın.
4.1.7 Hat Girişi ses kaynaklarının bağlanması Mik
No Öğe Açıklama
1 Hat Giriş portu
CD/MP3 Oynatıcısının veya diğer herhangi bir Hat seviyesi
analog ses kaynağının 3,5 mm şini ses kaydı için bu Hat girişi
jakına bağlayın.
122
ASUS Xonar Phoebus Hızlı Başlatma Kılavuzu
1
1
2
1
Mic in
HP out
2
Box link
Side /
SPDIF out
Ctr / Sbw
Line in
Front
Rear
Mic in
HP out
Box link
CD Player
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
MP3 Player
1
U7062_Xonar-Phoebus_QSG.indb 122 18.01.2012 16:15:34 Uhr
