4. Conectar altavoces y periféricos
4.1 Conectar la Caja de Phoebus
4.1.1 Conectar la Caja de Phoebus
Nº Elemento Descripción
1 Puerto Entrada de
Conecte el enchufe de 3,5 mm procedente del micrófono
micrófono
de la Caja de control Phoebus en este puerto Entrada de
micrófono para comunicación de voz, grabación o karaoke.
2 Puerto para
El puerto para auriculares tiene un amplicador de alta calidad
auriculares
integrado que permite gobernar los auriculares. Conecte la
Caja de control de Phoebus directamente a este puerto.
3 Puerto de enlace de
Conecte la Caja de control de Phoebus directamente a este
la caja
puerto.

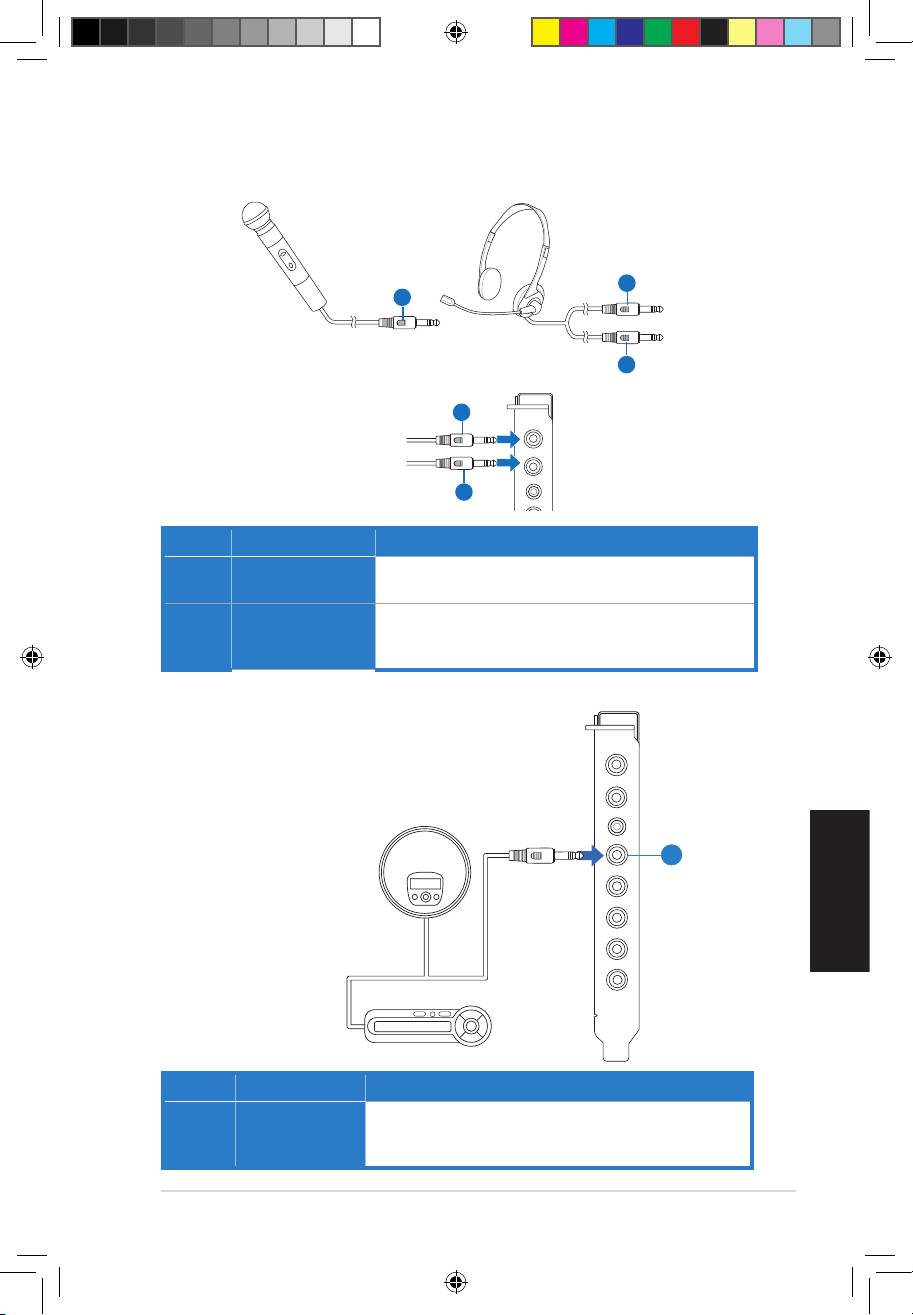

4.1.2 Conectar la Caja de control Phoebus con los auriculares y el
micrófono externo
Nº Elemento Descripción
1 Puerto para
Conecte los auriculares al puerto de auriculares de la caja
auriculares
de control Phoebus.
2 Puerto Entrada de
Conecte el enchufe de 3,5 mm del micrófono al puerto
micrófono
Entrada de micrófono de la Caja de control Phoebus.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
3
Headphone Out
Mic In
1
2
U7062_Xonar-Phoebus_QSG.indb 69 18.01.2012 16:14:03 Uhr
Español
Español
70
Guía de inicio rápido de ASUS Xonar Phoebus
Español
Español

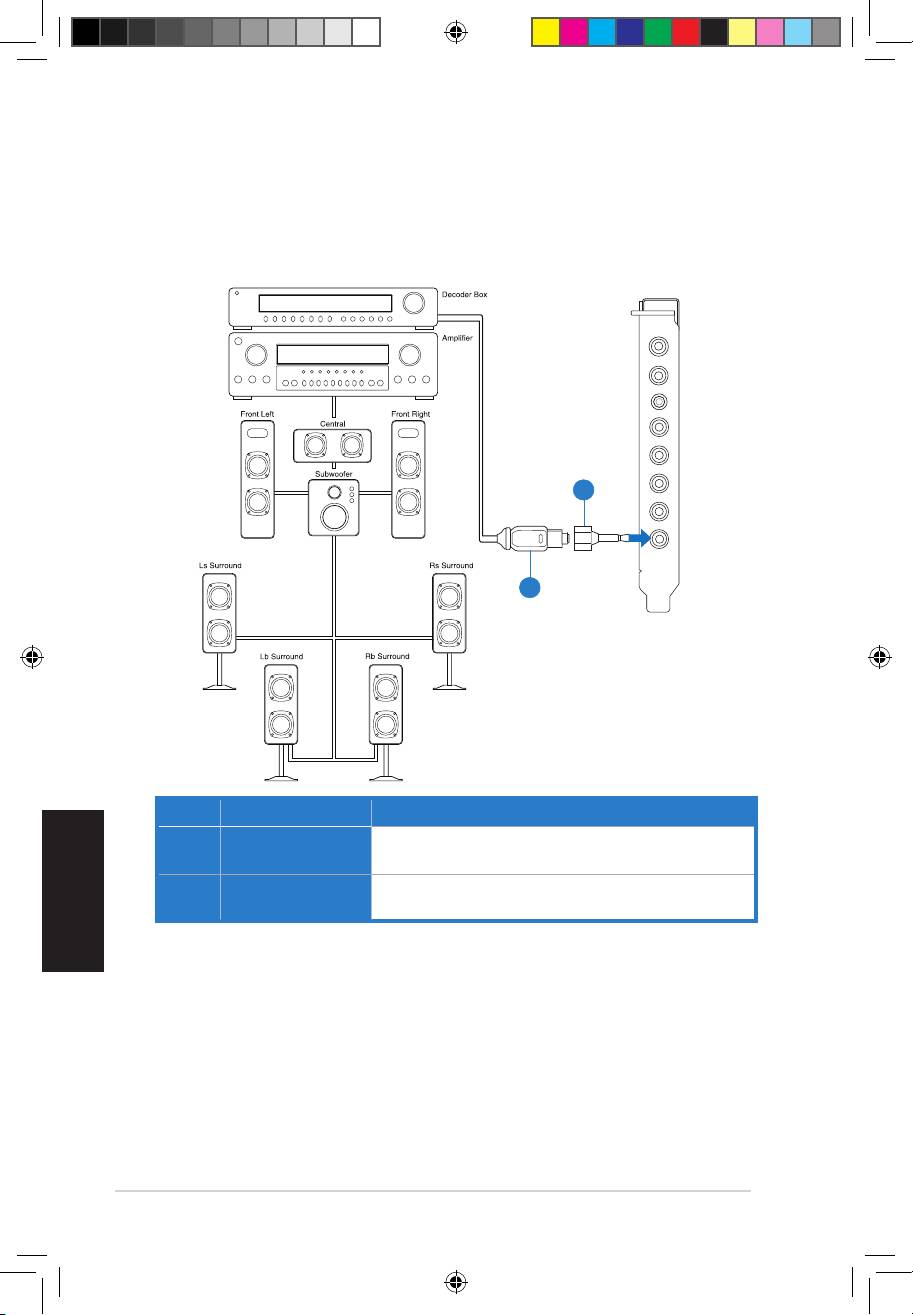

4.1.3 Conectar un sistema de altavoces digitales (cine en casa)
Con Xonar Phoebus es posible llevar a cabo las reproducciones a través del sistema
de cine en casa, creando una experiencia de sonido envolvente impresionante. Una
sola conexión por cable digital puede transportar el audio digital de alta calidad desde
cualquier fuente de audio de PC a cualquier altavoz digital o receptor de AV.
Nº Elemento Descripción
1 Adaptador óptico
Enchufe el adaptador TOSLINK óptico en el conector Salida
S/PDIF.
2 Cable óptico
Conecte el puerto de entrada S/PDIF del descodicador al
adaptador óptico con el cable óptico TOSLINK.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
U7062_Xonar-Phoebus_QSG.indb 70 18.01.2012 16:14:05 Uhr
Guía de inicio rápido de ASUS Xonar Phoebus
71
Español
Español
Español
Español
4.1.4 Conectar auriculares estéreo
Conectar auriculares estéreo
Nº Elemento Descripción
1 Puerto Salida de
El puerto Salida de auriculares tiene un amplicador de alta
auriculares
calidad integrado que permite gobernar los auriculares.
Enchufe los auriculares estéreo directamente a este
conector.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
U7062_Xonar-Phoebus_QSG.indb 71 18.01.2012 16:14:07 Uhr
Español
Español
72
Guía de inicio rápido de ASUS Xonar Phoebus
Español
Español
Conectar auriculares de 5.1 canales
Nº Elemento Descripción
1 Salida frontal
Inserte el enchufe de 3,5 mm del canal frontal de los
auriculares 5.1 en este conector.
2 Salir envolvente
Inserte el enchufe de 3,5 mm del canal envolvente de los
lateral
auriculares 5.1 en este conector
3 Salida central y
Inserte el enchufe de 3,5 mm del canal central y de graves de
amplicador de
los auriculares 5.1 en este conector
graves
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 72 18.01.2012 16:14:08 Uhr
Guía de inicio rápido de ASUS Xonar Phoebus
73
Español
Español
Español
Español

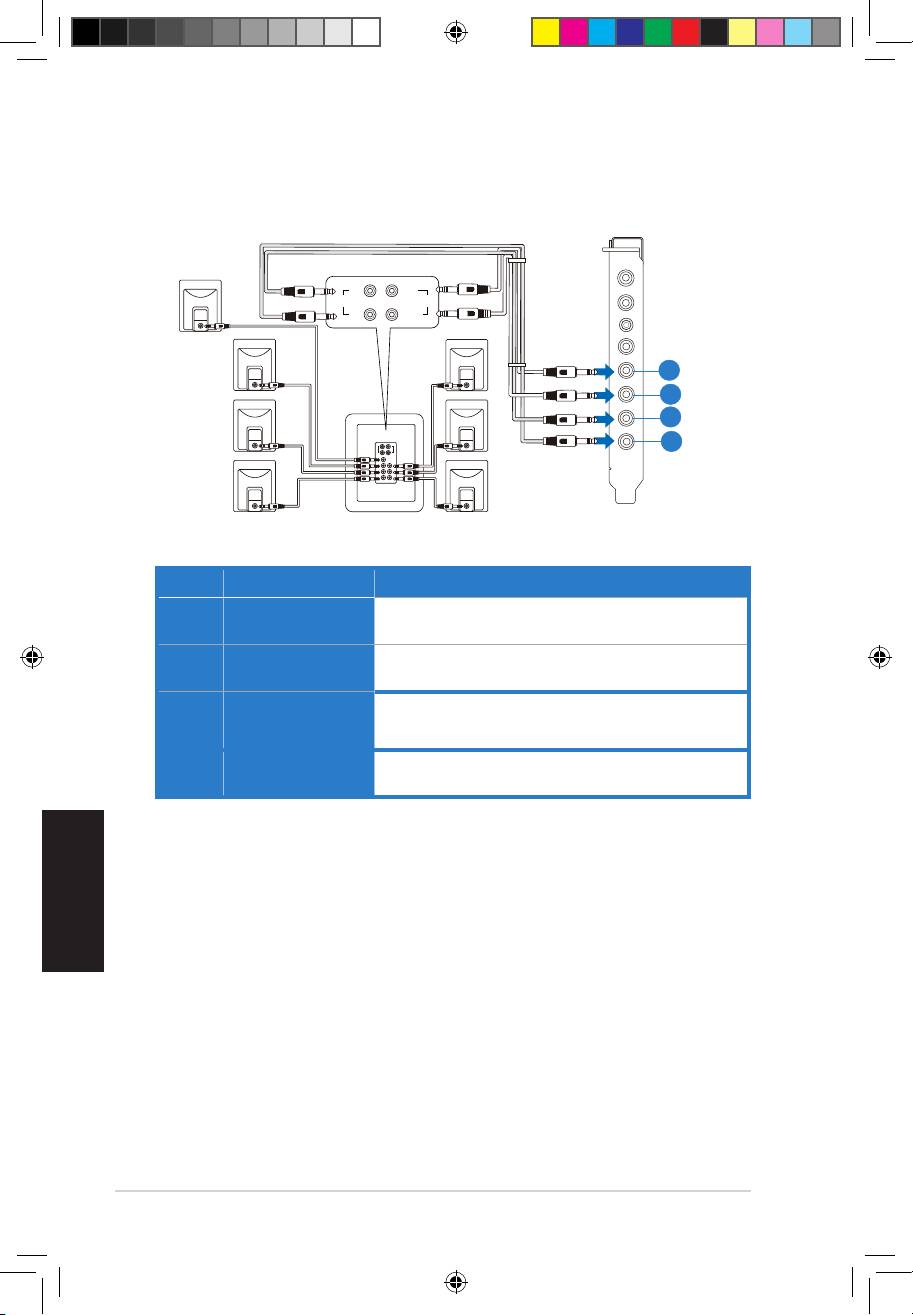

4.1.5 Conectar sistemas de altavoces analógicos
Conectar un amplicador de potencia analógico
Nº Elemento Descripción
1 Salida frontal
Permite conectar los puertos de entrada “frontal izquierdo” y
“frontal derecho” del amplicador analógico mediante el cable
miniconector a RCA.
2 Salir envolvente
Permite conectar los puertos de entrada “envolvente izquierdo”
lateral
y “envolvente derecho” del amplicador analógico mediante el
cable miniconector a RCA.
3 Salida central y
Permite conectar los puertos de entrada “Center” and
amplicador de
“subwoofer” del amplicador analógico mediante el cable
graves
miniconector a RCA.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 73 18.01.2012 16:14:10 Uhr
Español
Español
74
Guía de inicio rápido de ASUS Xonar Phoebus
Español
Español
Conectar altavoces de 2 canales
2 altavoces
Nº Elemento Descripción
1 Salida frontal
Inserte el enchufe de 3,5 mm del juego de altavoces de 2
canales a este conector Salida frontal.
Conectar altavoces de 4 canales
4 altavoces
Nº Elemento Descripción
1 Salida frontal
Permite conectar el puerto de entrada frontal de los altavoces
4/4.1 con el cable de miniconector.
2 Salir envolvente
Permite conectar el puerto de entrada envolvente de los
lateral
altavoces 4/4.1 con el cable de miniconector.
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
1
2
Mic in
HP out
Box link
AUDIO
AUDIO
INPUTS
INPUTS
Line in
Side
Front
Front
Ctr / Sbw
Rear
Side /
SPDIF out
U7062_Xonar-Phoebus_QSG.indb 74 18.01.2012 16:14:12 Uhr
Guía de inicio rápido de ASUS Xonar Phoebus
75
Español
Español
Español
Español
Conectar altavoces de 5.1 canales
5.1 altavoces
Nº Elemento Descripción
1 Salida frontal
Permite conectar el puerto de entrada frontal de los
altavoces 5.1 con el cable de miniconector.
2 Salir envolvente
Permite conectar el puerto de entrada envolvente de los
lateral
altavoces 5.1 con el cable de miniconector.
3 Salida central y
Permite conectar el puerto de entrada central y de graves de
amplicador de
los altavoces 5.1 con el cable de miniconector.
graves
Mic in
HP out
Box link
AUDIO
INPUTS
Line in
Front
Side
Center/
Subwoofer
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
2
U7062_Xonar-Phoebus_QSG.indb 75 18.01.2012 16:14:13 Uhr
Español
Español
76
Guía de inicio rápido de ASUS Xonar Phoebus
Español
Español
Conectar altavoces de 7.1 canales
7.1 altavoces
Nº Elemento Descripción
1 Salida frontal
Permite conectar el puerto de entrada frontal de los
altavoces 7.1 con el cable de miniconector.
2 Salir envolvente
Permite conectar el puerto de entrada envolvente de los
lateral
altavoces 7.1 con el cable de miniconector.
3 Salida central y
Permite conectar el puerto de entrada central y de graves
amplicador de
de los altavoces 7.1 con el cable de miniconector.
graves
4 Salida envolvente
Permite conectar el puerto de entrada Salida envolvente de
posterior
los altavoces 7.1 con el cable de miniconector.
Rear
Front
Mic in
AUDIO
AUDIO
INPUTS
INPUTS
Side
Center/
HP out
Subwoofer
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
3
4
2
U7062_Xonar-Phoebus_QSG.indb 76 18.01.2012 16:14:15 Uhr
Guía de inicio rápido de ASUS Xonar Phoebus
77
Español
Español
Español
Español
4.1.6 Conectar un micrófono
Nº Elemento Descripción
1 Puerto Entrada de
Conecte el enchufe de 3,5 mm en este puerto Entrada de
micrófono
micrófono para comunicación de voz, grabación o karaoke.
2 Puerto para
El puerto para auriculares tiene un amplicador de alta
auriculares
calidad integrado que permite gobernar los auriculares.
Enchufe los auriculares estéreo directamente a este conector.
4.1.7 Conectar fuentes de audio a la Entrada de línea
Nº Elemento Descripción
1 Puerto Entrada
Inserte el enchufe de 3,5 mm del reproductor de CD/MP3 o
de línea
cualquier otra fuente de audio analógica de nivel de línea en
este conector Entrada de línea para grabar sonido.
1
1
2
1
Mic in
HP out
2
Box link
Side /
SPDIF out
Ctr / Sbw
Line in
Front
Rear
Mic in
HP out
Box link
CD Player
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
MP3 Player
1
U7062_Xonar-Phoebus_QSG.indb 77 18.01.2012 16:14:17 Uhr
