Guia de consulta rápida ASUS Xonar Phoebus

Português

Português

No

Item

Descrição

Ligue o seu microfone de PC externo a esta porta de

Porta de entrada

1

3.5mm para entrada de voz. Pré-amplicador interno de

de microfone

microfone de alta qualidade.

Porta de saída

Ligue os seus auscultadores a esta porta.

2

auscultadores

Ligue a Caixa de Controlo Xonar Phoebus a esta porta de

3 Ligação da caixa

2,5 mm.

Ligue dispositivos analógicos como leitores de MP3,

Porta de entrada de

leitores de CD, sintetizadores e outras fontes de áudio de

4

linha

nível de linha a esta porta de 3.5mm para gravação ou

processamento de áudio.

Porta de saída

Para um sistema de altifalantes de 2 canais, liga à entrada

5

frontal

frontal esquerda/direita dos altifalantes amplicados.

Porta de saída

Liga à entrada central/subwoofer em altifalantes 5.1/7.1

6

central/Subwoofer

analógicos amplicados.

Liga à entrada traseira/surround em altifalantes 7.1

7 Porta de saída traseira

analógicos amplicados.

Porta de saída digital. Liga a descodicadores digitais ou

sistemas de altifalantes digitais, sistemas de cinema em

Porta de saída S/PDIF/

8

casa, receptores AV para saída de áudio digital incluindo

Lateral

PCM, Dolby Digital, DTS, WMA-Pro, etc. Liga à entrada de

canal surround em altifalantes 5.1 analógicos amplicados.

Conector de painel

Ligue o painel frontal da caixa do seu computador com um

9

frontal

cabo de ligação de 9 pinos.

Conector de 4 pinos. Liga normalmente à saída de áudioLiga normalmente à saída de áudio

analógico da placa de TV ou outra fonte de áudio no

Conector de

sistema do PC. (Para controlar o áudio da sua placa de

10

entrada Auxiliar

TV a partir desta entrada Auxiliar, deverá activar a função deverá activar a função

“monitor” para a Entrada Aux no misturador de gravação

do software Xonar Audio Center.

Ficha de Saída

Liga à placa gráca com suporte HDMI.

11

S/PDIF

Contactos dourados

Insira na ranhura PCI Express da placa principal

12

PCI Express

Guia de consulta rápida ASUS Xonar Phoebus

81

Português

Português

Português

Português

2.1 Instalação da placa

Antes de prosseguir com os passos de instalação seguintes, recomendamos que

desactive o seu dispositivo de áudio incorporado nas denições do BIOS, ou

desinstale outras placas de áudio do seu PC. (Para congurar o BIOS ou desinstalar

outras placas de áudio, consulte os manuais do utilizador da sua placa principal e da

placa de áudio)

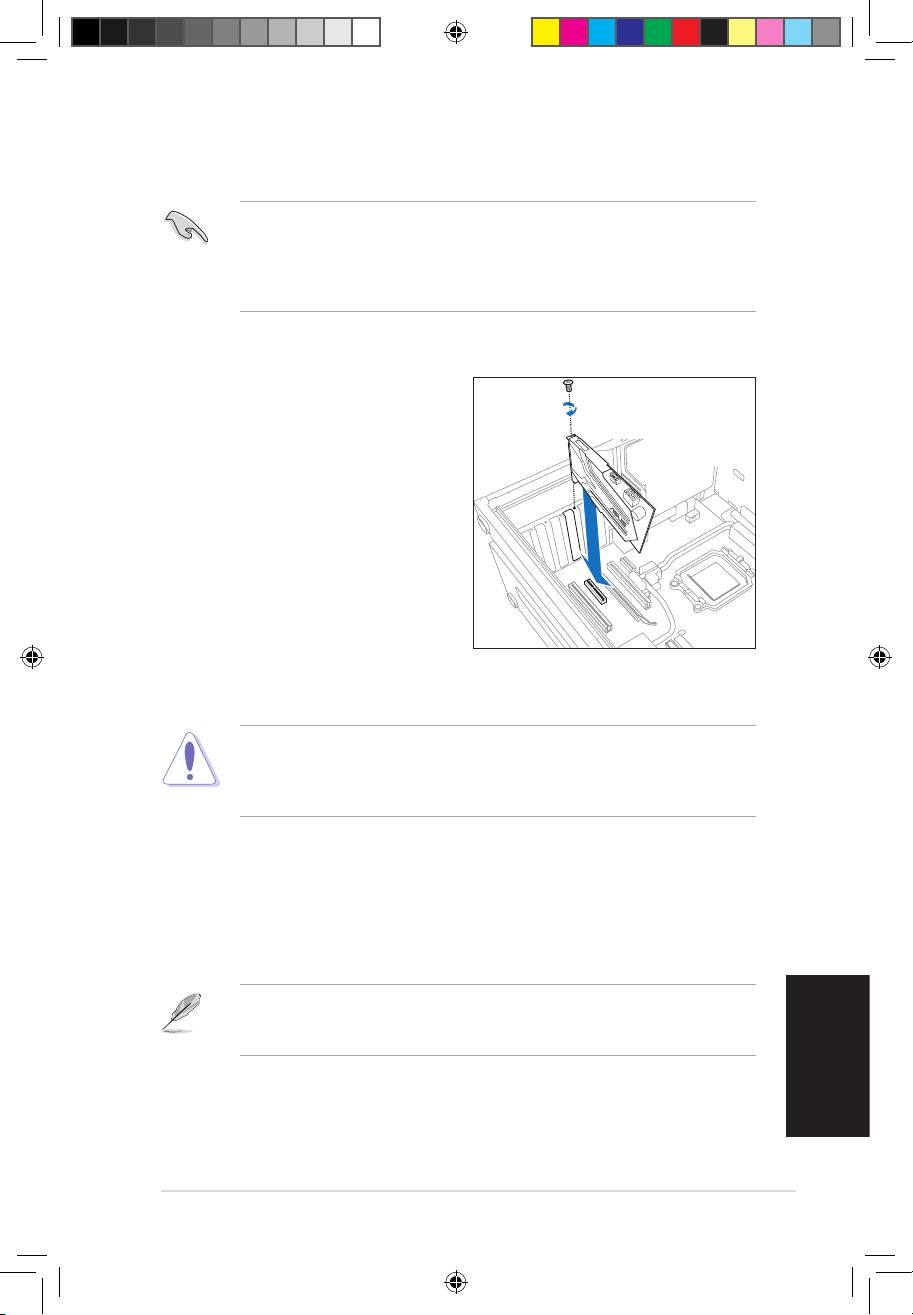

2.1.1 Instalar a placa Xonar Phoebus

Para instalar a placa de áudio Xonar Phoebus:

1. Desligue o computador, o monitor e

todos os outros periféricos ligados ao

computador.

2. Desligue o cabo de alimentação do

computador do próprio computador e

da tomada eléctrica.

3. Toque na parte metálica traseira ou no

painel lateral do computador para evitar

a electricidade estática.

4. Remova a tampa do computador.

5. Retire o suporte metálico de uma

ranhura PCIE disponível para a placa de

áudio Xonar Phoebus.

6. Insira cuidadosamente a placa de áudio na ranhura PCIE.

Não exerça força para inserir a placa de áudio na ranhura. Certique-se de que os

pinos dourados do conector da placa PCI Express se encontram alinhados com

o conector PCI Express da placa principal antes de inserir a placa na ranhura PCI

Express. Se a placa não encaixar correctamente, remova-a e tente novamente.

7. Fixe a placa de áudio com os parafusos o suporte metálico.

8. Reponha a tampa do computador.

9. Volte a ligar todos os cabos.

10. Ligue o cabo de alimentação ao computador e à tomada eléctrica.

11. Ligue o computador.

A placa de áudio PCI Express requer alimentação adicional proveniente do seu

computador. Se o cabo de alimentação não estiver correctamente ligado, a placa de

áudio não funcionará.

Português

Português

82

Guia de consulta rápida ASUS Xonar Phoebus

Português

Português

2.1.2 Ligar a placa de TV

Se o seu computador estiver equipado com uma placa de TV PCI ou PCI Express

tradicional, poderá ser necessário ligá-la à placa de áudio para transmitir o som para os

altifalantes do computador.

1. Fixe a placa de TV PCI/PCI Express ao painel traseiro utilizando um parafuso.

2. Ligue o conector de saída de áudio da placa de TV ao conector de Entrada Aux da

placa de áudio, tal como ilustrado na gura abaixo.

Para obter uma excelente qualidade de áudio de TV, a placa Xonar utiliza a gravação

ADC para digitalizar o sinal e converte novamente para reprodução DAC. Seleccione a

Entrada Aux como fonte de gravação no misturador de gravação do Centro de Áudio

Xonar e active o botão de monitorização para passar este sinal para a saída de áudio.

Utilizando esta conguração, poderá activar efeitos sonoros como o Pro-Logic IIx

para expandir o áudio estéreo da TV para som surround de 5.1 ou 7.1 canais. O áudio

de TV no seu PC será ainda melhor qualidade do que no televisor!
