2. Hardware

2.1 Tarjeta de procesamiento de audio Xonar Phoebus

9

10

11

1

2

3

4

5

6

7

8

12

1

2

3

4

5

6

7

8

Guía de inicio rápido de ASUS Xonar Phoebus

65

Español

Español

Español

Español

Nº Elemento Descripción

Puerto Entrada de

Conecte el micrófono externo de su PC a este puerto

1

micrófono

de 3,5mm para la entrada de voz. Preamplicador de

micrófono de alta calidad integrado.

Puerto para

Conecte los auriculares a este puerto.

2

Auriculares

Conecte la Caja de control Xonar Phoebus a este puerto de

3 Enlace de la caja

2,5 mm.

Puerto Entrada de

Conecte dispositivos analógicos como reproductores MP3,

línea

reproductores de CD, sintetizadores de música y otras

4

fuentes de sonido de nivel de línea a este puerto de 3,5 mm

para grabar o procesar audio.

Para sistemas de altavoces de 2 canales, se conecta a la

Puerto para Salida

5

entrada frontal izquierda/derecha de los altavoces que

Frontal

estén encendidos.

Puerto de Salida

Conecta a la entrada central/altavoz de graves en altavoces

6

Central/Altavoz de

analógicos con sistemas 5.1/7.1.

Graves

Conecta a la entrada Posterior de sonido Envolvente en

7 Puerto Salida posterior

altavoces analógicos con sistemas 7.1.

Puerto de salida digital coaxial. Permite conectar un

descodicador digital externo o sistemas de altavoces

digitales, sistemas de Cine en casa, receptores de AV para

Puerto Salida S/PDIF/

8

enviar señales de audio digitales como PCM, Dolby Digital,

Salida lateral

DTS, WMA-Pro, etc. Conecta a la entrada del canal de

sonido envolvente en altavoces analógicos con sistemas

4//5/7.1.

Base de conexiones

Permite conectar el panel frontal de la carcasa del equipo

9

del panel frontal

con un cable de base de conexiones de 9 contactos.

Base de conexiones de 4 contactos. Normalmente

permite conectar la salida Audio analógico de la tarjeta

de sintonización de TV u otra fuente de sonido de su PC.

Base de conexiones de

10

Para controlar el audio de la tarjeta de sintonización de

entrada auxiliar

TV desde esta entrada auxiliar, debe habilitar la función

“monitor” para Entrada auxiliar en el mezclador de

grabación del software Xonar Audio Center.

Conector de salida

Para conectarse a la tarjeta gráca con funcionalidad HDMI.

11

S/PDIF

Contactos dorados del

Insertar en la ranura PCI Express de la placa base.

12

bus PCI

Español

Español

66

Guía de inicio rápido de ASUS Xonar Phoebus

Español

Español

2.1 Instalación de la

Antes de continuar con los siguientes pasos de instalación, es recomendable

deshabilitar el dispositivo de audio integrado en la conguración del BIOS o

desinstalar cualquier otra tarjeta de audio de su PC. Para obtener información sobre

la conguración del BIOS o la desinstalación de otras tarjetas de sonido, consulte los

manuales de usuario de la placa base y la tarjeta de audio.

2.1.1 Instalar la tarjeta Xonar Phoebus

Para instalar la tarjeta de audio Xonar

Phoebus:

1. APAGUE el equipo, el monitor y todos

los dispositivos periféricos conectados

al primero.

2. Desenchufe el cable de alimentación

del equipo y de la toma de corriente

eléctrica.

3. Toque el panel posterior o lateral

metálico del equipo para descargar la

electricidad estática.

4. Retire la tapa del chasis.

5. Extraiga el soporte de metal de una

ranura PCIE que esté disponible para la instalación de la tarjeta de sonido Xonar

Phoebus.

6. Inserte con cuidado la tarjeta de sonido en la ranura PCIE.

No fuerce la tarjeta de audio en la ranura. Asegúrese de que los contactos dorados

del conector PCI Express están alineados con el conector PCI Express de la placa

base antes de insertar la tarjeta en la ranura PCI Express. Si no encaja correctamente,

quítela con cuidado e inténtelo de nuevo.

7. Asegure la tarjeta de audio con los tornillos y el cierre metálico.

8. Vuelva a colocar la tapa del chasis.

9. Conecte de nuevo todos los cables.

10. Enchufe el cable de alimentación a su PC y a una toma de corriente eléctrica.

11. ENCIENDA el equipo.

La tarjeta de audio de alta calidad requiere alimentación adicional del equipo. Si

el cable de alimentación no está correctamente conectado, la tarjeta de audio no

funcionara.

Guía de inicio rápido de ASUS Xonar Phoebus

67

Español

Español

Español

Español

2.1.2 Conectar la tarjeta de sintonización de TV

Si tiene una tarjeta de sintonización de TV PCI tradicional o PCI Express en el equipo,

puede que necesite conectarla a la tarjeta de audio para transmitir el sonido de la tarjeta

de sintonización a los altavoces del equipo.

1. Asegure la tarjeta de sintonización de TV PCI/PCI Express y atorníllela al panel

posterior.

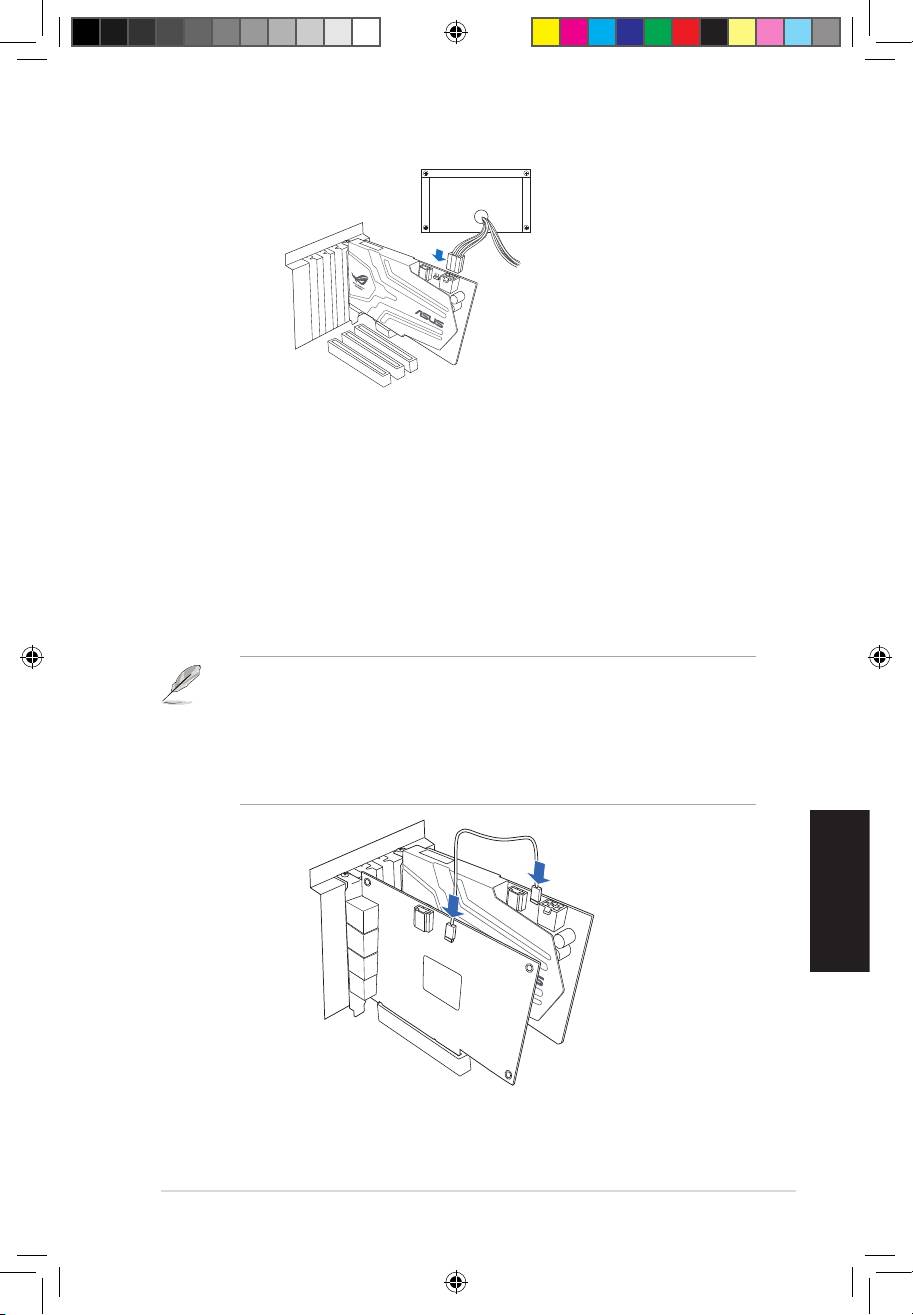

2. Conecte la base de conexiones de salida de audio entre la tarjeta de sintonización

de TV y la base de conexiones Entrada auxiliar de la tarjeta de audio tal y como se

muestra la gura siguiente.

Para obtener una calidad de audio de TV óptima, Xonar utiliza grabación ADC para

digitalizar la señal y autoconectarla para reproducción DAC. Seleccione Entrada

auxiliar como la fuente grabación en el mezclador de Xonar Audio Center y habilite el

botón de supervisión para pasar esta señal a la salida de audio. Mediante este paso,

puede incluso activar efectos de sonidos como Pro-Logic IIx para expandir el audio

del televisor a sonido envolvente de 5,1 o 7,1 canales. ¡El audio del televisor en su PC

será incluso mejor que en el televisor!
