Collegamenti a doppio amplificatore

La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli

acuti.

Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto.

Non facendolo si danneggiano gli amplificatori.

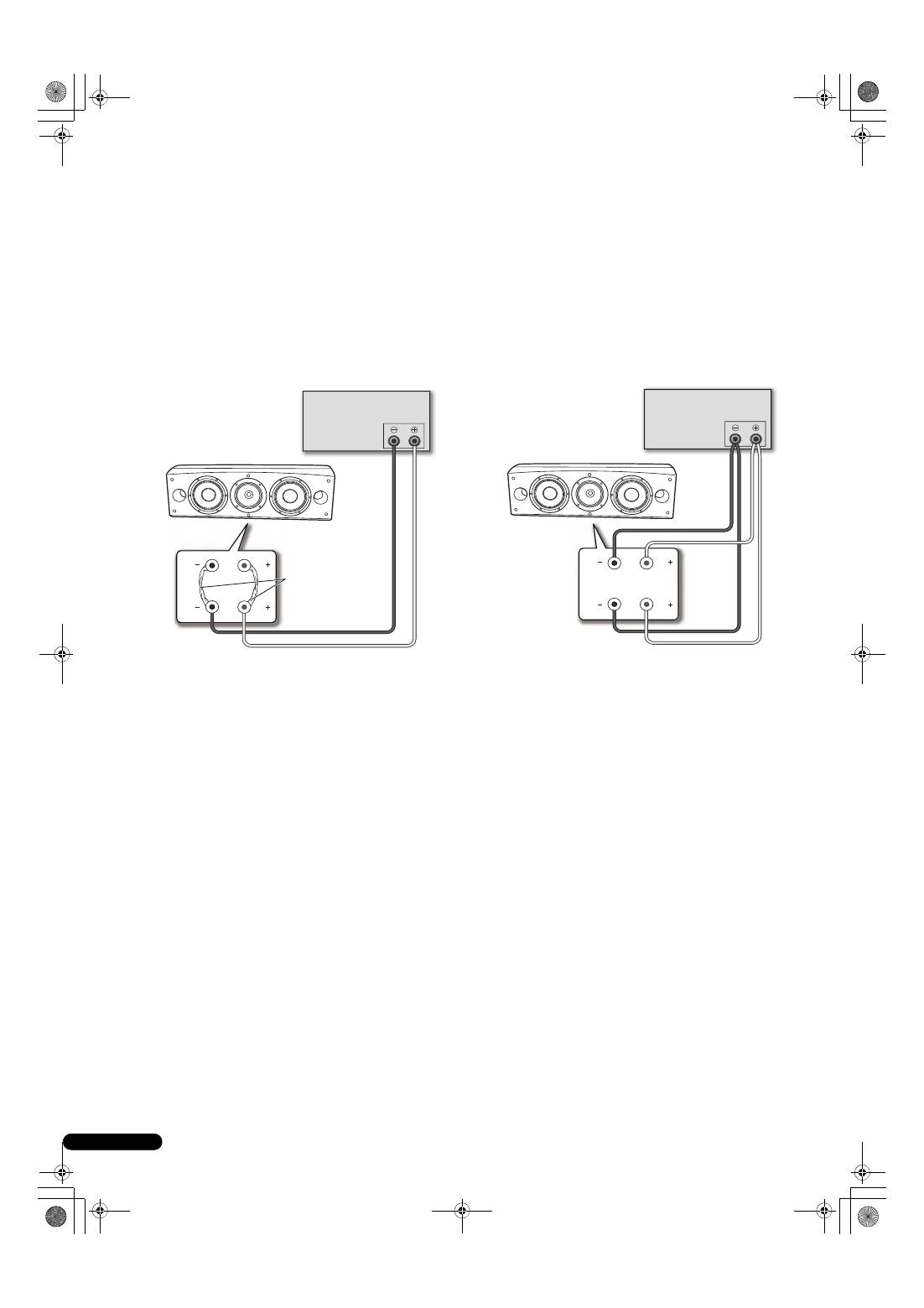

Doppia amplificazione verticale

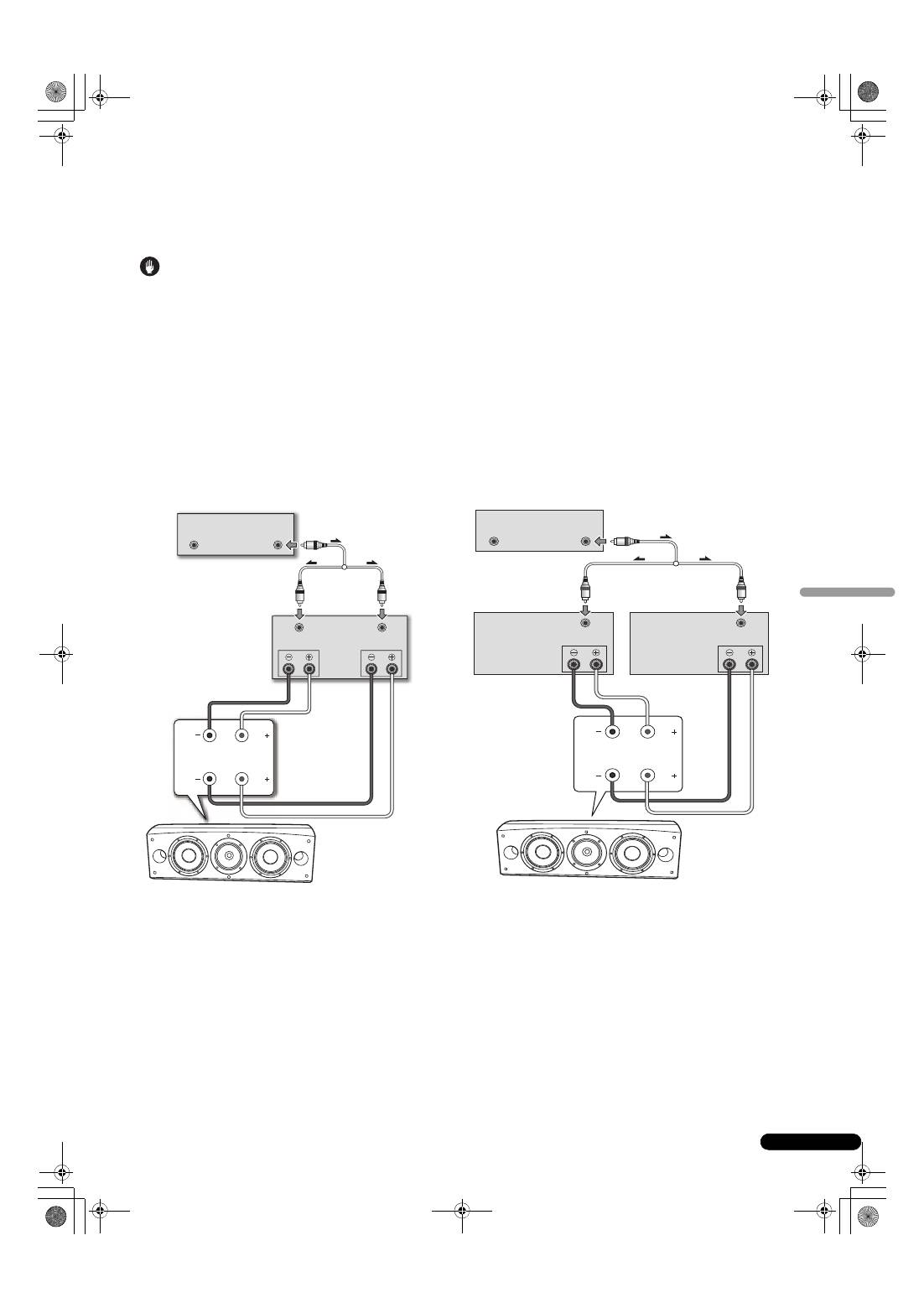

In questa configurazione, due identici amplificatori stereo

vengono usati per ciascun diffusore. Un canale di ciascun

amplificatore pilota la sezione delle basse frequenze e l’altro la

sezione delle alte frequenze nel modo indicato qui di seguito.

Collegare una serie di fili dall’uscita di un canale alla serie

inferiore di terminali (rete specifica per i bassi).

Collegare poi una seconda serie di fili dall’altro canale

dell’amplificatore alla serie superiore di terminali (rete specifica

CST).

Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed

ambedue i fili (–) ai terminali (–) dell’amplificatore.

Doppia amplificazione orizzontale

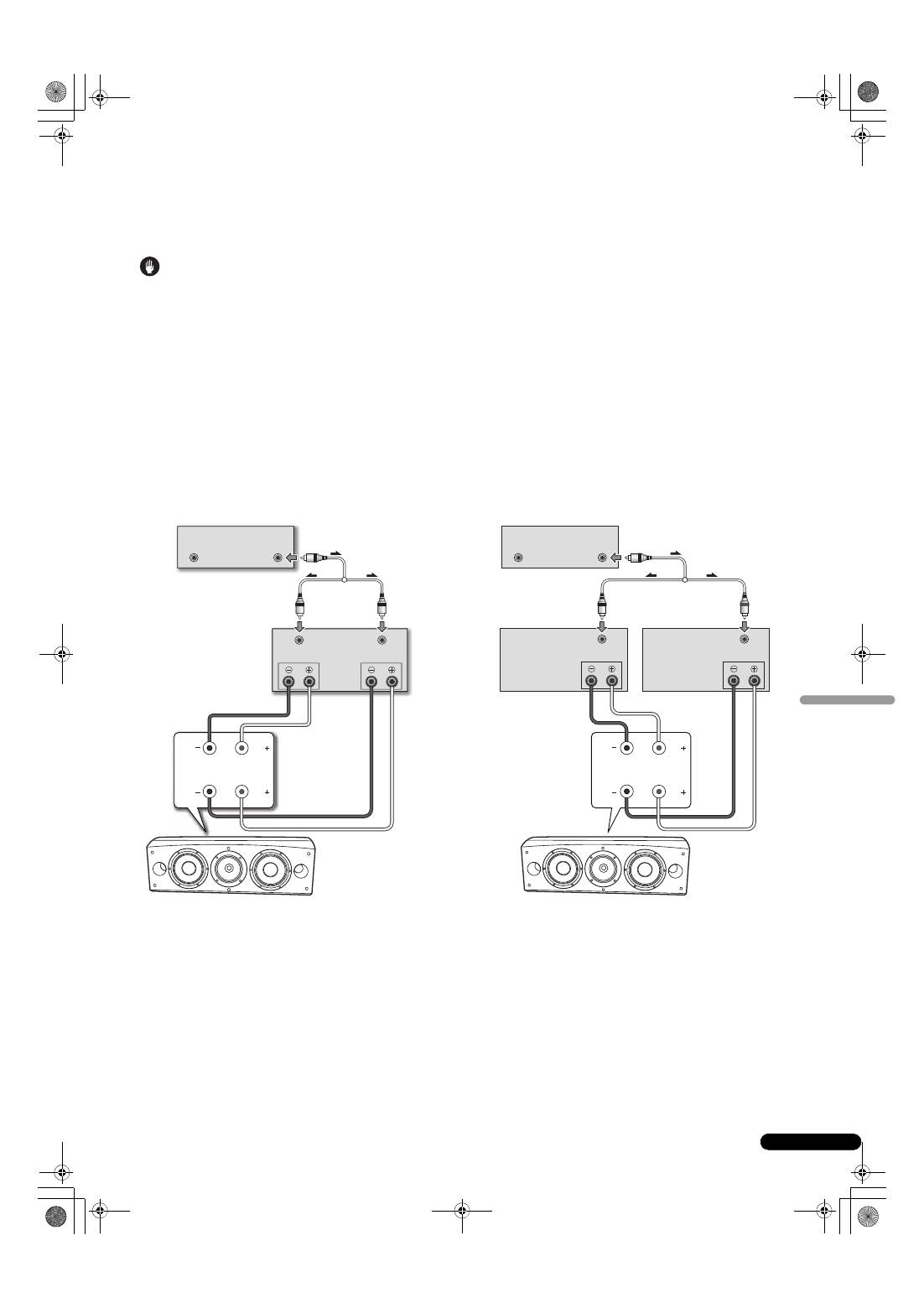

In questa configurazione  si possono usare differenti amplificatori

stereo per le sezioni dei bassi e delle frequenze medio-alte dei

diffusori, ad esempio amplificatori a valvole per le alte frequenze

ed a stato solido per le basse frequenze. Ciascun canale degli

amplificatori pilota la sezione delle basse frequenze di ciascun

diffusore e ciascun canale dell’altro amplificatore pilota la sezione

delle frequenze medio-alte nel modo indicato qui di seguito.

Questo metodo richiede un uguale guadagno di ambedue gli

amplificatori per evitare una perdita di bilanciamento nella

riproduzione delle basse frequenze e delle medie frequenze dai

diffusori. In caso di dubbi, consultare il proprio negoziante di

fiducia.

Attenzione

Diffusore

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Diffusore (retro):

Pannello d’ingresso

(Viene mostrato

un solo canale)

Amplificatore di

potenza

(posteriore)

(Adattatore Y da

acquistare

separatamente)

Preamplificatore (posteriore)

HF

HF

LF

LF

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

OUTPUT

Amplificatore di potenza

(pannello posteriore)

(basse frequenze)

Amplificatore di potenza

(pannello posteriore)

(alte frequenze)

(Viene mostrato un

solo canale)

(Viene mostrato un

solo canale)

(Viene mostrato un

solo canale)

(Adattatore Y da acquistare

separatamente)

Diffusore (retro):

Pannello d’ingresso

Diffusore

Preamplificatore (posteriore)

HF

HF

LF

LF

S-8EX_IT.book  9 ページ  2008年7月16日 水曜日 午後2時23分

background image

10

It

Altre informazioni

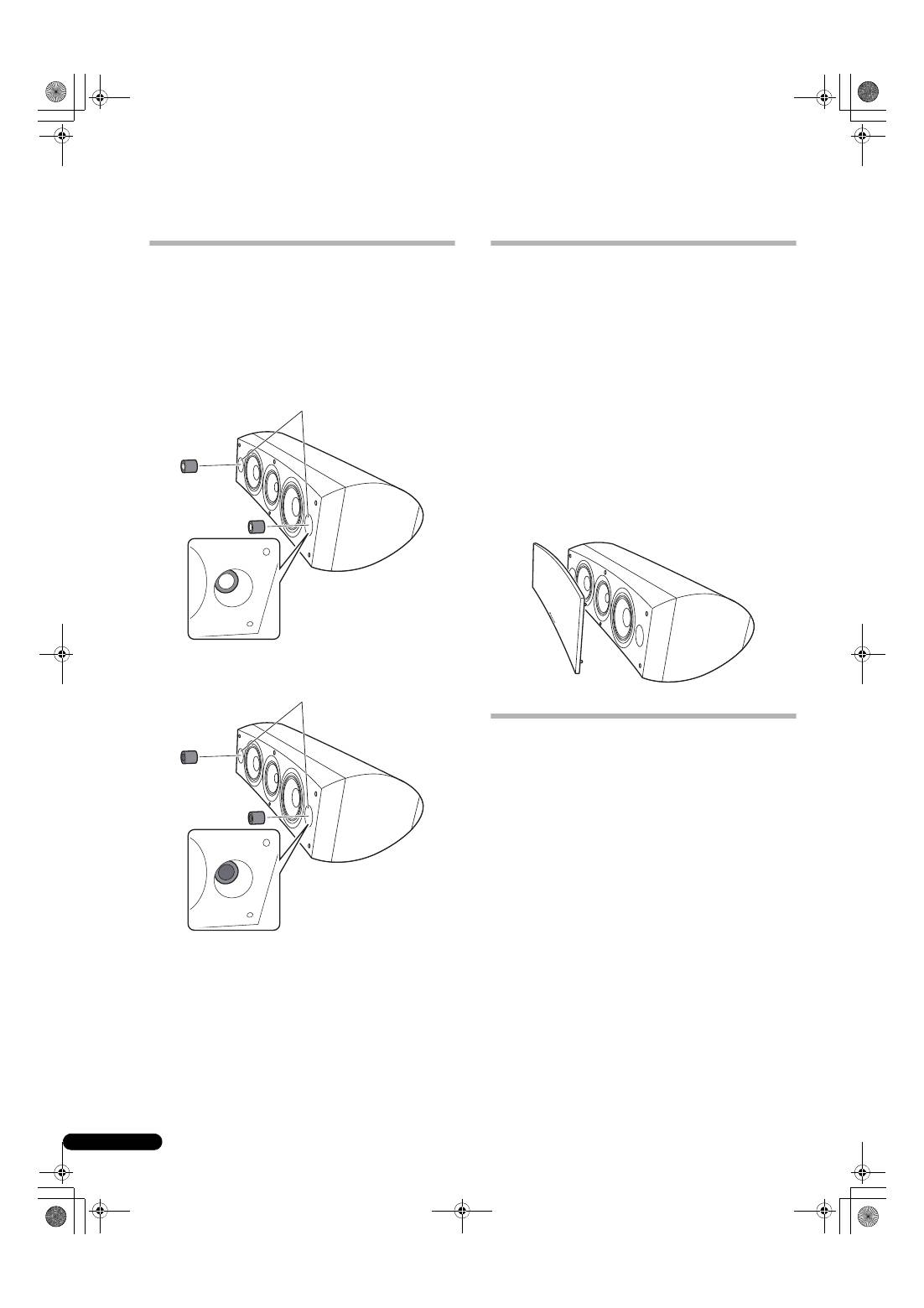

Uso dei tappi in schiuma

Questa unità viene fornita con dei tappi in gomma utili per

regolare il volume dei bassi.  Per farne uso, metterlo piano nelle

porte bass-reflex su ambedue i lati del diffusore.  Inserire o il solo

tappo in schiuma A o sia quello A sia quello B fino a raggiungere

il suono desiderato.

Uso del solo tappo in schiuma A

Uso dei tappi in schiuma A e B

Applicazione e rimozione della

griglia di copertura

Questo diffusore possiede una griglia di copertura installabile e

rimovibile nel modo seguente:

1

Per applicare la copertura della griglia, allineare i fori del

diffusore con le sporgenze della griglia e premere

fermamente.

2

Per togliere la griglia, prenderne i bordi superiore ed

inferiore sulla sinistra con le mani e tirare lentamente verso

di sé per separarla dal diffusore.

3

Portare quindi le mani al centro della griglia e tirare piano

i bordi superiore ed inferiore verso di sé per separarne il

centro.

4

Infine, prendere i bordi superiore ed inferiore della griglia

sulla destra e tirare verso di sé per separare la porzione

rimanente della griglia dal diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie.

Po

r

te bass-

r

eflex

Po

r

te bass-

r

eflex

S-8EX_IT.book  10 ページ  2008年7月16日 水曜日 午後2時23分

background image

11

It

Itali

a

no

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Tipo bass-reflex da pavimento

(schermata magneticamente)

Configurazione  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  .a tre vie

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono da 16 cm x 2

Mid tweeter . . . . . . . . . . . . . . . . . . . . . . cono da 14 cm/cupola da 3 cm

Impedenza nominale  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . Da 34 Hz a 100 kHz

Sensibilità  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  88,5 dB (2,83 V)

Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensioni esterne  . . . . . . . .  723 (L) mm x 263 (A) mm x 387 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Accessori in dotazione

Punte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3

Cuscinetti in sughero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3

Cuscinetti antiscivolamento grandi  . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Cuscinetti antiscivolamento piccoli  . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Tappi in schiuma (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Base del diffusorie  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Rondelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Rondella elastica  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Vite (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Viti (M6 x L35)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Griglia  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Istruzioni per l’uso

I dati tecnici ed il design sono soggetti a modifiche senza

preavviso a causa di migliorie.

Schermatura magnetica

Questo diffusore è schermato magneticamente. Tuttavia, se il

diffusore è installato estremamente vicino ad un televisore, può

causare aberrazioni cromatriche.

Se questo accade, spegnere il televisore e riaccenderlo dopo

15 minuti a 30 minuti. Se il problema persiste, allontanare i

diffusori dal televisore.

 è un marchio di fabbrica messo sul prodotto che utilizza

la tecnologia Phase Control di Pioneer. Questa tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Copyright © 2008 Pioneer Corporation.

Tutti i diritti riservati.

Nota

S-8EX_IT.book  11 ページ  2008年7月16日 水曜日 午後2時23分

background image

2

Du

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking.

Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

Voordat u begint

Inhoud van de doos

Informatie over de EX-serie

De technologie achter de S-8EX

 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraan van keramisch grafiet

. . . . . . . . . . . . . . . . . . . . . . . . . 3

Membraan van magnesiumlegering

. . . . . . . . . . . . . . . . . . . . . . . 4

Basdrivers

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Constructie van de basbehuizing

 . . . . . . . . . . . . . . . . . . . . . . . . . 4

Crossover-netwerken

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Samenwerking met Air Studios

 . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installatie en opstelling

Installatie

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Wanneer de luidspreker direct op de vloer wordt geplaatst

. . . . . . 5

Gebruik van de bijgeleverde luidsprekervoet

. . . . . . . . . . . . . . . . . 5

Gebruik van de Pioneer luidsprekerstandaard CP-7EX

 . . . . . . . . . 6

Kiezen van een plaats voor de luidsprekers

. . . . . . . . . . . . . . . . . . 6

Aansluitingen

Aansluiten op een versterker

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Aansluiten van de kabels

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Enkeldraads verbindingen

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Dubbeldraads verbindingen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Verbindingen voor biversterking

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

Aanvullende informatie

Gebruik van de schuimpluggen

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Gebruik van enkel schuimplug A

 . . . . . . . . . . . . . . . . . . . . . . . . 10

Gebruik van schuimplug A en B

. . . . . . . . . . . . . . . . . . . . . . . . . 10

Bevestigen/verwijderen van het luidsprekerfront

. . . . . . . . . . . . . . 10

Schoonmaken van de luidsprekerbehuizing

 . . . . . . . . . . . . . . . . . 10

Technische gegevens

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6

Ω

. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie tussen 6

Ω

 en 16

Ω

 (een model met het

opschrift “6

Ω

– 16

Ω

” op de

luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in

acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken van

de hoge tonen, mag het volume van de versterker niet te hoog

worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid met

overmatig hoog volume te laten weergeven (de harmonische

vervorming van de versterker zal toenemen, wat kan resulteren

in beschadiging van de luidspreker).

Let op: opstelling

• Zet de luidspreker op een stabiele ondergrond en let erop dat

de luidspreker niet kan vallen en letsel veroorzaken bij  een

onvoorziene situatie of natuurramp (zoals een aardbeving).

• Bevestig de luidsprekers niet aan een muur of het plafond. De

luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Als de luidspreker verkeerd is bevestigd, kan het

luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

• Leg geen voorwerpen die door magneten worden

aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen,

in de buurt van de tweeter of midrange. Aangezien er sterke

magneten in de luidsprekers zijn, kunnen de voorwerpen

worden aangetrokken met persoonlijk letsel of beschadiging

van het membraan tot gevolg.

K058_A_Du

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

S-8EX_DU.book  2 ページ  2008年7月16日 水曜日 午後2時24分

background image

3

Du

Nederlands

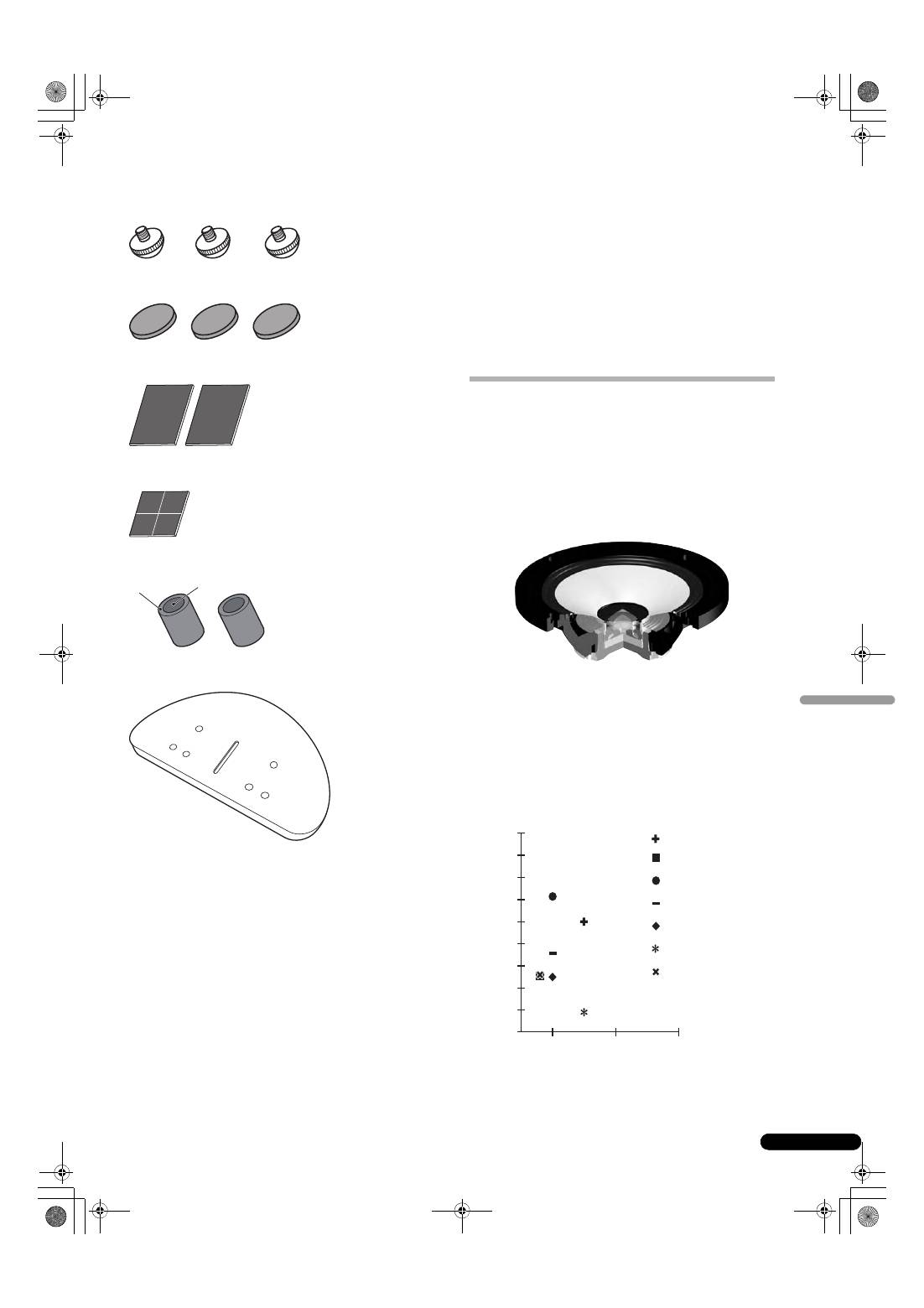

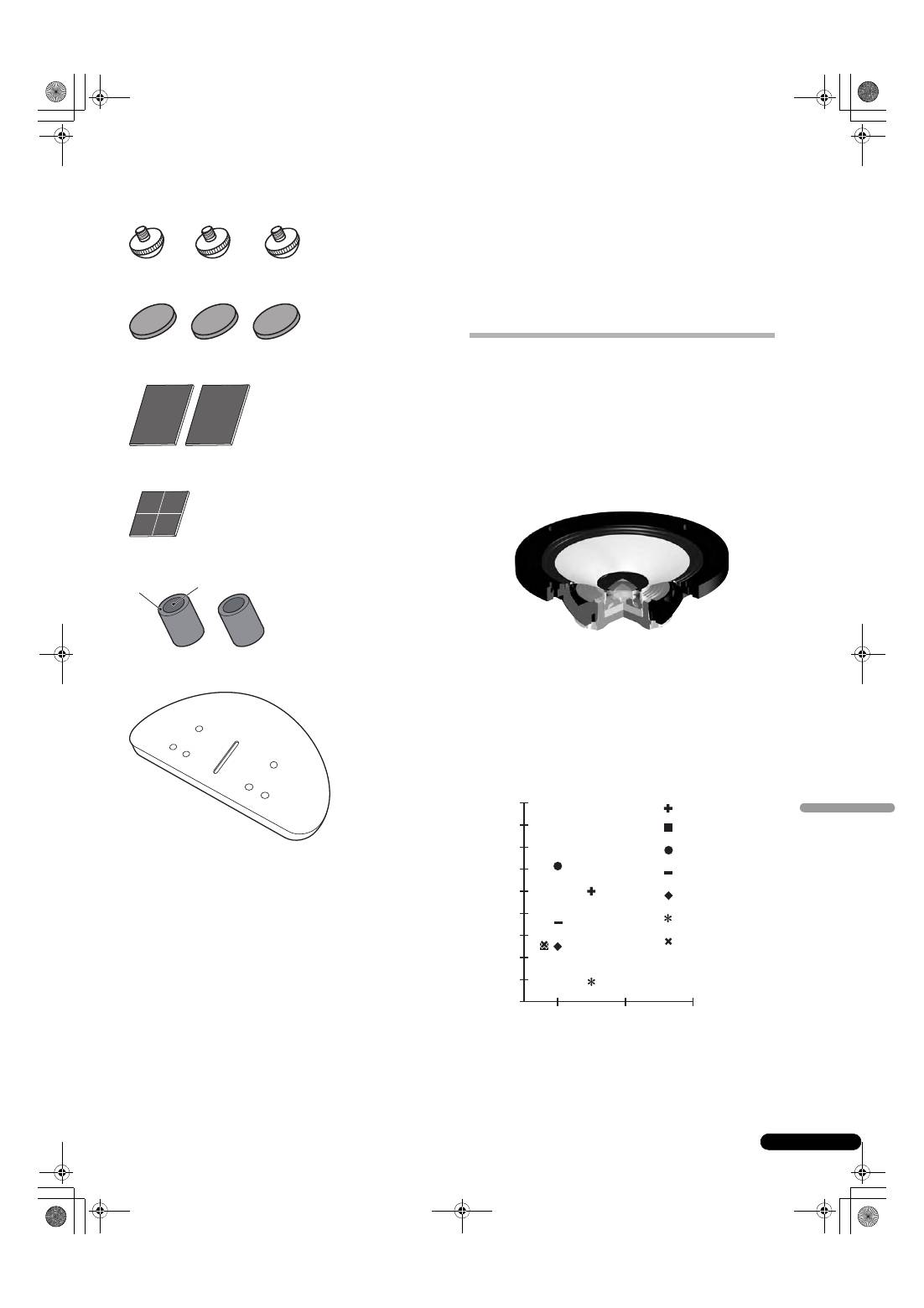

Inhoud van de doos

Pennen x 3

Kurkschijfjes x 3

Grote antislipkussentjes x 2

Kleine antislipkussentjes x 4

Schuimpluggen (A,B) x 2

Luidsprekervoet x 1

Vulringen x 2

Veerring x 1

Schroef (M5 x L40) x 1

Schroeven (M6 x L35) x 6

Front x 1

Handleiding

Informatie over de  EX-serie

De EX-serie, die is uitgerust met de geavanceerde

technologische know-how van Pioneer’s topkwaliteit TAD-

luidsprekerserie, is ontwikkeld met het doel een optimale

luidsprekerkwaliteit te verwezenlijken binnen deze

luidsprekerklasse.

Het ontwerp en de productie van de EX-serie is het resultaat van

internationale samenwerking en dit product vertegenwoordigt het

neusje van de zalm in Pioneer’s luidsprekertechnologie.

De technologie achter de S-8EX

CST

De centrale driver van het systeem is de coherente

brontransducer (CST) die gebaseerd is op de technologie gebruikt

in TAD. Het tweetermembraan is concentrisch binnen de apex van

de midrangeconus gemonteerd en levert een puntbrongeluid van

400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale

balans tussen de directe en weerkaatste geluidsgolven die het oor

van de luisteraar bereiken, wat in een consistent geluid in de

gehele luisterkamer en een verbeterd geluidsbeeld resulteert.

Membraan van keramisch grafiet

De tweeter van de CST heeft een membraan van keramisch grafiet

dat sterkte- en dempingskarakteristieken van topniveau bezit die

praktisch niet geëvenaard worden door andere materialen die

tegenwoordig in audioluidsprekersystemen van betere kwaliteit

worden gebruikt. Door het lichte gewicht en de uitzonderlijke

sterkte van keramisch grafiet kunnen luidsprekers worden

gebouwd waarvan de membraanresonantie ver boven het eigen

hoorbare geluidsbereik ligt.

A

B

Keramisch grafiet

Aluminium

Beryllium

Boronlegering

Keramische koolstof

Papier

Titanium

18 000

Snelheid (m/s)

Binnenverlies

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

0

S-8EX_DU.book  3 ページ  2008年7月16日 水曜日 午後2時24分

background image

4

Du

Membraan van magnesiumlegering

De midrange van de CST is uitgerust met een membraan van

magnesiumlegering dat gekenmerkt wordt door een licht gewicht

en hoog binnenverlies, wat een uitzonderlijke transientie en

minimale kleuring van de middentonen oplevert.

Basdrivers

De basdriver die hieronder is afgebeeld vormt de basis van het

S-8EX luidsprekersysteem. De sterkte van de driver wordt

verkregen door het gebruik van aramide/koolstof-composiet

materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling

van de S-1EX, in het membraan. Pioneer’s exclusieve LDMC

magnetische circuittechnologie is toegepast om de lineariteit

vanaf de lage tot hoge uitgangsniveaus te behouden en een

minimale vervorming te garanderen.

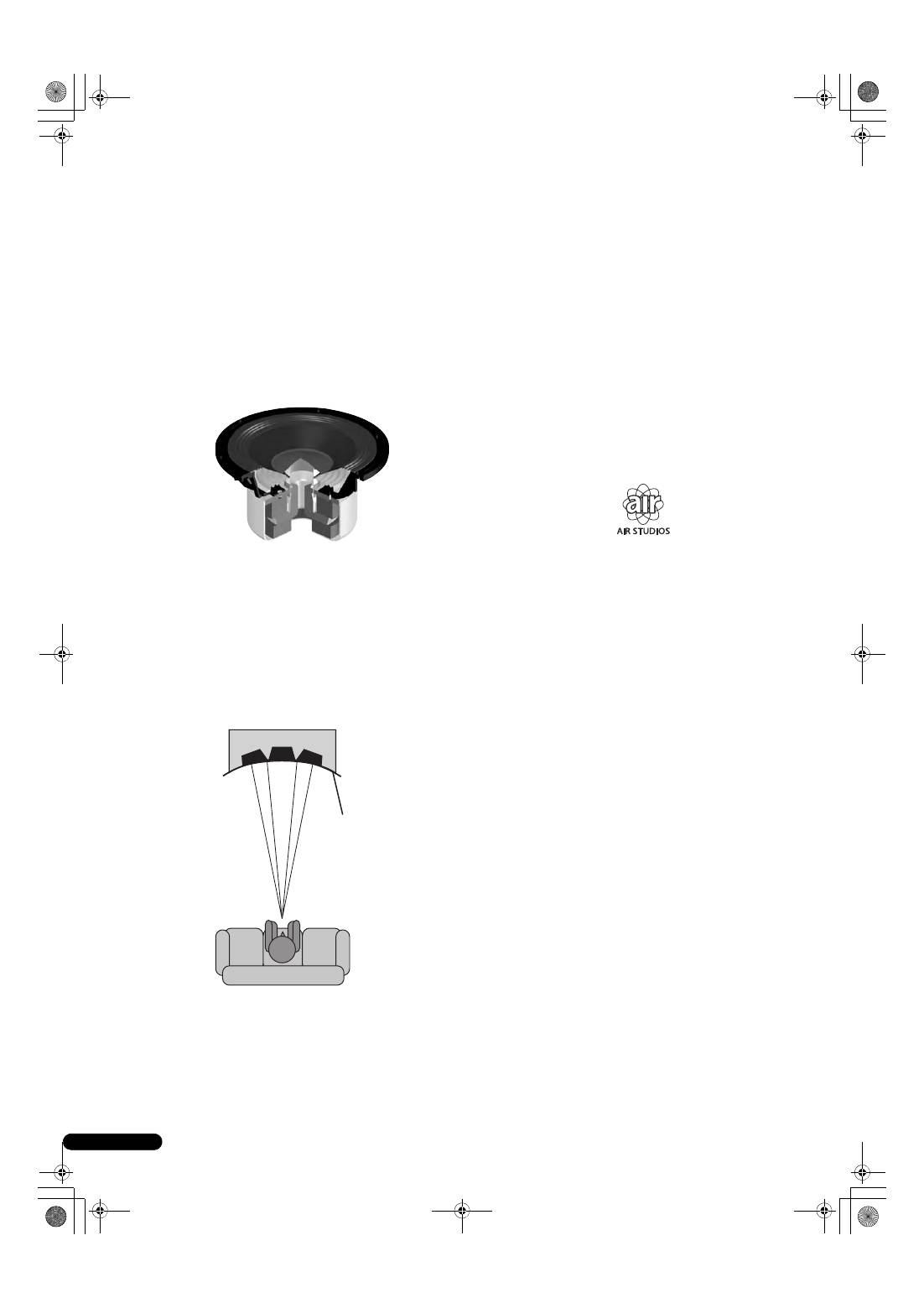

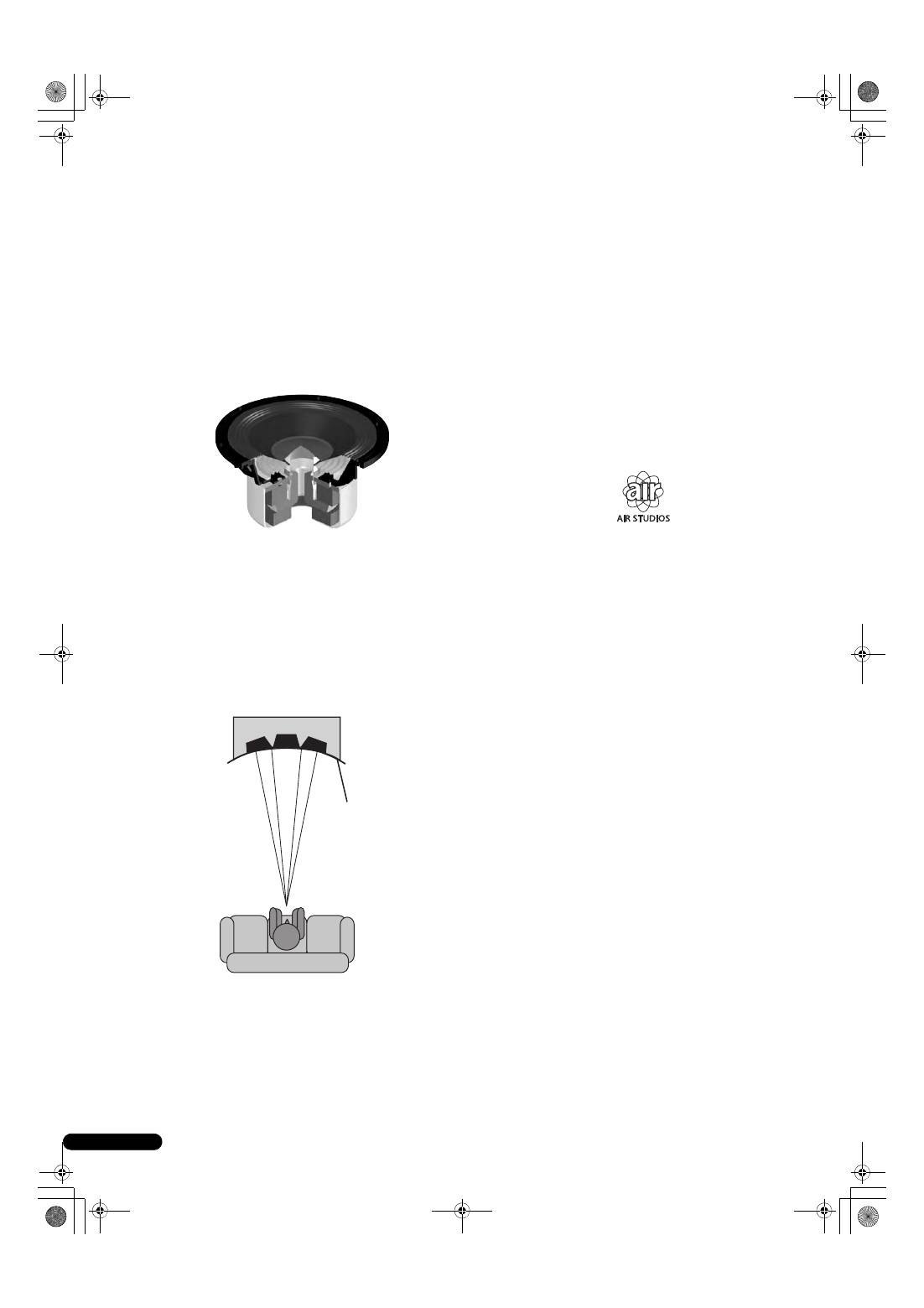

Constructie van de basbehuizing

De unieke vorm van de S-8EX is gebaseerd op een logische

noodzakelijkheid. Om de aankomsttijd van het geluid van de CST

en de twee basdrivers te synchroniseren, zijn de drivers op een

klankbord gemonteerd dat dient om een hoge delicate curve, ook

wel de “precisie-curve” genoemd, te kunnen creëren (zie de

onderstaande afbeelding). Het klankbord is gemaakt van 65 mm

dik MDF (vezelplaat met middelmatige dichtheid) en is sterk

genoeg om de aansturingskracht van de drivers te weerstaan.

Bovendien is de baspoort uit een zeer dik blok MDF gesneden

waardoor de windruis is verminderd en een duidelijk en diep

basgeluid wordt verkregen.

Crossover-netwerken

De crossover-netwerken maken gebruik van hoogwaardige

componenten. Door in het signaalpad spreekspoelen met

luchtkern, niet-inductieve weerstanden en filmcondensators toe

te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo

groot mogelijke transparantie in het signaal verkregen. De

basdrivers gebruiken siliconen inductors met een stalen plaat als

kern waardoor vervorming en verlies tijdens de energie-overdracht

worden geminimaliseerd. Alle componenten zijn rechtstreeks met

de respectievelijke bedradingsmaterialen verbonden, in plaats van

met een gedrukte circuitplaat, waardoor een minimaal

signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios

in London, Engeland, onverdeeld respect verdiend van talloze

artiesten die deze als ’s werelds beste opnamestudio beoordelen.

Het Air Studios label dat aan de S-8EX is toegekend, betekent dat

deze luidsprekers in staat zijn om het topkwaliteit geluid te

produceren dat geëist wordt door de beste muziekproducenten in

de wereld.

P

r

ecisie-cu

r

ve

S-8EX_DU.book  4 ページ  2008年7月16日 水曜日 午後2時24分

background image

5

Du

Nederlands

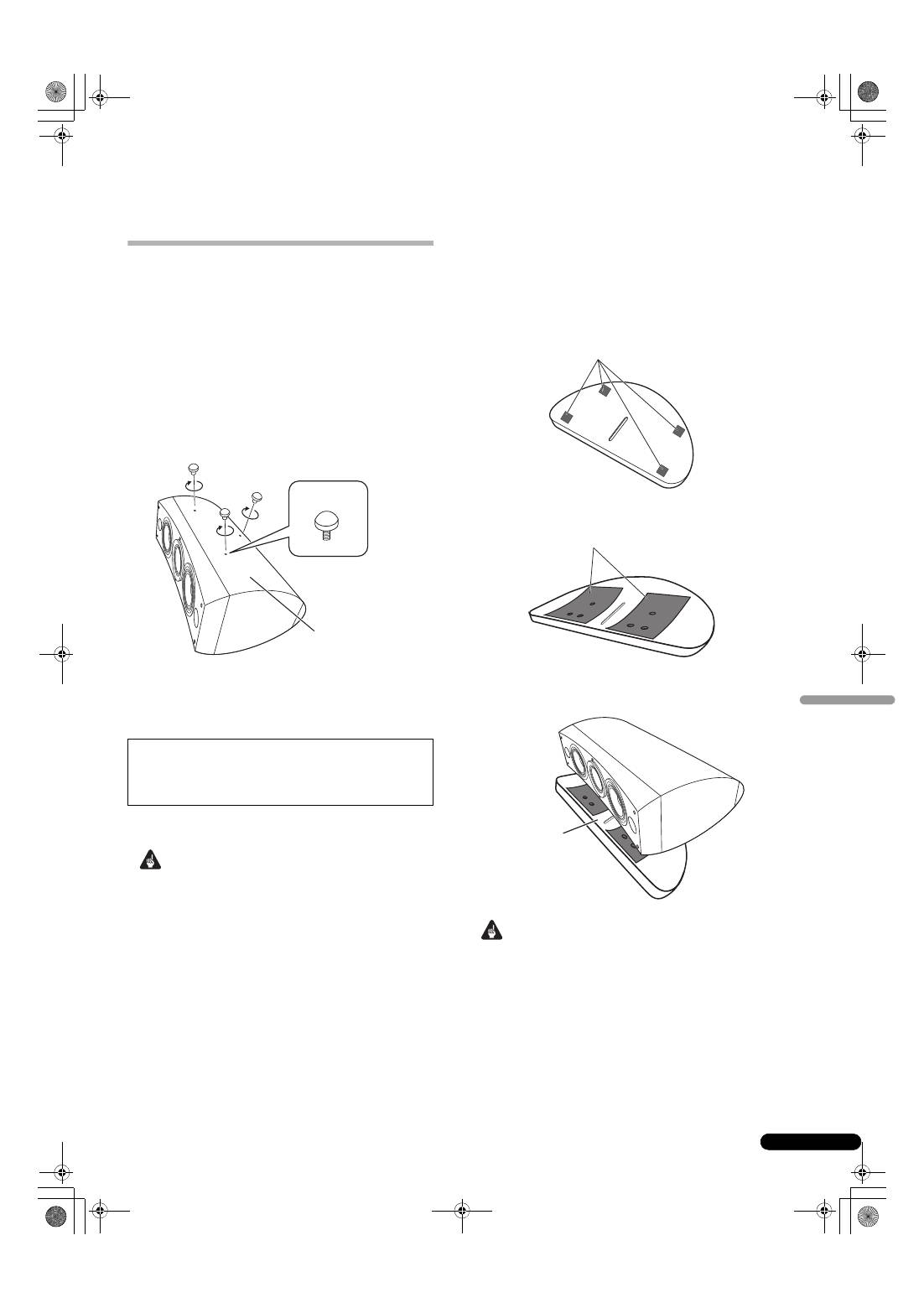

Installatie en opstelling

Installatie

Selecteer de gewenste installatie uit de onderstaande

mogelijkheden.

Wanneer de luidspreker direct op de vloer wordt

geplaatst

Gebruik de bijgeleverde pennen wanneer de luidspreker direct op

de vloer wordt geplaatst.

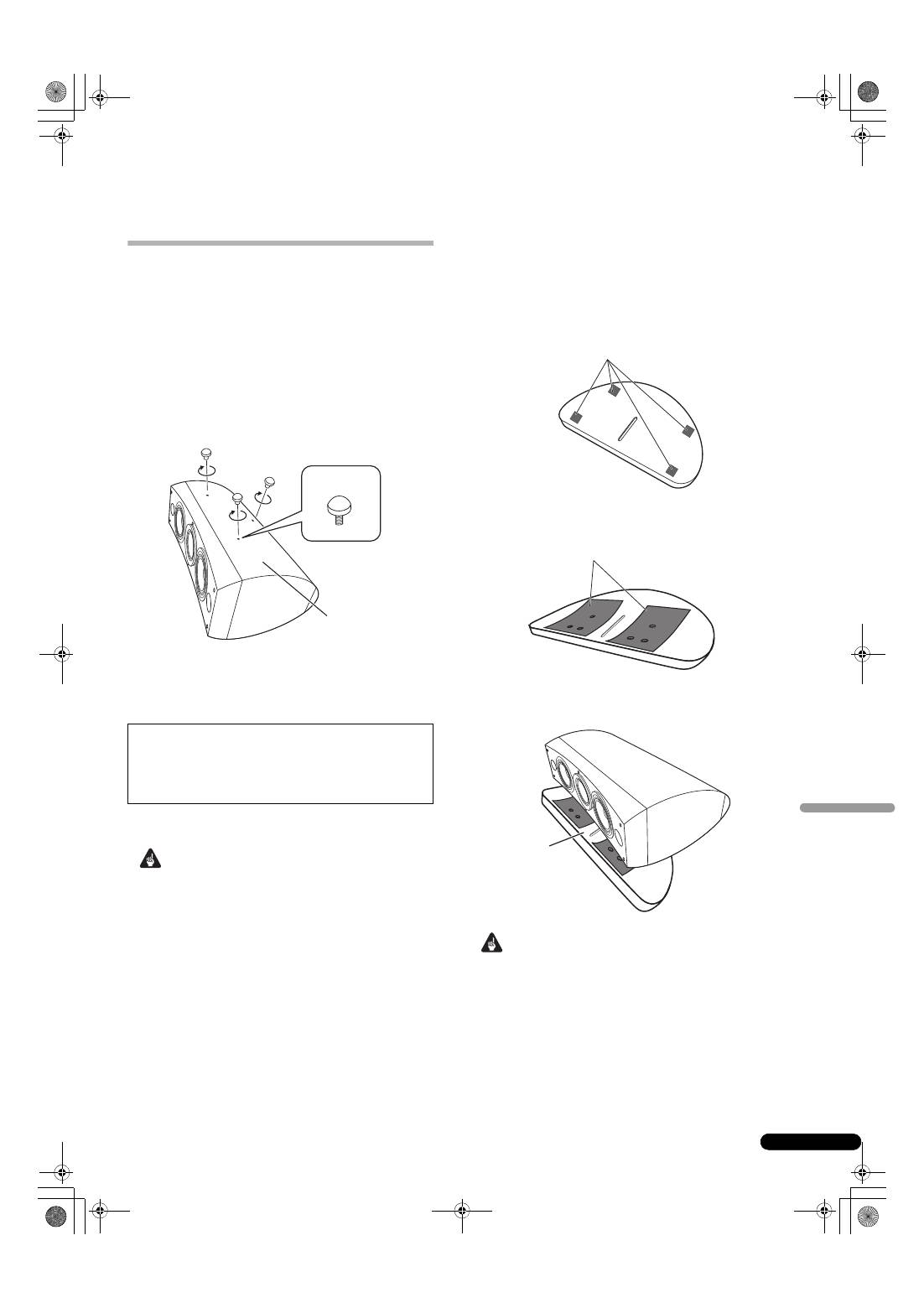

Montage

1

Steek de pennen in de drie metalen schroefdraadgaten

(M6) die in de onderkant van de luidspreker zijn en draai ze

zorgvuldig vast.

2

Leg de kurkschijfjes op de plaatsen waar de uiteinden

van de drie pennen terechtkomen wanneer de luidspreker

wordt neergezet.

3

Plaats de luidspreker op de krukschijfjes.

• Aangezien deze luidspreker ongeveer 28 kg weegt, is het

gevaarlijk om de penmoer te bevestigen terwijl u de

luidspreker kantelt. Plaats de luidspreker op een zachte

ondergrond (zoals een deken) zodat de vloer niet wordt

beschadigd en voer de werkzaamheden met minimaal twee

personen uit.

Gebruik van de bijgeleverde luidsprekervoet

Bij gebruik van de bijgeleverde luidsprekervoet is het gebruik van

de bijgeleverde pennen niet vereist.

Montage

1

Bevestig de bijgeleverde antislipkussentjes (klein) op de

vier plaatsen aan de onderkant van de voet.

2

Bevestig de bijgeleverde antislipkussentjes (groot) op de

twee plaatsen aan de bovenkant van de luidsprekervoet.

3

Plaats de luidspreker op de voet.

Bij gebruik van de bijgeleverde luidsprekervoet kan de hoek

van de luidspreker nauwkeurig worden afgesteld.

• Bij gebruik van de bijgeleverde luidsprekervoet mag de

luidspreker niet met schroeven op de plaats worden

vastgemaakt. De luidspreker zou kunnen vallen en letsel

veroorzaken.

Als u de krukschijfjes niet gebruikt bij de opstelling

van de luidsprekers, kunnen de pennen de vloer

beschadigen. Wij raden u aan de krukschijfjes altijd te

gebruiken als u de pennen aanbrengt.

Onderkant

van de luidspreker

Pen

Belangrijk

Kleine antisli

p

kussentjes

G

r

ote antisli

p

kussentjes

Luids

pr

eke

r

voet

Belangrijk

S-8EX_DU.book  5 ページ  2008年7月16日 水曜日 午後2時24分

background image

6

Du

Gebruik van de Pioneer luidsprekerstandaard

CP-7EX

Om de CP-7EX standaard te kunnen gebruiken, moet de

bijgeleverde luidsprekervoet aan de standaardstelen van de

CP-7EX worden bevestigd. Monteer de standaards zoals hieronder

is aangegeven.

Montage

1

Verwijder het verpakkingsmateriaal van de verzonken

schroefgaten in de luidsprekervoet.

2

Bevestig de luidsprekervoet aan de standaardstelen van

de CP-7EX.

Gebruik alleen de bijgeleverde schroeven (M6 x L35).

3

Bevestig de antislipkussentjes (groot).

4

Maak de luidspreker met de bijgeleverde schroeven

(M5 x L40), veerring en vulring aan de standaard vast.

Om ervoor te zorgen dat de luidspreker niet valt, mag u alleen

de bijgeleverde schroeven gebruiken om de luidspreker aan

de luidsprekerstandaard te bevestigen. Raadpleeg voor

verdere informatie de handleiding die bij de CP-7EX

luidsprekerstandaard wordt geleverd.

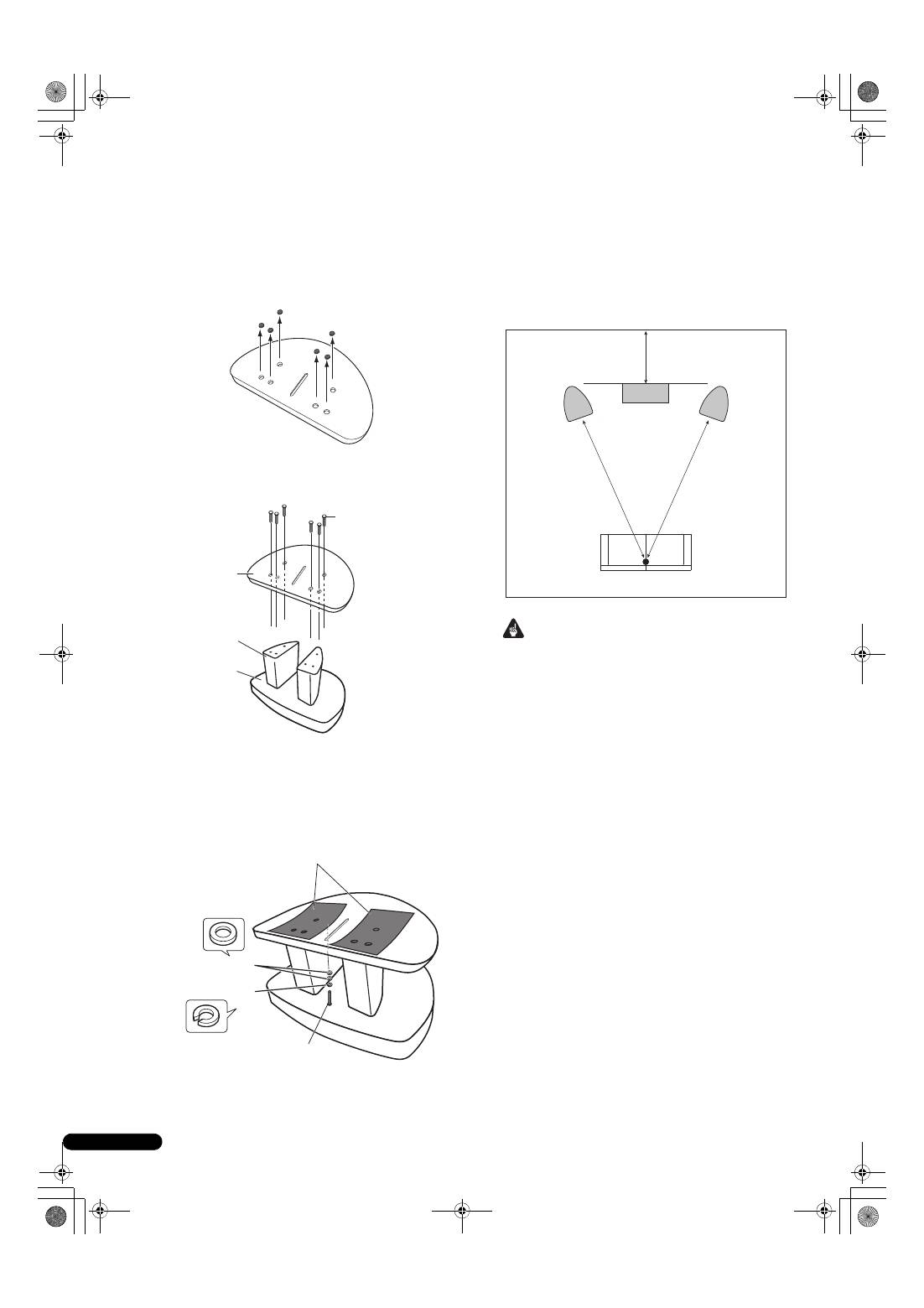

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een

grote invloed op de totale prestatie van het S-8EX

luidsprekersysteem wat betreft de kwaliteit van de basweergave,

de klank en het geluidsbeeld. Alle kamers zijn anders, dus de

informatie in dit hoofdstuk moet u beschouwen als een algemene

richtlijn. Het verdient aanbeveling een weinig te experimenteren

totdat u de beste opstelling hebt gevonden.

Gebruik de onderstaande afbeelding om de optimale plaats voor

de luidsprekers te bepalen.

 .

• Zet de luidsprekers niet in de zon en houd deze ook uit de

buurt van verwarmingselementen en airco’s. Dit om

kromtrekken en verkleuring van de behuizing en andere

beschadigingen van de luidsprekers te voorkomen.

• Pioneer kan niet aansprakelijk worden gesteld voor

beschadigingen als gevolg van een foutieve montage of

bevestiging, onvoldoende versteviging, verkeerd gebruik van

het product, natuurrampen enz.

Sch

r

oeven (M6 x L35)

Luids

pr

eke

r

voet

Standaa

r

dstelen

Standaa

r

dvoet

CP-7EX

Vul

r

ingen

Vee

rr

ing

Sch

r

oef (M5 x L40)

G

r

ote antisli

p

kussentjes

30 cm tot 60 cm

Voorluidspreker

Middenluidspreker

Voorluidspreker

Luisterplaats

Belangrijk

S-8EX_DU.book  6 ページ  2008年7月16日 水曜日 午後2時24分

background image

7

Du

Nederlands

Aansluitingen

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker. Neem de volgende punten in

acht bij het uitkiezen van de luidsprekerkabels zodat een optimale

prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd

de kabels zo kort mogelijk.

• Kabels hebben verschillende eigenschappen. Houd hiermee

rekening wanneer u een willekeurige kabel gebruikt.

• Kies kabels met een zo laag mogelijke weerstand en zorg dat

de kabels stevig op de aansluitingen van de luidsprekers en de

versterker zijn aangesloten.

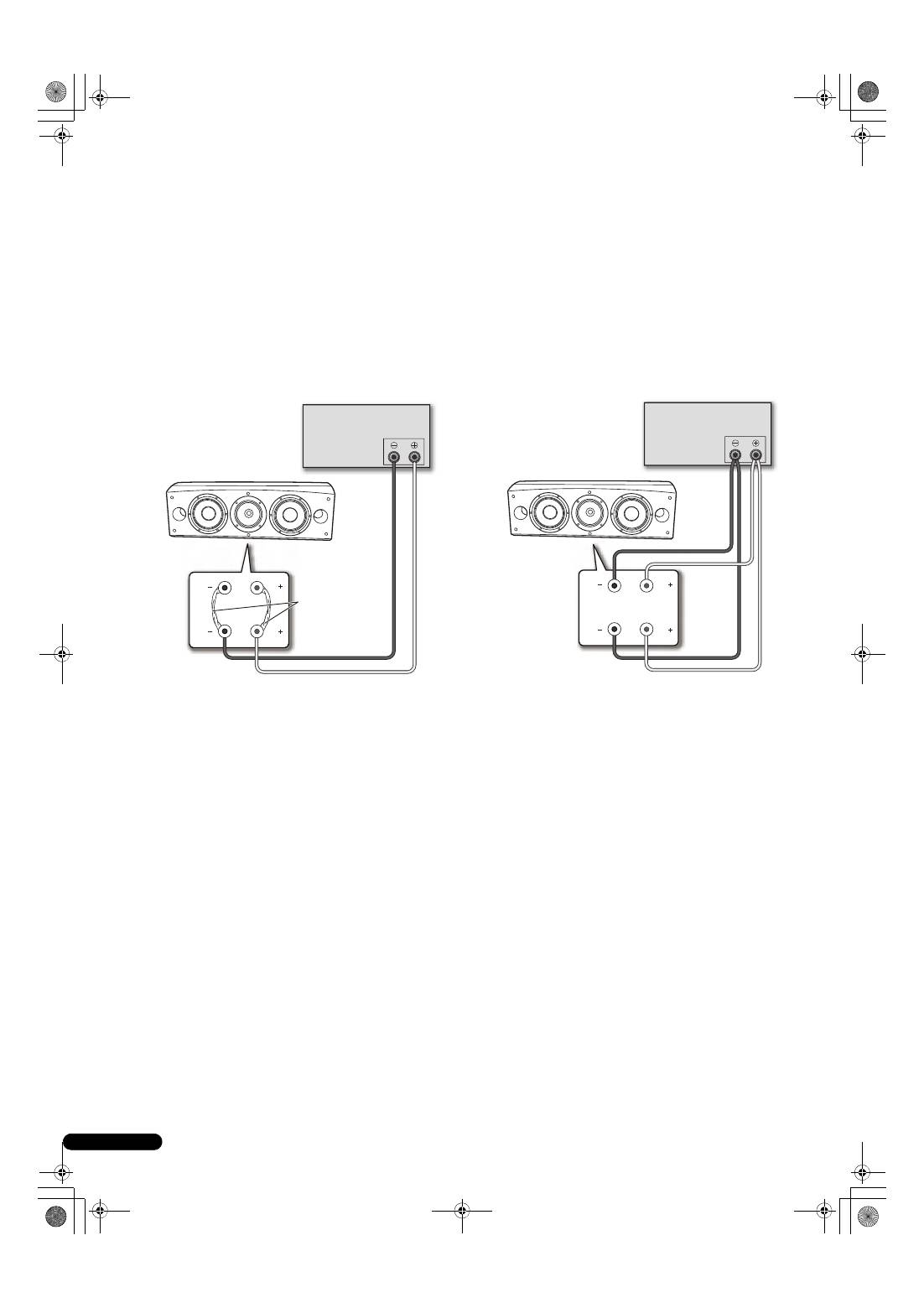

Aansluiten van de kabels

1

Schakel de versterker uit.

2

Sluit de kabels op de ingangsaansluitingen (onder) aan

de achterkant van de luidspreker aan. De polariteit van de

ingangsaansluitingen is rood voor positief (+) en zwart voor

negatief (–).

3

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• Pak de kapknopjes op de onderste ingangsaansluitingen vast,

draai ze naar links (tegen de klok in) en steek de

luidsprekerdraden in de gaten van de aansluitingen. Draai

daarna de knopjes vast om de kortsluitstaafjes en de draden

vast te zetten.

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken. Vergeet bij gebruik van een banaanstekker niet om

het kapje op het puntje van de ingangsaansluiting te

verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A_Du

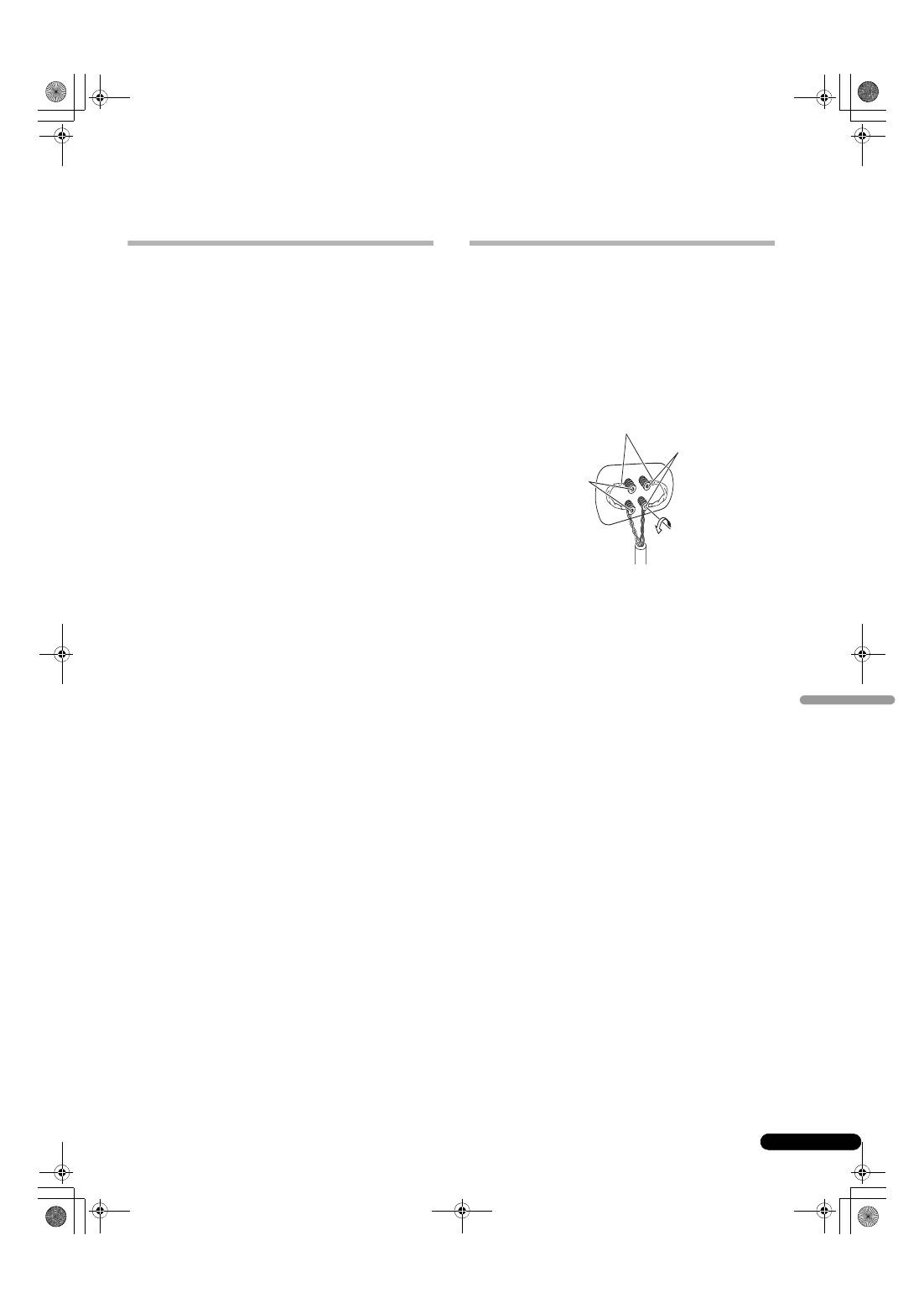

Kortsluitstaafjes

Rode aansluiting (+)

Zwarte aansluiting

(–)

S-8EX_DU.book  7 ページ  2008年7月16日 水曜日 午後2時24分

background image

8

Du

Enkeldraads verbindingen

Bij enkeldraads verbindingen verbindt u de midden-tot-

hogefrequentie en de lagefrequentie gedeelten van het crossover-

netwerk met de kortsluitstaafjes die bij dit apparaat worden

geleverd en dan sluit u de (+) draad van uw versterker op de rode

aansluitpool aan en de (–) draad van de versterker op de zwarte

aansluitpool, zoals hieronder is aangegeven.

Dubbeldraads verbindingen

Bij tweedraads verbindingen verbindt u onafhankelijk de

luidsprekersystemen die vanaf de versterker komen met

respectievelijk de hoog- en laag-frequentie aansluitingen.

Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de

versterker verbonden, zodat u de vrijheid hebt om het beste

kabeltype voor elk van de drivers te gebruiken. Verbind een stel

draden met de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het tweede stel draden met de bovenste

aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden

aan op de corresponderende aansluitingen van de versterker. Let

op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

van de versterker, zoals hieronder is aangegeven.

SPEAKERS OUTPUT

Verbinding met

kortsluitstaafje

Luidspreker (achterkant):

Ingangspaneel

Versterker

(achterkant)

(Afbeelding toont één kanaal)

Luidspreker

HF

HF

LF

LF

SPEAKERS OUTPUT

HF

HF

LF

LF

Luidspreker (achterkant):

Ingangspaneel

Versterker

(achterkant)

(Afbeelding toont één kanaal)

Luidspreker

S-8EX_DU.book  8 ページ  2008年7月16日 水曜日 午後2時24分

background image

9

Du

Nederlands

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten worden gebruikt.

Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen.

Als u dit vergeet, kunnen de versterkers worden beschadigd.

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de

luidsprekers gebruikt. Een kanaal van elke versterker versterkt het

lagefrequentie gedeelte en het andere kanaal versterkt het

hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met

de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een

tweede stel draden met de bovenste aansluitpolen (netwerk van

CST-driver).

Let op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

van de versterker.

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers

gebruiken voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten van het luidsprekersysteem (bijv. buisversterkers voor

de hoge frequenties en halfgeleiderversterkers voor de lage

frequenties). Elk kanaal van een versterker stuurt het

lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van

de andere versterker stuurt het midden-tot-hogefrequentie

gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking

hebben, anders zal de weergave van de lage frequenties en

midden- tot hogefrequenties niet in balans zijn. Neem voor verdere

informatie contact op met uw plaatselijke dealer.

Let op

Luidspreker

SPEAKERS OUTPUT

INPUT

OUTPUT

INPUT

Ch.1

Ch.2

OUTPUT

Luidspreker

(achterkant):

Ingangspaneel

(Afbeelding toont één kanaal)

Eindversterker

(achterkant)

(Los verkrijgbare

Y-adapter)

Voorversterker (achterkant)

HF

HF

LF

LF

SPEAKERS OUTPUT

INPUT

SPEAKERS OUTPUT

INPUT

OUTPUT

OUTPUT

Eindversterker

(achterkant)

(Lage frequenties)

Eindversterker

(achterkant)

(Hoge frequenties)

(Afbeelding toont één kanaal)

(Afbeelding toont één kanaal)

(Afbeelding toont één kanaal)

Luidspreker

(achterkant):

Ingangspaneel

Luidspreker

Voorversterker (achterkant)

HF

HF

LF

LF

(Los verkrijgbare Y-adapter)

S-8EX_DU.book  9 ページ  2008年7月16日 水曜日 午後2時24分

background image

10

Du

Aanvullende informatie

Gebruik van de schuimpluggen

Bij dit apparaat worden schuimpluggen geleverd die u kunt

gebruiken voor het instellen van het volume van het basgeluid. Om

de schuimpluggen te gebruiken, steekt u deze voorzichtig in de

basreflexpoorten aan de zijkanten van de luidspreker. Steek enkel

schuimplug A naar binnen of schuimplug A en B om het

gewenste geluid te verkrijgen.

Gebruik van enkel schuimplug A

Gebruik van schuimplug A en B

Bevestigen/verwijderen van het

luidsprekerfront

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als

volgt kunt bevestigen en verwijderen:

1

Om het front te bevestigen, lijnt u de gaten in de

luidspreker uit met de pennen op het front en drukt dan het

front stevig tegen de luidspreker.

2

Om het front te verwijderen, pakt u met uw handen de

boven- en onderrand van het front aan de linkerkant vast en

trekt het front dan voorzichtig naar u toe om het linker

gedeelte van het front los te maken van de luidspreker.

3

Breng uw handen vervolgens naar het midden van het

front en trek opnieuw voorzichtig de boven- en onderrand

naar u toe om het middelste gedeelte los te maken.

4

Pak tenslotte de boven- en onderrand van het front aan

de rechterkant vast en trek het front voorzichtig naar u toe

om het resterende gedeelte van het front los te maken van

de luidspreker.

Schoonmaken van de

luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Bas

r

eflex

p

oo

r

ten

Bas

r

eflex

p

oo

r

ten

S-8EX_DU.book  10 ページ  2008年7月16日 水曜日 午後2時24分

background image

11

Du

Nederlands

Technische gegevens

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype

(magnetisch afgeschermd)

Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-wegsysteem

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm conus x 2

Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel

Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz tot 100 kHz

Gevoeligheid  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  88,5 dB (2,83 V)

Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Buitenafmetingen . . . . . . . . . .723 (B) mm x 263 (H) mm x 387 (D) mm

Gewicht  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg

Bijgeleverde accessoires

Pennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3

Kurkschijfjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3

Grote antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Kleine antislipkussentjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Schuimpluggen (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Luidsprekervoet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Vulringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Veerring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Schroef (M5 x L40)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Schroeven (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Front   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1

Handleiding

Wijzigingen in ontwerp en technische gegevens voorbehouden,

zonder voorafgaande kennisgeving.

Magnetische afscherming

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van

de opstelling kan het echter toch voorkomen dat kleurvervorming

optreedt wanneer de luidsprekers te dicht bij het scherm van een

televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 minuten tot

30 minuten weer in. Blijft het probleem bestaan, zet de

luidsprekers dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer’s Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elke

component mogelijk door verbetering van de totale fase-

aanpassing.

Uitgegeven door Pioneer Corporation.

Copyright © 2008 Pioneer Corporation.

Alle rechten voorbehouden.

Opmerking

S-8EX_DU.book  11 ページ  2008年7月16日 水曜日 午後2時24分

background image

2

Sp

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo.

Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Índice

Antes de comenzar

Contenido de la caja

Acerca de la serie EX

Tecnología que respalda el S-8EX

 . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragma de grafito cerámico

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Diafragma de aleación de magnesio

 . . . . . . . . . . . . . . . . . . . . . . 4

Excitadores de graves

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Construcción de la caja acústica de graves

 . . . . . . . . . . . . . . . . . 4

Redes de frecuencias de cruce

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Colaboración con Air Studios

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instalación y situación

Modo de instalación

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Cuando lo instale directamente sobre el piso

. . . . . . . . . . . . . . . . 5

Empleo de la base de altavoz suministrada

 . . . . . . . . . . . . . . . . . 5

Empleo del soporte de altavoz Pioneer CP-7EX

. . . . . . . . . . . . . . . 6

Selección del lugar de colocación de los sistemas de altavoces

. . 6

Conexiones

Conexión al amplificador

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conexión de los cables

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conexiones de un cable sencillo

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conexiones de dos cables

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conexiones para dos amplificadores

 . . . . . . . . . . . . . . . . . . . . . . 9

Información adicional

Empleo de los tapones de espuma

 . . . . . . . . . . . . . . . . . . . . . . . . 10

Empleo de los tapones de espuma A solamente

. . . . . . . . . . . . . 10

Empleo de los tapones de espuma A y B

 . . . . . . . . . . . . . . . . . . 10

Colocación/extracción de la cubierta de rejilla

 . . . . . . . . . . . . . . . 10

Limpieza de la caja acústica

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Especificaciones

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de 6

Ω

Conecte el sistema de altavoces a un amplificador que tenga

una impedancia de carga de 6

Ω

 a 16

Ω

 (un modelo que tenga

inscrito “6

Ω

– 16

Ω

” en los terminales de salida de altavoces

del amplificador).

Para evitar daños en el sistema de altavoces debido a una

sobrecarga de entrada, tenga presente las precauciones

siguientes:

• No aplique potencia al sistema de altavoces si excede la

entrada máxima permisible.

• Cuando emplee un ecualizador gráfico para acentuar los

sonidos altos de la gama de agudos, no aplique un volumen

excesivo del amplificador.

• No trate de forzar a un amplificador de poca potencia para que

produzca altos volúmenes de sonido (se incrementaría la

distorsión armónica del amplificador, y podría dañarse el

altavoz).

Precaución: instalación

• Cuando coloque esta unidad, cerciórese de que quede fijada

con seguridad y no la ponga en lugares en los que pudiera

correr el peligro de caídas y causar heridas en caso de un

desastre natural (como pudiera ser un terremoto).

• No monte los altavoces en la pared ni en el techo. Podrían

caerse y ocasionar heridas.

• No instale los altavoces en una posición elevada ni en la

pared. La rejilla de altavoz, si se monta incorrectamente,

puede caerse y ocasionar daños o heridas personales.

• Desconecte la alimentación y desenchufe su equipo

audiovisual y consulte las instrucciones antes de conectar

componentes. Asegúrese de emplear unos cables de

conexión adecuados.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el

peligro de caídas, pudiendo ocasionar heridas y daños en el

equipo.

• No emplee el altavoz para emitir sonido distorsionado durante

largos períodos de tiempo. Correría el peligro de incendios.

• No se suba ni se siente encima del altavoz, y no permita que

los niños jueguen sobre el altavoz.

• No ponga objetos grandes ni pesados sobre el altavoz.

• No ponga objetos magnéticos, como puedan ser

destornilladores, ni piezas de hierro cerca del altavoz de

agudos ni del de sonidos medios. Puesto que los altavoces

emplean imanes potentes, pueden atraer los objetos

metálicos, pudiendo ocasionar heridas o daños en el

diafragma.

K058_A_Sp

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de

tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados

en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el

método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y

reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

S-8EX_SP.book  2 ページ  2008年7月16日 水曜日 午後2時25分

background image

3

Sp

Españo

l

Contenido de la caja

Pies de punta x 3

Pastillas de corcho x 3

Pastillas antideslizantes grandes x 2

Pastillas antideslizantes pequeñas x 4

Tapones de espuma (A, B) x 2

Base de altavoz x 1

Arandelas x 2

Arandela de resorte x 1

Tornillo (M5 x L40) x 1

Tornillos (M6 x L35) x 6

Rejilla x 1

Manual de instrucciones

Acerca de la serie EX

La serie EX, que incorpora abundantes conocimientos

tecnológicos aplicados a los destacados altavoces Pioneer de

la serie TAD, ha sido desarrollada con el objetivo de crear el

mejor altavoz de este nivel de precios.

El diseño y la producción de la serie EX ha sido el resultado de un

esfuerzo internacional que representa lo más refinado de la

tecnología en altavoces de Pioneer.

Tecnología que respalda el S-8EX

CST

El excitador principal del sistema es el Transductor de fuente

coherente (CST), que se basa en la tecnología empleada en la

serie TAD. El diafragma del altavoz de agudos está montado

concéntricamente con respecto al ápice del cono del altavoz de

medios, y proporciona una fuente de un punto de sonido de

400 Hz a 100 kHz. El CST asegura un perfecto equilibrio del

espectro entre los sonidos directos y los reflejados que llega a los

oídos de los oyentes, ofreciendo un sonido más consistente en la

sala de audición y una capacidad mejorada de la imagen sonora.

Diafragma de grafito cerámico

El altavoz de agudos del CST incorpora un diafragma de grafito

cerámico que proporciona unas características incomparables de

potencia y absorción del sonido como ninguno de los demás

materiales actualmente empleados en sistemas de altavoces de

audio de primera clase. El poco peso y la excepcional potencia del

grafito cerámico se combinan para crear altavoces con una

resonancia del diafragma que puede alcanzar hasta niveles

inaudibles.

A

B

Grafito cerámico

Aluminio

Berilio

Aleación de boro

Carbón cerámico

Papel

Titanio

18 000

Velocidad (m/s)

Pérdida interna

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0,005

0,015

0,025

0

S-8EX_SP.book  3 ページ  2008年7月16日 水曜日 午後2時25分

background image

4

Sp

Diafragma de aleación de magnesio

El altavoz de la gama media de la serie CST incorpora un

diafragma de aleación de magnesio que se destaca por su poco

peso y alta pérdida interna, y proporciona una excelente

transitoriedad y mínimo colorido de los sonidos de la gama de

frecuencias medias.

Excitadores de graves

El excitador de graves ilustrado abajo forma los cimientos del

sistema de altavoces S-8EX. La potencia del excitador es el

resultado del material compuesto de aramida/carbón, creado

originalmente durante el desarrollo del S-1EX, que se emplea en

su diafragma. Se ha incorporado la tecnología exclusiva de

Pioneer en circuitos magnéticos LDMC para conservar la

linealidad desde los niveles bajos a los altos y para minimizar la

distorsión.

Construcción de la caja acústica de graves

La forma única del S-8EX se basa en una necesidad lógica. Para

poder sincronizar el tiempo de llegada del sonido desde el CST y

los dos excitadores de graves, cada excitador está montado sobre

un deflector que sirve para crear una delicada curva conocida

como la “curva de precisión” (vea la ilustración siguiente). Este

deflector, que consta de un MDF (tablero de fibra de densidad

media) de 65 mm de espesor, es además lo suficientemente fuerte

para contener la fuerza de los excitadores. Adicionalmente, el

paso de los graves se ha formado en un bloque muy grueso de

MDF, con lo que se consigue reducir el ruido del viento y se

producen unos sonidos graves claros y profundos.

Redes de frecuencias de cruce

Las redes de frecuencias de cruce emplean sólo los mejores

componentes. Las bobinas de núcleo de aire, los resistores no

inductivos y los capacitores de película en el paso de la señal han

sido todos seleccionados con mucho cuidado y han sido

optimizados para el excitador CST para producir la mayor

transparencia de la señal. Los excitadores de graves emplean

inductores de núcleo de chapa de acero al silicio que minimizan

la distorsión y la pérdida durante la transferencia de la energía.

Todos los componentes están directamente conectados a sus

materiales de conexión respectivos, en lugar de estarlo a una

tarjeta de circuito impreso, permitiendo de este modo conseguir

la pérdida mínima y el máximo rendimiento.

Colaboración con Air Studios

Desde que George Martin lo estableció in 1969 en Londres, Air

Studios de Inglaterra se ha ganado un reconocimiento

indiscutible de muchos artistas que lo consideran como el mejor

estudio de grabación del mundo. El sello de Air Studios que fue

otorgado al S-8EX indica que estos altavoces son capaces de

producir el sonido de alta calidad que buscan los mejores

creadores de sonido del mundo.

Cu

r

va de

pr

ecisión

S-8EX_SP.book  4 ページ  2008年7月16日 水曜日 午後2時25分

background image

5

Sp

Españo

l

Instalación y situación

Modo de instalación

Seleccione la configuración de instalación que desee entre las

siguientes.

Cuando lo instale directamente sobre el piso

Emplee los pies de punta suministrados cuando desee instalar el

altavoz directamente sobre la superficie del piso.

Instalación

1

Gire los pies de punta para introducirlos en las roscas de

las tres piezas metálicas roscadas (M6) empotradas en la

parte inferior del altavoz, y enrósquelos con seguridad.

2

Pongas las pastillas de corcho en los puntos de los tres

pies de punta golpeándolas al dejar apoyado el altavoz sobre

su base.

3

Ponga el altavoz encima de las pastillas de corcho.

• Puesto que esta unidad pesa unos 28 kg, es muy peligroso

intentar ajustar la tuerca del pie de punta mientras se tiene

inclinado el altavoz. Asegúrese de poner la unidad sobre un

lugar blando (como pueda ser una manta) para que no se

dañe el piso, y de efectuar la instalación entre dos personas

como mínimo.

Empleo de la base de altavoz suministrada

Cuando utilice la base de altavoz suministrada, no será necesario

emplear los pies de punta suministrados.

Instalación

1

Fije las pastillas antideslizantes (pequeñas) en las cuatro

posiciones de la parte inferior de la base.

2

Fije las pastillas antideslizantes (grandes) suministradas

en las dos posiciones de la superficie superior de la base de

altavoz.

3

Ponga el altavoz encima de la base.

El empleo de la base de altavoz suministrada permite el ajuste

preciso del ángulo del altavoz.

• Cuando utilice la base de altavoz suministrada, no fije el

altavoz en su posición con los tornillos. El el altavoz podría

caerse y ocasionar heridas.

Si no emplea las pastillas de corcho para colocar los

altavoces, es posible que los pies de punta causen

daños en el piso. Le recomendamos que emplee las

pastillas de corcho si se propone utilizar los pies de

punta.

Parte inferior

del altavoz

Pie de punta

Importante

Pastillas antideslizantes

p

equeñas

Pastillas antideslizantes g

r

andes

Base del

altavoz

Importante

S-8EX_SP.book  5 ページ  2008年7月16日 水曜日 午後2時25分

background image

6

Sp

Empleo del soporte de altavoz Pioneer CP-7EX

Para emplear el soporte CP-7EX, debe colocarse la base de altavoz

suministrada a los pilares del soporte del CP-7EX. Monte los

soportes como se muestra a continuación.

Instalación

1

Extraiga el material de embalaje de los orificios de

tornillos avellanados que hay en la base de altavoz.

2

Fije la base del altavoz a los pilares del soporte del

CP-7EX.

Emplee solamente los tornillos suministrados (M6 x L35).

3

Fije las pastillas antideslizantes (grandes).

4

Empleando los tornillos suministrados (M5 x L40), la

arandela de resorte y la arandela, fije el altavoz al soporte.

Para ayudar mejor a que no se caiga el altavoz, emplee

solamente los tornillos suministrados para fijar el altavoz al

soporte del altavoz. Con respecto a los detalles, consulte las

instrucciones suministradas con el soporte de altavoz CP-7EX.

Selección del lugar de colocación de los sistemas de

altavoces

La situación dentro de la sala de audición tendrá un gran impacto

en el rendimiento general del sistema de altavoces S-8EX en

términos de función de los graves, precisión del tono, y de

creación de la imagen sonora. Todas las salas son distintas, por lo

que esta sección lo explica sólo a modo de guía. Las pruebas

realizadas en la misma sala darán los mejores resultados.

Emplee la gráfica siguiente como guía para determinar la

situación óptima de los altavoces.

 .

• No ponga los altavoces en un lugar donde puedan quedar

bajo la luz directa del sol, y tampoco cerca de estufas o

acondicionadores de aire. Podría producirse deformación y

decoloración de la caja acústica y podrían dañarse los

altavoces.

• Pioneer no se hace responsable por ningún tipo de daño

debido al montaje y a la instalación inadecuados, al refuerzo

insuficiente, a la utilización indebida del producto, a desastres

naturales, etc.

To

r

nillos (M6 x L35)

Base del

altavoz

Pila

r

es del so

p

o

r

te

Base del so

p

o

r

te

CP-7EX

To

r

nillo (M5 x L40)

Pastillas antideslizantes g

r

andes

A

r

andelas

A

r

andela de

r

eso

r

te

30 cm a 60 cm

Altavoz central

Altavoz

delantero

Altavoz

delantero

Posición de audición

Importante

S-8EX_SP.book  6 ページ  2008年7月16日 水曜日 午後2時25分

background image

7

Sp

Españo

l

Conexiones

Conexión al amplificador

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador. Tenga en cuenta los factores

siguientes cuando seleccione los cables de altavoz para

aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud

necesaria.

• Los cables tienen características distintas. Recuerde lo

siguiente cuando utilice cualquier tipo de cables.

• Seleccione cables de la mínima resistencia posible, y

asegúrese de que las conexiones de los cables al amplificador

y al altavoz sean firmes y sólidas.

Conexión de los cables

1

Desconecte la alimentación del amplificador.

2

Conecte el extremo de un cable a los terminales de

entrada (inferiores) de la parte posterior. En cuanto a la

polaridad de los terminales, el rojo es positivo (+) y el negro

es negativo (–).

3

Conecte el otro extremo del cable a los terminales de

salida de altavoz en el amplificador, en el canal asignado a al

altavoz y manteniendo la polaridad (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• Tome los bornes de tapa de los terminales de entrada

inferiores y gírelos hacia la izquierda, inserte los cables de

altavoz en los orificios de los terminales, y apriete luego los

bornes para fijar la barra cortocircuitadora y los cables.

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica. Cuando emplee una clavija de punta

cónica, no se olvide de quitar la tapa de la punta del terminal

de entrada.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar y incluso pueda dañarse.

PRECAUCIÓN

Por estos terminales de altavoz circula

tensión ACTIVA

que es PELIGROSA

. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.



D3-4-2-2-3_A_Sp

Barra cortocircuitadora

Terminal rojo (+)

Terminal negro

(–)

S-8EX_SP.book  7 ページ  2008年7月16日 水曜日 午後2時25分

background image

8

Sp

Conexiones de un cable sencillo

Para las conexiones de un cable sencillo, conecte las secciones

de frecuencias medias a altas y la de frecuencias bajas de la red

de frecuencias de cruce con el enlace de cortocircuito

suministrado con esta unidad, y luego conecte el cable (+) desde

su amplificador a uno de los bornes de unión rojos y el cable (–)

desde el amplificador a uno de los bornes de unión negros, como

se muestra a continuación.

Conexiones de dos cables

En una conexión de dos cables, enchufe independientemente los

altavoces desde el amplificador a sus clavijas respectivas de altas

y bajas frecuencias. De este modo el excitador CST y los

excitadores de graves se conectan independiente y directamente

al amplificador, otorgándole la libertad de optimizar el tipo de

cable para cada uno de los excitadores. Conecte un juego de

cables al juego inferior de los bornes de unión (red específica de

excitadores de graves). Luego, conecte un segundo juego de

cables a los bornes de unión superiores (red específica de

excitadores de CST). Después, conecte ambos juegos de cables a

los terminales correspondientes del amplificador. Tenga cuidado

para conectar ambos cables (+) a los terminales (+) del

amplificador y ambos cables (–) a los terminales (–) del

amplificador, como se muestra a continuación.

SPEAKERS OUTPUT

Conexión del

enlace de

cortocircuito

Altavoz (trasero): Panel de entrada

Amplificador

(trasero)

(Sólo se muestra un canal)

Altavoz

HF

HF

LF

LF

SPEAKERS OUTPUT

Altavoz (trasero): Panel de entrada

Amplificador

(trasero)

(Sólo se muestra un canal)

Altavoz

HF

HF

LF

LF

S-8EX_SP.book  8 ページ  2008年7月16日 水曜日 午後2時25分
