Dell PowerEdge R900: Guide de mise en route

Remarques, avis et précautions

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte de

données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement

du matériel, de blessure corporelle ou de mort.

Les informations contenues dans ce document peuvent être modifiées sans préavis.

© 2007 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Inc. ; Intel

et Xeon sont des marques déposées de Intel Corporation ; Microsoft, Windows et Windows Server

sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ;

Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell, Inc.

D'autres marques et noms de marques peuvent être utilisés dans ce document pour faire référence aux

entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt

propriétaire vis-à-vis des marques et des noms de marque autres que les siens.

Septembre 2007 N/P XK944 Rév. A00

Caractéristiques du système

Les principales caractéristiques du système sur le plan matériel et logiciel

sont les suivantes :

®

®

• Deux ou quatre processeurs Intel

Xeon

quadruple cœur de la

série 7300.

• Prise en charge du SMP (Symmetric Multiprocessing [Multi-traitement

symétrique]), disponible sur les systèmes dotés de deux ou quatre

microprocesseurs Intel Xeon. Le SMP améliore considérablement

les performances du système en partageant les tâches entre des

microprocesseurs indépendants. Pour bénéficier de cette fonctionnalité,

vous devez utiliser un système d'exploitation prenant en charge le

multitraitement.

REMARQUE : Si vous décidez de mettre le système à niveau en installant

des microprocesseurs supplémentaires, vous devez commander les kits

de mise à niveau appropriés auprès de Dell. Certaines versions de micro-

processeurs Intel Xeon ne fonctionnent pas correctement comme micro-

processeurs supplémentaires. Le kit de mise à niveau de Dell contient

la version de microprocesseur correcte et les instructions de mise à niveau.

Tous les microprocesseurs doivent être cadencés à la même vitesse et

avoir une mémoire cache de taille identique.

• Mémoire minimale de 2 Go sous forme de barrettes FB-DIMM

(Fully Buffered DIMM) cadencées à 667 MHz, extensible à un

maximum de 128 Go via l'installation de combinaisons de barrettes

de 512 Mo, 1 Go, 2 Go ou 4 Go dans les quatre cartes de montage

mémoire.

• Prise en charge des disques durs SAS (Serial-Attached SCSI) internes

et enfichables à chaud (maximum de cinq disques de 3,5 pouces

ou de huit disques de 2,5 pouces).

• Un lecteur slim IDE (DVD-ROM/CD-RW) ou SATA

(DVD-ROM/CD-RW), selon disponibilité.

• Deux blocs d'alimentation enfichables à chaud dans une configuration

redondante 1+1.

• Quatre modules de ventilation, chacun comprenant deux ventilateurs

à double rotor, soit un total de huit ventilateurs.

• Sept logements d'extension PCI-Express (trois x4 et quatre x8).

Guide de mise en route 31

• Carte de montage d'E/S avec quatre logements pour NIC Ethernet Gigabit

prenant en charge des débits de 10, 100 et 1000 Mbps.

• Logement PCI dédié pour contrôleur RAID intégré avec mémoire cache

de 256 Mo et batterie RAID.

REMARQUE : Le démarrage du système à partir d'un périphérique externe

connecté à une carte SAS ou SCSI n'est pas pris en charge (cartes SAS 5/E

et PERC 5/E incluses). Rendez-vous sur le site support.dell.com pour obtenir

les informations les plus récentes concernant le démarrage à partir de

périphériques externes.

• Quatre connecteurs USB 2.0 (deux à l'avant et deux à l'arrière)

pour la connexion d'un périphérique externe (lecteur de disquette

ou de CD-ROM, clavier, souris ou lecteur flash USB).

• Un contrôleur DRAC (Dell Remote Assistant Card) en option,

pour la gestion à distance du système.

• Sous-système vidéo compatible VGA intégré avec contrôleur vidéo

PCI ATI ES1000 à 33 MHz. Ce sous-système dispose d'un minimum de

16 Mo de mémoire graphique avec prise en charge des graphiques en 2D.

La définition maximale prise en charge est de 1600 x 1200 avec 65536

couleurs. Les graphiques True-color sont pris en charge dans les définitions

suivantes : 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Lorsque la

carte RAC en option est installée, la résolution vidéo maximale est

de 1280 x 1024.

• Circuits intégrés de gestion de systèmes surveillant le fonctionnement

des ventilateurs, ainsi que les tensions et les températures critiques.

Ces circuits de surveillance fonctionnent de pair avec les logiciels

de gestion de système.

• Connecteurs du panneau arrière : port série, vidéo, USB (2)

et quatre connecteurs de NIC.

• Connecteurs du panneau avant : un connecteur vidéo et deux

connecteurs USB.

• Un écran LCD 1x5 sur le panneau avant, affichant l'ID du système

et les messages d'erreur.

Pour plus d'informations sur des caractéristiques spécifiques,

voir “Spécifications techniques”, à la page 40.

32 Guide de mise en route

Systèmes d'exploitation pris en charge

®

®

• Microsoft

Windows Server

2003

• Microsoft Windows Server 2003 R2 avec SP2

®

•Red Hat

Enterprise Linux 4 (version 4.5)

• Red Hat Enterprise Linux Server 5

®

•SUSE

Linux Enterprise Server 9 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

Autres informations utiles

PRÉCAUTION : Le document Product Information Guide (Guide d'information

sur le produit) contient d'importantes informations se rapportant à la sécurité

et aux réglementations. Les informations sur la garantie se trouvent soit dans

ce document, soit à part.

• Les documents

Rack Installation Guide

(Guide d'installation du rack)

et

Rack Installation Instructions

(Instructions d'installation du rack)

fournis avec la solution rack décrivent l'installation du système.

• Le document

Hardware Owner's Manual

(Manuel du propriétaire)

contient des informations sur les caractéristiques du système, ainsi que des

instructions relatives au dépannage et à l'installation ou au remplacement

de composants. Il se trouve sur les CD fournis avec le système et sur le site

support.dell.com

.

• Les CD fournis avec le système contiennent des documents et des outils

relatifs à la configuration et à la gestion du système.

Guide de mise en route 33

• Des mises à jour sont parfois fournies avec le système. Elles décrivent les

modifications apportées au système, aux logiciels ou à la documentation.

REMARQUE : Vérifiez toujours si des mises à jour sont disponibles sur

le site support.dell.com et lisez-les en premier, car elles remplacent souvent

les informations contenues dans les autres documents.

• Si des notes d'édition ou des fichiers lisez-moi (readme) sont fournis,

ils contiennent des mises à jour de dernière minute apportées au système

ou à la documentation, ou bien des informations techniques avancées

destinées aux utilisateurs expérimentés ou aux techniciens.

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si

le système ne réagit pas comme prévu, consultez le document

Hardware

Owner's Manual

(Manuel du propriétaire).

Des formations et certifications Dell™ Enterprise sont disponibles.

Pour plus d'informations, consultez le site

www.dell.com/training

.

Ce service n'est disponible que dans certains pays.

Installation et configuration

PRÉCAUTION : Avant de commencer la procédure suivante, lisez et appliquez

les consignes de sécurité et les informations importantes sur les réglementations

figurant dans le document “Product Information Guide” (Guide d'information sur

le produit).

Cette section décrit les étapes à exécuter lors de la configuration initiale

du système.

34 Guide de mise en route

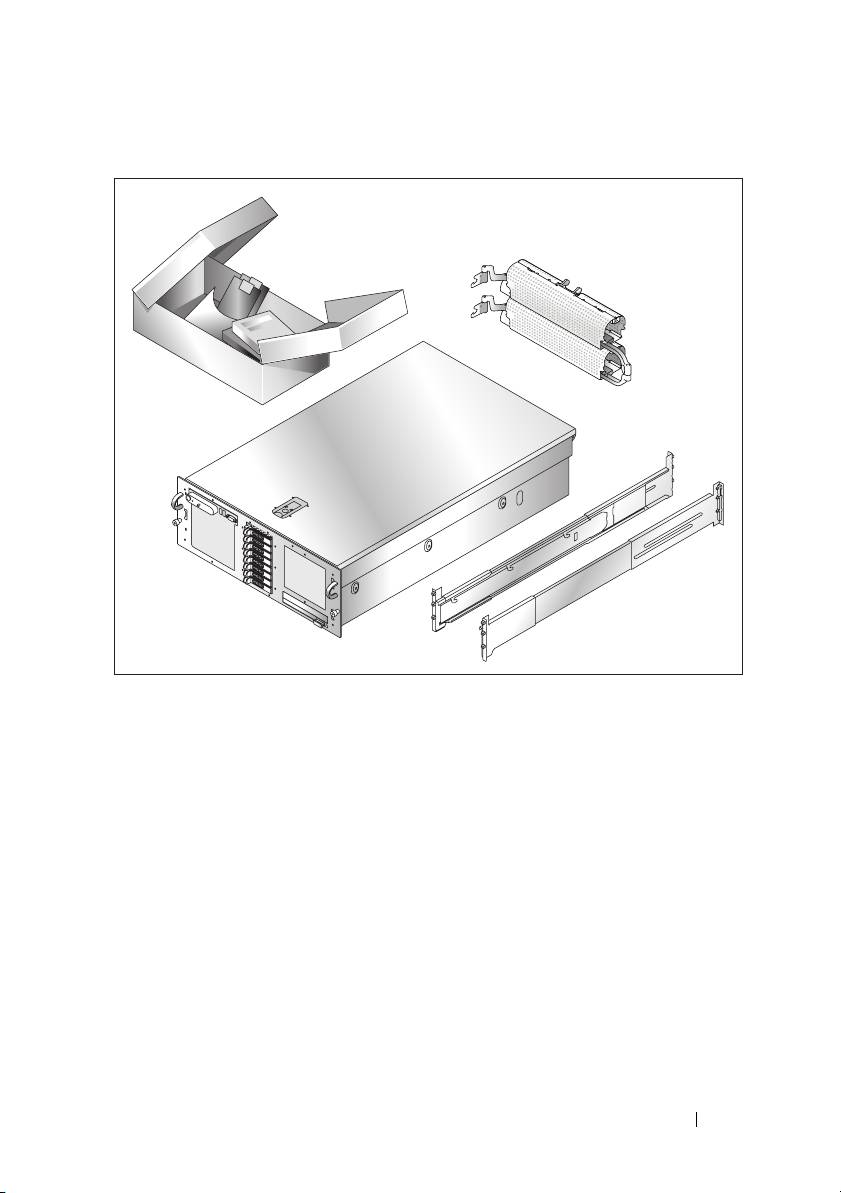

Déballage du système

Sortez le système de son emballage et identifiez chaque élément. Conservez

les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

Guide de mise en route 35

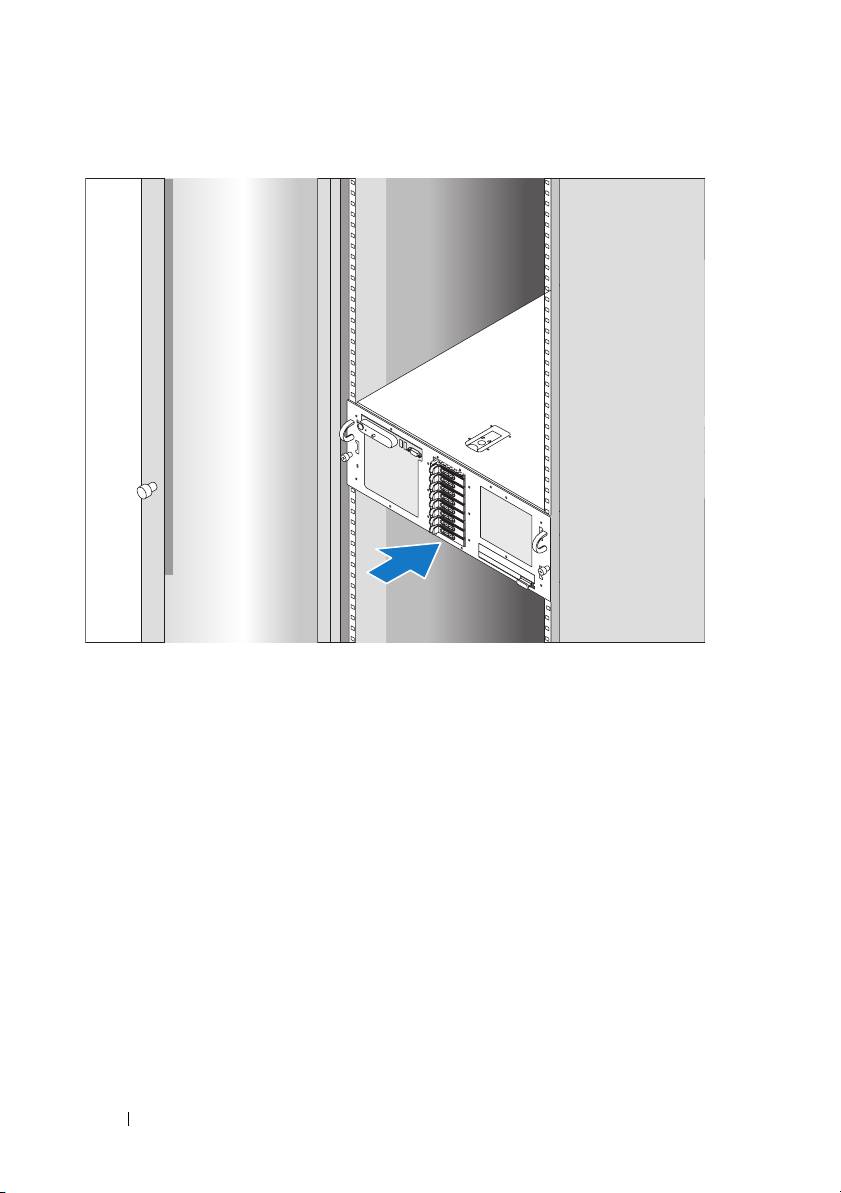

Installation des rails et du système dans un rack

Commencez par lire les consignes de sécurité qui se trouvent dans la

documentation d'installation du rack, puis installez les rails et le système

dans le rack.

Consultez la documentation d'installation du rack pour obtenir les instructions

appropriées.

36 Guide de mise en route

Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (en option).

À l'arrière du système, des icônes indiquent quel câble doit être inséré

dans chaque connecteur. N'oubliez pas de serrer les vis situées sur le

connecteur du câble du moniteur, s'il en est équipé.

Guide de mise en route 37

Connexion du câble d'alimentation

Branchez le(s) câble(s) d'alimentation sur le système.

Fixez les câbles à l'aide des attaches fournies.

Branchez ensuite l'autre extrémité du câble sur une prise secteur mise à la terre

ou sur une source d'alimentation autonome (onduleur ou unité de distribution

de l'alimentation).

38 Guide de mise en route

Mise sous tension du système

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur

(en option). Les voyants d'alimentation doivent s'allumer. Réglez le moniteur

jusqu'à ce que l'image soit correctement affichée.
