Dell PowerEdge C8000: Τα πρώτα βήματα με το σύστημά σας
Τα πρώτα βήματα με το σύστημά σας: Dell PowerEdge C8000
Dell PowerEdge
C8000, C8220, C8220X,
και C8000XD
Τα πρώτα βήματα
με το σύστημά σας
ÈÅÓÇ ÁÑ×ÅÉÏÕ:J:\DL\DL133449\DTP\NJK8Nmt4.fm
Μοντέλο κατά τους κανονισμούς:
B10S, B05B, και B06B
Τύπος κατά τους κανονισμούς:
B10S001, B05B001, B06B001, B06B002
ÈÅÓÇ ÁÑ×ÅÉÏÕ:J:\DL\DL133449\DTP\NJK8Nmt4.fm
Σημείωση, προσοχή και προειδοποίηση
ΣΗΜΕΙΩΣΗ:
Η ΣΗΜΕΙΩΣΗ αφορά σημαντικές πληροφορίες που σας
βοηθούν να χρησιμοποιείτε καλύτερα τον υπολογιστή σας.
ΠΡΟΣΟΧΗ:
Η ΠΡΟΣΟΧΗ υποδηλώνει δυνητική υλική ζημιά στο υλικό
ή απώλεια δεδομένων, αν δεν ακολουθηθούν οι οδηγίες.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Η ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει πιθανή υλική
ζημιά, σωματική βλάβη ή θάνατο.
____________________
Οι πληροφορίες αυτής της δημοσίευσης υπόκεινται σε αλλαγές χωρίς ειδοποίηση.
© 2013 Dell Inc. Με επιφύλαξη όλων των δικαιωμάτων.
Απαγορεύεται αυστηρά η αναπαραγωγή αυτών των υλικών με οποιονδήποτε τρόπο χωρίς την έγγραφη
άδεια της Dell Inc.
Εμπορικά σήματα που χρησιμοποιούνται σε αυτό το κείμενο: Η ονομασία Dell™, το λογότυπο DELL,
οι ονομασίες Dell Precision™, OptiPlex™, Latitude™, PowerEdge™, PowerVault™,
PowerConnect™, OpenManage™, EqualLogic™, KACE™, FlexAddress™ και Vostro™ είναι
®
®
®
®
εμπορικά σήματα της Dell Inc. Οι ονομασίες
Intel
, Pentium
, Xeon
, Core™, Celeron
και Xeon
Phi™ είναι σήματα κατατεθέντα της Intel Corporation στις Η.Π.Α. και σε άλλες χώρες. Οι ονομασίες
®
®
®
®
®
Microsoft
, Windows
, Windows Server
, MS-DOS
και Windows Vista
είναι εμπορικά σήματα
ή σήματα κατατεθέντα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες.
®
®
®
Οι ονομασίες Red Hat
και Red Hat
Enterprise Linux
είναι σήματα κατατεθέντα της Red Hat Inc.
®
στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Η ονομασία Novell
είναι σήμα κατατεθέν και η
ονομασία SUSE™ είναι εμπορικό σήμα της Novell Inc. στις Ηνωμένες Πολιτείες και σε άλλες χώρες.
®
Η ονομασία Oracle
είναι σήμα κατατεθέν της Oracle Corporation ή/και των θυγατρικών της.
®
®
®
®
Οι ονομασίες Citrix
, Xen
, XenServer
και XenMotion
είναι σήματα κατατεθέντα ή εμπορικά
®
σήματα της Citrix System, Inc. στις Ηνωμένες πολιτείες ή/και άλλες χώρες. Οι ονομασίες VMware
,
®
®
®
®
Virtual SMP
, vMotion
, vCenter
και vSphere
είναι σήματα κατατεθέντα ή εμπορικά σήματα της
VMWare, Inc. στις Ηνωμένες Πολιτείες ή σε άλλες χώρες. Οι ονομασίες NVIDIA και Tesla™ είναι
εμπορικά σήματα ή/και σήματα κατατεθέντα της NVIDIA Corporation. Η ονομασία Ubuntu είναι
σήμα κατατεθέν της Canonical Ltd.
Άλλα εμπορικά σήματα και εμπορικές ονομασίες μπορεί να χρησιμοποιούνται στην παρούσα
έκδοση αναφερόμενα είτε στους κατόχους των σημάτων και
των ονομάτων είτε στα προϊόντα τους.
Η Dell Inc. παραιτείται από κάθε δικαίωμα σε εμπορικά σήματα και εμπορικές ονομασίες τρίτων.
Μοντέλο κατά τους κανονισμούς: B10S, B05B, και B06B
Τύπος κατά τους κανονισμούς: B10S001, B05B001, B06B001, B06B002
2013 - 07 Α/Π NJK8N Αναθ. A04
ΠΡΟΣΟΧΗ:
Τοποθεσία περιορισμένης πρόσβασης
Αυτός ο διακομιστής προορίζεται για εγκατάσταση μόνο σε τοποθεσίες
περιορισμένης πρόσβασης, όπου ισχύουν και οι δύο παρακάτω συνθήκες:
•
Πρόσβαση μπορεί να έχει μόνο το προσωπικό υποστήριξης ή οι χρήστες
οι οποίοι έχουν λάβει ειδική εκπαίδευση σχετικά με τους λόγους
εφαρμογής των περιορισμών στην τοποθεσία και τις τυχόν προφυλάξεις
που πρέπει να λαμβάνονται.
•
Η πρόσβαση παρέχεται μέσω της χρήσης ενός εργαλείου ή κλειδαριάς
και κλειδιού ή μέσω άλλων μέσων ασφαλείας και ελέγχεται από την
αρχή που είναι υπεύθυνη για την τοποθεσία.
Εγκατάσταση και
διαμόρφωση
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Πριν εκτελέσετε την παρακάτω διαδικασία,
συμβουλευθείτε τις οδηγίες ασφάλειας που συνοδεύουν το
σύστημά σας.
Το πλαίσιο του διακομιστή PowerEdge C8000 είναι ένα εύκαμπτο και
προσαρμόσιμο πλαίσιο 4U που μπορεί να τοποθετηθεί σε rack. Ο διακομιστής
PowerEdge C8000 διαθέτει δέκα, κατακόρυφα ευθυγραμμισμένες υποδοχές για
sled, που υποστηρίζουν πλαίσιο full sled ή mixed sled. Ένα πλαίσιο full sled
μπορεί να περιλαμβάνει έως και πέντε υπολογιστικά sled C8220X διπλού
πλάτους, δέκα υπολογιστικά sled C8220 μονού πλάτους ή πέντε sled
αποθήκευσης C8000XD. Ένα πλαίσιο mixed sled μπορεί να υποστηρίξει
πολλούς διαφορετικούς τύπους sled.
Προτεινόμενα εργαλεία
Πριν ξεκινήσετε τις εργασίες εγκατάστασης, βεβαιωθείτε ότι έχετε τα
παρακάτω εργαλεία:
•
Κατσαβίδι Phillips #1
•
Κατσαβίδι Phillips #2
•
Μεταλλικό περικάρπιο γείωσης συνδεδεμένο με τη γείωση
•
Αντιστατικό υπόθεμα ή αντιστατικό αφρό
Τα πρώτα βήματα με το σύστημά σας
173
Άνοιγμα της συσκευασίας του συστήματος
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Όποτε χρειαστεί να σηκώσετε το σύστημα,
ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε
τραυματισμούς, μην επιχειρήσετε να σηκώσετε μόνοι σας
το σύστημα.
ΠΡΟΣΟΧΗ:
Φοράτε ένα μεταλλικό περικάρπιο γείωσης όταν
χειρίζεστε εξαρτήματα του συστήματος.
1
Προετοιμάστε ένα
αντιστατικό υπόθεμα ή αντιστατικό αφρό
όπου θα
τοποθετήσετε το πλαίσιο του διακομιστή PowerEdge C8000.
2
Αφαιρέστε το πλαίσιο από τη συσκευασία και τοποθετήστε το σε ένα
αντιστατικό υπόθεμα ή αντιστατικό αφρό
.
3
Φυλάξτε τα χαρτοκιβώτια για μελλοντική χρήση.
Εγκατάσταση της λύσης με ράγα χωρίς
εργαλεία
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Όποτε χρειαστεί να σηκώσετε το σύστημα,
ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε
τραυματισμούς, μην επιχειρήσετε να σηκώσετε μόνοι σας το
σύστημα.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Το σύστημα δεν είναι σταθεροποιημένο στο rack
ή στερεωμένο στις ράγες. Για την αποφυγή ατομικού τραυματισμού ή
ζημιάς στο σύστημα, θα πρέπει να στηρίζετε επαρκώς το σύστημα
rack κατά την εγκατάσταση και την αφαίρεση.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Για να αποφύγετε πιθανό κίνδυνο
ηλεκτροπληξίας απαιτείται ένας αγωγός γείωσης ασφαλείας μέσω
ενός τρίτου καλωδίου για την εγκατάσταση του rack. Ο εξοπλισμός
rack θα πρέπει να παρέχει επαρκή ροή αέρα στο σύστημα για τη
διασφάλιση της σωστής ψύξης.
ΠΡΟΣΟΧΗ:
Οι σφήνες ράγας πρέπει να είναι ευθυγραμμισμένες με
του στύλους του rack ώστε η εγκατάσταση να γίνει σωστά.
ΣΗΜΕΙΩΣΗ:
Οι ράγες του rack είναι σημειωμένες LEFT (αριστερά) και
RIGHT (δεξιά). Η ράγα με τη σήμανση «LEFT» συνδέεται στους αριστερούς
στύλους του rack και η ράγα με τη σήμανση «RIGHT» συνδέεται στους
δεξιούς στύλους του rack κοιτώντας την μπροστινή πλευρά του rack.
174
Τα πρώτα βήματα με το σύστημά σας
1
Προσδιορίστε που θα τοποθετήσετε τους οδηγούς στο rack. Βεβαιωθείτε ότι
υπάρχει αρκετός χώρος στο rack για πλαίσιο 4U. Σε ένα τυπικό rack, το ύψος
για ένα πλαίσιο 4U θα περιλαμβάνει 12 οπές στύλου rack.
2
Χρησιμοποιήστε το σημάδι στην αριστερή και δεξιά πλευρά της ράγας για
να την προσανατολίσετε σωστά στους στύλους του rack.
3
Συνδέστε την αριστερή ράγα και το βραχίονα στοπ στο rack.
a
Τοποθετήστε την αριστερή ράγα με τη σήμανση "
LEFT
" ώστε να
ευθυγραμμιστεί με τις οπές στερέωσης της στους στύλους του rack.
b
Πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης ράγας
για
να ανοίξει το μάνδαλο στο μπροστινό άκρο της αριστερής ράγας.
c
Ευθυγραμμίστε τις τρεις προεξοχές
με τις οπές στερέωσης στον
μπροστινό στύλο του rack.
d
Αφήστε το κουμπί
αφού ασφαλίσει στον μπροστινό στύλο του rack.
ΣΗΜΕΙΩΣΗ:
Βεβαιωθείτε ότι το κουμπί απελευθέρωσης ράγας έχει
εμπλακεί σωστά.
ΣΗΜΕΙΩΣΗ:
Οι ράγες μπορούν να χρησιμοποιηθούν τόσο σε rack με
τετράγωνη, όσο και με στρόγγυλη οπή.
e
Πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης ράγας
για
να ανοίξει το μάνδαλο στο πίσω άκρο της ράγας.
f
Ευθυγραμμίστε τις τρεις προεξοχές
με τις οπές στερέωσης στον πίσω
στύλο του rack.
Τα πρώτα βήματα με το σύστημά σας
175
1
3
2
g
Αφήστε το κουμπί
αφού ασφαλίσει στον πίσω στύλο του rack.
h
Τοποθετήστε ένα ειδικό παξιμάδι
στον μπροστινό στύλο του rack και
δύο ειδικά παξιμάδια
στον πίσω στύλο του rack.
176
Τα πρώτα βήματα με το σύστημά σας
3
2
1
1
2
i
Ευθυγραμμίστε το βραχίονα στοπ
στον πίσω στύλο του rack και
ασφαλίστε με τρείς βίδες 10-32
. Εφαρμόστε 35 in-lbs ροπής
στις βίδες.
4
Συνδέστε τη δεξιά ράγα και το βραχίονα στοπ στο rack.
Ακολουθήστε την ίδια διαδικασία για να εγκαταστήσετε τη δεξιά ράγα και
το βραχίονα στοπ στους δεξιούς στύλους του rack.
ΣΗΜΕΙΩΣΗ:
Για να αφαιρέσετε τις ράγες, πατήστε και κρατήστε πατημένο
το κουμπί απελευθέρωσης ράγας στο μεσαίο σημείο του ακραίου τεμαχίου
και βγάλτε κάθε ράγα από την έδρα της.
Εγκατάσταση του συστήματος
Η ενότητα αυτή περιλαμβάνει τις παρακάτω υποενότητες:
•
Εκκένωση του συστήματος
•
Εγκατάσταση του συστήματος σε rack
•
Αρίθμηση υποδοχών sled
•
Συμπλήρωση του συστήματος
•

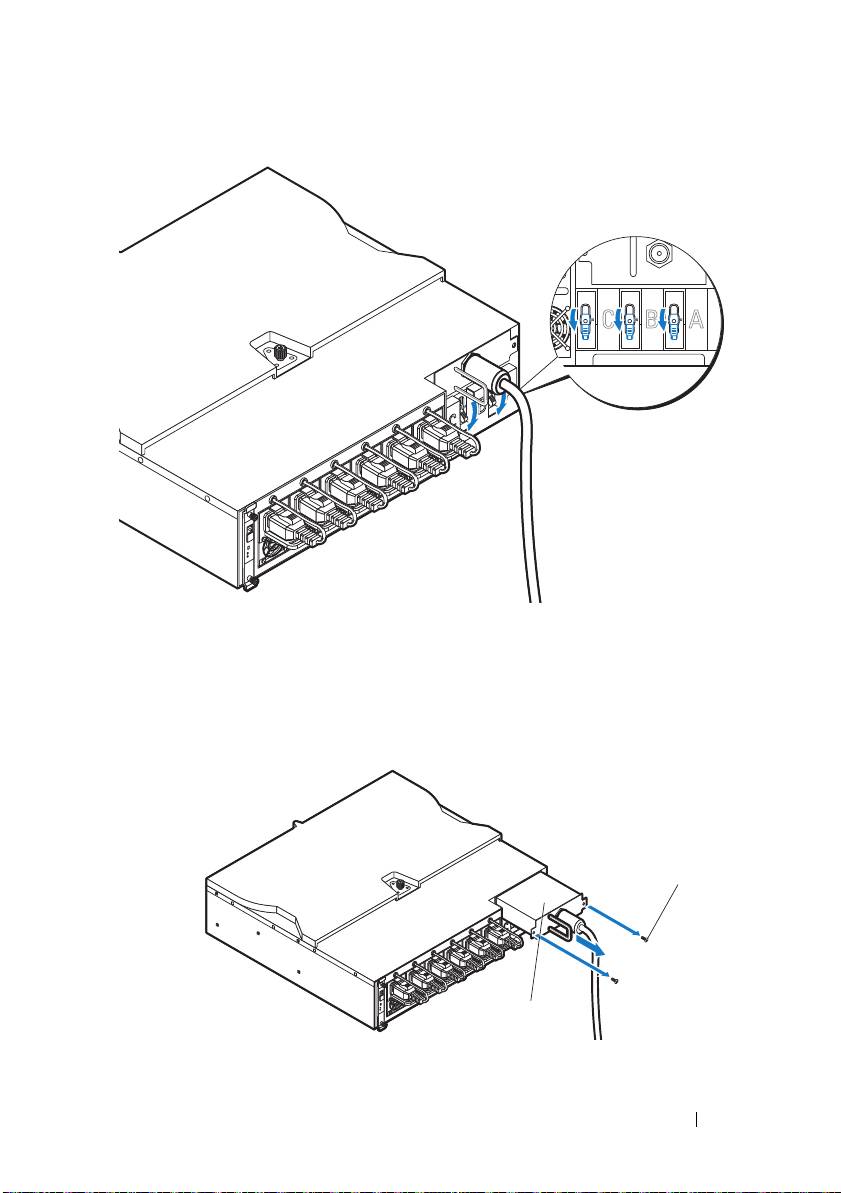

Εγκατάσταση εξωτερικής μονάδας PDU στο rack
•

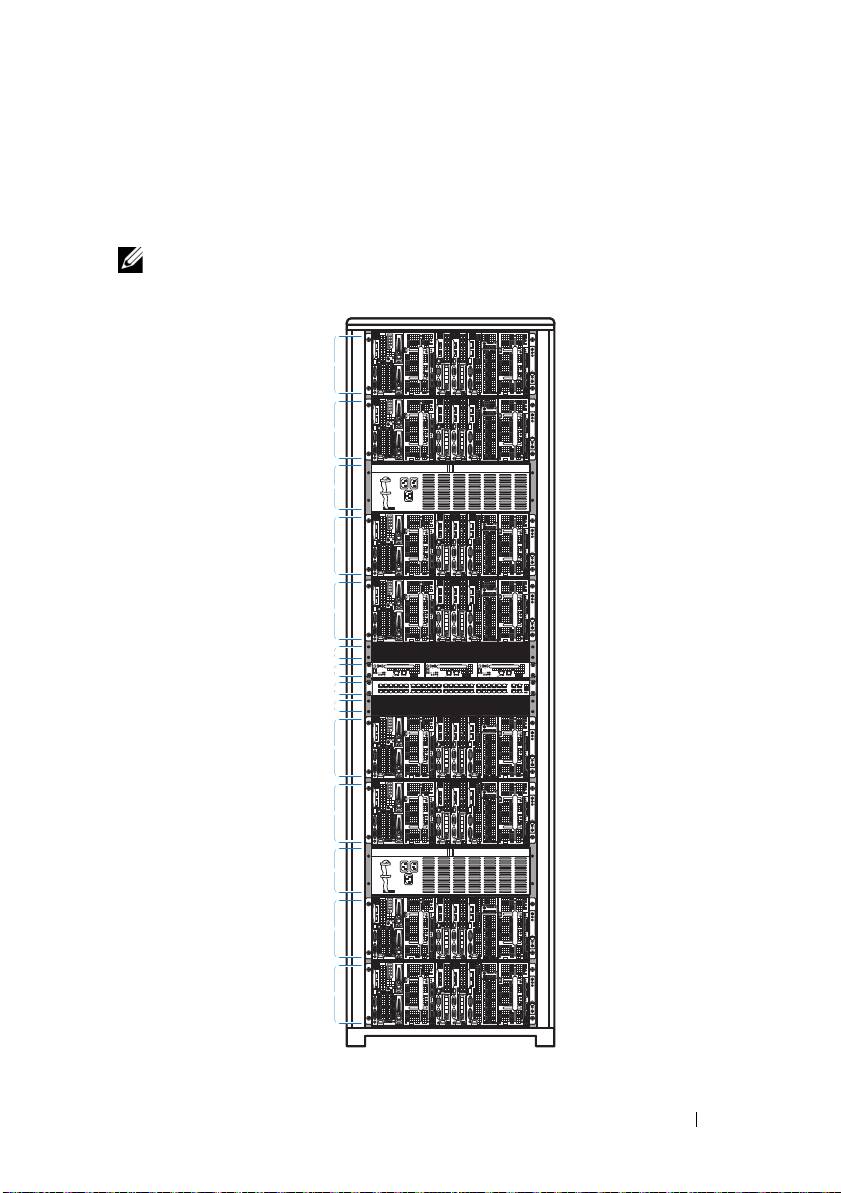

Συνδεσμολογία rack
Τα πρώτα βήματα με το σύστημά σας
177
1
2
Εκκένωση του συστήματος
Πριν εγκαταστήσετε ένα πλαίσιο διακομιστή PowerEdge C8000 σε ένα rack,
αφαιρέστε όλες τις μονάδες sled από το πλαίσιο ώστε να μειώσετε το βάρος του
συστήματος και να αποφύγετε τον τραυματισμό. Τοποθετήστε όλες τις μονάδες
sled σε ένα αντιστατικό υπόθεμα ή αντιστατικό αφρό.
•
Για να αφαιρέσετε ένα
υπολογιστικό sled C8220 μονού πλάτους, τραβήξτε
το μάνδαλο απελευθέρωσης
και χρησιμοποιώντας τη λαβή
βγάλτε
συρτά το sled από το πλαίσιο.
178
Τα πρώτα βήματα με το σύστημά σας
2
1
•
Για να αφαιρέσετε ένα
υπολογιστικό sled C8220X διπλού πλάτους,
τραβήξτε
το μάνδαλο απελευθέρωσης
και χρησιμοποιώντας τη λαβή
βγάλτε συρτά το sled από το πλαίσιο.
•
Για να αφαιρέσετε ένα
sled αποθήκευσης C8000XD, τραβήξτε και
κρατήστε το
γλωσσίδι απελευθέρωσης
και χρησιμοποιώντας τη λαβή
βγάλτε συρτά το sled από το πλαίσιο.
Τα πρώτα βήματα με το σύστημά σας
179
2
1
2
1
•
Για να αφαιρέσετε ένα
υπολογιστικό sled, τραβήξτε
το μάνδαλο
απελευθέρωσης
και χρησιμοποιώντας τη λαβή
βγάλτε συρτά το sled
από το πλαίσιο.
•

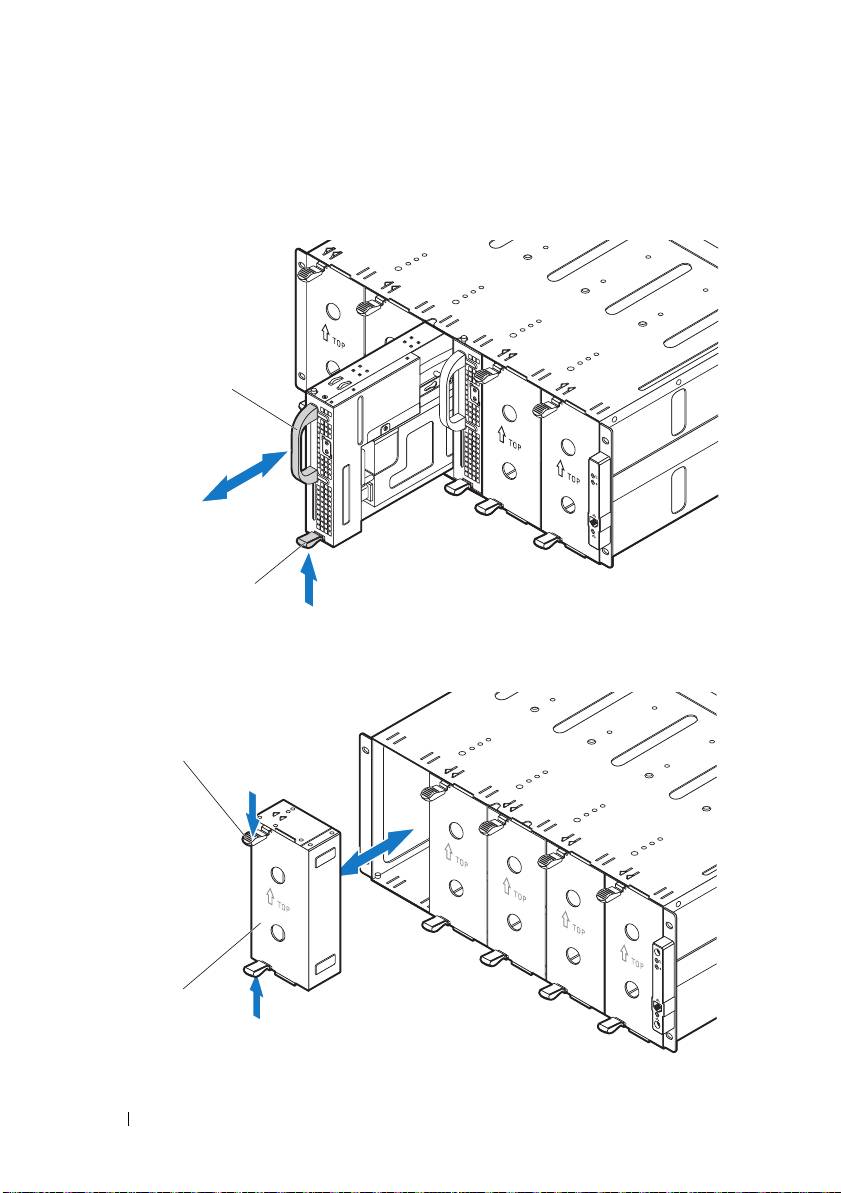

Για να αφαιρέσετε ένα κενό sled διπλού πλάτους, πιέστε και κρατήστε τα
μάνδαλα απελευθέρωσης
και βγάλτε συρτά το κενό sled από το πλαίσιο
.
180
Τα πρώτα βήματα με το σύστημά σας
2
1
1
2
•
Για να αφαιρέσετε ένα κενό sled μονού πλάτους, τραβήξτε το μάνδαλο
απελευθέρωσης
και χρησιμοποιώντας τη λαβή
βγάλτε συρτά το κενό
sled από το πλαίσιο.
Τα πρώτα βήματα με το σύστημά σας
181
2
1
Εγκατάσταση του συστήματος σε rack
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Όποτε χρειαστεί να σηκώσετε το σύστημα,
ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε
τραυματισμούς, μην επιχειρήσετε να σηκώσετε μόνοι σας
το σύστημα.

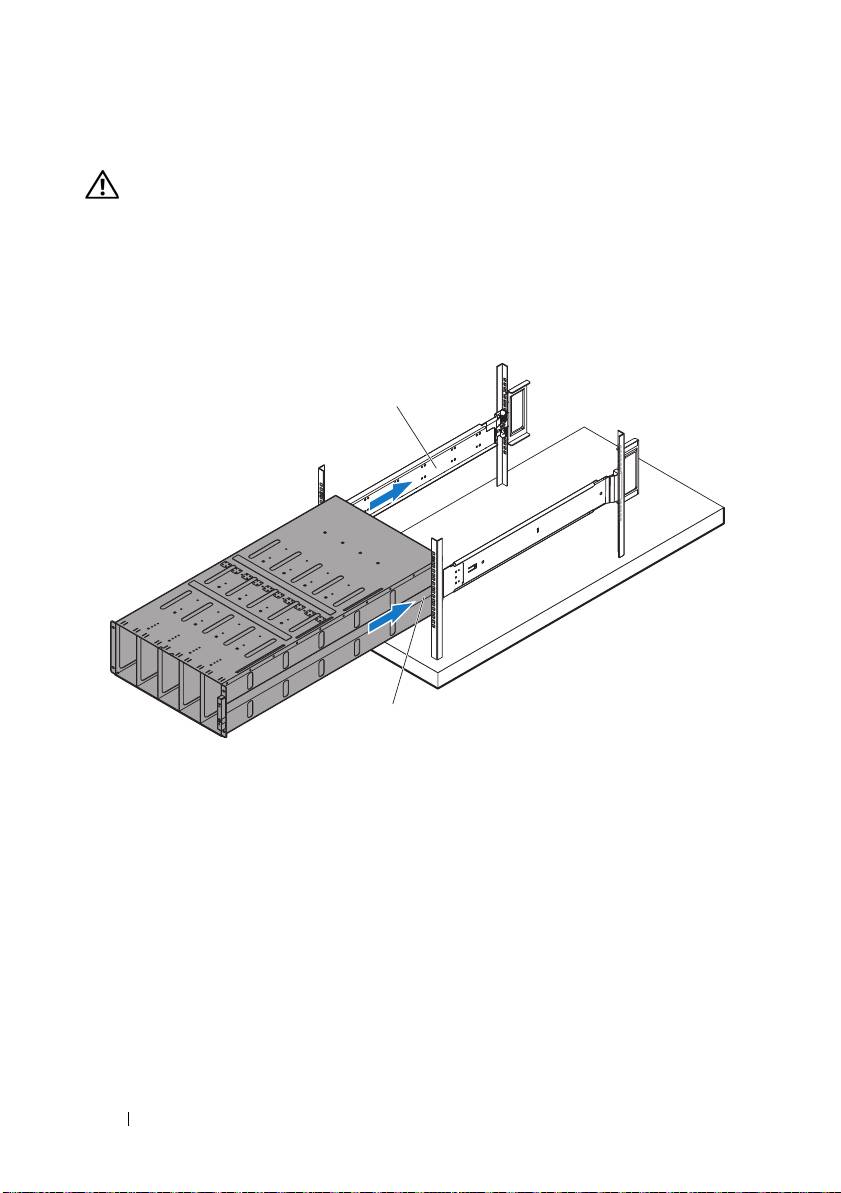

1
Με βοήθεια, ευθυγραμμίστε το πλαίσιο διακομιστή
με τις ράγες
και
σπρώξτε το πλήρως πάνω στο rack.
182
Τα πρώτα βήματα με το σύστημά σας
2
1
2
Ασφαλίστε το μπροστινό μέρος του πλαισίου στον αριστερό και δεξιό στύλο
του rack με τις τέσσερις βίδες 10-32
.
Τα πρώτα βήματα με το σύστημά σας
183
1
Αρίθμηση υποδοχών sled
Το πλαίσιο του διακομιστή PowerEdge C8000 διαιρείται σε δέκα κατακόρυφες
υποδοχές. Το υπολογιστικό sled C8220 μονού πλάτους καταλαμβάνει μία
υποδοχή sled στο πλαίσιο του διακομιστή και το υπολογιστικό sled C8220X
διπλού πλάτους ή sled αποθήκευσης C8000XD καταλαμβάνει δύο υποδοχές
sled στο πλαίσιο του διακομιστή. Όταν τοποθετείτε μια μονάδα sled στο
πλαίσιο του διακομιστή, πρέπει να τοποθετείτε τη μονάδα sled στην υποδοχή
sled 1 πρώτα
, έπειτα να προχωράτε προς τα δεξιά του πλαισίου.
Υποδοχές sled
Τύπος μονάδας sled
a
a
12345
6
78910
Υπολογιστικό sled
√√√√√√√√√√
C8220 μονού πλάτους
Υπολογιστικό sled
√√√√√
C8220X διπλού πλάτους
Sled αποθήκευσης
√√√√√
β
C8000XD
γ
Sled τροφοδοσίας
⎯⎯⎯⎯ √ √ ⎯⎯⎯⎯
a. Οι υποδοχές sled 5 και 6 υποστηρίζουν εγκατάσταση δύο ειδών sled τροφοδοσίας ή δύο
υπολογιστικών sled C8220 ή ενός συνδυασμού δύο τύπων sled.
b. Για πλαίσια διακομιστή με εσωτερική τροφοδοσία, τοποθετήστε sled αποθήκευσης
C8000XD μόνο στις υποδοχές sled 3 έως 10.
c. Τοποθετείτε τα sled τροφοδοσίας μόνο στις υποδοχές sled 5 και 6.
184
Τα πρώτα βήματα με το σύστημά σας
Συμπλήρωση του συστήματος
ΠΡΟΣΟΧΗ:
Για τη σωστή λειτουργία και ψύξη, όλες οι υποδοχές
sled στο πλαίσιο πρέπει να γεμίζουν πάντα είτε με ένα sled είτε με
ένα κενό sled.
ΠΡΟΣΟΧΗ:
Για τη διατήρηση της σωστής ψύξης του συστήματος,
όλες οι κενές υποδοχές σκληρού δίσκου πρέπει να έχουν
τοποθετημένα καλύμματα σκληρού δίσκου.
Τοποθετήστε όλα τα εξαρτήματα στο πλαίσιο του διακομιστή PowerEdge C8000.
•
Για να τοποθετήσετε ένα υπολογιστικό sled
C8220 μονού πλάτους
, σύρετε
το νέο sled στο πλαίσιο μέχρι το sled να εδράσει πλήρως και το μάνδαλο
απελευθέρωσης να κουμπώσει στη θέση του.
•
Για να τοποθετήσετε ένα
υπολογιστικό sled C8220X διπλού πλάτους ,
σύρετε το νέο sled στο πλαίσιο μέχρι το sled να εδράσει πλήρως και το
μάνδαλο απελευθέρωσης να κουμπώσει στη θέση του.
•
Για να τοποθετήσετε ένα
sled αποθήκευσης C8000XD, σύρετε το νέο sled
στο πλαίσιο μέχρι το sled να εδράσει πλήρως και το μάνδαλο
απελευθέρωσης να κουμπώσει στη θέση του.
•
Για να τοποθετήσετε ένα sled τροφοδοσίας, σύρετε το νέο sled στο πλαίσιο
μέχρι το sled να εδράσει πλήρως και το μάνδαλο απελευθέρωσης να
κουμπώσει στη θέση του.
•
Για να τοποθετήσετε ένα κενό sled διπλού πλάτους σύρετε το κενό sled στο
πλαίσιο μέχρι να εδράσει πλήρως και το μάνδαλο απελευθέρωσης να
κουμπώσει στη θέση του.
•
Για να τοποθετήσετε ένα κενό sled μονού πλάτους σύρετε το κενό sled στο
πλαίσιο μέχρι να εδράσει πλήρως και τα μάνδαλα απελευθέρωσης να
κουμπώσουν στη θέση τους.
Τα πρώτα βήματα με το σύστημά σας
185
Εγκατάσταση εξωτερικής μονάδας PDU στο rack
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Όποτε χρειαστεί να σηκώσετε το σύστημα,
ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε
τραυματισμούς, μην επιχειρήσετε να σηκώσετε μόνοι σας το
σύστημα.
ΣΗΜΕΙΩΣΗ:
Οι εικόνες της συσκευής PDU παρέχονται για αναφορά
μόνο. Ανατρέξτε στην τεκμηρίωση της συσκευής PDU για περισσότερες
πληροφορίες για τη συσκευή PDU.
ΣΗΜΕΙΩΣΗ:
Οι βραχίονες στερέωσης της PDU φέρουν σήμανση L και R.
Η ράγα με σήμανση "L" τοποθετείται στα αριστερά της συσκευής PDU και
η ράγα με σήμανση "R" τοποθετείται στα δεξιά της συσκευής PDU.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Μη συνδέετε ή αποσυνδέετε καλώδια
τροφοδοσίας στη συσκευή PDU ενόσω είναι ενεργοποιημένη.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Κλείστε τους ασφαλειοδιακόπτες της PDU για να
αποφύγετε πιθανό σοβαρό ή θανατηφόρο κίνδυνο ηλεκτροπληξίας.
1
Κλείστε τους ασφαλειοδιακόπτες A, B και C της PDU μετακινώντας τους
στη θέση "OFF".
186
Τα πρώτα βήματα με το σύστημά σας
2
Αποσυνδέστε την PDU από την πηγή τροφοδοσίας.
3
Αφαιρέστε τη μονάδα του κουτιού διασύνδεσης καλωδίου τροφοδοσίας (PCIB).
a
Αφαιρέστε τις δύο βίδες
που ασφαλίζουν τη μονάδα PCIB.
b
Κρατήστε τη λαβή της PCIB και τραβήξτε την έξω από την υποδοχή
της
.
Τα πρώτα βήματα με το σύστημά σας
187
OFFOFFOFF
1
2
4
Τοποθετήστε τους βραχίονες στερέωσης στις πλευρές της PDU.
a
Τοποθετήστε τις δέκα βίδες
στην αριστερή και δεξιά πλευρά της PDU.
b
Τοποθετήστε το δεξιό βραχίονα στερέωσης με τη σήμανση "L" έτσι
ώστε να ευθυγραμμιστούν οι οπές των βιδών με τις βίδες στην PDU και
σύρετε το βραχίονα στερέωσης προς το πίσω μέρος της PDU έως ότου
ασφαλίσει στη θέση του
.
c
Τοποθετήστε τον αριστερό βραχίονα στερέωσης με τη σήμανση "R"
έτσι ώστε να ευθυγραμμιστούν οι οπές των βιδών με τις βίδες στην PDU
και σύρετε το βραχίονα στερέωσης προς το πίσω μέρος της PDU έως
ότου ασφαλίσει στη θέση του
.

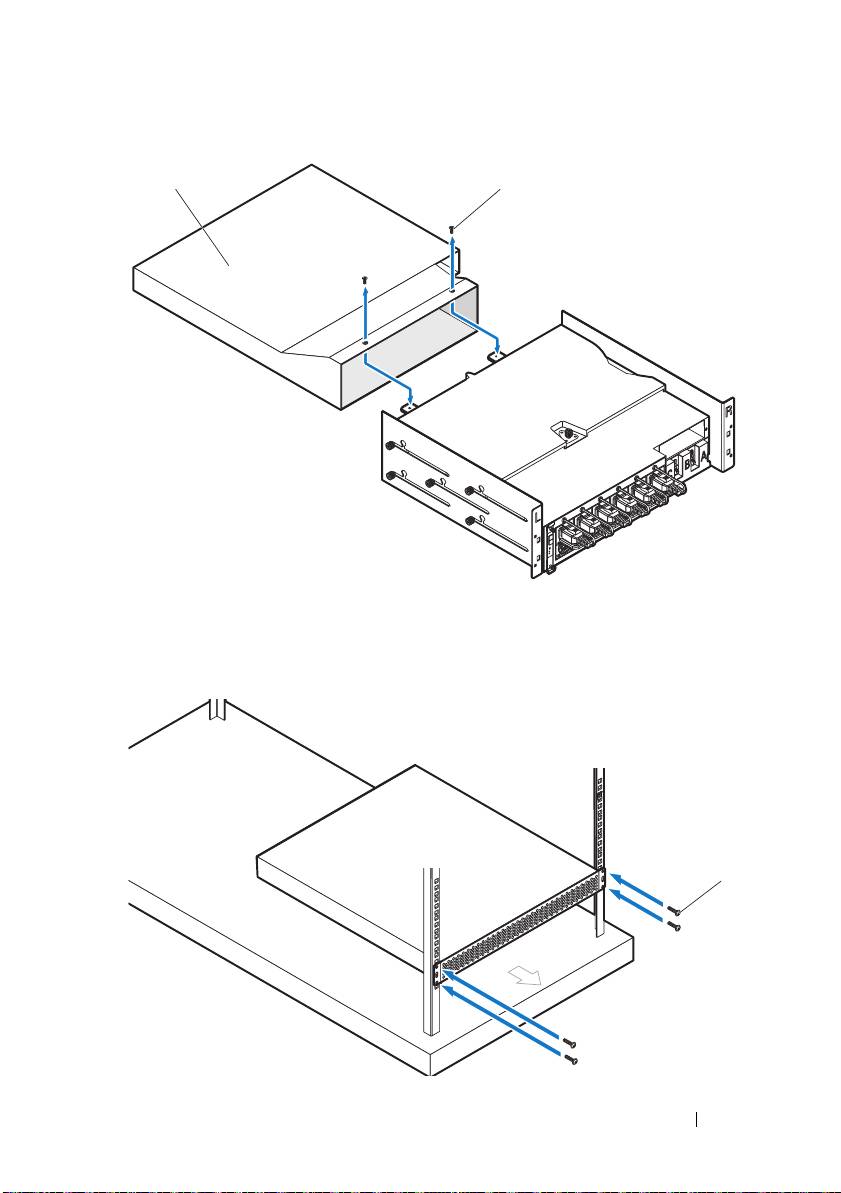

5
Τοποθετήστε τη μονάδα αερισμού στη PDU.
a
Αφαιρέστε τον αεραγωγό από τη μονάδα αερισμού.
b
Ευθυγραμμίστε τον αεραγωγό με το μπροστινό μέρος της PDU.
c
Ασφαλίστε τον αεραγωγό στο μπροστινό μέρος της PDU με τις δύο
βίδες
.
188
Τα πρώτα βήματα με το σύστημά σας
2
1
d
Ευθυγραμμίστε τη μονάδα αερισμού με τους στύλους του rack.
e
Ασφαλίστε τη μονάδα αερισμού στους στύλους του rack με τις τέσσερις
βίδες
.
Τα πρώτα βήματα με το σύστημά σας
189
1
2
1
FRONT
6
Με βοήθεια, σύρετε τον αεραγωγό
μέσα στη μονάδα αερισμού και
ασφαλίστε το πίσω μέρος της PDU
στους στύλους του rack με τέσσερις
βίδες
.
190
Τα πρώτα βήματα με το σύστημά σας
1
2
FRONT
3
Συνδεσμολογία rack
Η παρακάτω εικόνα παρουσιάζει ένα παράδειγμα διαμόρφωσης rack με πλαίσια
διακομιστή PowerEdge C8000, συσκευές μονάδων διανομής ισχύος (PDU),
μεταγωγέα και δρομολογητή σε ένα rack 42U.
ΣΗΜΕΙΩΣΗ:
Η εικόνα της διαμόρφωσης rack παρέχεται για αναφορά μόνο.
Τα πρώτα βήματα με το σύστημά σας
191
4U
4U
3U
4U
4U
1U
1U
1U
1U
4U
4U
3U
4U
4U
Σύνδεση πληκτρολογίου, ποντικιού
και οθόνης
Συνδέστε ένα πληκτρολόγιο, ένα ποντίκι και μια οθόνη στο υπολογιστικό sled
(προαιρετικό).
Η παρακάτω εικόνα δείχνει ένα παράδειγμα για τη σύνδεση πληκτρολογίου,
ποντικιού και οθόνης σε ένα υπολογιστικό sled C8220X διπλού πλάτους.
192
Τα πρώτα βήματα με το σύστημά σας
Σύνδεση των καλωδίων τροφοδοσίας
Η ενότητα αυτή περιλαμβάνει οδηγίες σχετικά με τον τρόπο σύνδεσης του
πλαισίου διακομιστή με εσωτερική ή εξωτερική τροφοδοσία σε μια
εξωτερική PDU.
Πλαίσιο διακομιστή με εσωτερική τροφοδοσία
1
Στο πίσω μέρος του πλαισίου, συνδέστε τα καλώδια τροφοδοσίας
στις
υποδοχές τροφοδοσίας AC
.
2
Συνδέστε το άλλο άκρο των καλωδίων ρεύματος σε μια γειωμένη ηλεκτρική
πρίζα ή μια ξεχωριστή πηγή ρεύματος, όπως μια συσκευή αδιάλειπτης
παροχής ρεύματος ή τη μονάδα διανομής ρεύματος.
Τα πρώτα βήματα με το σύστημά σας
193
2
1

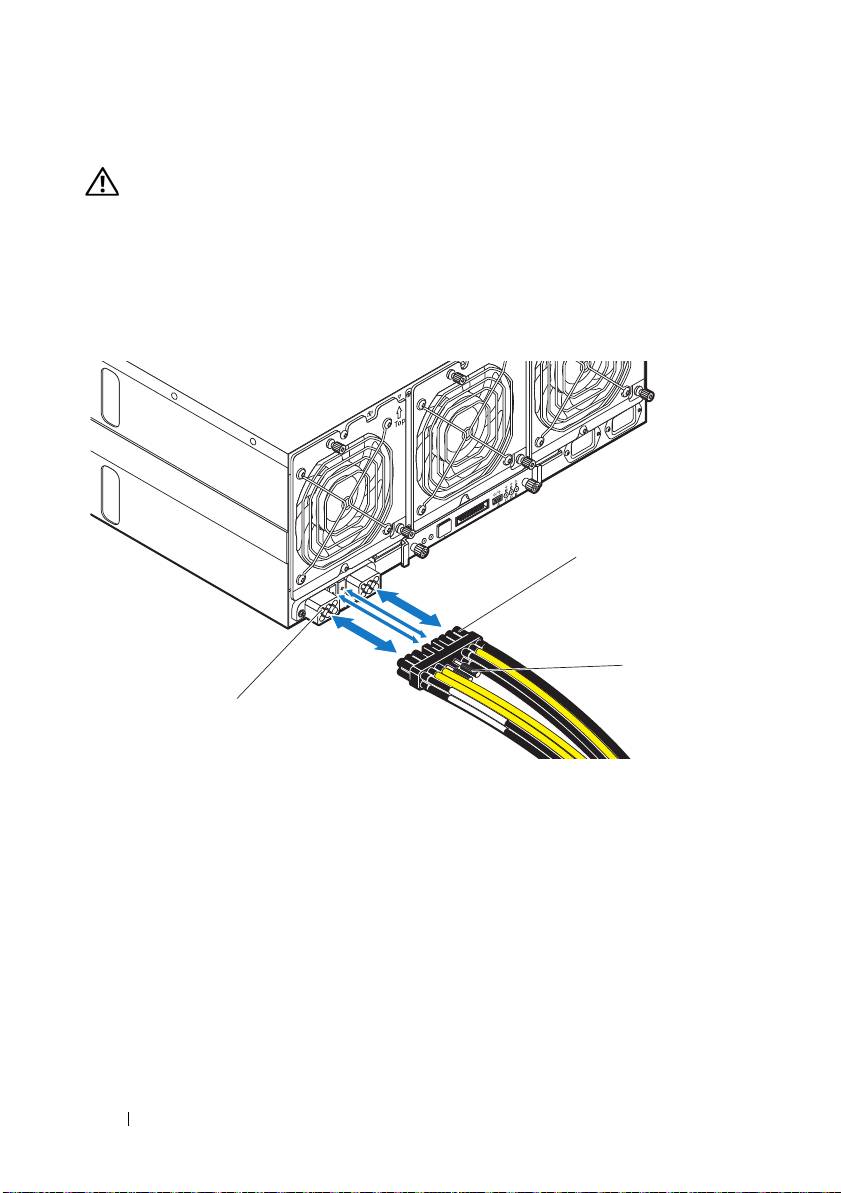

Πλαίσιο διακομιστή με εξωτερική τροφοδοσία
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Βεβαιωθείτε ότι όλες οι συσκευές είναι
απενεργοποιημένες πριν πραγματοποιήσετε τις συνδέσεις.
1
Στο πίσω μέρος του πλαισίου, συνδέστε το καλώδιο τροφοδοσίας
στην
υποδοχή τροφοδοσίας DC
.
2
Σφίξτε τις δύο κεντρικές βίδες
στο καλώδιο για να ασφαλίσετε τη
σύνδεση.
194
Τα πρώτα βήματα με το σύστημά σας
1
3
2
Σύνδεση πλαισίου διακομιστή σε μία
rack PDU
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Μη συνδέετε ή αποσυνδέετε καλώδια
τροφοδοσίας στη συσκευή PDU ενόσω είναι ενεργοποιημένη. Κλείστε
τους ασφαλειοδιακόπτες της PDU για να αποφύγετε πιθανό σοβαρό ή
θανατηφόρο κίνδυνο ηλεκτροπληξίας. Τοποθετήστε τους
ασφαλειοδιακόπτες A, B και C της PDU στη θέση "OFF".

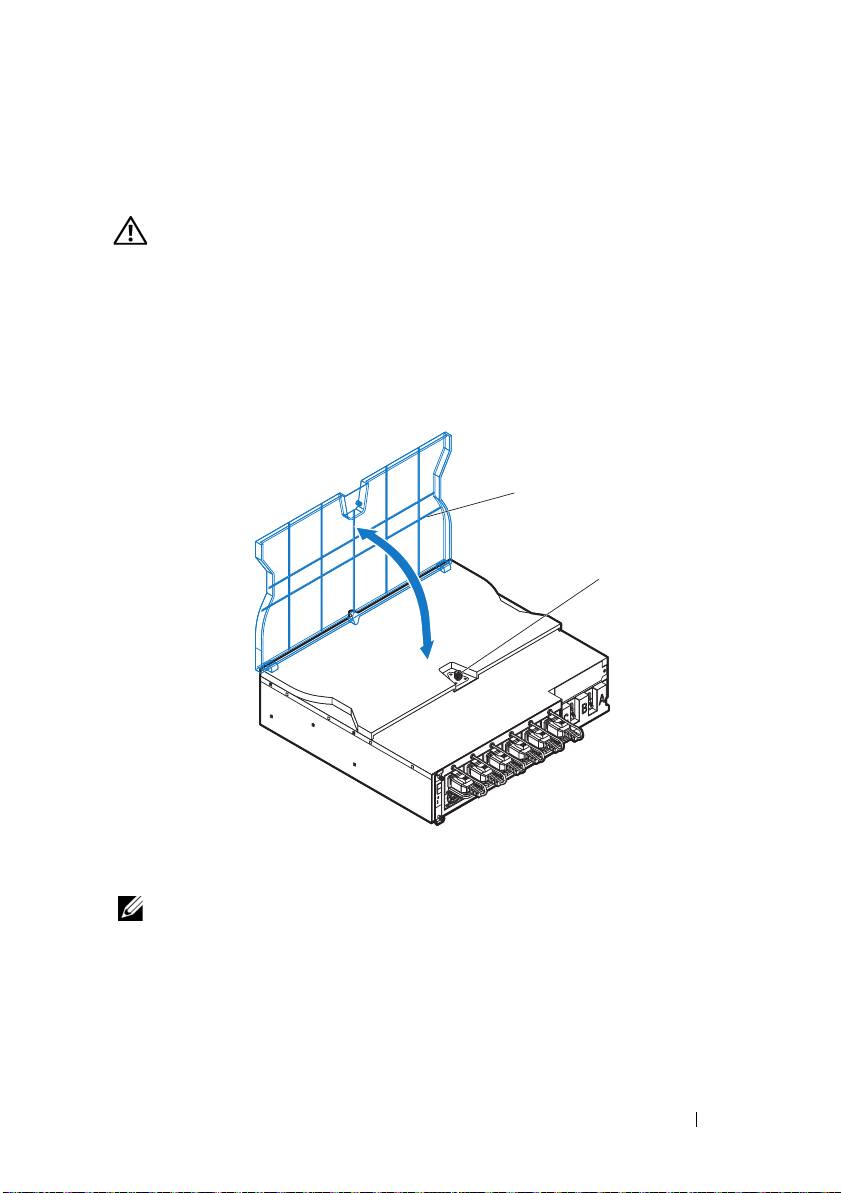

1
Απασφαλίστε το κάλυμμα του καλωδίου
.
2
Περιστρέψτε το κάλυμμα
πίσω και μακριά από την PDU.
3
Συνδέστε τα καλώδια τροφοδοσίας του πλαισίου διακομιστή στη γραμμή
τροφοδοσίας της PDU.
ΣΗΜΕΙΩΣΗ:
Η συσκευή PDU υποστηρίζει το μέγιστο πέντε PowerEdge
C8000 πλαίσια διακομιστή ανάλογα με τη διαμόρφωση του συστήματος και
τον προϋπολογισμό τροφοδοσίας.
Σύνδεση ενός πλαισίου διακομιστή στην PDU:
a
Ασφαλίστε τους τρεις μαύρους συνδέσμους καλωδίου τροφοδοσίας
στην πάνω γραμμή τροφοδοσίας (GND) με τρεις βίδες
.
Τα πρώτα βήματα με το σύστημά σας
195
2
1
b
Ασφαλίστε τους τρεις κίτρινους συνδέσμους καλωδίου τροφοδοσίας
στην κάτω γραμμή τροφοδοσίας με τρεις βίδες
.
Σύνδεση πολλαπλών πλαισίων διακομιστή στην PDU:
a
Ασφαλίστε τους τρεις μαύρους συνδέσμους καλωδίου τροφοδοσίας
του πρώτου πλαισίου διακομιστή στην πάνω γραμμή τροφοδοσίας
(GND) με τρεις βίδες
.
b
Ασφαλίστε τους τρεις κίτρινους συνδέσμους καλωδίου τροφοδοσίας
του πρώτου πλαισίου διακομιστή στην κάτω γραμμή τροφοδοσίας με
τρεις βίδες
.
c
Ασφαλίστε τους τρεις μαύρους συνδέσμους καλωδίου τροφοδοσίας
του δεύτερου πλαισίου διακομιστή στην πάνω γραμμή τροφοδοσίας
(GND) με τρεις βίδες
.
d
Ασφαλίστε τους τρεις κίτρινους συνδέσμους καλωδίου τροφοδοσίας
του δεύτερου πλαισίου διακομιστή στην κάτω γραμμή τροφοδοσίας με
τρεις βίδες
.
196
Τα πρώτα βήματα με το σύστημά σας
3
1
2
ΣΗΜΕΙΩΣΗ:
Βεβαιωθείτε ότι όλα τα καλώδιο τροφοδοσίας είναι σωστά
συνδεδεμένα και ασφαλισμένα στις γραμμές τροφοδοσίας της PDU.
4
Κλείστε το κάλυμμα των καλωδίων και ασφαλίστε το στην PDU.
Τα πρώτα βήματα με το σύστημά σας
197
5
1
4
3
2
Σύνδεση της PDU στο δίκτυο
1
Εγκαταστήστε τον ελεγκτή διαχείρισης ενέργειας (PMC) στην PDU και
συνδεθείτε στο δίκτυο σας.
a
Ασφαλίστε την πλακέτα PMC
στην υποδοχή PMC με τέσσερις βίδες
.
b
Εισαγάγετε το συγκρότημα της PMC
στην PDU και ασφαλίστε με τις
δύο βίδες
.
198
Τα πρώτα βήματα με το σύστημά σας
1
2
2
1
c
Συνδέστε το καλώδιο δικτύου
στη θύρα NIC 1
.
Τα πρώτα βήματα με το σύστημά σας
199
2
1
Ενεργοποίηση των συστημάτων
Ενεργοποίηση της PDU
1
Τοποθετήστε τη μονάδα PCIB στην PDU.
a
Εισαγάγετε τη μονάδα PCIB στην υποδοχή PCIB
.
b
Ασφαλίστε τη μονάδα PCIB στην PDU με δύο βίδες
.
2
Συνδέστε την PDU στην πηγή τροφοδοσίας.
200
Τα πρώτα βήματα με το σύστημά σας
1
2
3
Ανοίξτε τους ασφαλειοδιακόπτες A, B και C της PDU μετακινώντας τους
στη θέση "ON".
4
Για να ενεργοποιήσετε την εποπτεία της συσκευής PDU μέσω δικτύου,
ενεργοποιήστε την πλακέτα PMC πιέζοντας το κουμπί λειτουργίας που
βρίσκεται στην πλακέτα PMC. Όταν εφαρμόζεται τροφοδοσία στην PDU, η
ένδειξη λειτουργίας/κατάστασης στο μπροστινό μέρος της πλακέτας PMC
ανάβει πράσινη.
ΣΗΜΕΙΩΣΗ:
Οι εικόνες της πλακέτας PMC και της συσκευής PDU στον
οδηγό αυτό παρέχονται μόνο για αναφορά. Ανατρέξτε στην τεκμηρίωση της
συσκευής PDU για περισσότερες πληροφορίες για την πλακέτα PMC και τη
συσκευή PDU.
Ενεργοποίηση του κουτιού του διακομιστή
Όταν είναι συνδεδεμένο σε πηγή ρεύματος, το ρεύμα διανέμεται αυτόματα στο
πλαίσιο του διακομιστή. Μόλις το πλαίσιο του διακομιστή τροφοδοτηθεί με
ρεύμα, ανάβει η ένδειξη λειτουργίας/συμβάντος στο μπροστινό μέρος του
πλαισίου με πράσινο χρώμα και όλα τα sled του πλαισίου τροφοδοτούνται
με ρεύμα.
Τα πρώτα βήματα με το σύστημά σας
201
ONONON

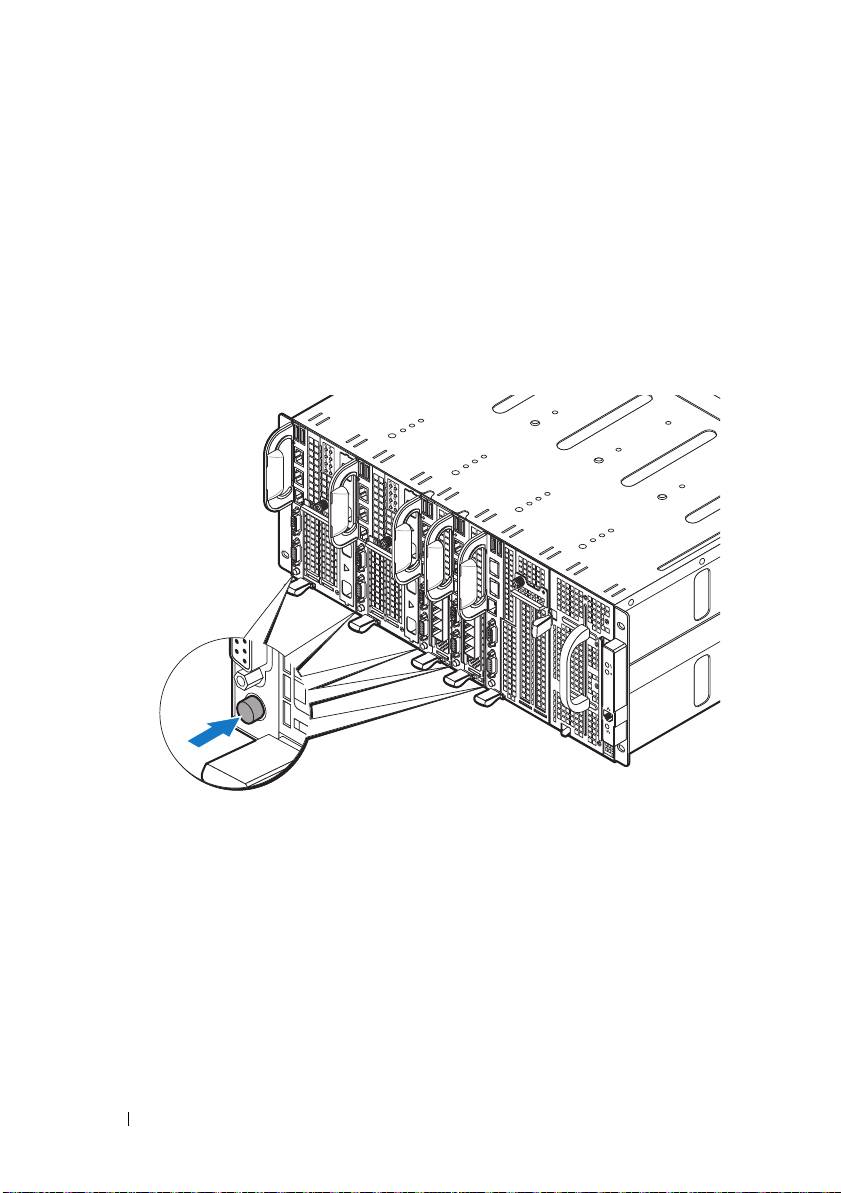

Ενεργοποίηση των sled
Για να ενεργοποιήσετε το υπολογιστικό sled C8220 ή C8220X, πιέστε το
κουμπί λειτουργίας σε κάθε sled ή τροφοδοτήστε με ρεύμα το sled με τον
ελεγκτή διαχείρισης πλακέτας βάσης. Όταν το sled τροφοδοτείται με ρεύμα, η
λυχνία ενεργοποίησης στο μπροστινό μέρος του sled ανάβει με πράσινο χρώμα.
Μόλις τοποθετηθεί στο πλαίσιο του διακομιστή, το sled αποθήκευσης
C8000XD ενεργοποιείται αυτόματα. Βλέπε
την ενότητα "Using the Baseboard
Management Controller Guide" (Χρήση του Οδηγού ελεγκτή διαχείρισης
πλακέτας βάσης) στην τοποθεσία support.dell.com/manuals.
202
Τα πρώτα βήματα με το σύστημά σας
Ολοκλήρωση της
εγκατάστασης του
λειτουργικού συστήματος
Όταν εγκαθιστάτε ένα λειτουργικό σύστημα για πρώτη φορά, ανατρέξτε στην
τεκμηρίωση εγκατάστασης και ρύθμισης παραμέτρων που αφορά στο
λειτουργικό σας σύστημα. Βεβαιωθείτε ότι το λειτουργικό σύστημα είναι
εγκατεστημένο προτού εγκαταστήσετε υλικό ή λογισμικό που δεν έχετε
αγοράσει μαζί με το σύστημα.
Λειτουργικά συστήματα που
υποστηρίζονται
•
Citrix XenServer Enterprise Edition 5.6
•
Citrix XenServer Enterprise Edition 6.1
•
Microsoft Windows Server 2008 Enterprise Edition Release 2 (64 bit)
•
Microsoft Windows Server 2012
•
Microsoft Windows HPC 2008 Release 2
•
Microsoft HyperV
•
Red Hat Enterprise Linux 6.1 (64-bit)
•
Red Hat Enterprise Linux 6.3 (64-bit)
•
SUSE Linux Enterprise Server 11 SP2 (64-bit)
•
Ubuntu 12.04.1 LTS 64-bit
•
VMware ESXi 5.0
•
VMware ESXi 5.0 U1
•
VMware ESXi 5.0 U2
•
VMware ESX 5.1
•
VMware ESXi 5.1 U1
Τα πρώτα βήματα με το σύστημά σας
203
ΣΗΜΕΙΩΣΗ:
Για τις πιο πρόσφατες πληροφορίες σχετικά με τα
λειτουργικά συστήματα που υποστηρίζονται, επισκεφτείτε τη διεύθυνση
dell.com/ossupport.
Άλλες πληροφορίες που
ενδεχομένως να χρειαστείτε
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
Ανατρέξτε στις πληροφορίες σχετικά με την
ασφάλεια και τους κανονισμούς που έχουν αποσταλεί με το σύστημά
σας. Οι πληροφορίες για την εγγύηση ενδέχετα ι να συμπεριλαμβάνονται
σε αυτό το έγγραφο ή να απο τελούν ξεχωριστό έγγραφο.
•
Βλέπε το Εγχειρίδιο κατόχου υλικού PowerEdge C8000 για πληροφορίες
σχετικά με τα χαρακτηριστικά του πλαισίου διακομιστή, την αντιμετώπιση
προβλημάτων και την αντικατάσταση εξαρτημάτων. Το παρόν έγγραφο είναι
διαθέσιμο στην τοποθεσία
support.dell.com/manuals
.
•
Βλέπε το Εγχειρίδιο κατόχου υλικού PowerEdge C8220 για πληροφορίες
σχετικά με τις λειτουργίες συστήματος, την αντιμετώπιση προβλημάτων και
την αντικατάσταση εξαρτημάτων. Το παρόν έγγραφο είναι διαθέσιμο στην
τοποθεσία
support.dell.com/manuals
.
•
Βλέπε το Εγχειρίδιο κατόχου υλικού PowerEdge C8220X για πληροφορίες
σχετικά με τις λειτουργίες συστήματος, την αντιμετώπιση προβλημάτων και
την αντικατάσταση εξαρτημάτων. Το παρόν έγγραφο είναι διαθέσιμο στην
τοποθεσία
support.dell.com/manuals
.
•
Βλέπε το Εγχειρίδιο κατόχου υλικού PowerEdge C8000XD για πληροφορίες
σχετικά με τις λειτουργίες συστήματος, την αντιμετώπιση προβλημάτων και
την αντικατάσταση εξαρτημάτων. Το παρόν έγγραφο είναι διαθέσιμο στην
τοποθεσία
support.dell.com/manuals
.
•
Ο οδηγός του Ελεγκτή διαχείρισης πλακέτας βάσης παρέχει πληροφορίες
σχετικά με την εγκατάσταση και τη χρήση του βοηθητικού προγράμματος
διαχείρισης συστημάτων. Το παρόν έγγραφο είναι διαθέσιμο στην τοποθεσία
support.dell.com/manuals
.
ΣΗΜΕΙΩΣΗ:
Να πραγματοποιείτε πάντοτε έλεγχο για ενημερώσεις και να
διαβάζετε πρώτα τις ενημερώσεις, επειδή πολύ συχνά αντικαθιστούν τις
πληροφορίες άλλων εγγράφων.
204
Τα πρώτα βήματα με το σύστημά σας
Πληροφορίες NOM
PowerEdge C8000
Οι παρακάτω πληροφορίες παρέχονται για τη συσκευή που περιγράφεται στο
παρόν έγγραφο σύμφωνα με τις προδιαγραφές των επίσημων προτύπων του
Μεξικού (NOM):
Εισαγωγέας: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Altas
11950 México, D.F.
Αριθμός μοντέλου:B10S
Τάση παροχής: 200–240 V CA (με τέσσερα τροφοδοτικά AC 1400 W) ή
12 V DC (με εξωτερική PDU)
Συχνότητα: 50–60 Hz
Κατανάλωση ρεύματος:9 A (x4) (με τέσσερα τροφοδοτικά AC 1400 W) ή
480 A (με εξωτερική PDU)
PowerEdge C8220
Οι παρακάτω πληροφορίες παρέχονται για τη συσκευή που περιγράφεται στο
παρόν έγγραφο σύμφωνα με τις προδιαγραφές των επίσημων προτύπων του
Μεξικού (NOM):
Εισαγωγέας: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Altas
11950 México, D.F.
Αριθμός μοντέλου:B05B
Τάση παροχής: 12 V DC
Κατανάλωση ρεύματος:42 A
Τα πρώτα βήματα με το σύστημά σας
205
PowerEdge C8220X
Οι παρακάτω πληροφορίες παρέχονται για τη συσκευή που περιγράφεται στο
παρόν έγγραφο σύμφωνα με τις προδιαγραφές των επίσημων προτύπων του
Μεξικού (NOM):
Εισαγωγέας: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Altas
11950 México, D.F.
Αριθμός μοντέλου:B06B
Τάση παροχής: 12 V DC
Κατανάλωση ρεύματος: 92 A
PowerEdge C8000XD
Οι παρακάτω πληροφορίες παρέχονται για τη συσκευή που περιγράφεται στο
παρόν έγγραφο σύμφωνα με τις προδιαγραφές των επίσημων προτύπων του
Μεξικού (NOM):
Εισαγωγέας: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Altas
11950 México, D.F.
Αριθμός μοντέλου:B06B
Τάση παροχής: 12 V DC
Κατανάλωση ρεύματος: 30 A
206
Τα πρώτα βήματα με το σύστημά σας
Τεχνικές προδιαγραφές
Προδιαγραφές υπολογιστικού sled (ανά sled)
Επεξεργαστής
Τύπος επεξεργαστή Δύο επεξεργαστές Intel Xeon σειράς E5
Υποδοχή επεξεργαστή Δύο LGA 2011
Chipset συστήματος
Διανομέας ελεγκτή πλατφόρμας Intel X79
Ελεγκτής δικτύου Intel i350-BT2
Ελεγκτής βίντεο Aspeed AST2300
Μνήμη
Τύπος μνήμης DDR3 UDIMM, RDIMM, LRDIMM
Υποδοχές λειτουργικών μονάδων
Υποδοχές 16 DIMM
μνήμης
Χωρητικότητες μονάδων μνήμης 2 GB, 4 GB, 8 GB, 16 GB και 32 GB RDIMM
Ελάχιστη μνήμη RAM 512 MB UDIMM, 1 GB RDIMM
Μέγιστη μνήμη RAM 128 GB UDIMMs, 256 GB RDIMMs
Αρ. καναλιών μνήμης (ανά CPU) 4 κανάλια
Συσκευή αποθήκευσης
Υπολογιστικό sled PowerEdge C8220
•
Θύρα 3 Gb/s SATA x 4
μονού πλάτους
•
Θύρα 6 Gb/s SATA x 2
•
SATA HDD x2 2,5 ιντσών
Υπολογιστικό sled PowerEdge
•
Θύρα 3 Gb/s SATA x 4
C8220X διπλού πλάτους
•
Θύρα 6 Gb/s SATA x 2
•
SATA HDD x2 2,5 ιντσών
•
SAS/SATA HDD x8 2,5 ιντσών ή
SAS/SATA HDD x4 3,5 ιντσών
•
SAS/SATA HDD x 2 2,5 ιντσών με
δυνατότητα σύνδεσης εν ώρα λειτουργίας
(PowerEdge C8220X με σκληρούς δίσκους
μπροστινής πρόσβασης 2,5 ιντσών με
δυνατότητα σύνδεσης εν ώρα λειτουργίας)
Τα πρώτα βήματα με το σύστημά σας
207
Προδιαγραφές υπολογιστικού sled (ανά sled)
(
συνέχεια
)
Κάρτα γραφικών
Υπολογιστικό sled PowerEdge
PowerEdge C8220X με GPGPU/MIC
C8220X διπλού πλάτους
•
NVIDIA Tesla M2090
•
NVIDIA Tesla K20
•
Intel Xeon Phi 5110P
Υποδοχές επέκτασης
Υπολογιστικό sled PowerEdge C8220
•
Μία υποδοχή x16 PCI Express 2.0
μονού πλάτους
•
Μία υποδοχή x8 mezzanine
Υπολογιστικό sled PowerEdge
•
Δύο υποδοχές x8 PCI Express 3.0
C8220X διπλού πλάτους
(τύπος θύρας x16)
•
Μία υποδοχή x8 mezzanine
PowerEdge C8220X με GPGPU/MIC
•
Μία υποδοχή x16 PCI Express 3.0 μέσω
υπολογιστικό sled
μονής κάθετης κάρτας (riser)
διπλού πλάτους
•
Μία υποδοχή x16 PCI Express 3.0 μέσω
καλωδίου
•
Μία υποδοχή x8 mezzanine
Διασυνδέσεις
Θύρα διαχείρισης BMC 1 μπροστά
NIC Δύο θύρες NIC 1Gb
Σειριακές 1 μπροστά
VGA 1 μπροστά
USB 2 μπροστά
UID LED 1 μπροστά
Τροφοδοσία
Μπαταρίες
Μπαταρία συστήματος
Στρογγυλή πλακέ μπαταρία ιόντων λιθίου CR
2032 3,0 V
Μπαταρία RAID (προαιρετικά)
Μπαταρία ιόντων λιθίου 3,7 V
208
Τα πρώτα βήματα με το σύστημά σας
Προδιαγραφές sled αποθήκευσης (ανά sled)
Διαμόρφωση sled HDD
Λειτουργία δύο θυρών (εφεδρική) Στάνταρ θήκη
Λειτουργία μίας θύρας (μη εφεδρική)
•
Στάνταρ θήκη
•
Εύκαμπτη θήκη
•
Θήκη επέκτασης
Λειτουργία επέκτασης (χωρίς ζώνες/
Θήκη επέκτασης
δύο ζώνες/τέσσερις ζώνες)
Συσκευή αποθήκευσης
Στάνταρ θήκη SAS/SATA/SSD HDD x12 3,5 ιντσών
Εύκαμπτη θήκη SAS/SATA/SSD HDD x12 2,5 ιντσών
Θήκη επέκτασης SSD HDD x24 2,5 ιντσών
Διασύνδεση
Mini-SAS 4 μπροστά
Προδιαγραφές sled τροφοδοσίας (ανά sled)
Διασυνδέσεις
Λυχνία LED λειτουργίας 2 μπροστά
Θύρα τροφοδοσίας Θύρα 2 DC (12 V & GND)
Τροφοδοτικό (ανά παροχή τροφοδοσίας)
Ισχύς σε watt 1400 W
Θύρα IEC C20
Τάση 200–240 V AC, 50–60 Hz, 9 A μέγ.
Έκλυση θερμότητας 1205 BTU/ώρα Μέγιστο
Μέγιστο ρεύμα εισροής Κάτω από τυπικές συνθήκες γραμμής και
πάνω από
την περιοχή λειτουργίας
περιβάλλοντος ολόκληρου του συστήματος,
το ρεύμα εισροής μπορεί να αγγίξει τα 25 A
ανά παροχή τροφοδοσίας για 10 ms ή
λιγότερο
Τα πρώτα βήματα με το σύστημά σας
209
Προδιαγραφές πλαισίου διακομιστή
Φυσικά χαρακτηριστικά
Ύψος 17,5 cm (6,9 in.)
Πλάτος 44,7 cm (17,6 in.)
Βάθος 81,3 cm (32,0 in.)
Βάρος (κενό) 17,93 kg (39,53 lbs.)
Στήριγμα sled
Πλαίσιο διακομιστή με εσωτερική
•
Έως 10 υπολογιστικά sled C8220 μονού πλάτους
τροφοδοσία
•
Έως 5 υπολογιστικά sled C8220X διπλού
πλάτους
•
Έως 4 sled αποθήκευσης C8000XD
•
Έως 2 sled τροφοδοσίας
Κουτί διακομιστή με εξωτερική
•
Έως 10 υπολογιστικά sled C8220 μονού πλάτους
μονάδας PDU
•
Έως 5 υπολογιστικά sled C8220X διπλού
πλάτους
•
Έως 5 sled αποθήκευσης C8000XD
Διασυνδέσεις
NIC Δύο θύρες 10/100Mbit NIC (1 μπροστά, 1 πίσω)
Σειριακές 1 πίσω
Λυχνία LED
2 (1 μπροστά, 1 πίσω)
λειτουργίας/συμβάντος
UID LED 2 (1 μπροστά, 1 πίσω)
Λυχνία LED δραστηριότητας
1 μπροστά
Ethernet
Θερμικός αισθητήρας 1 μπροστά
Λυχνία LED αστοχίας μονάδας
3 πίσω
ανεμιστήρα συστήματος
Ανεμιστήρες συστήματος
Τύπος ανεμιστήρα 3 μονάδες ανεμιστήρα (2 ανεμιστήρες ανά
μονάδα/6 συνολικά)
210
Τα πρώτα βήματα με το σύστημά σας
Προδιαγραφές πλαισίου διακομιστή
Τροφοδοσία
Τροφοδοτικό DC
Τάση
με εξωτερική PDU
12 V DC, 50–60 Hz, 680 A το μέγιστο με 6 PSU
τοποθετημένα
Χαρακτηριστικά περιβάλλοντος
ΣΗΜΕΙΩΣΗ:
Για επιπλέον πληροφορίες σχετικά με τις περιβαλλοντικές
μετρήσεις για συγκεκριμένες διαμορφώσεις συστήματος, επισκεφτείτε την
τοποθεσία dell.com/environmental_datasheets.
Θερμοκρασία
Κατά τη λειτουργία
10 °C έως 35 °C (50 °F έως 95 °F), με μέγιστο
ρυθμό μεταβολής της θερμοκρασίας τους 10 °C
ανά ώρα
Κατά την αποθήκευση
–40 °C έως 65 °C (40 °F έως 149 °F), με μέγιστο
ρυθμό μεταβολής θερμοκρασίας 20 °C ανά ώρα
Σχετική υγρασία
Κατά τη λειτουργία
20% έως 80% (χωρίς συμπύκνωση) με μέγιστο
ρυθμό μεταβολής της υγρασίας 10% ανά ώρα
Κατά την αποθήκευση
5% έως 95% (χωρίς συμπύκνωση)
Μέγιστη ταλάντευση
Κατά τη λειτουργία
0,26 Grms στα 5–350 Hz
Κατά την αποθήκευση
1,87 Grms σε 10-500 Hz για 15 λεπτά
Μέγιστη δόνηση
Κατά τη λειτουργία
Ένας παλμός δόνησης στο θετικό τμήμα του άξονα
z (ένας παλμός σε κάθε πλευρά του συστήματος)
των 31 G, μέχρι και για 2,6 ms προς τις
λειτουργικές κατευθύνσεις
Τα πρώτα βήματα με το σύστημά σας
211
Χαρακτηριστικά περιβάλλοντος
(
συνέχεια
)
Κατά την αποθήκευση
Έξι διαδοχικά εκτελεσμένοι παλμοί δόνησης στο
θετικό και αρνητικό τμήμα των αξόνων x, y και z
(ένας παλμός σε κάθε πλευρά του συστήματος)
των 71 G για έως και 2 ms.
Έξι διαδοχικά εκτελεσμένοι παλμοί δόνησης στο
θετικό και αρνητικό τμήμα των αξόνων x, y και z
(ένας παλμός στην κάθε πλευρά του συστήματος)
παλμού τετραγωνικού κύματος των 27 G με
μεταβολή ταχύτητας ίση με 597
εκατοστά/δευτερόλεπτο (235 ίντσες/δευτερόλεπτο)
Υψόμετρο
Κατά τη λειτουργία
-16 έως 3.048 m (-50 έως 10.000 ft.)
ΣΗΜΕΙΩΣΗ:
Για υψόμετρο άνω των 2.950
ποδιών, η μέγιστη θερμοκρασία λειτουργίας
ελαττώνεται ονομαστικά κατά 1°F/550 ft.
Κατά την αποθήκευση
-16 έως 10.600 μ. (-50 έως 35.000 πόδια)
Επίπεδα ρύπων στην ατμόσφαιρα
Κατηγορία
G1, όπως ορίζεται από το ISA-S71.04-1985
212
Τα πρώτα βήματα με το σύστημά σας
