Dell PowerEdge C5220: Začínáme se systémem

Dell PowerEdge C5220

Začínáme

se systémem

Regulatorní model B04S

Poznámky a upozornění

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají

lepšímu využití systému.

UPOZORNĚNÍ: UPOZORNĚNÍ označuje nebezpečí poškození

hardwaru nebo ztráty dat v případě nedodržení pokynů.

VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí

poškození majetku, úrazu nebo smrti.

____________________

Informace v této publikaci se mohou bez předchozího upozornění změnit.

© 2011 Dell Inc. Všechna práva vyhrazena.

Jakákoli reprodukce těchto materiálů bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell™, logo DELL a PowerEdge™ jsou ochranné známky

®

®

®

společnosti Dell Inc. Intel

a Intel

Xeon

jsou registrované ochranné známky společnosti Intel

®

®

Corporation v USA a dalších zemích. Microsoft

a Windows

jsou ochranné známky nebo

®

registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Red Hat

®

a Red Hat Enterprise Linux

jsou registrované ochranné známky společnosti Red Hat, Inc. v USA a

®

dalších zemích. SUSE™ je ochranná známka společnosti Novell Inc. v USA a dalších zemích. Citrix

,

®

®

Xen

a XenServer

jsou registrované ochranné známky nebo ochranné známky společnosti Citrix

®

Systems, Inc. v USA a dalších zemích. VMware

je registrovaná ochranná známka společnosti

VMware, Inc. v USA a dalších zemích.

V této publikaci mohou být použity další ochranné známky a obchodní názvy s odkazem na společnosti

vlastnící tyto známky a názvy nebo na jejich produkty. Společnost Dell Inc. nemá vlastnické zájmy

vůči ochranným známkám a obchodním názvům jiným než svým vlastním.

Regulatorní model B04S

Duben 2011 Č. dílu 505MT Rev. A00

UPOZORNĚNÍ: Umístění s omezeným přístupem

Tento server je určen k instalaci pouze na místa s omezeným přístupem, jak jsou

definována v čl. 1.2.7.3 normy IEC 60950-1: 2001, kde platí obě tyto podmínky:

•

Přístup mohou získat pouze servisní pracovníci nebo uživatelé, kteří byli

poučeni o důvodech omezení platného pro umístění a o veškerých

bezpečnostních opatřeních, jež je nutné dodržovat.

•

Přístup je poskytován za použití nástroje nebo zámku a klíče nebo je jinak

zabezpečen a je řízen představitelem zodpovědným za toto umístění.

Instalace a konfigurace

VAROVÁNÍ: Před provedením následujícího postupu si prostudujte

bezpečnostní pokyny dodané se systémem a řiďte se jimi.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Instalace stojanového řešení s přístupem

bez nářadí

VAROVÁNÍ: Při každém zvedání systému požádejte o asistenci.

Systém nezvedejte sami, vyvarujete se tak možného zranění.

VAROVÁNÍ: Systém není připevněn ke stojanu ani ke kolejničkám.

Chcete-li předejít možnosti zranění osob nebo poškození systému,

je třeba systém během instalace a vyjímání dostatečně stabilizovat.

VAROVÁNÍ: Chcete-li předejít nebezpečí úrazu elektrickým proudem,

je nutné při instalaci do stojanu použít třetí bezpečnostní zemnicí

vodič. Stojanové vybavení musí systému poskytovat dostatečný

průchod vzduchu a zajišt’ovat tak dostatečné chlazení.

UPOZORNĚNÍ: Při instalaci kolejniček do stojanu se čtvercovými

otvory je důležité zajistit, aby byl do čtvercových otvorů zasunut

čtyřhranný kolík.

UPOZORNĚNÍ: Pro správnou instalaci je nutné, aby byly čtyřhranné

kolíky zarovnány s otvory na stojanu.

Instalace a konfigurace 19

1

Otevřete západky kolejniček zatažením za uvolňovací knoflíky ve středu

zadních konců kolejniček.

2

Zarovnejte koncovky kolejniček se svislými přírubami stojanu a usaďte

kolíky do dolního otvoru prvního tvaru U a do horního otvoru druhého

tvaru U. Usaďte zadní konec kolejničky tak, aby západka zaklapla na místo.

POZNÁMKA: Kolejničky lze použít ve stojanech se čtvercovými i kulatými

otvory.

Back

Front

20 Instalace a konfigurace

3

Zopakováním kroků 1 až 2 usaďte a připevněte ke svislé přírubě přední

konec kolejničky.

POZNÁMKA: Chcete-li kolejničky vyjmout, můžete je uvolnit zatažením za

uvolňovací knoflík ve středu zadního konce kolejničky.

Instalace systému

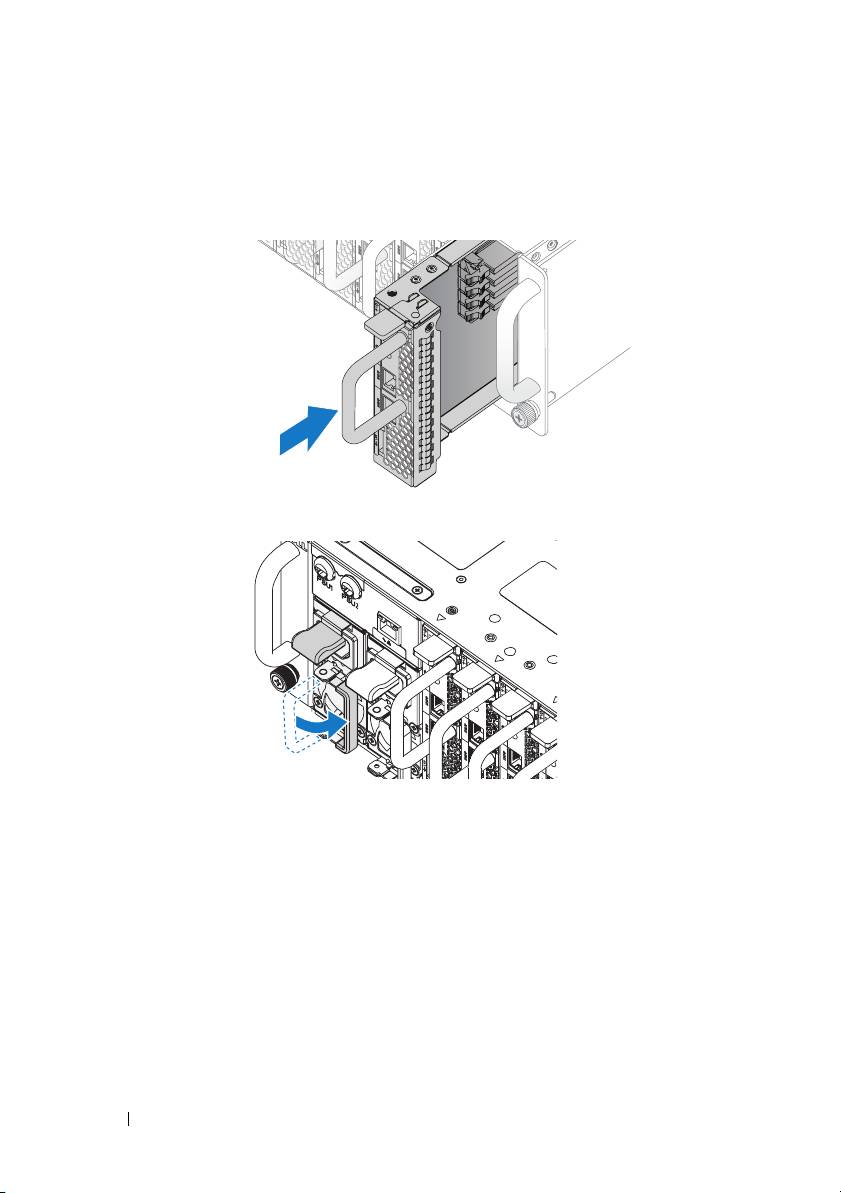

Vyprázdnění šasi systému

1

Odpojte napájecí kabel od jednotky zdroje napájení.

.

2

Vytáhněte rukojet’ jednotky zdroje napájení.

Instalace a konfigurace 21

3

Zatlačte uvolňovací západku směrem dolů



.

4

Vytáhněte jednotku zdroje napájení ze systému



.

5

Zatlačte uvolňovací západku směrem dolů



.

6

Vytáhněte sáňky ze systému



.

22 Instalace a konfigurace

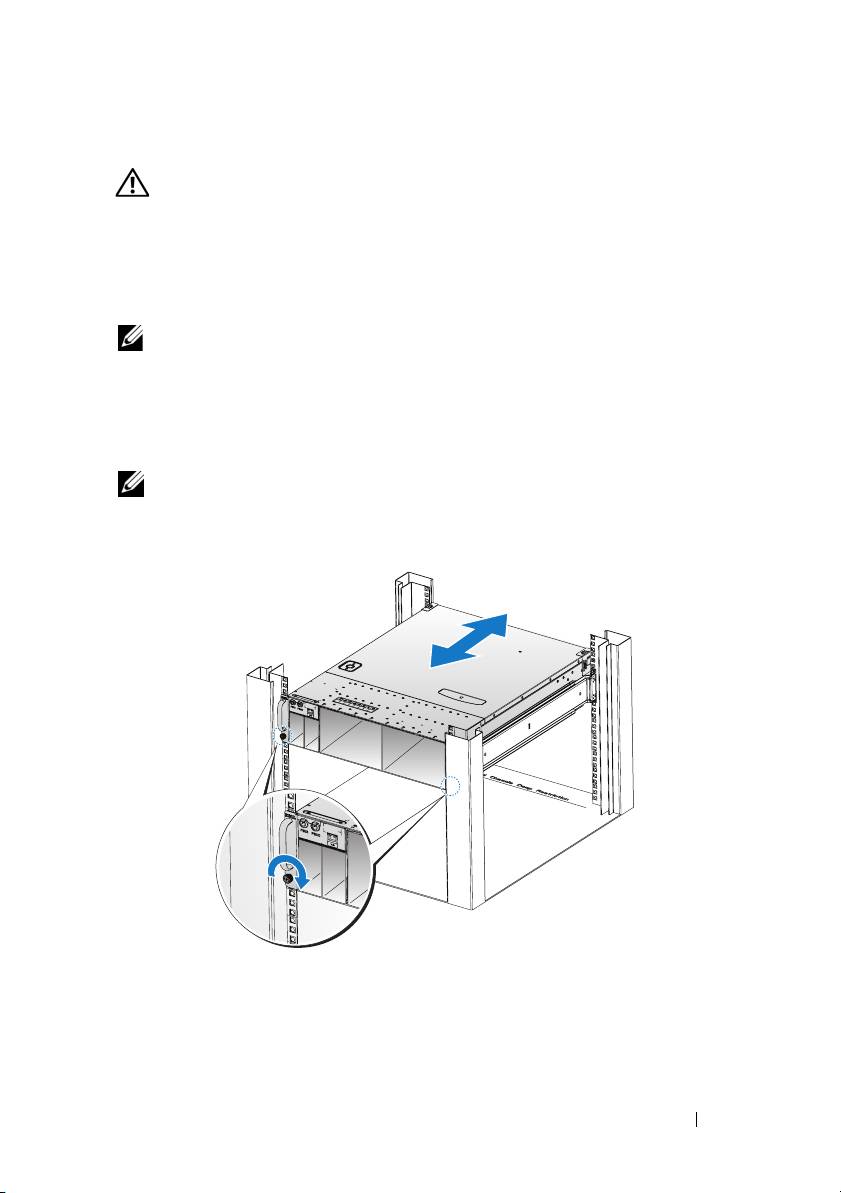

Instalace systému do stojanu

VAROVÁNÍ: Při každém zvedání systému požádejte o asistenci.

Systém nezvedejte sami, vyvarujete se tak možného zranění.

1

Zasuňte systém do stojanu.

2

Pokud je namontován stabilizační přepravní držák šasi (volitelný), vyjměte

jej ze stojanu.

POZNÁMKA: Chcete-li přepravovat systémy již nainstalované ve stojanu,

zajistěte, aby byly tyto dva stabilizační přepravní držáky šasi (volitelné)

správně namontovány.

3

Pomocí šroubků s roznýtovaným koncem upevněte ouška na systému k

přední části stojanu.

POZNÁMKA: Dbejte na to, aby byl správně usazen uvolňovací

mechanismus západky.

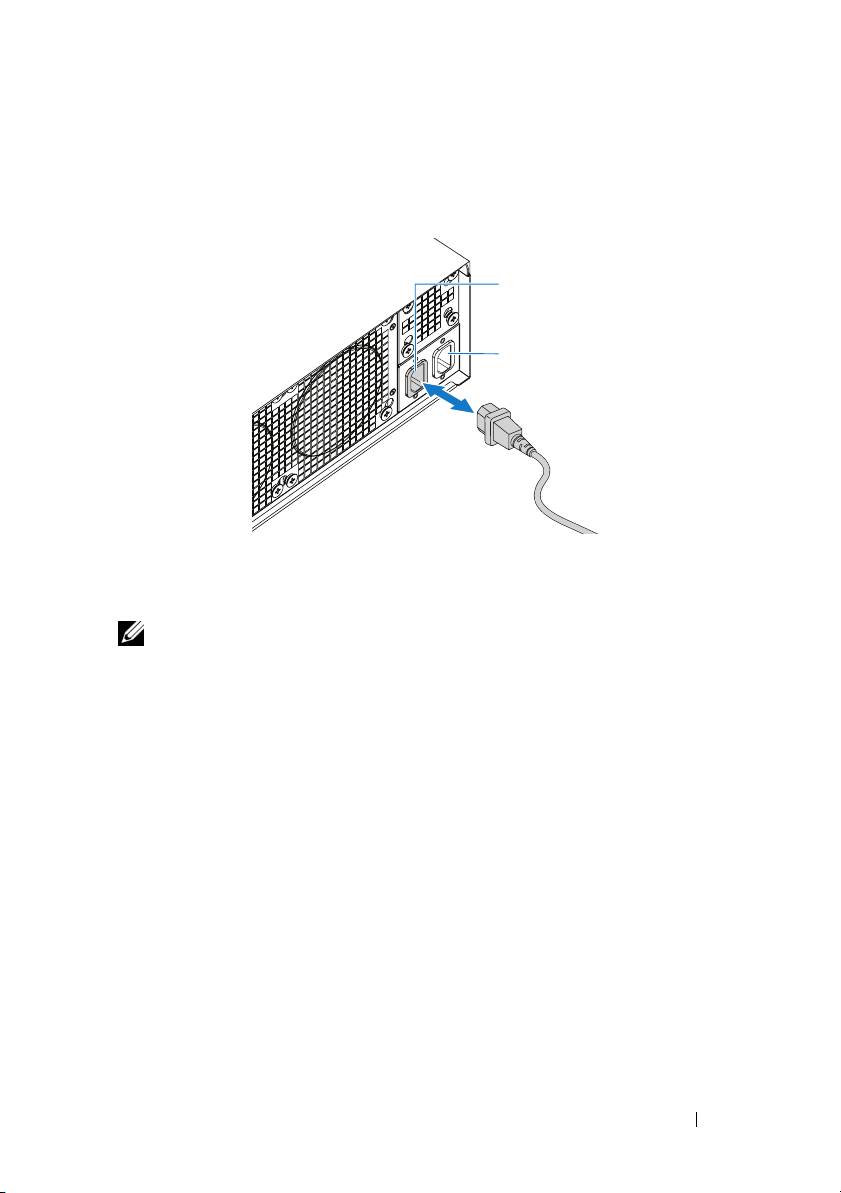

Instalace a konfigurace 23

Video

Typ grafiky AST2050

Grafická pamět’ 8 MB DDR2 SDRAM

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon 1400 W

Napětí 200–240 V stř., 50/60 Hz

Odvod tepla Maximálně 55,67 BTU/hod.

Maximální nárazový proud 55 A

Rozměry

Výška 13 cm

Šířka 44,7 cm

Hloubka 75 cm

Hmotnost (maximální při zaplnění) Konfigurace s 8 sáňkami:

42,4 kg

Konfigurace s 12 sáňkami:

48,13 kg

Hmotnost (prázdné) Konfigurace s 8 sáňkami:

27,4 kg

Konfigurace s 12 sáňkami:

32,02 kg

30 Technické specifikace

Prostředí

POZNÁMKA: Další informace o měřených údajích prostředí najdete pro

jednotlivé systémové konfigurace na adrese

dell.com/environmental_datasheets.

Teplota

Provozní 10 až 35 °C s maximálním nárůstem teploty

o 10 °C za hodinu

POZNÁMKA: V nadmořských

výškách nad 900 metrů je maximální

provozní teplota snížena o 1 °C na

každých 300 metrů.

Skladovací -40 až 65 °C s maximálním nárůstem teploty

o 20 °C za hodinu

Relativní vlhkost

Provozní 20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu

Skladovací 5 až 95 % (bez kondenzace)

Maximální vibrace

Provozní 0,26 g při 5–350 Hz

Skladovací 1,87 g při 10–500 Hz po dobu 15 minut

Maximální ráz

Provozní Jeden rázový impuls v kladné ose z (jeden

impuls na každé straně systému) o síle 31 G

v délce do 2,6 ms v provozní orientaci

Skladovací Šest po sobě jdoucích rázových impulsů v

kladné i záporné ose x, y a z (jeden impuls

na každé straně systému) o síle 71 G v délce

do 2 ms

Šest po sobě jdoucích rázových impulsů v

kladné i záporné ose x, y a z (jeden impuls

na každé straně systému) o síle 22 G pro

impuls s průběhem sladěné obdélníkové

vlny se změnou rychlosti 5,08 m/s

Technické specifikace 31

Prostředí (pokračování)

Nadmořská výška

Provozní -16 až 3 048 m

Skladovací -16 až 10 600 m

Úroveň znečištění vzduchu

Třída G1 dle normy ISA-S71.04-1985

Akustika

Akustický výkon (jednotky: LwAd-UL, dB)

Při nečinnosti při teplotě 23 ± 2

°

C<= 70

Při 50% výkonu dle standardu SPEC při

<= 72

teplotě 23 ± 2

°

C

POZNÁMKA: LwAd-UL je úroveň horního limitu akustického výkonu (LwAd)

počítaná dle normy ISO 9296 (1988) a měřená v souladu s normou ISO 7779

(1999).
