PRECAUCIÓN: Área de acceso restringido
Tal y como se define en la cláusula 1.2.7.3 de la IEC 60950-1: 2001, este
servidor ha sido diseñado para su instalación solamente en áreas de acceso
restringido, en donde se aplican las siguientes condiciones:
• Sólo pueden tener acceso personas de asistencia técnica o usuarios a los
que se haya informado de las razones de las restricciones que se aplican al
lugar y acerca de las precauciones que deban tenerse en cuenta.
• El acceso se realiza mediante un dispositivo o una cerradura y llave, u otros
medios de seguridad, y está controlado por la autoridad responsable de esta
área.
Instalación y configuración
AVISO: Antes de realizar el procedimiento siguiente, revise y siga las
instrucciones de seguridad incluidas con el sistema.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Instalación de la solución de rieles de montaje
sin herramientas
AVISO: Siempre que necesite levantar el sistema, pida la ayuda de otros. Con el
fin de evitar lesiones, no intente mover el sistema usted solo.
AVISO: El sistema no está fijado al rack ni montado en los rieles. Para evitar
lesiones personales o daños en el sistema, debe sujetar adecuadamente el
sistema durante la instalación y la extracción.
AVISO: Para evitar que se produzca una descarga eléctrica, es necesario que
la instalación del rack cuente con un tercer conductor, de conexión a tierra.
El equipo del rack debe proporcionar el suficiente flujo de aire al sistema para
mantener una refrigeración adecuada.
PRECAUCIÓN: A la hora de instalar rieles en un rack con orificios cuadrados,
es importante comprobar que la espiga cuadrada se desliza correctamente a
través de los orificios cuadrados.
PRECAUCIÓN: Los espárragos cuadrados deben quedar al mismo nivel que los
postes del rack para que la instalación sea correcta.
Instalación y configuración 121
1
Tire de los botones de liberación de los pestillos, en el centro de los
extremos, para abrir los pestillos de los rieles.
2
Alinee los extremos de los rieles de las pestañas verticales del rack para
insertar las espigas en el orificio inferior de la primera posición U y en el
orificio superior de la segunda posición U. Apriete el extremo posterior del
riel hasta que el pestillo se asiente en su lugar.
NOTA: Los rieles pueden utilizarse tanto en rieles con orificios cuadrados como
redondos.
Back
Front
122 Instalación y configuración
3
Repita los pasos del 1 al 2 para colocar y asentar el extremo frontal en la
pestaña vertical.
NOTA: Para extraer los rieles, tire del botón de liberación del pestillo situado en el
punto medio del extremo y desencaje los rieles.
Instalación del sistema
Vacíe el chasis del sistema
1
Desconecte el cable de alimentación de la unidad de fuente
de alimentación.
2
Tire hacia fuera del asa de la unidad de fuente de alimentación.
Instalación y configuración 123
3
Presione hacia abajo el pestillo de liberación
.
4
Tire de la unidad de fuente de alimentación para extraerla del sistema
.
5
Presione el pestillo de liberación hacia abajo
.
6
Tire del módulo hacia fuera del sistema
.
124 Instalación y configuración
Instalación del sistema en el rack
AVISO: Siempre que necesite levantar el sistema, pida la ayuda de otros. Con el
fin de evitar lesiones, no intente mover el sistema usted solo.
1
Inserte el sistema en el rack.
2
Extraiga del rack el soporte de transporte para estabilización del chasis
(opcional) si está presente.
NOTA: Para transportar sistemas que ya están instalados en el rack, asegúrese de
que los dos soportes de transporte para estabilización del chasis (opcionales) se
encuentren en su lugar.
3
Apriete los tornillos mariposa cautivos para fijar las pestañas del sistema a
la parte frontal del rack.
NOTA: Asegúrese de que el mecanismo de liberación del pestillo esté colocado
correctamente.
Instalación y configuración 125
Llenado del sistema
1
Introduzca la unidad de fuente de alimentación en el sistema hasta que
quede alineada con la carcasa y el pestillo de liberación se bloquee.
2
Cierre el asa de la unidad de fuente de alimentación.
126 Instalación y configuración
3
Conecte el cable de alimentación del chasis a la unidad de fuente
de alimentación.
NOTA: En la ilustración siguiente se muestra la configuración correcta de los
cables de alimentación de CA integrales al chasis y los zócalos de la unidad de
fuente de alimentación (PSU).
PSU1 PSU2
1 2 3 4 5 6 7 8 9 10 11 12
PSU1 PSU2
Instalación y configuración 127
4
Introduzca el módulo en el sistema hasta que quede alineado con la
carcasa y el pestillo de liberación se bloquee.

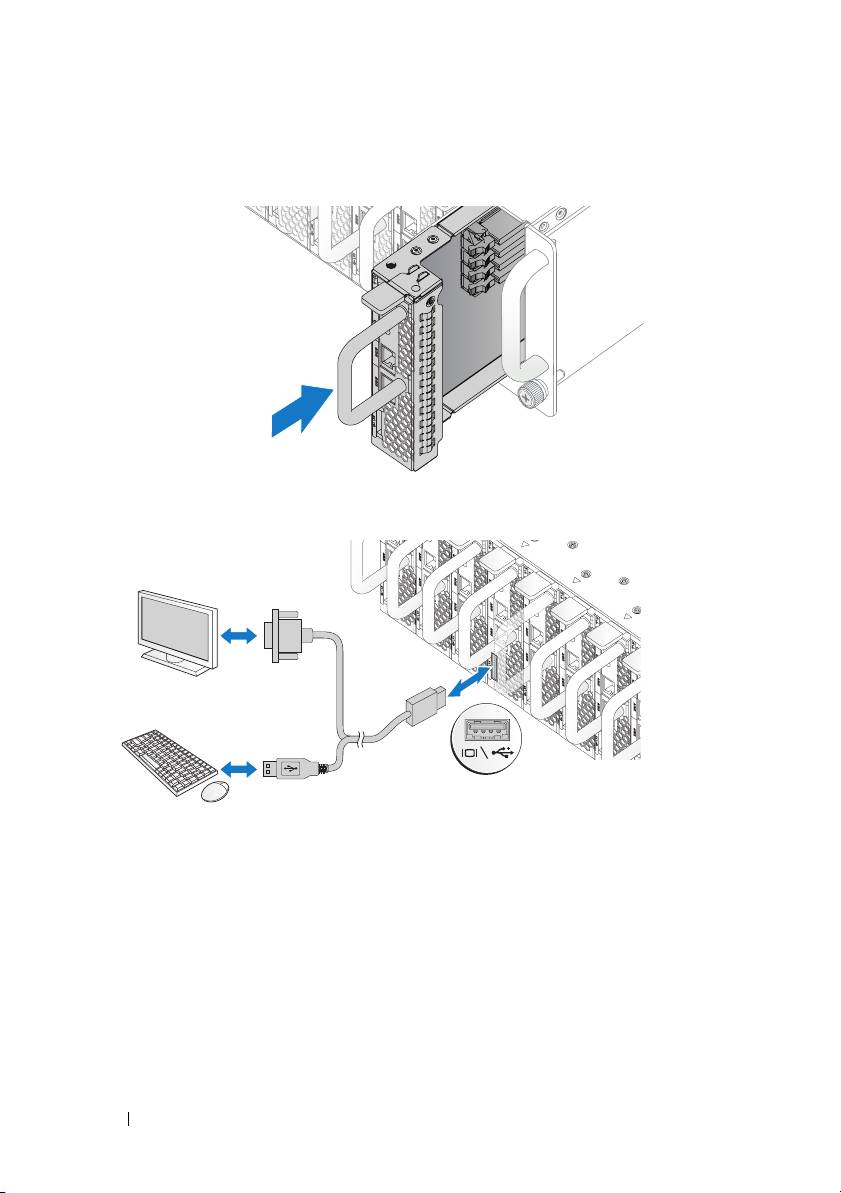

Conexión del teclado, el ratón y el monitor
El conector de la parte frontal del sistema tiene un icono que indica qué cable
debe conectarse. Conecte un teclado, un ratón o un monitor (opcional).
128 Instalación y configuración

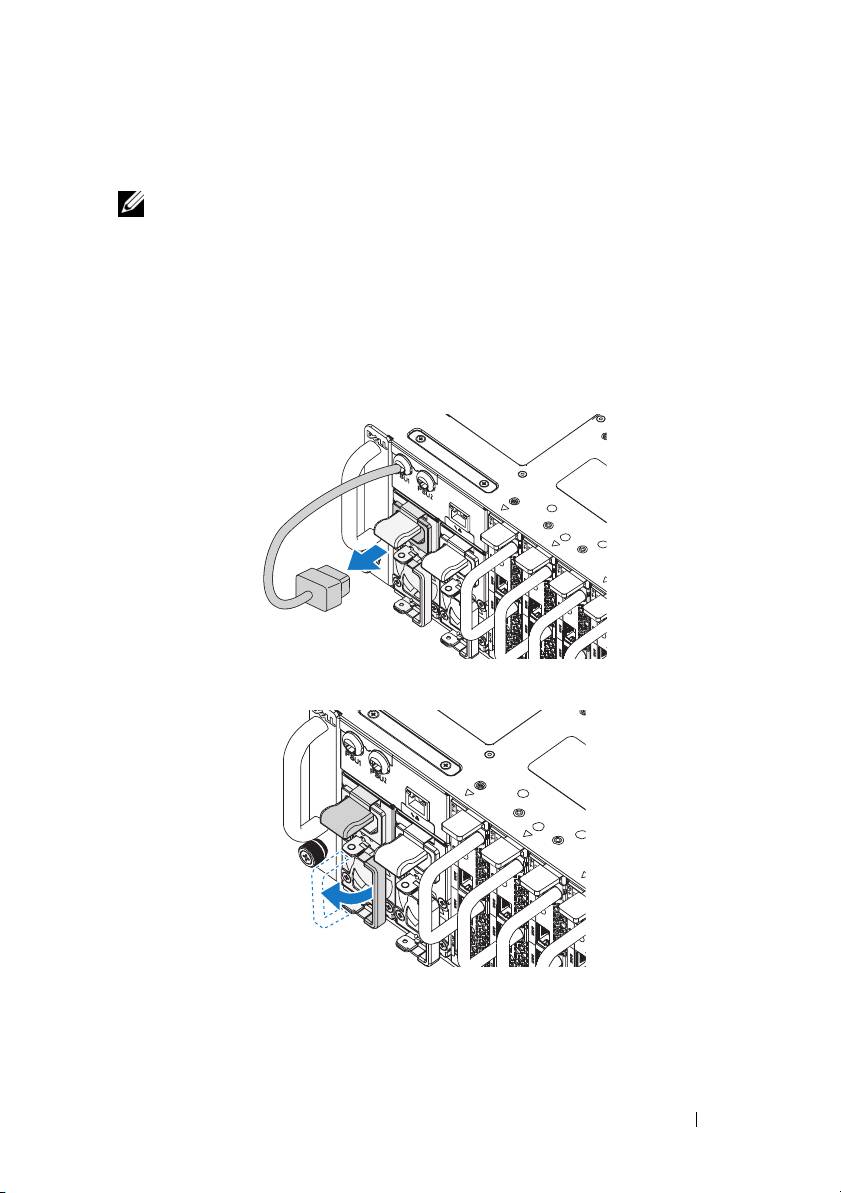

Conexión de los cables de alimentación
1
En la parte posterior del sistema, conecte el cable de alimentación
al zócalo de alimentación del sistema.
AC Port 2
AC Port 1
2
Conecte el otro extremo de los cables de alimentación a una toma eléctrica
con conexión a tierra o a otra fuente de energía, como por ejemplo un
sistema de alimentación ininterrumpida o una unidad de distribución
de alimentación.
NOTA:
El puerto de CA 1 suministra alimentación a PSU1, y el puerto de CA 2
suministra alimentación a PSU2. Para obtener más información, consulte el
paso 3 de Llenado del sistema.
Encendido del sistema
Cuando se conecta el sistema a una fuente de energía, se enciende
automáticamente. Consulte el documento Using the Baseboard Management
Controller Guide (Guía para el uso de la controladora de administración de la
placa base) en support.dell.com/manuals.
Instalación y configuración 129
Instalación del sistema operativo
Para instalar un sistema operativo por primera vez, consulte la documentación
de instalación y configuración del sistema operativo. Asegúrese de que el
sistema operativo esté instalado antes de instalar hardware o software no
adquiridos con el sistema.
Sistemas operativos admitidos
• Microsoft Windows Server 2008 R2 Enterprise
• Microsoft HPC Server 2008 R2
• Microsoft Windows Server 2008 R2 Hyper-V
• Red Hat Enterprise Linux 6.0 (64 bits)
• Red Hat Enterprise 5 actualización 5 (64 bits)
• SUSE Linux Enterprise Server 11 Service Pack 1 (64 bits)
• VMware ESX 4.1 actualización 1
• VMware ESXi 4.1 actualización 1 (opción incorporada para SDHC)
• Citrix XenServer 5.6 Feature Pack 1
NOTA:
Para obtener la información más reciente sobre los sistemas operativos
admitidos, visite support.dell.com.
Otra información útil que puede necesitar
AVISO: Consulte la información sobre normativas y seguridad suministrada con el
sistema. La información sobre la garantía puede estar incluida en este documento
o constar en un documento aparte.
Consulte el Manual del propietario del hardware en
support.dell.com/manuals para obtener información sobre las características
del sistema, la solución de problemas y la sustitución de componentes.
Consulte el documento Using the Baseboard Management Controller Guide
(Guía para el uso de la controladora de administración de la placa base) en
support.dell.com/manuals.
NOTA: Compruebe si hay actualizaciones en support.dell.com/manuals y, si las hay,
léalas antes de proceder a la instalación, puesto que a menudo sustituyen la
información contenida en otros documentos.
130 Instalación y configuración
Información de la NOM (sólo para México)
La información que se proporciona a continuación aparece en el dispositivo
descrito en este documento, en cumplimiento de los requisitos de la Norma
Oficial Mexicana (NOM):
Importador Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620 – 11° Piso
Col. Lomas Altas
11950 México, D.F.
Número de modelo B04S
Voltaje de alimentación 200-240 V CA
Frecuencia 50/60 Hz
Consumo eléctrico 9 A para cada entrada de alimentación
Especificaciones técnicas
Procesador (por placa base)
Tipo de procesador Procesador E3-1200 de la familia de
productos Intel Xeon
Bus de expansión (por placa base)
Tipo de bus PCI-E x8 Gen 2
Ranuras de expansión Conector intermedio
Memoria (por placa base)
Arquitectura DDR3 1 066/1 333 de dos canales sin
búfer
Zócalos de módulo de memoria 4
Capacidades del módulo de memoria
RAM mínima 2GB
RAM máxima 32 GB
Especificaciones técnicas 131
Unidades (por placa base)
Unidades de disco duro de 2,5 pulgadas SAS 6 Gb (cuatro canales)
SATA 3 Gb (cuatro canales)
Unidades de disco duro de 3,5 pulgadas SAS 6 Gb (dos canales)
SATA 3 Gb (dos canales)
Conectores (por placa base)
Parte frontal
NIC 10/100/1G (RJ45)
2
USB 2.0 (a través de cable Y)
2
Vídeo (DB15) (a través de cable Y)
1
Vídeo
Tipo de vídeo AST2050
Memoria de vídeo SDRAM DDR2 de 8 MB
Alimentación
Fuente de alimentación de CA
(por fuente de alimentación)
Potencia
1400W
Voltaje
200-240 V CA, 50/60 Hz
Disipación de calor
55,67 BTU/h (16,30 W) máx.
Corriente de conexión máxima
55 A máx.
132 Especificaciones técnicas
Características físicas
Altura 13 cm
Anchura 44,7 cm
Profundidad 75 cm
Peso (cargado: peso máximo) Configuración con ocho módulos:
42,4 kg
Configuración con doce módulos:
48,13 kg
Peso (vacío) Configuración con ocho módulos:
27,4 kg
Configuración con doce módulos:
32,02 kg
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas ambientales relativas a
configuraciones del sistema específicas, vaya a dell.com/environmental_datasheets.
Temperatura
En funcionamiento
De 10 a 35 °C con una gradación de
temperatura máxima de 10 °C (por hora)
NOTA: Para altitudes superiores a 900 m,
la temperatura máxima de funcionamiento
se reduce 1 °C cada 300 m.
En almacenamiento
De –40 a 65 °C con una gradación de
temperatura máxima de 20 °C por hora
Humedad relativa
En funcionamiento
Del 20 al 80% (sin condensación) con una
gradación de humedad máxima del 10%
por hora
En almacenamiento
Del 5 al 95% (sin condensación)
Especificaciones técnicas 133
Especificaciones ambientales (continuación)
Vibración máxima
En funcionamiento
0,26 Grms a 5–350 Hz
En almacenamiento
1,87 Grms a 10-500 Hz durante
15 minutos
Impacto máximo
En funcionamiento
Un choque en el sentido positivo del eje z
(un choque en cada lado del sistema) de
31 G durante 2,6 ms en la orientación de
funcionamiento
En almacenamiento
Seis choques ejecutados consecutiva-
mente en los ejes x, y y z positivo y
negativo (un choque en cada lado del
sistema) de 71 G durante un máximo
de 2 ms.
Seis choques ejecutados consecutiva-
mente en los ejes x, y y z positivo y
negativo (un choque en cada lado del
sistema) de onda cuadrada alisada de
22 G con cambio de velocidad a 508 cm/s
Altitud
En funcionamiento
De –16 a 3 048 m
En almacenamiento
De –16 a 10 600 m
Nivel de contaminación atmosférica
Clase
G1 de acuerdo con ISA-S71.04-1985
Acústica
Potencia acústica (unidades: LwAd-UL, belios)
Inactivo en ambientes de 23 ± 2
°
C
<= 7,0
Potencia SPEC al 50% en ambientes de
<= 7,2
23 ± 2
°
C
NOTA: LwAd-UL es el nivel máximo de potencia acústica (LwAd) calculado según
la norma ISO9296 (1988) y medido de acuerdo con la norma ISO7779 (1999).
134 Especificaciones técnicas
