Dell PowerEdge C5220: Начало работы с системой

Dell PowerEdge C5220

Начало работы

с системой

Нормативная модель B04S

Примечания, предупреждения и

предостережения

ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ содержит важную информацию,

которая помогает более эффективно использовать систему.

ВНИМАНИЕ: ВНИМАНИЕ указывает на риск повреждения

оборудования или потери данных в случае несоблюдения

инструкций.

ОСТОРОЖНО: ОСТОРОЖНО указывает на потенциальную

опасность повреждения оборудования, получения травмы или на

угрозу для жизни.

____________________

Информация, содержащаяся в данной публикации, может быть изменена без уведомления.

© Dell Inc., 2011. Все права защищены.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения

корпорации Dell Inc. строго запрещается.

Товарные знаки, используемые в данном тексте: Dell™, эмблема DELL и PowerEdge™ являются

®

®

®

товарными знаками корпорации Dell Inc. Intel

и Intel

Xeon

являются охраняемыми

®

®

товарными знаками Intel Corporation в США и в других странах. Microsoft

и Windows

являются охраняемыми товарными знаками корпорации Майкрософт в США и в других

®

®

странах. Red Hat

и Red Hat Enterprise Linux

являются охраняемыми товарными знаками

корпорации Red Hat, Inc. в США и в других странах. SUSE ™ является охраняемым товарным

®

®

®

знаком корпорации Novell, Inc. в США и в других странах. Citrix

, Xen

и XenServer

являются

товарными знаками или охраняемыми товарными знаками компании Citrix System в США в

®

других странах. VMware

является охраняемым товарным знаком корпорации VMWare, Inc. в

США и в других странах.

Прочие товарные знаки и названия продуктов могут использоваться в данной публикации для

обозначения компаний, заявляющих права на эти товарные знаки и названия, или продуктов

этих компаний. Dell Inc. не претендует на права собственности в отношении каких-либо

товарных знаков и торговых наименований, кроме своих собственных.

Нормативная модель B04S

04-2011 P/N 505MT Ред. A00

ВНИМАНИЕ: Место ограниченного доступа

Данный сервер предназначен только для установки в местах ограниченного

доступа, как определено в ст. 1.2.7.3 МЭК 60 950-1:2001 применительно к

следующим двум условиям.

•

Доступ предоставляется только техникам или пользователям, которые прошли

инструктаж и ознакомлены с ограничениями, применяемыми в данном месте, а

также с принимаемыми мерами предосторожности.

•

Доступ осуществляется с помощью инструмента или замка с ключом, а также с

помощью иных средств безопасности, и контролируется должностными лицами,

несущими ответственность за данное место.

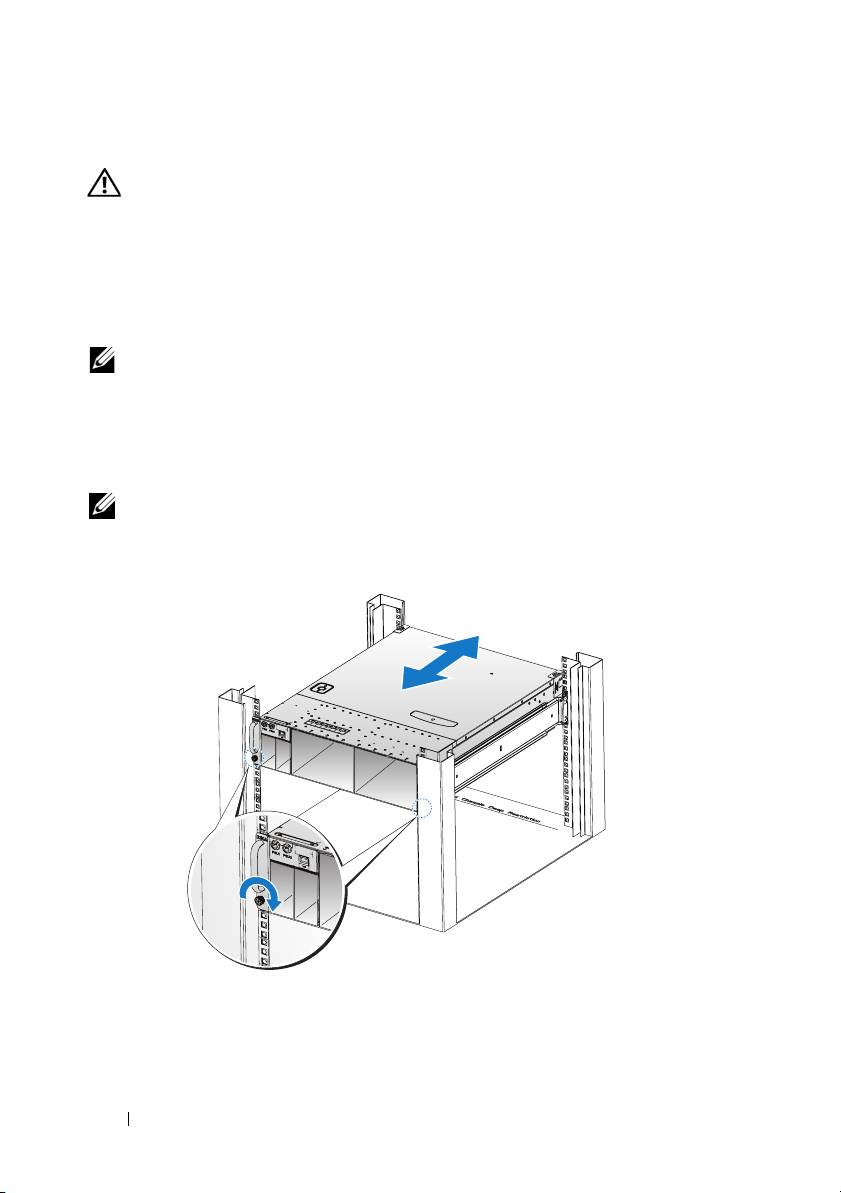

Установка и

конфигурирование

ОСТОРОЖНО! Перед выполнением следующей процедуры

прочитайте инструкции по технике безопасности, прилагаемые к

системе, и соблюдайте их.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Установка и конфигурирование 103

3

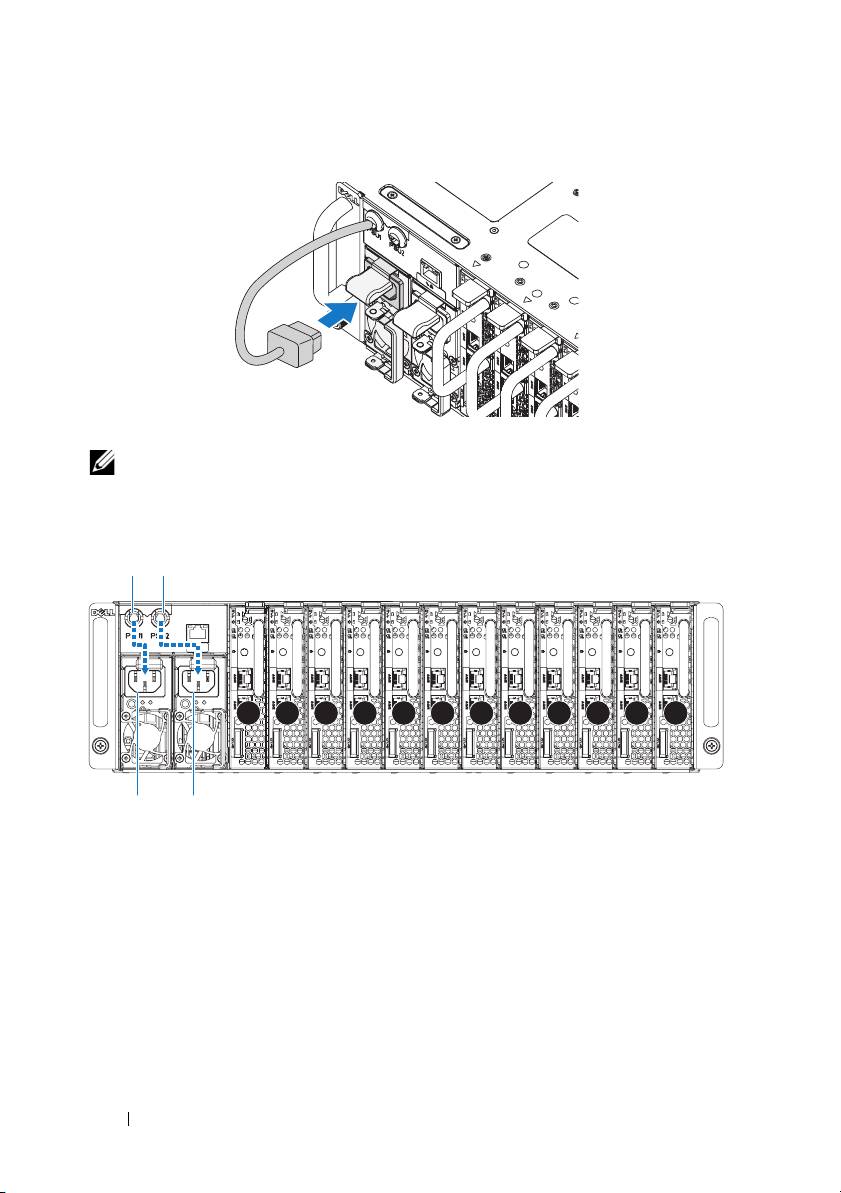

Подключите кабель питания к блоку питания.

ПРИМЕЧАНИЕ: Правильная конфигурация кабелей питания шасси

при подключении к разъемам блоков питания показана на следующем

рисунке.

PSU1 PSU2

1 2 3 4 5 6 7 8 9 10 11 12

PSU1 PSU2

110 Установка и конфигурирование

4

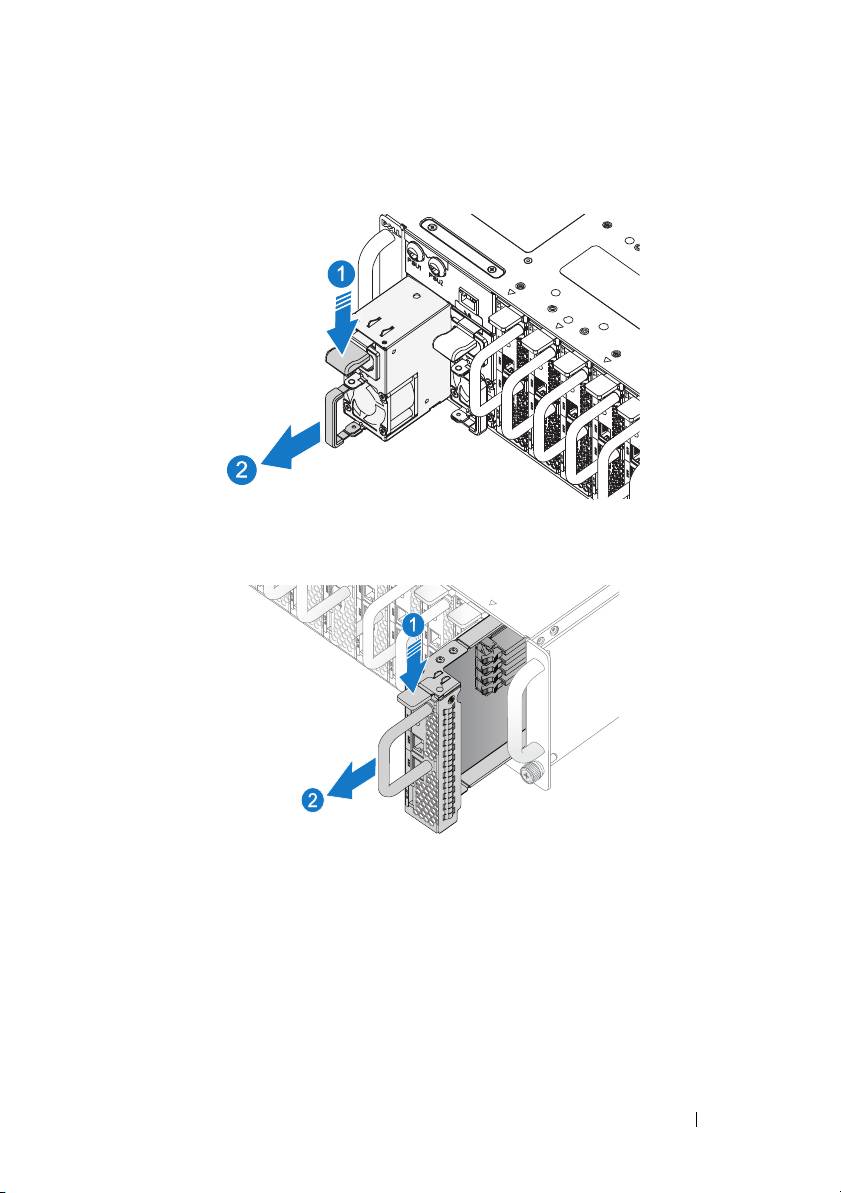

Вставьте блок питания в систему так, чтобы закрылась защелка.

Подключение клавиатуры, мыши и

монитора

Разъемы на передней панели системы снабжены значками, позволяющими

определить правильное подключение кабелей. Подключите клавиатуру, мышь

и монитор (дополнительно).

Установка и конфигурирование 111

Подключение силовых кабелей

1

На задней панели системы подключите кабель питания электросети к

разъему питания системы.

AC Port 2

AC Port 1

2

Подключите другой конец кабеля питания к заземленной розетке или

отдельному источнику питания, например источнику бесперебойного

питания или распределительному щиту.

ПРИМЕЧАНИЕ: Порт AC 1 подает электричество блоку питания PSU1,

порт AC 2 подает электричество блоку питания PSU2. Дополнительные

сведения см. в разделе «Шаг 3» главы «Установка компонентов

системы».

Включение системы

После подключения к источнику питания система автоматически включится.

См.

Руководство по использованию контроллера базовой платы

на сайте

support.dell.com/manuals

.

112 Установка и конфигурирование

Завершение установки операционной

системы

Чтобы установить операционную систему, см. документацию по установке и

конфигурированию операционной системы. Операционная система должна

быть установлена до установки аппаратного или программного обеспечения,

которое не было приобретено вместе с системой.

Поддерживаемые операционные системы

•

Microsoft Windows Server 2008 R2 Enterprise

•

Microsoft HPC Server 2008 R2

•

Microsoft Windows Server 2008 R2 Hyper-V

•

Red Hat Enterprise Linux 6.0 (64-разрядная версия)

•

Red Hat Enterprise 5, обновление 5 (64-разрядная версия)

•

SUSE Linux Enterprise Server 11 с пакетом обновления 1 (64-разрядная версия)

•

VMware ESX 4.1, обновление 1

•

VMware ESXi 4.1, обновление 1 (встроенный компонент SDHC)

•

Citrix XenServer 5.6, пакет возможностей 1

ПРИМЕЧАНИЕ: Самую последнюю информацию о поддерживаемых

операционных системах см. на веб-сайте support.dell.com.

Прочая полезная информация

ОСТОРОЖНО! Прочитайте документацию по безопасности и

соответствию нормативам, которая входит в комплект поставки

системы. Гарантийная информация может входить в состав данного

документа или предоставляться в виде отдельного документа.

Сведения о компонентах системы, устранении неполадок и замене

компонентов см. в

Руководстве пользователя оборудования

на сайте

support.dell.com/manuals

.

См.

Руководство по использованию контроллера базовой платы

на сайте

support.dell.com/manuals

.

ПРИМЕЧАНИЕ: Обязательно проверяйте страницу

support.dell.com/manuals на наличие обновлений. Обновленные

документы часто заменяют собой другие материалы – читайте их в

первую очередь.

Установка и конфигурирование 113

Технические характеристики

Процессор(на одну системную

плату)

Тип процессора Процессор Intel Xeon семейства E3-1200

Шина расширения(на одну

системную плату)

Тип шины PCI-E x8 Gen 2

Разъемы расширения Разъем Mezzanine

Память(на одну системную плату)

Архитектура Двухканальная память DDR3 без

буферизации, частота 1066/1333 МГц

Разъемы для модулей памяти 4

Емкость модулей памяти

Минимальный объем ОЗУ 2 ГБ

Максимальный объем ОЗУ 32 ГБ

Накопители (на одну системную

плату)

Жесткие диски 2,5" SAS 6 ГБ (4 канала)

SATA 3 ГБ (4 канала)

Жесткие диски 3,5" SAS 6 ГБ (2 канала)

SATA 3 ГБ (2 канала)

Разъемы (на одну системную

плату)

Передняя панель

Сетевой адаптер 10/100/1 гбит/с

2

(RJ45)

USB 2.0 (через Y-разветвитель) 2

Видео (DB15) (через Y-разветвитель) 1

114 Технические характеристики

Видео

Тип видео AST2050

Видеопамять 8 МБ DDR2 SDRAM

Power (Питание)

Источник питания переменного тока

(для каждого источника питания)

Мощность 1400 Вт

Напряжение 200-240 В переменного тока, 50/60 Гц

Теплоотдача Не более 55,67 БТЕ/ч

Максимальный бросок тока Не более 55 A

Физические характеристики

Высота 13 см

Ширина 44,7 см

Длина 75 см

Масса (под нагрузкой: макс. масса) Конфигурация с 8 салазками

42,4 кг

Конфигурация с 12 салазками

48,13 кг

Масса (пустой) Конфигурация с 8 салазками

27,4 кг

Конфигурация с 12 салазками

32,02 кг

Технические характеристики 115

Условия эксплуатации и хранения

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающей

среды для установки определенных конфигураций системы см. на веб-

странице dell.com/environmental_datasheets.

Температура

В процессе работы От 10 до 35 °C с максимальной скоростью

изменения температуры 10 °C в час

ПРИМЕЧАНИЕ: При использовании

на высоте 900 м и выше максимальная

рабочая температура снижается на 1

градус по Цельсию на каждые 300 м.

Во время хранения От –40 до 65 °C с максимальной

скоростью изменения температуры 20 °C

вчас

Относительная влажность

В процессе работы От 20% до 80% (без конденсации)

с максимальным изменением влажности

10% в час.

Во время хранения От 5 % до 95 % (без конденсации)

Максимальная вибрация

В процессе работы 0,26 G (среднекв.) при 5–350 Гц

Во время хранения 1,87 G (среднекв.) при 10–500 Гц в

течение 15 мин

116 Технические характеристики

Условия эксплуатации и хранения (продолжение)

Максимальная ударная нагрузка

В процессе работы Один ударный импульс 31 g

длительностью не более 2,6 мс в

положительном направлении по оси z

(по одному импульсу с каждой стороны

системы) при рабочей ориентации

Во время хранения Шесть последовательных ударных

импульсов 71 G длительностью 2 мс в

положительном и отрицательном

направлениях по осям x, y и z (по одному

импульсу с каждой стороны системы).

Шесть последовательных ударных

импульсов в положительном и

отрицательном направлениях по осям x, y

и z (по одному импульсу с каждой

стороны системы) Сглаженный

прямоугольный импульс 22 G с

изменением скорости 508 см/с

Высота над уровнем моря

В процессе работы от -16 до 3048 м

Во время хранения от -16 до 10 600 м

Уровень загрязняющих веществ в

атмосфере

Класс G1 согласно классификации

ISA-S71.04-1985

Акустика

Уровень звукового давления (единицы: LwAd-UL, дБ)

При простое 23 ± 2

°

C фон <= 7,0

При работе на 50% мощности 23 ±

<= 7,2

2

°

C фон

ПРИМЕЧАНИЕ: LwAd-UL — это уровень верхнего предела звукового

давления (LwAd), вычисляемый по стандарту ISO 9296 (1988) и изменяемый по

стандарту ISO7779 (1999).

Технические характеристики 117
