Dell PowerEdge C5220

Erste Schritte

mit dem System

Modell B04S

Anmerkungen, Vorsichtshinweise und

Warnungen

ANMERKUNG: Eine ANMERKUNG enthält wichtige Informationen, mit deren Hilfe

Sie Ihr System besser nutzen können.

VORSICHTSHINWEIS: Ein VORSICHTSHINWEIS macht darauf aufmerksam,

dass eine Beschädigung der Hardware oder Verlust von Daten droht,

wenn Anweisungen nicht befolgt werden.

WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die materielle

Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

____________________

Irrtümer und technische Änderungen vorbehalten.

© 2011 Dell Inc. Alle Rechte vorbehalten.

Jegliche Reproduktion dieser Materialien ist ohne vorherige schriftliche Genehmigung von Dell Inc.

strengstens untersagt.

®

Marken in diesem Text: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. Intel

®

®

und Intel

Xeon

sind eingetragene Marken der Intel Corporation in den USA und anderen Ländern.

®

®

Microsoft

und Windows

sind Marken oder eingetragene Marken der Microsoft Corporation in den

®

®

USA und/oder anderen Ländern. Red Hat

und Red Hat Enterprise Linux

sind eingetragene Marken

von Red Hat, Inc. in den USA und/oder anderen Ländern. SUSE™ ist eine Marke von Novell, Inc. in

®

®

®

den USA und anderen Ländern. Citrix

, Xen

und XenServer

sind eingetragene Marken oder

®

Marken von Citrix Systems, Inc. in den USA und/oder anderen Ländern. VMware

ist eine

eingetragene Marke von VMware, Inc. in den USA oder anderen Ländern.

Alle anderen in dieser Publikation möglicherweise verwendete Marken und Handelsbezeichnungen

beziehen sich entweder auf die entsprechenden Hersteller und Firmen oder auf deren Produkte.

Dell Inc. erhebt keinen Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme

der eigenen.

Modell B04S

April 2011 Teilenr. 505MT Rev. A00

VORSICHTSHINWEIS: Standort mit Zugangsbeschränkung

Dieser Server ist ausschließlich für eine Installation in Standorten mit

eingeschränktem Zugriff vorgesehen, wie es in Cl. 1.2.7.3 von

IEC 60950-1: 2001 definiert wurde, wo diese beiden Bedingungen gelten:

Zugang dürfen nur Servicemitarbeiter oder Benutzer erhalten, die über die

Gründe für die Einschränkungen hinsichtlich des Standorts und über alle

notwendigen Vorsichtsmaßnahmen unterrichtet sind.

Der Zugang erfolgt durch die Nutzung eines Werkzeugs, einer Sperre,

eines Schlüssels oder anderer Sicherungsvorrichtungen und wird durch

die für den Standort zuständige Dienststelle kontrolliert.

Installation und Konfiguration

WARNUNG: Lesen und befolgen Sie vor dem Ausführen der folgenden Schritte die

Sicherheitshinweise für das System.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die

einzelnen Komponenten.

Installation der Schienenvorrichtung

(ohne Werkzeug)

WARNUNG: Beim Anheben des Systems sollten Sie sich stets von anderen helfen

lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System

allein zu bewegen.

WARNUNG: Das System ist nicht am Rack oder an den Schienen befestigt. Um

Verletzungen und Schäden am System zu vermeiden, müssen Sie das System beim

Installieren und Entfernen ausreichend unterstützen.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu vermeiden, wird für die

Rack-Installation ein Schutzerdungsleiter (dritter Anschlussdraht) benötigt. Die

Rack-Ausrüstung muss genügend Luftbewegung um das System ermöglichen,

damit eine ausreichende Kühlung gewährleistet ist.

VORSICHTSHINWEIS: Beim Installieren von Schienen in einem Rack mit

Vierkantlöchern muss darauf geachtet werden, dass die Vierkantzapfen in die

Löcher eingreifen.

VORSICHTSHINWEIS: Für eine ordnungsgemäße Installation müssen die

Vierkantbolzen bündig mit den Rackstützen abschließen.

Installation und Konfiguration 53

1

Ziehen Sie an den Verriegelungsklinken mitten auf den Endstücken,

um die Schienenverriegelungen zu öffnen.

2

Richten Sie die Endstücke der Schienen so an den vertikalen

Rackflanschen aus, dass die Zapfen in das untere Loch der ersten

Befestigungseinheit und das obere Loch der zweiten Befestigungseinheit

eingreifen. Befestigen Sie das hintere Ende der Schiene, bis die Sperrklinke

einrastet.

ANMERKUNG: Die Schienen lassen sich sowohl in Racks mit Vierkant- als auch

mit Rundlöchern verwenden.

Back

Front

54 Installation und Konfiguration

3

Wiederholen Sie die Schritte 1 bis 2, um das vordere Endstück am

vertikalen Flansch zu positionieren und zu befestigen.

ANMERKUNG: Um die Schienen zu entfernen, ziehen Sie an der

Verriegelungsklinke mitten auf dem Endstück und lösen Sie die einzelnen Schienen.

Installation des Systems

Entleeren des Systemgehäuses

1

Ziehen Sie das Netzstromkabel vom Netzteil ab.

.

2

Ziehen Sie den Netzteilgriff heraus.

Installation und Konfiguration 55

3

Drücken Sie auf die Sperrklinke

.

4

Ziehen Sie das Netzteil aus dem System

.

5

Drücken Sie die Sperrklinke nach unten

.

6

Ziehen Sie den Schacht aus dem System

.

56 Installation und Konfiguration

Installation des Systems im Rack

WARNUNG: Beim Anheben des Systems sollten Sie sich stets von anderen helfen

lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System

allein zu bewegen.

1

Schieben Sie das System in das Rack.

2

Entfernen Sie gegebenenfalls die Sicherungsklammer zur Gehäusestabi-

lisierung (optional) vom Rack.

ANMERKUNG: Wenn Sie bereits im Rack installierte Systeme transportieren,

stellen Sie sicher, dass die zwei Sicherungsklammern zur Gehäusestabilisierung

(optional) angebracht sind.

3

Ziehen Sie die selbstsichernden Flügelschrauben fest, um das System mit

den Seiten vorn am Rack zu sichern.

ANMERKUNG: Vergewissern Sie sich, dass der Verriegelungsmechanismus

richtig eingerastet ist.

Installation und Konfiguration 57

Bestücken des Systems

1

Schieben Sie das Netzteil in das System, bis es bündig mit dem Gehäuse

und den Verriegelungen der Freigabehebel abschließt.

2

Schließen Sie den Netzteilgriff.

58 Installation und Konfiguration

3

Stecken Sie das Gehäusenetzkabel in das Netzteil.

ANMERKUNG: Die folgende Abbildung zeigt die richtige Konfiguration der

eingebauten Gehäusenetzkabel zu den Steckdosen des Netzteils.

PSU1 PSU2

1 2 3 4 5 6 7 8 9 10 11 12

PSU1 PSU2

Installation und Konfiguration 59

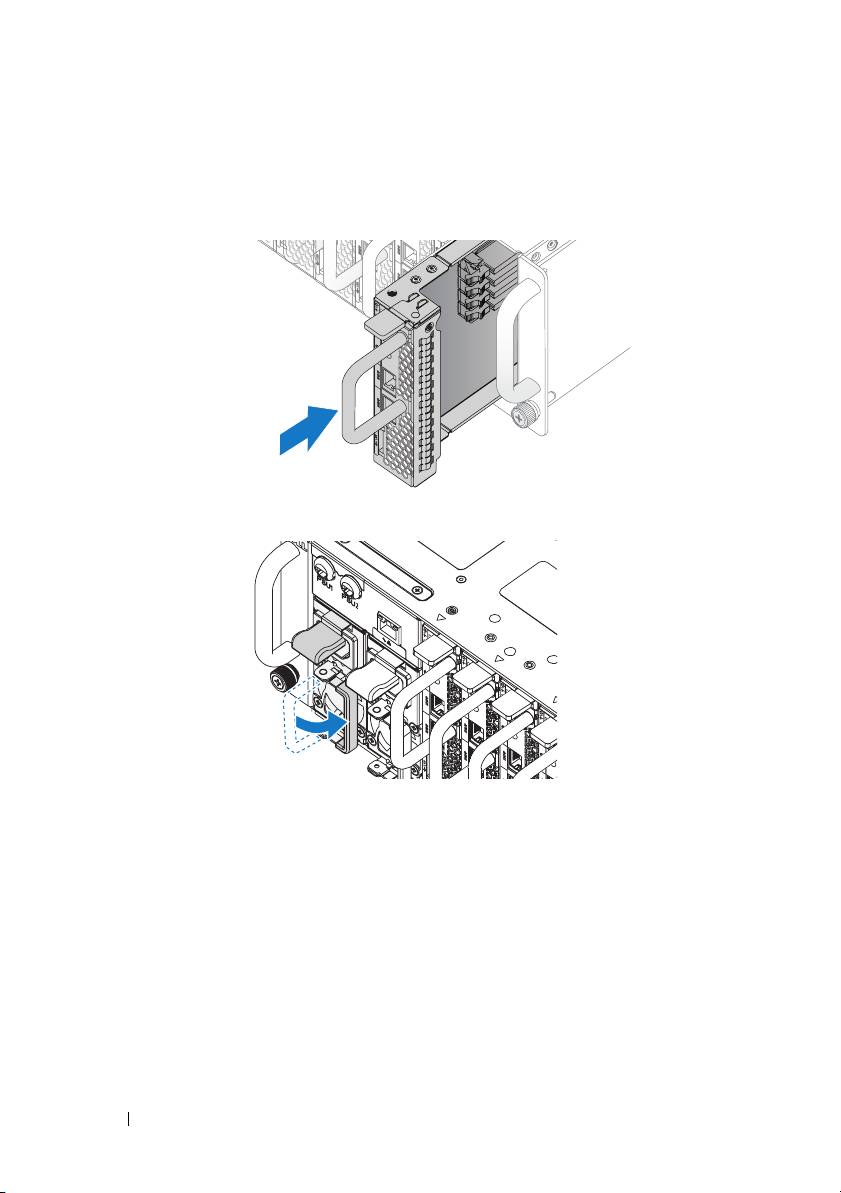

4

Schieben Sie den Schacht in das System, bis er bündig mit dem Gehäuse

und den Verriegelungen der Freigabehebel abschließt.

Anschließen von Tastatur, Maus und Bildschirm

Der Anschluss an der Vorderseite des Systems ist mit einem Symbol

gekennzeichnet, das angibt, welches Kabel einzustecken ist. Schließen Sie

eine Tastatur, eine Maus oder einen Bildschirm an (optional).

60 Installation und Konfiguration

Anschließen der Netzstromkabel

1

Verbinden Sie das Netzstromkabel mit der Steckdose auf der Rückseite

des Systems.

AC Port 2

AC Port 1

2

Verbinden Sie das andere Ende des Netzstromkabels mit einer geerdeten

Steckdose oder einer separaten Spannungsquelle, etwa einer

unterbrechungsfreien Stromversorgung oder einem Stromverteiler.

ANMERKUNG:

Der AC-Port 1 versorgt das erste Netzteil (PSU1) mit Strom,

der AC-Port 2 versorgt das zweite Netzteil (PSU2). Weitere Informationen finden Sie

in Schritt 3 unter „Bestücken des Systems“.

Einschalten des Systems

Wenn das System an eine Stromquelle angeschlossen ist, wird es automatisch

eingeschaltet. Weitere Hinweise finden Sie im Using the Baseboard

Management Controller Guide (Handbuch für die Verwendung des

Baseboard-Management-Controllers) unter support.dell.com/manuals.

Installation und Konfiguration 61

Abschließen des Betriebssystem-Setups

Wenn Sie das Betriebssystem erstmals installieren, finden Sie weitere

Hinweise in der Dokumentation zur Installation und Konfiguration des

Betriebssystems. Das Betriebssystem muss installiert sein, bevor Sie andere,

nicht zusammen mit dem System erworbene Hardware oder Software

installieren.

Unterstützte Betriebssysteme

Microsoft Windows Server 2008 R2 Enterprise

Microsoft HPC Server 2008 R2

Microsoft Windows Server 2008 R2 Hyper-V

Red Hat Enterprise Linux 6.0 (64-Bit)

Red Hat Enterprise 5 Update 5 (64-Bit)

SUSE Linux Enterprise Server 11 Service Pack 1 (64-Bit)

VMware ESX 4.1 Update 1

VMware ESXi 4.1 Update 1 (integrierte Option für SDHC)

Citrix XenServer 5.6 Feature Pack 1

ANMERKUNG:

Aktuelle Informationen zu den unterstützten Betriebssystemen

erhalten Sie unter www.support.dell.com.

Weitere nützliche Informationen

WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit

dem Computer geliefert wurden. Garantiebestimmungen können als separates

Dokument beigelegt sein.

Informationen über Systemfunktionen, Fehlerbehebung und den Austausch

von Komponenten finden Sie im Hardware Owner’s Manual (Hardware-

Benutzerhandbuch) unter support.dell.com/manuals.

Weitere Hinweise finden Sie im Using the Baseboard Management Controller

Guide (Handbuch für die Verwendung des Baseboard-Management-

Controllers) unter support.dell.com/manuals.

ANMERKUNG: Wenn auf der Website support.dell.com/manuals aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen

werden damit gegebenenfalls ungültig.

62 Installation und Konfiguration

Technische Daten

Prozessor (je Systemplatine)

Prozessortyp Ein Intel Xeon-Prozessor der

Produktreihe E3-1200

Erweiterungsbus (je Systemplatine)

Bustyp PCIe x8 (2. Generation)

Erweiterungssteckplätze Zusatzkartenanschluss

Speicher (je Systemplatine)

Architektur Ungepufferte Dual-Channel-DDR3

1066/1333 (zwei Kanäle)

Speichermodulsockel 4

Kapazität der Speichermodule

RAM (mindestens) 2 GB

RAM (höchstens) 32 GB

Laufwerke (je Systemplatine)

2,5-Zoll-Festplatten SAS 6 GB (4 Kanäle)

SATA 3 GB (4 Kanäle)

3,5-Zoll-Festplatten SAS 6 GB (2 Kanäle)

SATA 3 GB (2 Kanäle)

Anschlüsse (je Systemplatine)

Vorderseite

NIC 10/100/1G (RJ45)

2

USB 2.0 (über Y-Kabel)

2

Video (DB15) (über Y-Kabel)

1

Grafikkarte

Grafikkartentyp AST2050

Grafikspeicher 8 MB DDR2 SDRAM

Technische Daten 63

Stromversorgung

Wechselstromversorgung (je Netzteil)

Leistung

1400 W

Spannung

200-240 V Wechselspannung, 50/60 Hz

Wärmeabgabe

Maximal 55,67 BTU/h

Maximaler Einschaltstrom

Maximal 55 A

Abmessungen und Gewicht

Höhe 13 cm

Breite 44,7 cm

Tiefe 75 cm

Gewicht (bestückt: Maximalgewicht) Konfiguration mit 8 Schächten:

42,4 kg

Konfiguration mit 12 Schächten:

48,13 kg

Gewicht (leer) Konfiguration mit 8 Schächten:

27,4 kg

Konfiguration mit 12 Schächten:

32,02 kg

Umgebungsbedingungen

ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte

Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets.

Temperatur

Betrieb

10 °C bis 35 °C bei einer maximalen

Temperaturänderung von 10 °C

pro Stunde

ANMERKUNG: Bei Höhen über 900 Meter

verringert sich die maximale

Betriebstemperatur um 1 °C/300 m.

Lagerung

-40 °C bis 65 °C bei einer maximalen

Temperaturänderung von 20 °C

pro Stunde

64 Technische Daten

Umgebungsbedingungen (fortgesetzt)

Relative Luftfeuchtigkeit

Betrieb

20 % bis 80 % (nicht kondensierend)

bei einer maximalen Änderung der

Luftfeuchtigkeit von 10 % pro Stunde

Lagerung

5 % bis 95 % (nicht kondensierend)

Zulässige Erschütterung

Betrieb

0,26 g (eff.) bei 5–350 Hz

Lagerung

1,87 g (eff.) bei 10-500 Hz, 15 Min. lang

Zulässige Stoßeinwirkung

Betrieb

Ein Stoß von 31 g in positiver Z-Richtung

(ein Stoß auf jeder Seite des Systems)

über einen Zeitraum von 2,6 ms in der

Betriebsausrichtung.

Lagerung

Sechs nacheinander ausgeführte Stöße

mit 71 g von bis zu 2 ms Dauer in

positiver und negatver X-, Y- und Z-

Richtung (ein Stoß auf jeder Seite des

Systems).

Sechs nacheinander ausgeführte Stöße

mit 22 g (geglätteter Rechteckpuls) mit

Geschwindigkeitsänderung von bis zu

508 cm/s in positiver und negativer X-, Y-

und Z-Richtung (ein Stoß auf jeder Seite

des Systems).

Höhe über NN

Betrieb

-16 bis 3.048 m

Lagerung

-16 bis 10.600 m

Luftverschmutzungsklasse

Klasse

G1 gemäß ISA-S71.04-1985

Technische Daten 65

Akustik

Schallleistung (Maßeinheiten: LwAd-UL, Bel)

Leerlauf in 23 ± 2

°

C Raumpegel

<= 7,0

SPEC-Leistung bei 50 % in 23 ± 2

°

C

<= 7,2

Raumpegel

ANMERKUNG: LwAd-UL ist der obere Grenzwert des Schallleistungspegels (LwAd),

berechnet nach ISO 9296 (1988) und ermittelt in Übereinstimmung mit ISO7779 (1999).

66 Technische Daten
