Dell PowerEdge C5220: Guide de mise en route

Guide de mise en route: Dell PowerEdge C5220

Dell PowerEdge C5220

Guide de

mise en route

Modèle réglementaire B04S

Remarques, précautions et avertissements

REMARQUE : une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre système.

PRÉCAUTION : une PRÉCAUTION indique un risque d'endommagement du

matériel ou de perte de données en cas de non respect des instructions.

AVERTISSEMENT : un AVERTISSEMENT indique un risque d'endommagement

du matériel, de blessures corporelles ou même de mort.

____________________

Les informations contenues dans ce document sont sujettes à modification sans préavis.

© 2011 Dell Inc. tous droits réservés.

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell™, le logo DELL et PowerEdge™ sont des marques de

®

®

®

Dell Inc. Intel

et Intel

Xeon

sont des marques déposées d'Intel Corporation aux États-Unis et dans

®

®

d'autres pays. Microsoft

et Windows

sont des marques ou des marques déposées de Microsoft

®

®

Corporation aux États-Unis et/ou dans d'autres pays. Red Hat

et Red Hat Enterprise Linux

sont des

marques déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays. SUSE™ est une marque

®

®

®

de Novell Inc. aux États-Unis et dans d'autres pays. Citrix

, Xen

et XenServer

sont des marques

®

déposées ou des marques de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. VMware

est une marque déposée ou une marque de VMware, Inc. aux États-Unis ou dans d'autres pays.

D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence

aux entités revendiquant la propriété de ces marques ou de ces noms de produits. Dell Inc. rejette tout

intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèle réglementaire B04S

04-2011 N/P 505MT Rév. A00

PRÉCAUTION : lieux à accès restreint

Ce serveur est conçu pour être installé uniquement dans des lieux à accès

restreint tels que définis dans Cl. 1.2.7.3 du document IEC 60950-1: 2001,

les deux conditions suivantes s'appliquent :

Seuls peuvent avoir accès le personnel d'entretien et les utilisateurs qui ont

été informés des motifs des restrictions appliquées au lieu et des

précautions à prendre.

L'accès, qui se fait par l'intermédiaire d'un outil ou d'un verrou et d'une

clé, ou par d'autres moyens de sécurité, est contrôlé par le responsable en

charge du lieu.

Installation et configuration

AVERTISSEMENT : avant de commencer la procédure suivante, lisez les

consignes de sécurité fournies avec le système. Respectez ces consignes.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Installation sans outil des rails

AVERTISSEMENT : demandez toujours de l'aide avant de soulever le système.

N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.

AVERTISSEMENT : le système n'est fixé ni au rack ni aux rails. Vous devez le

soutenir correctement au cours de l'installation et du retrait pour éviter de

l'endommager ou de vous blesser.

AVERTISSEMENT : afin d'éviter un éventuel choc électrique, assurez-vous de

disposer d'un troisième conducteur de mise à la terre pour l'installation du rack.

L'équipement du rack doit assurer un flux d'air suffisant pour bien refroidir le

système.

PRÉCAUTION : lorsque vous installez des rails dans un rack à trous carrés,

vérifiez que les taquets de fixation à tête carrée glissent bien dans les trous

carrés.

PRÉCAUTION : pour une installation correcte, les embouts carrés doivent être

alignés avec les montants du rack.

Installation et configuration 35

1

Pour ouvrir les rails, appuyez sur les boutons d'éjection des loquets situé au

milieu des embouts.

2

Alignez les embouts des rails avec les collerettes verticales pour que les

taquets de fixation s'insèrent dans le trou du bas de la première unité en U

et le trou du haut de la deuxième unité en U. Glissez l'arrière du rail

jusqu'à enclenchement du loquet.

REMARQUE : les rails peuvent être utilisés à la fois dans des racks à trous carrés

et à trous ronds.

Back

Front

36 Installation et configuration

3

Répétez les opérations 1 et 2 pour positionner et fixer l'embout avant sur la

collerette verticale.

REMARQUE : pour retirer les rails, appuyez sur le bouton d'éjection du loquet situé

au milieu de l'embout et dégagez les rails un par un.

Installation du système

Vider le châssis du système

1

Débranchez le câble d'alimentation du bloc d'alimentation.

.

2

Tirez la poignée du bloc d'alimentation.

Installation et configuration 37

3

Appuyez sur le loquet d'éjection

.

4

Retirez le bloc d'alimentation du système

.

5

Appuyez sur le loquet d'éjection

.

6

Retirez le plateau du système

.

38 Installation et configuration

Installation du système dans le rack

AVERTISSEMENT : demandez toujours de l'aide avant de soulever le système.

N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.

1

Glissez le système dans le rack.

2

Si le support d'expédition du stabilisateur de châssis (en option) est

présent, retirez-le du rack.

REMARQUE : avant de transporter des systèmes déjà installés dans le rack,

assurez-vous que les deux supports d'expédition du stabilisateur de châssis

(en option) sont en place.

3

Serrez les vis à serrage à main afin de fixer les pattes du système à l'avant

du rack.

REMARQUE : assurez-vous que le mécanisme d'éjection du loquet est bien

en place.

Installation et configuration 39

Équiper le système

1

Poussez le bloc d'alimentation dans le système jusqu'à ce qu'il soit au

même niveau que le châssis et que les verrous des loquets d'éjection.

2

Rabattez la poignée du bloc d'alimentation.

40 Installation et configuration

3

Branchez le câble d'alimentation du châssis sur le bloc d'alimentation.

REMARQUE : la configuration correcte des câbles d'alimentation en CA sur les

connecteurs des unités d'alimentation est présentée ci-dessous.

PSU1 PSU2

1 2 3 4 5 6 7 8 9 10 11 12

PSU1 PSU2

Installation et configuration 41

4

Poussez le plateau dans le système jusqu'à ce qu'il soit au même niveau

que le châssis et que les verrous des loquets d'éjection.

Connexion du clavier, de la souris et du moniteur

Le connecteur situé à l'avant de votre système comporte une icône indiquant

quel câble brancher. Connectez un clavier, une souris ou un moniteur

(facultatif).

42 Installation et configuration

Connexion des câbles d'alimentation

1

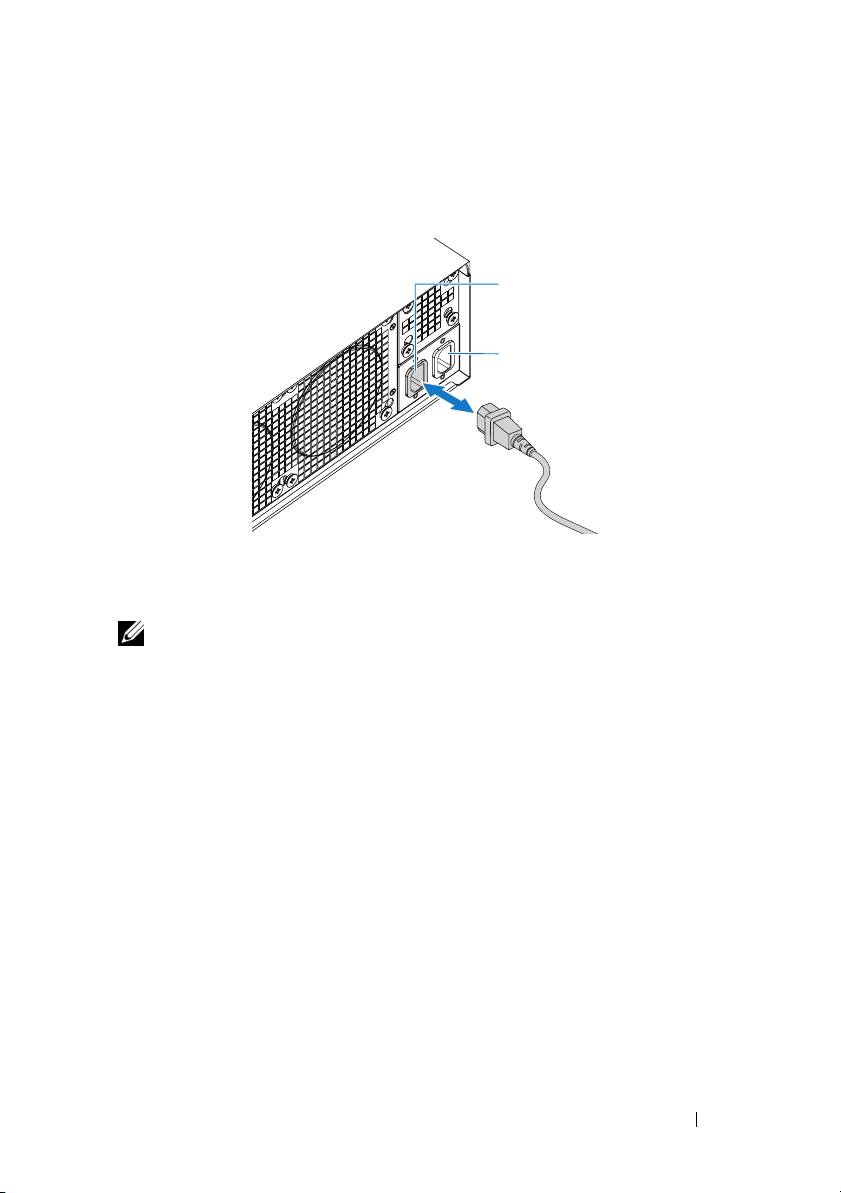

À l'arrière du système, branchez le câble d'alimentation secteur au

connecteur d'alimentation du système.

AC Port 2

AC Port 1

2

Branchez ensuite l'autre extrémité des câbles d'alimentation sur une prise

de courant mise à la terre ou sur une source d'alimentation autonome

(onduleur ou unité de distribution de l'alimentation).

REMARQUE :

le port AC Port 1 alimente l'unité PSU1, tandis que le port AC Port 2

alimente l'unité PSU2. Pour plus d'informations, consultez l'étape 3 de la section

Équiper le système.

Mise sous tension du système

Lorsqu'il est connecté à une source d'alimentation, le système s'allume

automatiquement. Consultez le manuel Using the Baseboard Management

Controller Guide (Guide d'utilisation des contrôleurs de gestion de la carte

mère) à l'adresse support.dell.com/manuals.

Installation et configuration 43

Finalisation de l'installation du système

d'exploitation

Voir la documentation relative à l'installation et à la configuration du système

d'exploitation si vous installez celui-ci pour la première fois. Veillez à installer

le système d'exploitation avant tout élément matériel ou logiciel acheté

séparément.

Systèmes d'exploitation pris en charge

Microsoft Windows Server 2008 R2 Entreprise

Microsoft HPC Server 2008 R2

Microsoft Windows Server 2008 R2 Hyper-V

Red Hat Enterprise Linux 6.0 (64 bits)

Mise à jour 5 de Red Hat Enterprise 5 (64 bits)

Service Pack 1 de SUSE Linux Enterprise Server 11 (64 bits)

Mise à jour 1 de VMware ESX 4.1

Mise à jour 1 de VMware ESXi 4.1 (option Intégrée pour SDHC)

Pack de fonctionnalités 1 de Citrix XenServer 5.6

REMARQUE : pour obtenir les informations les plus récentes sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site support.dell.com.

44 Installation et configuration

Autres informations utiles

AVERTISSEMENT :

voir les informations sur la sécurité et les réglementations

fournies avec votre système. Les informations sur la garantie se trouvent dans ce

document ou dans un document distinct.

Pour obtenir des informations sur les fonctionnalités, le dépannage et le

remplacement des composants du système, consultez le manuel Hardware

Owner’s Manual (Manuel du propriétaire du matériel) à l'adresse

support.dell.com/manuals.

Consultez également le manuel Using the Baseboard Management Controller

Guide (Guide d'utilisation des contrôleurs de gestion de la carte mère) à

l'adresse support.dell.com/manuals.

REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com/manuals et lisez-les en premier, car elles remplacent souvent les

informations que contiennent les autres documents.

Installation et configuration 45

Caractéristiques techniques

Processeur (par carte système)

Type de processeur Famille de produits du processeur

Intel Xeon E3-1200

Bus d'extension (par carte système)

Type de bus PCI-E x8 Gen 2

Logements d'extension Connecteur de carte mezzanine

Mémoire (par carte système)

Architecture DDR3 double canal 1066/1333 sans

tampon

Connecteurs de barrettes de mémoire 4

Capacité des barrettes de mémoire

RAM minimale 2Go

RAM maximale 32 Go

Disques (par carte système)

Disques durs 2,5 pouces SAS 6 Go (4 canaux)

SATA 3 Go (4 canaux)

Disques durs 3,5 pouces SAS 6 Go (2 canaux)

SATA 3 Go (2 canaux)

Connecteurs (par carte système)

Avant

Carte réseau 10/100/1G (RJ45)

2

USB 2.0 (par câble en Y)

2

Vidéo (DB15) (par câble en Y)

1

Vidéo

Type de vidéo AST2050

Mémoire vidéo SDRAM DDR2 8 Mo

46 Caractéristiques techniques

Alimentation

Alimentation secteur (par bloc

d'alimentation)

Puissance

1 400 W

Tensio n

200-240 VCA, 50/60 Hz

Dissipation thermique

55,67 BTU/h max

Courant d'appel maximal

55 A max

Caractéristiques physiques

Hauteur 13 cm (5,1 po)

Largeur 44,7 cm (17,6 po)

Profondeur 75 cm (29,5 po)

Poids (chargé : poids maximal) Configuration à 8 plateaux :

42,4 kg (93,48 lb)

Configuration à 12 plateaux :

48,13 kg (106,11 lb)

Poids (vide) Configuration à 8 plateaux :

27,4 kg (60,41 lb)

Configuration à 12 plateaux :

32,02 kg (70,59 lb)

Caractéristiques techniques 47

Environnement

REMARQUE : pour plus d'informations concernant les mesures environnementales

liées à différentes configurations spécifiques, rendez-vous sur

dell.com/environmental_datasheets.

Température

En fonctionnement

De 10 à 35 °C (de 50 à 95 °F) avec un

gradient thermique maximal de 10 °C (par

heure)

REMARQUE : pour les altitudes supérieures à

900 mètres, la température maximale de

fonctionnement est réduite de C / 300 mètres.

Stockage

De -40 à 65 °C (de -40 à 149 °F) avec un

gradient thermique maximal de 20 °C

par heure

Humidité relative

En fonctionnement

De 20 à 80 % (sans condensation) avec un

gradient d'humidité maximal de 10 %

par heure

Stockage

De 5 à 95 % (sans condensation)

Tolérance maximale aux vibrations

En fonctionnement

0,26 Grms à 5–350 Hz

Stockage

1,87 Grms avec un balayage de 10 à 500 Hz

pendant 15 minutes

Choc maximal

En fonctionnement

Une impulsion de choc de 31 G de chaque

côté du système, pendant 2,6 ms sur l'axe z

positif (système installé dans la position de

fonctionnement)

Stockage

Six chocs consécutifs de 71 G pendant un

maximum de 2 ms sur les axes x, y et z en

positif et négatif (une impulsion de chaque

côté du système).

Six chocs consécutifs sur les axes x, y et z

en positif et négatif (une impulsion de

chaque côté du système) d'impulsion

d'onde carrée de 22 G avec un changement

de vitesse de 508 cm/s

48 Caractéristiques techniques

Environnement (suite)

Altitude

En fonctionnement

-16 à 3 048 m (-50 à 10 000 pieds)

Stockage

-16 à 10 600 m (-50 à 35 000 pieds)

Contaminants en suspension dans l'air

Classe

G1 selon la norme ISA-S71.04-1985

Acoustique

Puissance acoustique (Unités : LwAd-UL, bels)

Inactif si température ambiante de 23

<= 7.0

± 2

°

C

Puissance SPEC à 50 % si température

<= 7.2

ambiante de 23 ± 2

°

C

REMARQUE : LwAd-UL représente le plafond du niveau de puissance acoustique

(LwAd). Il est calculé par ISO 9296 (1988) et mesuré conformément à la réglementation

ISO7779 (1999).

Caractéristiques techniques 49

50 Caractéristiques techniques
