Дякуємо за придбання стаціонарного ПК ASUS Essentio CM6340!
Стаціонарний ПК ASUS Essentio CM6340 відзначається фантастичними робочими характеристиками,
непохитною надійністю та утилітами, які працюють, у першу чергу, для користувача. Всі ці
характеристики зібрані у стильному футуристичному корпусі системи.
ASUS CM6340 153
Українська
Українська
154
Глава 1: Початок експлуатації
Українська
Українська
Ці порти універсальної серійної шини 2.0 - USB 2.0 підключаються до таких
пристроїв USB 2.0 як миша, принтер, сканер, камера, КПК та інші.
Це порт для підключення мікрофона.
Цей порт слугує для підключення навушників або динаміка.
Натисніть цю кнопку, щоб увімкнути комп'ютер.
Натисніть на цю кнопку, щоб вивільнити лоток
оптичного дисководу.
У відсіку є оптичний дисковод.
Вставте підтримувану картку пам’яті до отвору.
Вставте шнур живлення до цього сполучувача.
Вибирайте напругу входу, яка відповідає вимогам системи.
Цей порт призначений для клавіатури PS/2.
Цей порт призначений для сполучувача High-Definition Multimedia Interface (HDMI) і є
сумісним із HDCP для відтворення HD DVD, Blu-ray та іншого захищеного змісту.
Цей порт призначений для будь-яких сумісних із DVI-D пристроїв і є сумісним із HDCP
для відтворення HD DVD, Blu-ray та іншого захищеного змісту.
Українська
Українська
Цей порт призначений для клавіатури
PS/2 або миші.
Ці порти універсальної серійної шини 3.0 - USB 3.0 підключаються до таких
Українська
пристроїв USB 3.0 як миша, принтер, сканер, камера, КПК та інші.
Українська
®
• НЕ ПІДКЛЮЧАЙТЕ клавіатуру/мишу до будь-якого з портів USB 3.0 під час інсталяції ОС Windows
.
• Через обмеження контролера USB 3.0 пристрої USB 3.0 можуть використовуватися лише в ОС
®
Windows
і після інсталяції драйвера USB 3.0.
• Пристрої USB 3.0 можна використовувати лише як пристрої пам'яті.
• Наполегливо радимо підключати пристрої USB 3.0 до портів USB 3.0, щоб Ваші пристрої USB 3.0
краще і швидше працювали.
Це порт для підключення мікрофона.
Цей порт слугує для підключення навушників або динаміка. У
конфігурації з 4, 6 або 8 каналів цей порт працює для виходу переднього динаміка.
Порт для підключення до касетного магнітофону, програвача CD
або DVD та інших джерел аудіо.
Вихід заднього
Вихід заднього
Вихід заднього
Блакитний (Задня панель) Вхід лінії
динаміка
динаміка
динаміка
Вихід переднього
Вихід переднього
Вихід переднього
Зелений (Задня панель) Вихід лінії
навушника
навушника
навушника
Рожевий (Задня панель) Вхід мікрофона Вхід мікрофона Центр басів/Центр Центр басів/Центр
Вихід бокового
Зелений (Передня панель) - - -
динаміка
Інсталюючи карту розширення, зніміть кронштейн отвору
розширення.
Додаткова карта Wi-Fi надає комп'ютеру
можливість підключатися до бездротової мережі.
Цей порт надає можливість гігабітного підключення до локальної мережі (LAN)
через хаб мережі.
ВИМК. Нема зв'язку ВИМК. Підключення 10 Мб/сек.
ОРАНЖЕВИЙ Підключено ОРАНЖЕВИЙ Підключення 100 Мб/сек.
МЕРЕХТИТЬ Діяльність даних ЗЕЛЕНИЙ Підключення 1 Гб/сек.
ASUS CM6340 155
Українська
Українська
156
Глава 1: Початок експлуатації
Українська
Українська
Цей порт - для сумісних із VGA пристроїв, таких як монітор VGA.
Цей порт призначений для миші PS/2.
Через ці отвори здійснюєься вентиляція.
Ця секція розповість про підключення до комп'ютера основних апаратних засобів, таких як зовнішніі
монітор, клавіатура, миша і шнур живлення.
Підключіть монітор до порту виходу дисплею на платі.
1. Підключіть монітор VGA до порту VGA, або монітор DVI-D до порту DVI-D, або монітор HDMI до
порту HDMI на задній панелі компютера.
2. Увімкніть монітор до джерела живлення.
Українська
Українська
Українська
Українська

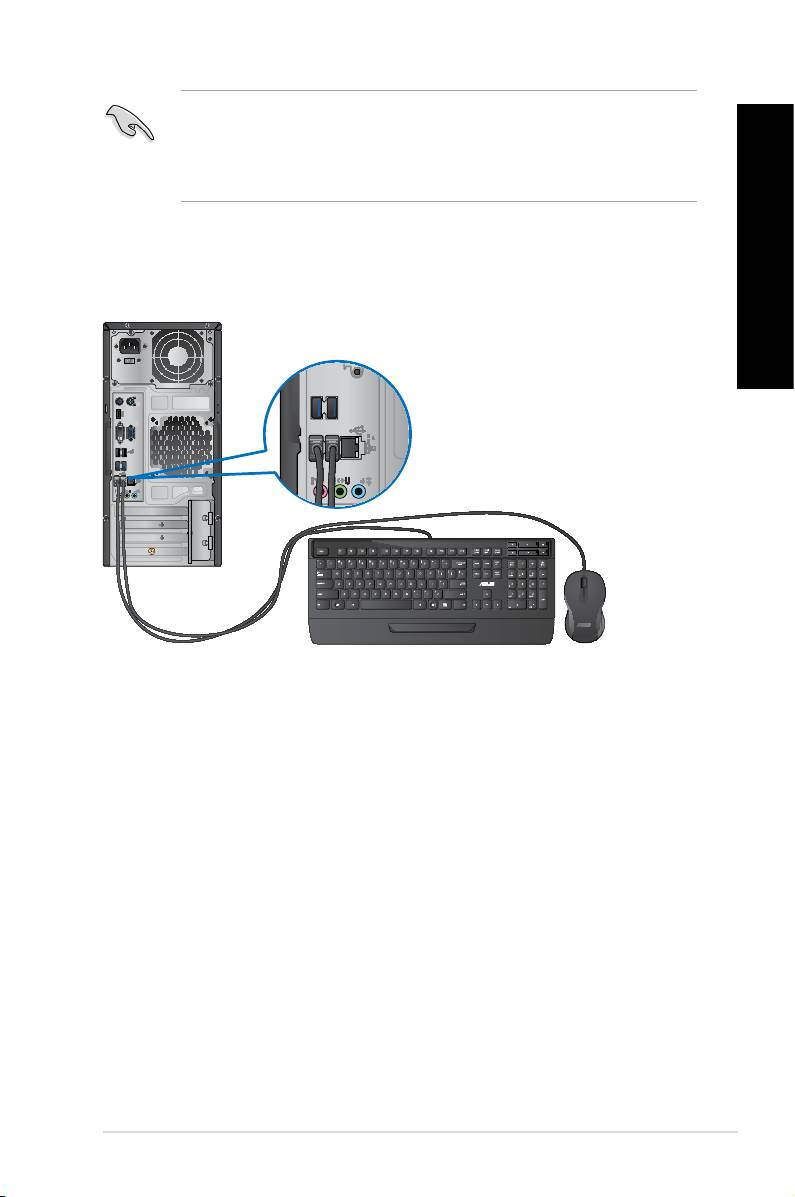

Підключіть клавіатуру USB та мишу USB до портів USB на задній панелі комп'ютера.
ASUS CM6340 157
Українська
Українська
158
Глава 1: Початок експлуатації
Українська
Українська
Підключіть один кінець шнура живлення до сполучувача живлення на задній панелі комп'ютера, а інший
кінець - до джерела живлення.
Українська
Українська
Цей розділ описує увімкнення/вимкнення комп'ютера після його налаштування.
Українська
Українська
1. УВІМКНІТЬ монітор.
2. Натисніть кнопку живлення на комп'ютері.
3. Почекайте, поки операційна система автоматично завантажиться.
1. Закрийте всі працюючі задачі.
®
2. Клацніть по
на робочому столі Windows
.
3. Клацніть по
, щоб вимкнути операційну систему.
