Procedimientos iniciales
con el sistema
FILE LOCATION: J:\DL\DL102196\DTP\UW791st1.fm
DELL CONFIDENTIAL – PRELIMINARY 4/23/10 – FOR PROOF ONLY
Modelo AMP01
FILE LOCATION: J:\DL\DL102196\DTP\UW791st1.fm
Notas, avisos y precauciones
NOTA: una NOTA proporciona información importante que le ayudará a utilizar
mejor el ordenador.
AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida
de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños
materiales, lesiones o incluso la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2007 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin
la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto:
Dell
, el logotipo de
DELL
,
PowerVault
y
Dell OpenManage
son marcas comerciales de Dell Inc.;
Microsoft
,
Windows
y
Windows Server
son marcas comerciales
registradas o bien marcas comerciales de Microsoft Corporation en los Estados Unidos y en otros países;
SUSE
y
NetWare
son marcas comerciales registradas de Novell, Inc. en los Estados Unidos y en otros
países;
Red Hat
y
Enterprise Linux
son marcas comerciales registradas de Red Hat, Inc.;
Intel
e
Intel
XScale
son marcas comerciales registradas de Intel Corporation en los Estados Unidos y en otros países.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo AMP01
Abril de 2010 N/P UW791 Rev. A01
Componentes del sistema
En esta sección se describen los principales componentes de hardware y software
del sistema. También se ofrece información sobre otros documentos que puede
necesitar para instalar el sistema y sobre cómo obtener asistencia técnica.
Características de rendimiento
®
®
• Procesador Intel
XScale
a 667 MHz
• Memoria caché de datos de alta velocidad de 512 MB
Características de escalabilidad
• Capacidad para 15 discos físicos SCSI (SAS) de 3 Gbps de conexión serie
con acoplamiento activo de 1 pulgada.
• Compatibilidad con un máximo de dos alojamientos para almacenamiento
conectados secuencialmente para un total de 45 discos físicos.
• Controladora capaz de admitir sesiones desde 32 iniciadores iSCSI
(16 hosts con conexiones redundantes) de forma simultánea con múltiples
conexiones por sesión. Para obtener más información, consulte el
documento
Dell PowerVault MD Systems Support Matrix
(Tabla de
compatibilidades de sistemas Dell PowerVault MD) en
support.dell.com
.
• Compatibilidad con una amplia gama de servidores. Para obtener
información adicional sobre compatibilidad, consulte el documento
Dell PowerVault MD Systems Support Matrix
(Tabla de compatibilidades
de sistemas Dell PowerVault MD) en
support.dell.com
.
• Compatibilidad con configuraciones de matrices tanto símplex
(una controladora) como dúplex (dos controladoras).
Procedimientos iniciales con el sistema 101
Características de disponibilidad
• Hasta dos módulos de controladora RAID activo/activo (configuración
dúplex) para permitir la administración de sistemas y datos redundantes;
también está disponible la configuración símplex
• Unidad de batería de reserva (BBU) para alimentar la memoria de sistema
(caché) de la controladora RAID para un mínimo de 72 horas en caso
de interrumpirse la alimentación
• Módulos redundantes de refrigeración y fuente de alimentación
de acoplamiento activo para facilitar las reparaciones
Características de capacidad de administración y facilidad
de reparación
• Sistema de almacenamiento eficiente de montaje en rack
• Unidades de acoplamiento activo
• Cuatro sensores para supervisar la temperatura ambiente
• Capacidad de apagado del sistema en caso de exceso de temperatura
• Configuración y supervisión a través del software MD Storage Manager
Sistemas operativos admitidos
El sistema admite los sistemas operativos siguientes:
®
®
• Microsoft
Windows
Storage Server 2003 R2
®
• Microsoft Windows Server
2003 R2 Standard Edition y Enterprise
Edition
• Microsoft Windows Server 2003 Service Pack 1 (SP1) con parches
• Microsoft Windows Server 2003 Service Pack 2 (SP2)
• Microsoft Windows Server XP Professional SP2 (sólo estación
de administración, sin E/S)
®
®
•Red Hat
Enterprise Linux
versión 4.0 con actualización 4
(AS, ES, WS) de 32 y 64 bits (kernel 2.6)
®
•SUSE
Linux Enterprise Server versión 9.0 Service Pack 3
con Intel EM64T (kernel 2.6)
Para obtener más información, consulte el documento Dell PowerVault
MD Systems Support Matrix (Tabla de compatibilidades de sistemas
Dell PowerVault MD) en support.dell.com.
102 Procedimientos iniciales con el sistema
Otra información útil
PRECAUCIÓN: la Guía de información del producto contiene información
importante sobre seguridad y normativas. La información sobre la garantía
puede estar incluida en este documento o constar en un documento aparte.
•En las
Instrucciones de instalación del rack
incluidas con la solución de rack
se describe cómo instalar el sistema en un rack.
•En el
Manual del propietario del hardware
se proporciona información sobre
los componentes del sistema y se describe cómo solucionar problemas
del sistema e instalar o sustituir componentes. Este documento puede
encontrarse en los CD incluidos con el sistema o en
support.dell.com
.
• Los CD que se facilitan con el sistema proporcionan documentación
y herramientas para instalar, configurar y administrar el sistema.
•En
Dell PowerVault MD Systems Support Matrix
(Tabla de compatibili-
dades de sistemas Dell PowerVault MD) de
support.dell.com
se
proporciona información sobre compatibilidad, incluida la configuración
de servidores, sistemas operativos, controladoras, software y hardware.
• Algunas veces, con el sistema se incluyen actualizaciones que describen
los cambios realizados en el sistema, en el software o en la documentación.
NOTA: compruebe si hay actualizaciones en support.dell.com y, si las hay,
léalas antes de proceder a la instalación, puesto que a menudo sustituyen
la información contenida en otros documentos.
• Es posible que se incluyan notas de la versión o archivos Léame para
proporcionar las actualizaciones más recientes relativas al sistema o a
la documentación, o material de consulta técnica avanzada destinado
a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema no
funciona del modo esperado, consulte el
Manual del propietario del hardware
.
Tiene a su disposición el servicio de formación y certificación Dell para
empresas. Para obtener más información, visite
www.dell.com/training
.
Es posible que este servicio no se ofrezca en todas las regiones.
Procedimientos iniciales con el sistema 103
Instalación
PRECAUCIÓN: antes de realizar el procedimiento siguiente, lea y siga las
instrucciones de seguridad y la información importante sobre normativas
incluidas en la Guía de información del producto.
En esta sección se describen los pasos para configurar el sistema por primera vez.
Para obtener más información, consulte la
Guía de instalación
que puede
encontrarse en los CD incluidos con el sistema.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento. Guarde el material
de embalaje por si lo necesita más adelante.
Instalación de los rieles y del sistema en un rack
Después de leer las instrucciones de seguridad incluidas en la documentación
del sistema relativa a la instalación del rack, instale los rieles y el sistema
en el rack. Consulte la documentación de instalación del rack para obtener
instrucciones sobre la instalación del sistema en un rack.
104 Procedimientos iniciales con el sistema

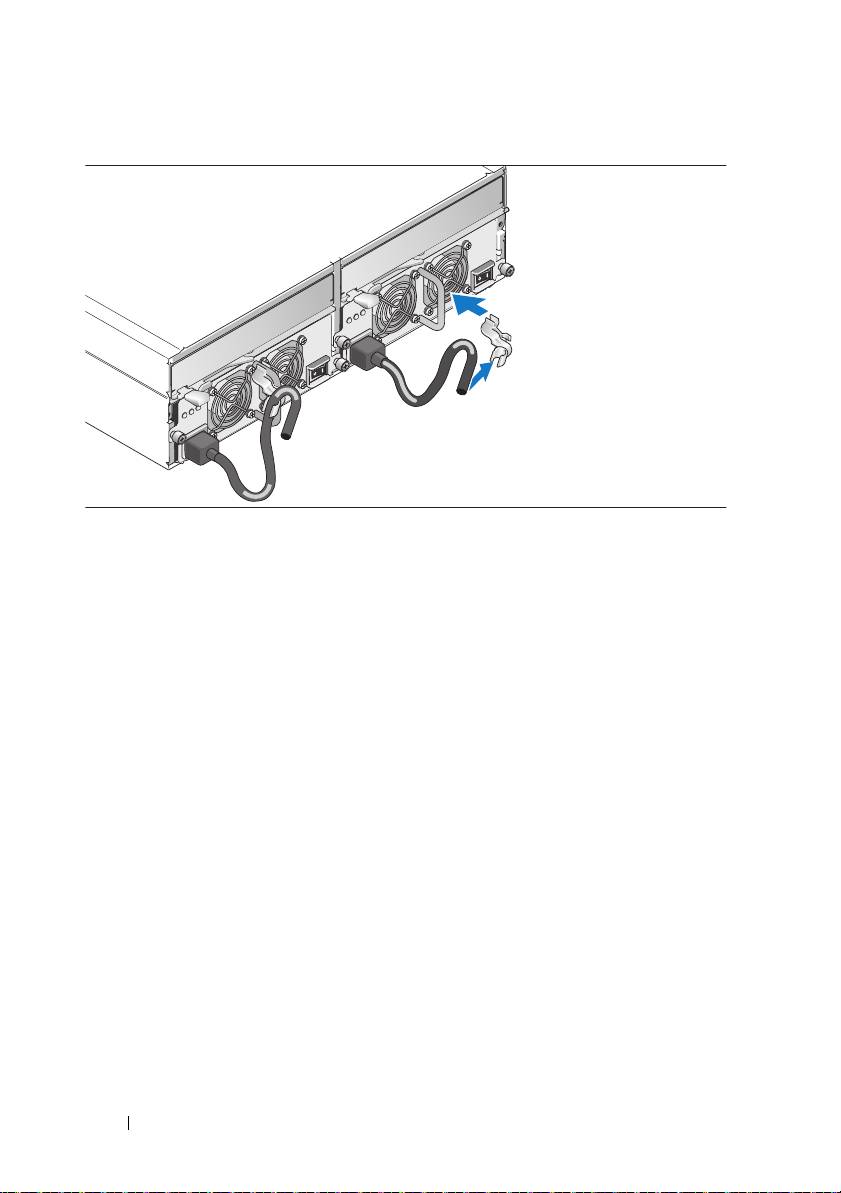

Conexión de los cables de alimentación y del soporte de retención
del cable de alimentación
Conecte los dos cables de alimentación a los módulos de fuente de alimentación/
ventilador de refrigeración.
Sujete el soporte de retención del cable de alimentación al asa de la fuente
de alimentación fijando la abrazadera posterior del soporte a la parte superior
del asa y la abrazadera intermedia a la mitad vertical del asa. Fije el cable de
alimentación del sistema a la abrazadera correspondiente del soporte. Repita
el procedimiento para la segunda fuente de alimentación.
Procedimientos iniciales con el sistema 105
Conecte el extremo opuesto de los cables de alimentación a una toma eléctrica
con conexión a tierra o a otra fuente de energía, como un sistema de alimentación
ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
Cablee los módulos de controladora RAID según las instrucciones proporcionadas
en el
Manual del propietario del hardware
.
106 Procedimientos iniciales con el sistema
Encendido del sistema
Encienda el sistema activando los dos módulos de fuente de alimentación/
ventilador de refrigeración.
Si ha adquirido el embellecedor del sistema opcional, instálelo tras encender
el sistema. Introduzca el extremo derecho del embellecedor en el asa frontal
derecha del sistema y luego presione el extremo izquierdo del embellecedor
contra el sistema hasta que quede asentado en su lugar.
Procedimientos iniciales con el sistema 107
Especificaciones
Discos
Discos físicos Hasta 15 discos físicos SAS de acopla-
miento activo de 1 x 3,5 pulgadas (3 Gbps).
Consulte el archivo Léame del sistema para
ver las capacidades de disco admitidas.
Módulos de controladora RAID
Controladoras RAID iSCSI • Dos controladoras activo/activo
de acoplamiento activo (o una
controladora en modo símplex)
• 512 MB de caché por controladora
• Configuraciones símplex o dúplex
• Un sensor de temperatura por
controladora
Conectores del panel posterior de la controladora RAID
Puertos iSCSI (por controladora RAID) • Un conector de puerto 0 iSCSI
100/1000 BASE-T “de entrada”
para conectar hosts
• Un conector de puerto 1 iSCSI
100/1000 BASE-T “de entrada”
para conectar hosts adicionales
Puerto de expansión SAS
Un conector de puerto SAS “de salida” de
(por controladora RAID)
3,0 Gbps para expansión a un alojamiento
adicional
Conector de depuración
Un miniconector DIN de 6 patas
(por controladora RAID)
Puerto de administración
Una conexión 10/100 BASE-T para
(por controladora RAID)
la administración fuera de banda
del alojamiento
108 Procedimientos iniciales con el sistema
Placa de plano posterior
Conectores • 15 conectores de disco físico SAS
• Dos conectores de módulo de fuente de
alimentación/ventilador de refrigeración
• Dos conjuntos de conectores de
controladora RAID (seis conectores
cada controladora)
• Un conector del panel de control
para LED frontales
Sensores Dos sensores de temperatura
Indicadores LED
Panel frontal • Un indicador LED de dos colores
de estado del sistema
• Dos indicadores LED de un solo color
(uno para alimentación; otro para no
funcionamiento)
Portaunidades de disco físico • Un LED de actividad de un solo color
• Un indicador LED de estado de
dos colores por disco
Controladora RAID Los siguientes LED de un solo color:
• Fallo de batería
• Caché activa
• Fallo de controladora
• Alimentación de controladora
• Enlace Ethernet
• Actividad de Ethernet
• Fallo de SAS de salida/SAS de salida
activo
• Fallo de iSCSI In (2)
• iSCSI In activo (2)
Módulo de fuente de alimentación/
Tres indicadores LED de estado para
ventilador de refrigeración
el estado de la fuente de alimentación,
los fallos de la fuente de alimentación/
ventilador y el estado de CA
Procedimientos iniciales con el sistema 109
Fuentes de alimentación
Potencia 488 W continuos como máximo;
pico de 550 W
Voltaje 100–240 V nominal (90–264 V real)
Frecuencia 47-63 Hz
Amperaje 7,2 A a 100 V; 3,6 A a 200 V
Alimentación del disco físico disponible (por ranura)
Consumo de energía admitido
Hasta 1,3 A a +12 V
para el disco físico
Hasta 1,5 A a +5 V
Características físicas
Altura 13,11 cm
Anchura 44,63 cm
Profundidad 48,01 cm
Peso (configuración máxima) 35,37 kg
Especificaciones ambientales (alojamiento)
NOTA: para obtener información adicional sobre medidas ambientales relativas a
configuraciones de sistema específicas, vaya a dell.com/environmental_datasheets.
Temperatura
En funcionamiento De 10 a 35 °C
En almacenamiento De –40 a 65 °C
Humedad relativa
En funcionamiento Del 5 al 80% (sin condensación)
En almacenamiento Del 5 al 95% (sin condensación)
Altitud
En funcionamiento De –16 a 3 048 m
En almacenamiento De –16 a 10 600 m
BTU por hora 1 430 (máximo)
110 Procedimientos iniciales con el sistema
Especificaciones ambientales (unidad de batería de reserva [BBU])
NOTA: para obtener información adicional sobre medidas ambientales relativas a
configuraciones de sistema específicas, vaya a dell.com/environmental_datasheets.
Alimentación de entrada máxima • +12 V CC +/–5% a 1 A
• +3,3 V CC +/–5% a 150 mA
• Intervalo de temperaturas de
funcionamiento: de 5 a 35 °C
Voltaje de salida regulado desde la BBU • +2,5 V CC +/–3% a 20 mA hasta
120 mA
• Intervalo de temperaturas de
funcionamiento: de 5 a 45 °C
Tiempo de retención mínimo
72 horas para DIMM DDR-I de 512 MB,
(expectativas de vida)
2,5 V a 120 mA
Intervalo de temperaturas de trabajo
• De 5 a 35 °C
(bulbo seco)
• Temperatura máxima de bulbo seco
reducida en 3,3 °C por cada 1 000 m
por encima de 500 m
Intervalo de humedad relativa de trabajo Del 5 al 90% sin condensación
Intervalo de temperaturas de
• De –10 a 45 °C durante 3 meses como
almacenamiento (bulbo seco)
máximo
• Temperatura máxima de bulbo seco
reducida en 3,3 °C por cada 1 000 m
por encima de 500 m
Intervalo de temperaturas de transporte
De –20 a 60 °C durante 1 semana como
(bulbo seco)
máximo
Intervalo de humedad en
Humedad relativa del 5 al 95%
almacenamiento y transporte
Gradiente de temperatura máxima
1 °C por minuto a un máximo de 20 °C
de almacenamiento y transporte
por hora
Gradiente de humedad máxima
Humedad relativa del 30% por hora
de almacenamiento y transporte
Procedimientos iniciales con el sistema 111
112 Procedimientos iniciales con el sistema
