Dell PowerVault MD3000i: Guide de mise en route

FILE LOCATION: J:\DL\DL102196\DTP\UW791ft1.fm

Remarques, avis et précautions

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte

de données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

Les informations contenues dans ce document peuvent être modifiées sans préavis.

© 2007 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell, le logo DELL, PowerVault et Dell OpenManage sont

des marques de Dell Inc. ; Microsoft, Windows et Windows Server sont des marques ou des marques

déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; SUSE et NetWare sont

des marques déposées de Novell, Inc. aux États-Unis et dans d'autres pays ; Red Hat et Enterprise

Linux sont des marques déposées de Red Hat, Inc. ; Intel et Intel XScale sont des marques déposées

de Intel Corporation aux États-Unis et dans d'autres pays.

Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent

aux sociétés propriétaires de ces marques et de ces noms ou à leurs produits. Dell Inc. décline tout

intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

Modèle AMP01

Avril 2010 N/P UW791 Rév. A01

Caractéristiques du système

Cette section décrit les principales caractéristiques du système sur le plan

matériel et logiciel. Elle contient également des informations sur les autres

documents utiles à la configuration du système et sur l'obtention d'assistance

technique.

Performances

®

®

• Processeur Intel

XScale

cadencé à 667 MHz.

• Mémoire cache de données à haut débit de 512 Mo.

Évolutivité

• Possibilité d'installer 15 disques physiques SAS (Serial-Attached SCSI)

à 3,0 Gbps (disques de 1 pouce enfichables à chaud).

• Prise en charge d'un maximum de deux châssis de stockage reliés en série

(soit un total de 45 disques physiques).

• Contrôleur pouvant assurer la prise en charge simultanée des sessions

de 32 initiateurs iSCSI (16 systèmes hôtes avec connexions redondantes),

avec plusieurs connexions par session. Pour plus d'informations, reportez-

vous au document

Dell PowerVault MD Systems Support Matrix

(Matrice

de support des systèmes Dell PowerVault MD). Ce guide est disponible

sur le site

support.dell.com

.

• Prise en charge d'une vaste gamme de serveurs. Pour plus d'informations

sur le support, reportez-vous au document

Dell PowerVault MD Systems

Support Matrix

(Matrice de support des systèmes Dell PowerVault MD).

Ce guide est disponible sur le site

support.dell.com

.

• Prise en charge des baies configurées en simplex (un seul contrôleur)

ou en duplex (deux contrôleurs).

Guide de mise en route 31

Disponibilité

• Jusqu'à deux contrôleurs RAID actif/actif (configuration en duplex)

permettant la mise en redondance des données et des fonctions de gestion

du système ; configuration en simplex également disponible.

• Unité de batterie de sauvegarde (BBU) permettant d'alimenter la mémoire

système du contrôleur RAID (mémoire cache) pendant au moins

72 heures en cas de coupure de courant.

• Blocs d'alimentation et modules de refroidissement redondants et

enfichables à chaud, combinés en un seul bloc pour faciliter la mainte-

nance du système.

Facilité de gestion et de maintenance

• Conception optimisée pour un montage en rack.

• Lecteurs enfichables à chaud.

• Quatre capteurs assurant le contrôle des températures ambiantes.

• Fonction de coupure en cas de surchauffe.

• Configuration et contrôle via le logiciel MD Storage Manager.

Systèmes d'exploitation pris en charge

Le système prend en charge les systèmes d'exploitation suivants :

®

®

• Microsoft

Windows

Storage Server 2003 R2

®

• Microsoft Windows Server

2003 R2 Standard Edition et Enterprise

Edition

• Microsoft Windows Server 2003 Service Pack 1 (SP1) avec correctifs

• Microsoft Windows Server 2003 Service Pack 2 (SP2)

• Microsoft Windows Server XP Professionnel SP2 (station de gestion

uniquement, sans connexions d'E/S)

®

®

•Red Hat

Enterprise Linux

V4.0 avec Update 4 (AS, ES, WS),

32 bits et 64 bits (noyau 2.6)

®

•SUSE

Linux Enterprise Server V9.0 Service Pack 3 avec Intel EM64T

(noyau 2.6)

Pour plus d'informations, reportez-vous au document

Dell PowerVault MD

Systems Support Matrix

(Matrice de support des systèmes Dell PowerVault MD).

Ce guide est disponible sur le site

support.dell.com

.

32 Guide de mise en route

Autres informations utiles

PRÉCAUTION : Le document Product Information Guide (Guide d'informations

sur le produit) contient d'importantes informations se rapportant à la sécurité

et aux réglementations. Les informations sur la garantie se trouvent soit dans

ce document, soit à part.

• Le document

Rack Installation Instructions

(Instructions d'installation

du rack) fourni avec le rack indique comment procéder à l'installation

du système.

• Le document

Hardware Owner's Manual

(Manuel du propriétaire) contient

des informations sur les caractéristiques du système, ainsi que des instruc-

tions relatives au dépannage et à l'installation ou au remplacement de

composants. Il se trouve sur les CD fournis avec le système et sur le site

support.dell.com

.

• Les CD fournis avec le système contiennent des documents et des outils

relatifs à l'installation, la configuration et la gestion du système.

• Le document

Dell PowerVault MD Systems Support Matrix

(Matrice de

support des systèmes Dell PowerVault MD) contient des informations de

compatibilité sur les serveurs, les systèmes d'exploitation, les contrôleurs,

les logiciels et le matériel. Vous pouvez vous le procurer sur le site

support.dell.com

.

• Des mises à jour sont parfois fournies avec le système. Elles décrivent les

modifications apportées au système, aux logiciels ou à la documentation.

REMARQUE : Vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com et lisez-les en premier, car elles remplacent souvent les

informations contenues dans les autres documents.

• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ;

ils contiennent des mises à jour apportées au système ou à la documen-

tation, ou des documents de référence technique avancés destinés aux

utilisateurs expérimentés ou aux techniciens.

Guide de mise en route 33

Obtention d'assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système

ne réagit pas comme prévu, consultez le document

Hardware Owner's Manual

(Manuel du propriétaire).

Des formations et certifications Dell Enterprise sont disponibles. Pour plus

d'informations, consultez le site

www.dell.com/training

. Ce service n'est

disponible que dans certains pays.

Installation

PRÉCAUTION : Avant de commencer la procédure suivante, lisez et appliquez

les consignes concernant la sécurité et les réglementations, que vous trouverez

dans le document Product Information Guide (Guide d'informations sur le produit).

Cette section décrit les étapes à exécuter lors de la configuration initiale

du système. Pour obtenir des informations plus détaillées, reportez-vous

au document

Installation Guide

(Guide d'installation) fourni sur les CD livrés

avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément. Conservez

les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

34 Guide de mise en route

Installation des rails et du système dans un rack

Commencez par lire les consignes de sécurité qui se trouvent dans la documen-

tation d'installation du rack, puis installez les rails et le système dans le rack.

Consultez la documentation d'installation du rack pour obtenir les instructions

appropriées.

Guide de mise en route 35

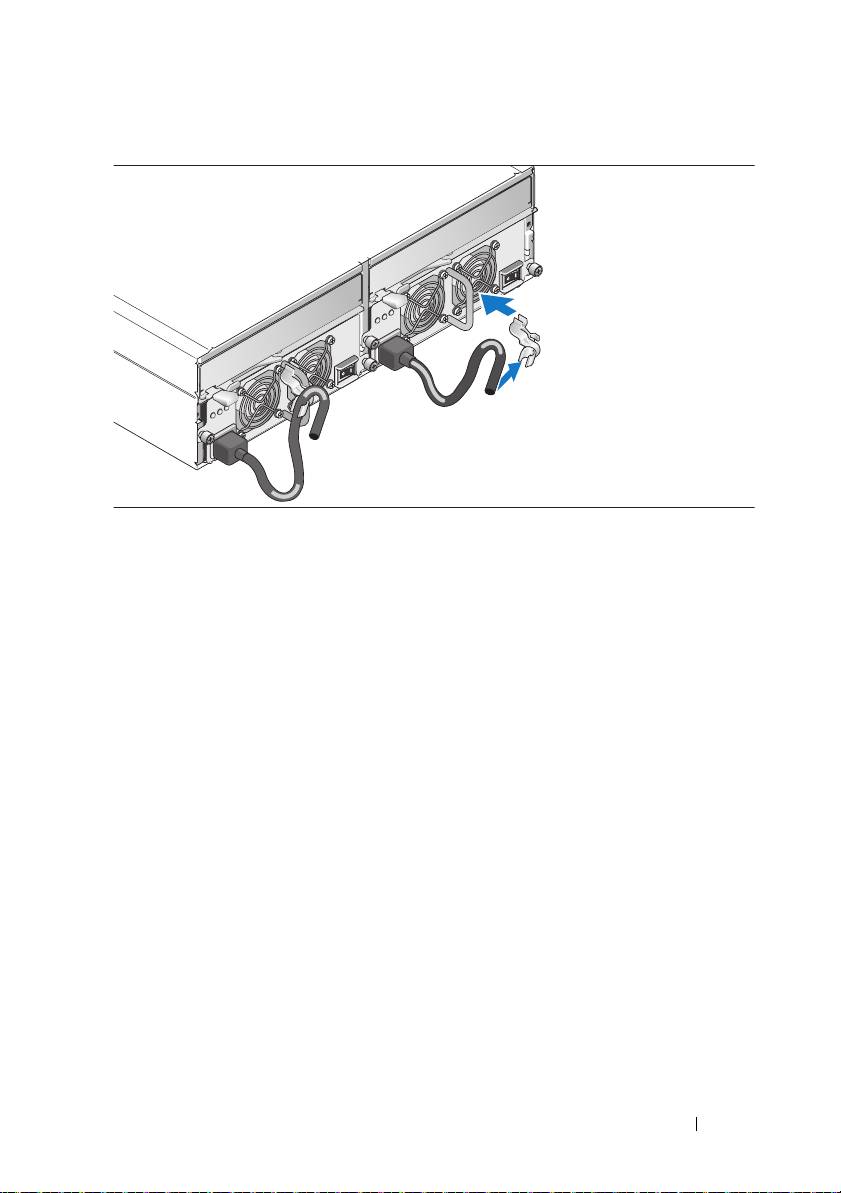

Branchement des câbles d'alimentation et installation des supports

Branchez les deux câbles d'alimentation sur les modules de ventilation/

alimentation.

Installez l'un des supports correspondants. Pour ce faire, emboîtez les clips supé-

rieur et intermédiaire du support sur le haut et sur le milieu de la poignée de

fixation. Insérez ensuite le câble d'alimentation dans l'attache. Recommencez

cette procédure pour le second bloc d'alimentation.

36 Guide de mise en route

Branchez l'autre extrémité des câbles d'alimentation sur une prise de courant mise

à la terre ou sur une source d'alimentation autonome (onduleur ou module PDU).

Câblez les contrôleurs RAID en suivant les instructions du guide

Hardware

Owner's Manual

(Manuel du propriétaire).

Guide de mise en route 37

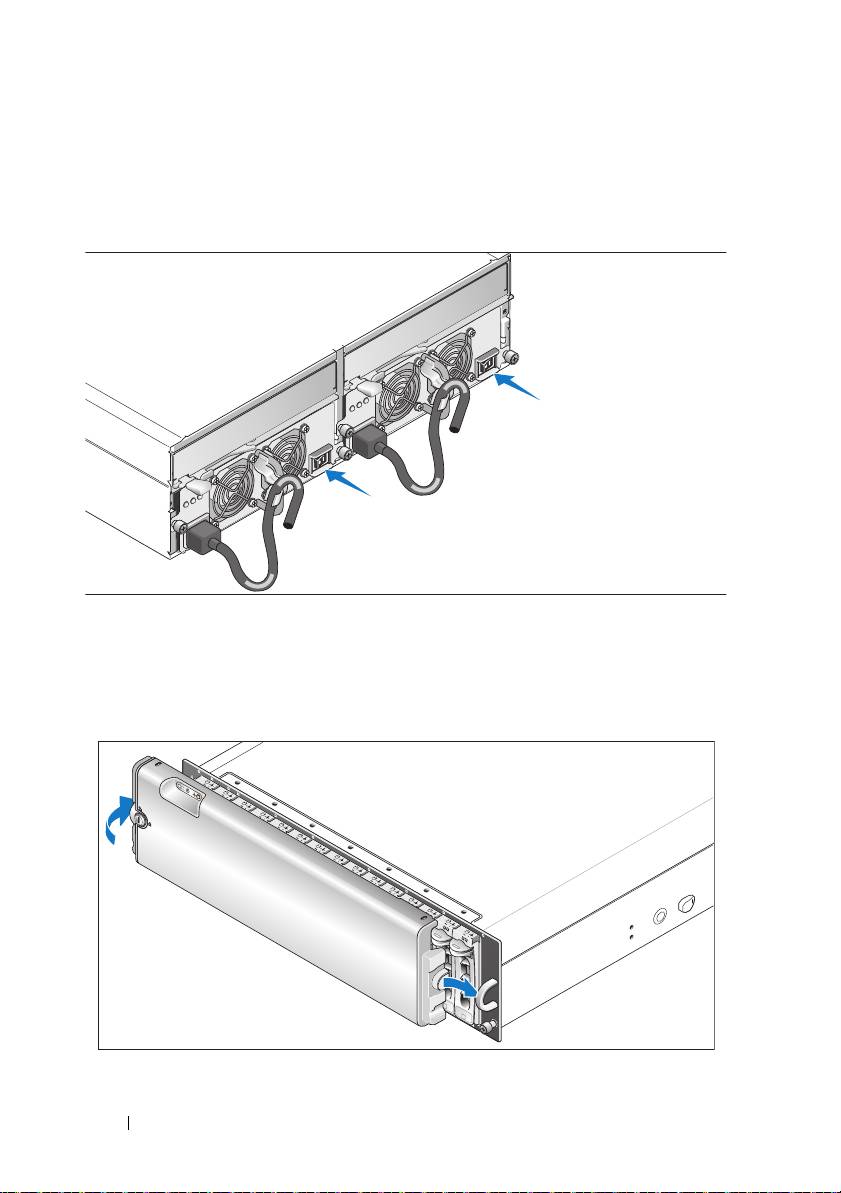

Mise sous tension du système

Mettez le système sous tension en allumant les deux modules de ventilation/

alimentation.

Si vous avez acheté le cadre en option, installez-le une fois le système allumé.

Pour ce faire, insérez le côté droit du cadre dans la poignée de droite située à

l'avant du système, puis appuyez sur le côté gauche du cadre jusqu'à ce qu'il

s'emboîte sur le système.

38 Guide de mise en route

Spécifications

Disques

Disques physiques Jusqu'à 15 disques physiques SAS

enfichables à chaud de 1 x 3,5 pouces

(3,0 Gbps). Consultez le fichier Readme

pour savoir quelles sont les capacités de

disques prises en charge.

Contrôleurs RAID

Contrôleurs RAID iSCSI

• Deux contrôleurs actif/actif enfichables

à chaud (ou un seul en mode simplex)

• 512 Mo de mémoire cache par

contrôleur

• Configurations en simplex ou en duplex

• Un capteur de température par

contrôleur

Connecteurs de contrôleur RAID sur le panneau arrière

Ports iSCSI (pour chaque

• Un connecteur iSCSI 100/1000 BASE-T

contrôleur RAID)

(port 0 “In”) pour la connexion des

systèmes hôtes

• Un connecteur iSCSI 100/1000 BASE-T

(port 1 “In”) pour la connexion de

systèmes hôtes supplémentaires

Port d'extension SAS

Un connecteur SAS à 3 Gbps (port “Out”)

(pour chaque contrôleur RAID)

pour l'ajout d'un châssis supplémentaire

Connecteur de débogage

Un connecteur mini-DIN à 6 broches

(pour chaque contrôleur RAID)

Port de gestion

Une connexion 10/100 BASE-T pour

(pour chaque contrôleur RAID)

la gestion hors bande du châssis

Guide de mise en route 39
