Dell PowerEdge T300: Rozpoczęcie pracy z systemem
Rozpoczęcie pracy z systemem: Dell PowerEdge T300
Dell™ PowerEdge™
Systemy T300
Rozpoczęcie pracy
z systemem
Uwagi, ostrzeżenia i przestrogi
UWAGA: UWAGA oznacza ważną informację, która pomoże lepiej
wykorzystać komputer.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
sprzętu lub utraty danych i informuje o sposobie uniknięcia problemu.
PRZESTROGA: PRZESTROGA wskazuje na możliwość zaistnienia
sytuacji niebezpiecznej, której skutkiem mogą być uszkodzenia
sprzętu, obrażenia ciała lub śmierć.
____________________
Informacje zamieszczone w tym dokumencie mogą zostać zmienione bez uprzedzenia.
© 2007 Dell Inc. Wszelkie prawa zastrzeżone.
Zabrania się powielania w jakiejkolwiek postaci bez pisemnej zgody firmy Dell Inc.
Znaki towarowe użyte w niniejszym tekście: Dell, logo DELL, PowerEdge i OpenManage to
znaki towarowe firmy Dell Inc.; Intel, Celeron i Xeon są zarejestrowanymi znakami towarowymi
a Core jest znakiem towarowym firmy Intel Corporation; Microsoft, Windows i Windows Server są
zarejestrowanymi znakami towarowymi firmy Microsoft Corporation; Red Hat i Red Hat Enterprise
Linux są zarejestrowanymi znakami towarowymi firmy Red Hat, Inc.; SUSE jest zarejestrowanym
znakiem towarowym firmy Novell, Inc.
W niniejszym tekście mogą występować inne znaki towarowe i nazwy handlowe odnoszące się
zarówno do podmiotów mających prawo do tych znaków i nazw, jak i do ich produktów. Dell Inc.
nie zgłasza roszczeń do innych znaków i nazw handlowych poza swoimi.
Model MMU
Grudzień 2007 Nr ref. GX659 Wersja A00
Funkcje systemu
Ta sekcja opisuje najważniejsze cechy sprzętu i oprogramowania wchodzącego
w skład systemu. Dostarcza ona również informacji o innych dokumentach
niezbędnych podczas konfiguracji systemu oraz informuje o sposobie uzyskania
pomocy technicznej.
Sprzęt i funkcje oprogramowania zainstalowane w zestawie komputerowym:
•
Jeden z procesorów:
®
®
–
Jednordzeniowey procesor Intel
Celeron
445
®
–
Dwurdzeniowy procesor Intel
Core™2 Duo E6305/E6405
®
®
–
Czterordzeniowy procesor Intel
Xeon
X3323/X3353/X3363
UWAGA: Informacje dotyczące procesora można znaleźć używając
programu konfiguracji systemu. Patrz „Korzystanie z programu
konfiguracji systemu” w Podręczniku użytkownika sprzętu.
•
Jedno- lub dwuszeregowe moduły pamięci DDR2 o minimalnej pojemności
512 MB i częstotliwości 667 MHz z ECC, z możliwością rozszerzenia do
pojemności maksymalnie 24 GB poprzez zainstalowanie modułów 512 MB,
1 GB, 2 GB lub 4 GB w sześciu gniazdach modułów pamięci na płycie
systemowej.
•
Następujące gniazda rozszerzeń:
–
Jedno gniazdo PCIe x4 ze złączem x8 (jeśli dostępna jest karta
DRAC card, należy ją zainstalować w tym gnieździe)
–
Jedno gniazdo PCIe x4
–
Dwa gniazda PCIe x8
–
Jedno 64-bitowe gniazdo o częstotliwości 133 MHz PCI-X
(i napięciu 3,3 V)
•
Dwa zintegrowane porty Gigabit Ethernet NIC ports, o prędkości transmisji
danych 10 Mb/s, 100 Mb/s lub 1000 Mb/s, obsługujące sieć IPMI 2,0 oraz
Wake-on-LAN.
Rozpoczęcie pracy z systemem 73
•
Siedem złączy kompatybilnych z USB 2,0 (dwa z przodu, cztery z tyłu
i jedno wewnętrzne) obsługujących napęd dyskietek, napęd CD-ROM,
klawiaturę, mysz lub napęd USB typu flash.
•
Zintegrowany moduł TPM (Trusted Platform Module) w wersji 1.2
wykorzystywany w celu zabezpieczenia danych, służący do generowania
i przechowywania kluczy kryptograficznych oraz haseł i certyfikatów
cyfrowych (niedostępny w Chinach).
•
Zintegrowany kontroler grafiki ATI ES1000 SVGA obsługujący grafikę
w kolorach rzeczywistych w następujących rozdzielczościach: 640 x 480,
800 x 600, 1024 x 768, 1280 x 1024 i 1600 x 1200.
•
Obwód zarządzania systemami monitorujący krytyczne napięcia
w systemie i prędkości wentylatora. Obwody zarządzania systemami
pracują w połączeniu z oprogramowaniem do zarządzania systemami.
•
Standardowy kontroler BMC z dostępem szeregowym.
•
Złącza umieszczone na panelu tylnym obejmują jedno złącze szeregowe,
złącze karty grafiki, cztery złącza USB i dwa złącza kart NIC.
•
Dwie 5,25-calowe wnęki na napęd DVD-ROM, napęd typu kombo
CDRW/DVD lub napęd taśmy archiwizacyjnej.
UWAGA: Urządzenia DVD są przeznaczone tylko dla danych.
•
Jedna 3,5-calowa wnęka na napęd stacji dyskietek.
•
Obsługa następujących konfiguracji wewnętrznych dysków twardych:
–
Maksymalnie cztery wewnętrzne 3,5-calowe dyski twarde SATA
ze zintegrowanymi kontrolerami napędu.
–
Maksymalnie cztery wewnętrzne, 3,5-calowe, podłączane szeregowo
dyski twarde SCSI (SAS) z opcjonalną kartą kontrolera SAS lub płytą
montażową.
UWAGA: Podłączanie w trakcie pracy systemu jest możliwe wyłącznie
wtedy, gdy dyski SATA lub SAS są podłączone do opcjonalnej karty
kontrolera SAS lub płyty montażowej. Obydwie opcje wymagają
konfiguracji płyty montażowej.
74 Rozpoczęcie pracy z systemem
•
Opcjonalny kontroler zdalnego dostępu (DRAC 5) do zdalnego zarządzania
systemami. Ta opcja wymaga specjalistycznego gniazda PCI (#1).
•
Zasilacz 490 W. Dostępny także z opcjonalnym zasilaczem nadmiarowym
528 W.
Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji
„Spcfykiacje techniczne”.
System zawiera następujące oprogramowanie:
•
Program do konfiguracji systemu umożliwiający szybkie obejrzenie i zmianę
informacji o konfiguracji systemu. Więcej informacji o tym programie
znaleźć można w rozdziale „Korzystanie z programu konfiguracji systemu”
w
Podręczniku użytkownika sprzętu.
•
Udoskonalone funkcje zabezpieczeń, obejmujące hasło systemu i hasło
konfiguracji, dostępne poprzez program konfiguracji systemu.
•
Diagnostyka systemu umożliwiająca ocenę elementów systemu
oraz urządzeń. Więcej informacji na temat diagnostyki systemu znaleźć
można w rozdziale „Uruchamianie diagnostyki systemu” w
Podręczniku
użytkownika sprzętu.
•
Sterowniki grafiki umożliwiające wyświetlanie wielu popularnych aplikacji
w trybach wysokiej rozdzielczości.
•
Sterowniki napędów SATA lub SAS pozwalające na komunikację systemu
operacyjnego z urządzeniami podłączonymi do zintegrowanego podsystemu
SATA lub SAS. Więcej informacji na temat tych sterowników można znaleźć
w sekcji „Instalowanie napędów” w
Podręczniku użytkownika sprzętu
.
•
Oprogramowanie do zarządzania systemami oraz dyski CD z dokumentacją.
Rozpoczęcie pracy z systemem 75
Obsługiwane systemy operacyjne
Na tym komputerze możliwe jest zainstalowanie następujących systemów
operacyjnych:
®
®
•
Microsoft
Windows Server
2003 R2, wersje Standard oraz Enterprise
(32 bity x86)
•
Microsoft Windows Server 2003 R2, wersje Standard oraz Enterprise x64
•
Microsoft Windows Server 2003, wersje Standard oraz Web (32 bity x86)
•
Microsoft Windows Server 2003, wersje Standard oraz Enterprise x64
•
Microsoft Windows Small Business Server 2003 R2, wersje Standard
i Premium (32 bity x86)
UWAGA: Windows Server 2008 wymaga napędu startowego DVD
w celu instalacji nośników kopii zapasowych systemu operacyjnego.
•
Microsoft Windows Server 2008, wersje Standard oraz Web (32 bity x86)
•
Microsoft Windows Server 2008, wersje Standard, Enterprise oraz Web x64
•
Microsoft Windows Small Business Server 2008, wersje Standard
i Premium x64
®
®
•
Red Hat
Enterprise Linux
ES (wersja 4) (x86)
•
Red Hat Enterprise Linux ES (wersja 4) (x86_64)
•
Red Hat Enterprise Linux ES (wersja 5) (x86)
•
Red Hat Enterprise Linux ES (wersja 5) (x86_64)
®
•
SUSE
Linux Enterprise Server 9 (SP4) (x86_64)
®
UWAGA: SUSE
Linux Enterprise Server 9, przed SP4, nie obsługuje
napędów optycznych SATA. Instalacja musi być wykonana za pomocą
innych metod, takich jak USB CDROM.
•
SUSE Linux Enterprise Server 10 (x86_64)
76 Rozpoczęcie pracy z systemem
Inne przydatne informacje
PRZESTROGA: Przewodnik z informacjami o produkcie zawiera
ważne wskazówki dotyczące bezpieczeństwa oraz przepisy prawne.
Informacje dotyczące gwarancji mogą być zamieszczone w tym
dokumencie lub dostarczone jako oddzielny dokument.
•
Podręcznik użytkownika sprzętu
zawiera informacje o funkcjach systemu
i opis sposobów rozwiązywania problemów zaistniałych podczas
użytkowania systemu, a także instrukcje dotyczące instalacji lub wymiany
elementów systemu.
Podręcznik użytkownika sprzętu
jest dostępny na
płycie CD dostarczonej wraz z systemem lub na stronie internetowej
support.dell.com
.
•
Płyta CD dołączona do systemu zawiera dokumentację i narzędzia
do konfiguracji systemu oraz zarządzania nim.
•
Dokumentacja dołączona do oprogramowania do zarządzania systemem
opisuje funkcje, wymagania instalacyjne i podstawowe działanie
oprogramowania.
•
Dokumentacja systemu operacyjnego opisuje, w jaki sposób zainstalować
(w razie konieczności), skonfigurować oraz użytkować oprogramowanie
systemu operacyjnego.
•
Dokumentacja elementów sprzętu komputerowego zakupionych osobno
zawiera niezbędne informacje dotyczące konfiguracji i instalacji tych opcji.
•
Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany
w oprogramowaniu systemowym i/lub dokumentacji.
UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe
aktualizacje na stronie support.dell.com i czytać informacje
o aktualizacjach, ponieważ często pojawiają się one tam
wcześniej niż w innych dokumentach.
•
Dane o wersji lub pliki readme mogą być dołączone do systemu w celu
dostarczenia informacji o uaktualnieniach wprowadzonych w ostatniej chwili
do systemu, dokumentacji lub zaawansowanych technicznie materiałów
referencyjnych, przeznaczonych dla doświadczonych użytkowników lub
personelu technicznego.
Rozpoczęcie pracy z systemem 77
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumiesz procedur opisanych w tym podręczniku lub jeśli system
nie działa zgodnie z oczekiwaniami, zapoznaj się z
Podręcznikiem użytkownika
sprzętu
.
Dostępne są również szkolenia i certyfikaty firmy Dell Enterprise – proszę
odwiedzić stronę internetową
www.dell.com/training
w celu uzyskania dalszych
informacji. Ta usługa może nie być dostępna we wszystkich lokalizacjach.
Instalacja i konfiguracja
PRZESTROGA: Przed wykonaniem poniższej procedury należy
przeczytać instrukcje dotyczące bezpieczeństwa oraz ważne
informacje prawne zamieszczone w Przewodniku z informacjami
oprodukcie i zastosować się do nich.
Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania
systemu po raz pierwszy.
PRZESTROGA: Montaż podstawki jest niezbędny do zapewnienia
stabilnego oparcia dla zestawu komputerowego. Niezamontowanie
podstawki stwarza ryzyko przewrócenia się zestawu, co grozi
obrażeniami ciała lub uszkodzeniem sprzętu.
PRZESTROGA: Za każdym razem, gdy konieczne jest podniesienie
systemu, należy skorzystać z pomocy drugiej osoby. Aby uniknąć
obrażeń, nie należy próbować podnosić systemu samodzielnie.
Rozpakowanie zestawu komputerowego
Rozpakuj komputer i zidentyfikuj jego poszczególne elementy.
Zachowaj wszystkie opakowania na wypadek, gdyby były później potrzebne.
Przeczytaj instrukcje dotyczące montowania podstawki stabilizującej
w dokumentacji dołączonej do zestawu komputerowego.
78 Rozpoczęcie pracy z systemem
Podłączanie klawiatury, myszy i monitora
Podłącz klawiaturę, mysz i monitor (opcjonalnie).
Złącza w tylnej części systemu oznaczone są ikonami, wskazującymi kabel
który należy podłączyć do złącza. Należy upewnić się, że śruby na złączu kabla
monitora są dokręcone (o ile występują).
Podłączanie do zasilania
Podłącz kable zasilania do komputera.
Teraz podłącz drugą końcówkę kabla do uziemionego gniazdka elektrycznego
lub innego źródła zasilania, np. do zasilacza bezprzerwowego (UPS) lub jednostki
rozdziału zasilania (PDU).
Rozpoczęcie pracy z systemem 79

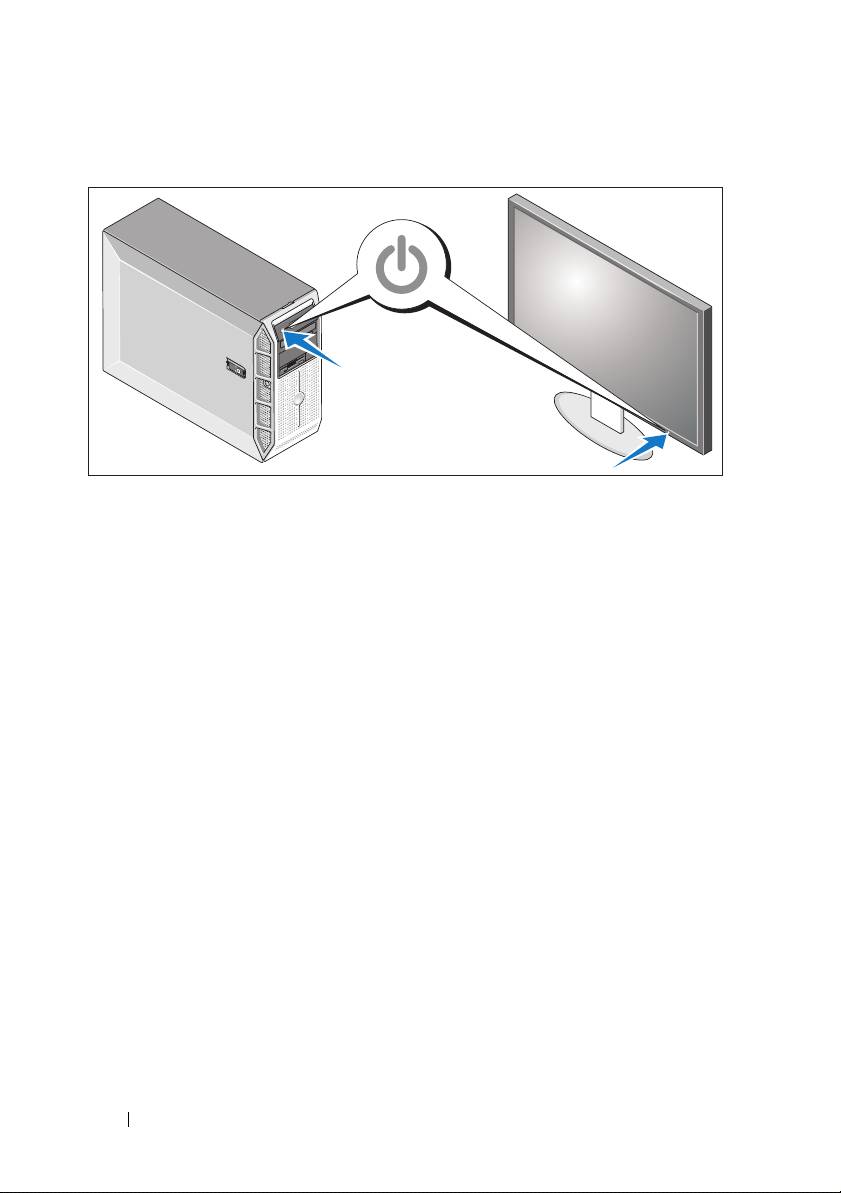

Włączanie komputera
Włącz komputer i monitor (opcjonalnie).
Naciśnij przyciski zasilania komputera i monitora. Powinny zaświecić się
wskaźniki zasilania.
Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.
Skonfiguruj system operacyjny
Jeżeli zakupiony został system operacyjny zainstalowany fabrycznie,
należy zapoznać się z dokumentacją systemu operacyjnego dostarczoną wraz
z komputerem. Aby zainstalować system operacyjny po raz pierwszy, należy
zapoznać się z Przewodnikiem Szybkiej Instalacji. Upewnij się, że system
operacyjny został zainstalowany przed instalacją sprzętu i oprogramowania
niezakupionego wraz z komputerem.
80 Rozpoczęcie pracy z systemem
Parametry techniczne
Procesor
®
®
Typ procesora Jednordzeniowey procesor Intel
Celeron
445
lub
Dwurdzeniowy procesor
®
Intel
Core™2 Duo E6305/E6405
lub
®
®
Czterordzeniowy procesor Intel
Xeon
X3323/X3353/X3363
Szyny rozszerzeń
Typ szyny PCIe, PCI-X
Gniazda rozszerzeń
PCIe
Jedno x4 ze złączem x8
Jedno x4
Dwa x8
PCI-X Jedno 64-bitowe, 133 MHz, 3,3-V
Pamięć
Architektura 72-bitowe, jedno- lub dwuszeregowe
zarejestrowane moduły pamięci DDR2
o częstotliwości 667 MHz z ECC
Gniazda modułów pamięci Sześć 240-stykowych
Pojemność modułów pamięci 512 MB, 1 GB, 2 GB, 4 GB
Min. pojemność pamięci RAM 512 MB (jeden moduł 512 MB)
Maks. pojemność pamięci RAM 24 GB
Rozpoczęcie pracy z systemem 81
Napędy
Dyski twarde
SATA Maksymalnie cztery wewnętrzne napędy
o wysokości 1 cala (3,5 calowa obudowa)
podłączone do zintegrowanego kontrolera napędu
lub karty kontrolera RAID (bez możliwości
podłączania w trakcie pracy systemu) bądź płyty
montażowej SAS (możliwość podłączania w trakcie
pracy systemu)
SAS Maksymalnie cztery wewnętrzne napędy
o wysokości 1 cala (3,5 calowa obudowa)
podłączone do płyty montażowej SAS (możliwość
podłączania w trakcie pracy systemu) lub karty
kontrolera SAS (bez możliwości podłączania
w trakcie pracy systemu)
UWAGA: Kombinacja napędów SATA
i SAS nie jest obsługiwana.
Napęd optyczny Jeden napęd SATA DVD lub napęd typu kombo
CD-RW/DVD
UWAGA: Urządzenia DVD są przeznaczone
tylko dla danych.
Napęd dyskietek Jeden opcjonalny 3,5 calowy napęd
o pojemności 1,44 MB
Napęd taśmowy Jeden opcjonalny napęd taśmy archiwizacyjnej
SATA lub SCSI we wnęce na napęd optyczny.
Napęd taśmowy SCSI wymaga opcjonalnej karty
kontrolera PCIe SCSI.
Złącza
Dostępne zewnętrznie
Tylne
Kontroler NIC Dwa RJ-45 (ze zintegrowanego Gigabit NIC)
Szeregowe 9-stykowe, DTE, kompatybilne z 16550
USB Cztery 4-stykowe, kompatybilne z USB 2.0
Grafika 15-stykowa karta VGA
82 Rozpoczęcie pracy z systemem
Złącza (Ciąg dalszy)
Przednie
USB Dwa 4-stykowe, kompatybilne z USB 2.0
Dostępne wewnętrznie
Kanały SATA Sześć 7-stykowych
USB Jedno złącze 4-stykowe, kompatybilne z USB 2.0
Grafika
Typ grafiki
Zintegrowany kontroler ATI ES1000 VGA
Pamięć grafiki
32 MB
Zasilanie
Zasilacz prądu zmiennego
Moc
490 W
528 W (opcjonalny zasilacz nadmiarowy)
Napięcie
100–240 VAC, 50/60 Hz
Pobór prądu
8,0–4,5 A
Emisja ciepła
Maksymalnie 2275 BTU/godz.
Maksymalne natężenie
Przy typowym zasilaniu i w całym dozwolonym
prądu przy włączeniu
zakresie warunków pracy systemu natężenie
prądu przy włączeniu może osiągnąć 55 A
przez maksymalnie 10 ms lub 25 A przy
maksymalnie 150 ms.
Bateria systemowa
Litowo-jonowa bateria pastylkowa CR 2032
o napięciu 3,0 V
Cechy fizyczne
Wysokość 44,4 cm (17,4 cali)
Szerokość
21,0 cm (8,3 cali)
Głębokość
61,2 cm (24,1 cali)
Waga 19,1 kg (42 funty)
Rozpoczęcie pracy z systemem 83
Warunki otoczenia
UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia
przewidzianych dla poszczególnych konfiguracji systemu proszę odwiedzić
stronę internetową www.dell.com/environmental_datasheets.
Temperatura
W trakcie pracy 10° do 35°C (50° do 95°F)
Podczas przechowywania –40° do 65°C (–40° do 149°F)
Wilgotność względna
W trakcie pracy Od 20% do 80% (bez kondensacji)
Podczas przechowywania Od 5% do 95% (przy braku kondensacji)
Maksymalne natężenie wibracji
W trakcie pracy 0,26 G (impuls o kształcie połowy
sinusoidy) o częstotliwości w zakresie
od 3 do 200 MHz przez 15 minut
Podczas przechowywania 0,5 G przy 3 200 Hz przez 15 min
Maksymalne wstrząsy
W trakcie pracy Sześć kolejnych wstrząsów na osi dodatniej
i ujemnej X,Y, Z (jeden wstrząs po każdej
stronie systemu) o sile 36 G przez
maksymalnie 2,6 ms
Podczas przechowywania Sześć kolejnych wstrząsów na dodatniej
i ujemnej stronie osi X, Y, Z (jeden wstrząs
po każdej stronie systemu) o sile 71 G
przez maksymalnie 2 ms
Wysokość n.p.m.
W trakcie pracy Od –16 do 3 048 m (od –50 do 10 000 stóp)
Podczas przechowywania Od –16 do 10 668 m (od –50 do 35 000 stóp)
Poziom zanieczyszczeń w powietrzu
Klasa G2 lub niższy, określony regulacją
ISA-S71.04-1985
84 Rozpoczęcie pracy z systemem
