Dell PowerEdge T300: Erste Schritte mit dem System

• Integriertes Trusted Platform Module (TPM) Version 1.2, das für

Sicherheitsanwendungen eingesetzt wird und Schlüssel erstellen und

speichern sowie Kennwörter und digitale Zertifikate speichern kann

(nicht erhältlich in China).

• Integrierter ATI ES1000 SVGA-Grafikcontroller mit Unterstützung für

Echtfarbengrafik in den folgenden Auflösungen: 640 x 480, 800 x 600,

1024 x 768, 1280 x 1024 und 1600 x 1200.

• Systemverwaltungselektronik, die kritische Systemspannungen

und Lüfterdrehzahlen überwacht. Die Systemverwaltungselektronik

funktioniert im Verbund mit der Systemverwaltungssoftware.

• Standard-Baseboard-Management-Controller mit seriellem Zugang.

• Auf der Rückseite stehen Anschlüsse für ein serielles Gerät, Bildschirm,

vier USB-Anschlüsse sowie vier NIC-Anschlüsse zur Verfügung.

• Zwei 5,25-Zoll-Schächte für ein DVD-ROM- oder CD-RW/DVD-

Kombinationslaufwerk oder ein Bandsicherungslaufwerk.

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

• Ein 3,5-Zoll-Laufwerkschacht für ein Diskettenlaufwerk.

• Folgende interne Festplattenkonfigurationen werden unterstützt:

– Bis zu vier interne 3,5 Zoll hohe SATA-Festplattenlaufwerke

mit integrierten Laufwerkcontrollern

– Bis zu vier interne 3,5 Zoll hohe SAS-Festplattenlaufwerke

(Serial-Attached SCSI) mit einer optionalen SAS-Controllerkarte

oder -Rückwandplatine

ANMERKUNG: Hot-Plugging wird nur unterstützt, wenn SATA- oder

SAS-Laufwerke mit der optionalen SAS-Controllerkarte oder -Rückwand-

platine verbunden sind. Für beide Optionen ist jeweils die Rückseitenplatinen-

konfiguration erforderlich.

46 Erste Schritte mit dem System

• Optionaler Remote-Access-Controller (DRAC 5) zur Fernverwaltung

des Systems. Für diese Option ist ein eigens vorgesehener PCI-Steckplatz

erforderlich (Steckplatz 1).

• 490-W-Netzteil. Auch erhältlich mit optionalem redundanten

528-W-Netzteil.

Weitere Informationen zu spezifischen Systemmerkmalen finden Sie

im Abschnitt „Technische Daten“.

Die folgende Software gehört zum Lieferumfang des Systems:

• System-Setup-Programm zum Anzeigen und Ändern der System-

konfigurationseinstellungen. Weitere Informationen zu diesem

Programm finden Sie im Abschnitt „Verwenden des System-Setup-

Programms“ im

Hardware-Benutzerhandbuch

.

• Verbesserte Sicherheitsfunktionen, einschließlich eines Systemkennworts

und eines Setup-Kennworts, die im System-Setup-Programm festgelegt

werden.

• Diagnose zum Testen der Systemkomponenten und Geräte.

Informationen über den Einsatz der Systemdiagnose erhalten Sie

im Abschnitt „Ausführen der Systemdiagnose“ im

Hardware-

Benutzerhandbuch

.

• Grafiktreiber zur Darstellung vieler gängiger Anwendungsprogramme

in hoher Auflösung.

• SATA- oder SAS-Gerätetreiber zur Kommunikation des Betriebssystems

mit Geräten, die mit dem integrierten SATA- oder SAS-Subsystem

verbunden sind. Nähere Informationen über diese Treiber erhalten Sie

unter „Installieren von Laufwerken“ im

Hardware-Benutzerhandbuch

.

• Systemverwaltungssoftware und Dokumentations-CDs.

Erste Schritte mit dem System 47

Unterstützte Betriebssysteme

Das System unterstützt die folgenden Betriebssysteme:

®

®

• Microsoft

Windows Server

2003 R2, Standard und Enterprise Edition

(32-Bit x86)

• Microsoft Windows Server 2003 R2 Standard und Enterprise x64 Edition

• Microsoft Windows Server 2003, Standard, Enterprise und Web Edition

(32-Bit x86)

• Microsoft Windows Server 2003, Standard und Enterprise x64 Edition

• Microsoft Windows Small Business Server 2003 R2, Standard und

Premium Edition (32-Bit x86)

ANMERKUNG: Windows Server 2008 benötigt ein startfähiges DVD-Laufwerk

für die Installation des Betriebssystem-Wiederherstellungsmediums.

• Microsoft Windows Server 2008, Standard, Enterprise und Web Edition

(32-Bit x86)

• Microsoft Windows Server 2008, Standard, Enterprise und Web x64

Edition

• Microsoft Windows Small Business Server 2008, Standard

und Premium x64 Edition

®

®

•Red Hat

Enterprise Linux

ES (Version 4) (x86)

• Red Hat Enterprise Linux ES (Version 4) (x86_64)

• Red Hat Enterprise Linux ES (Version 5) (x86)

• Red Hat Enterprise Linux ES (Version 5) (x86_64)

®

•SUSE

Linux Enterprise Server 9 (x86_64)

®

ANMERKUNG: SUSE

Linux Enterprise Server 9-Versionen vor SP4

unterstützen keine optischen SATA-Laufwerke. Die Installation muss

auf anderem Wege ausgeführt werden, zum Beispiel über ein USB-

CD-ROM-Laufwerk.

• SUSE Linux Enterprise Server 10 (x86_64)

48 Erste Schritte mit dem System

Weitere nützliche Informationen

VORSICHT: Das Produktinformationshandbuch enthält wichtige Informationen

zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können als

separates Dokument beigelegt sein.

•Im

Hardware-Benutzerhandbuch

erhalten Sie Informationen über System-

funktionen, zur Fehlerbehebung am System und zum Installieren oder

Austauschen von Systemkomponenten. Das

Hardware-Benutzerhandbuch

befindet sich auf den zusammen mit dem System gelieferten CDs oder

kann von

support.dell.com

heruntergeladen werden.

• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme

zur Konfiguration und Verwaltung des Systems.

• In der Dokumentation zur Systemverwaltungssoftware sind die Merkmale,

die Anforderungen, die Installation und der grundlegende Einsatz der

Software beschrieben.

• In der Dokumentation zum Betriebssystem ist beschrieben, wie das

Betriebssystem installiert (sofern erforderlich), konfiguriert und verwendet

wird.

• Die Dokumentation separat erworbener Komponenten enthält Infor-

mationen, die zur Konfiguration und Installation dieser Zusatzgeräte

erforderlich sind.

• Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen

Änderungen am System, an der Software oder an der Dokumentation

beschrieben sind.

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere

Informationen werden damit gegebenenfalls ungültig.

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden.

Diese enthalten Aktualisierungen zum System oder zur Dokumentation

bzw. detailliertes technisches Referenzmaterial für erfahrene Benutzer

oder Techniker.

Erste Schritte mit dem System 49

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können

oder das System sich nicht wie erwartet verhält, nehmen Sie das Hardware -

Benutzerhandbuch zur Hand.

Dell bietet Schulungen und Zertifizierungen für Unternehmen an.

Weitere Informationen finden Sie unter www.dell.com/training.

Diese Dienstleistungen stehen unter Umständen nicht an allen Standorten

zur Verfügung.

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Verfahren beginnen, lesen Sie

zunächst die Sicherheitshinweise und wichtigen Vorschriften im Produkt-

informationshandbuch durch.

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

VORSICHT: Die Installation der Stabilisatoren bei einem frei stehenden Tower-

System ist notwendig, um eine sichere Standfläche für das System zu schaffen.

Wenn die Stabilisatoren nicht installiert werden, besteht die Gefahr, dass das

System umkippt und möglicherweise Verletzungen oder Schäden verursacht.

VORSICHT: Zum Anheben des Systems sollten Sie sich stets von einer anderen

Person helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen,

das System allein zu bewegen.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die

einzelnen Komponenten.

Bewahren Sie das Verpackungsmaterial für möglichen späteren Gebrauch auf.

Wie die Stabilisatoren angebracht werden, erfahren Sie in der

Dokumentation zum System.

50 Erste Schritte mit dem System

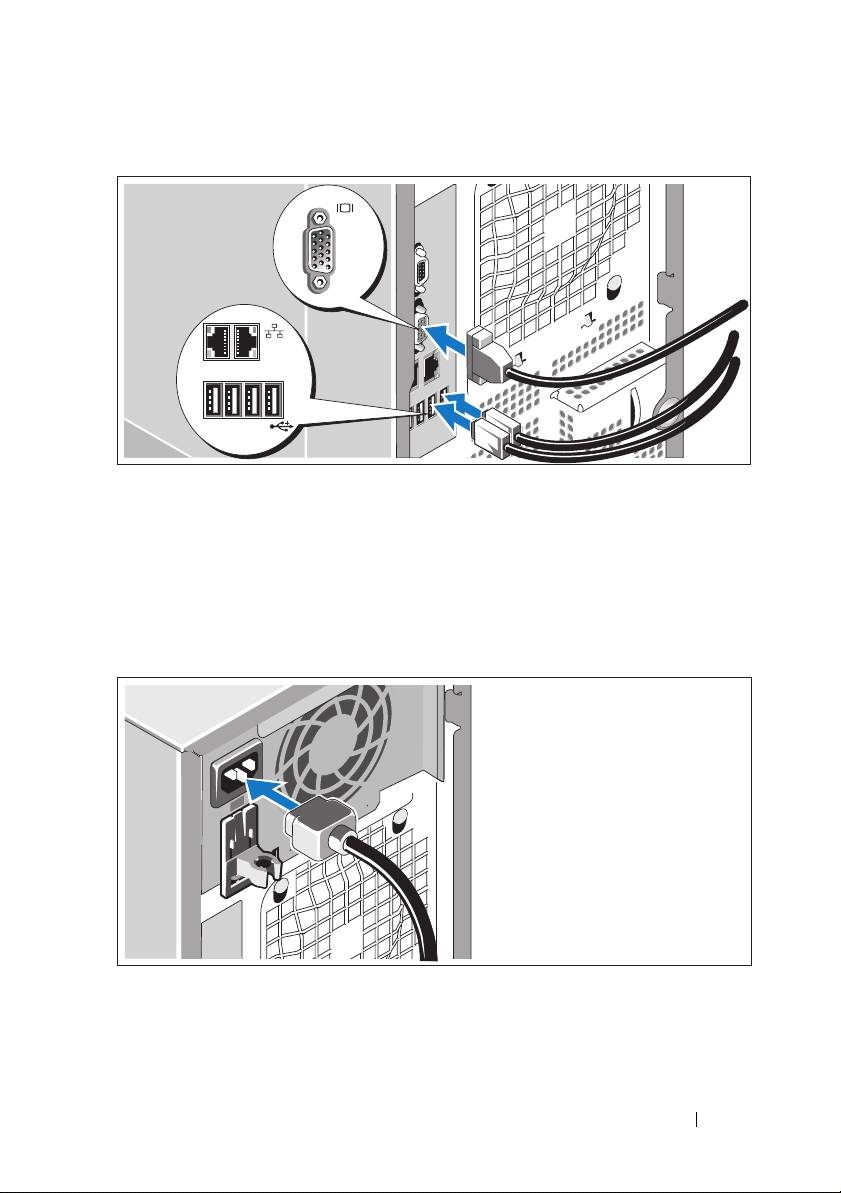

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen

gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen

lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker

des Bildschirmkabels festzuziehen.

Anschließen der Stromversorgung

Verbinden Sie das bzw. die Netzstromkabel mit dem System.

Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose

oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien

Stromversorgung (USV) oder einem Stromverteiler.

Erste Schritte mit dem System 51

Einschalten des Systems

Schalten Sie das System und den Bildschirm (optional) ein.

Drücken Sie den Netzschalter am System und am Bildschirm.

Daraufhin sollten die Betriebsanzeigen aufleuchten.

Stellen Sie den Monitor ein, bis die Anzeige zufriedenstellend ist.

Einrichten des Betriebssystems

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem

System gelieferte Dokumentation zum Betriebssystem. Wie Sie ein Betriebs-

system erstmalig installieren, erfahren Sie in der Kurz-Installationsanleitung.

Das Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen

mit dem System erworbene Hardware oder Software installieren.

52 Erste Schritte mit dem System

Technische Daten

Prozessor

®

®

Prozessortyp Ein Single-Core Intel

Celeron

445-Prozessor

oder

®

Ein Dual-Core Intel

Core™2 Duo

E6305/E6405-Prozessor

oder

®

®

Ein Quad-Core Intel

Xeon

X3323/X3353/X3363-Prozessor

Erweiterungsbusse

Bustyp PCIe, PCI-X

Erweiterungssteckplätze

PCIe

Ein x4-Steckplatz mit x8-Anschluss

Ein x4-Steckplatz

Zwei x8-Steckplätze

PCI-X Ein Steckplatz (64-Bit, 133 MHz, 3,3 V)

Speicher

Architektur Registrierte Single- oder Dual-DDR2-

Speichermodule (72-Bit, 667-MHz, ECC)

Speichermodulsockel 6 x 240-polig

Speichermodulgrößen 512 MB, 1 GB, 2 GB oder 4 GB

RAM (Minimum) 512 MB (ein 512-MB-Modul)

RAM (Maximum) 24 GB

Erste Schritte mit dem System 53

Laufwerke

Festplattenlaufwerke

SATA Bis zu vier interne 1 Zoll hohe Laufwerke

(3,5-Zoll-Formfaktor), die mit einem integrierten

Laufwerkcontroller oder einer RAID-Controllerkarte

(nicht hot-plug-fähig) oder SAS-Rückwandplatine

(hot-plug-fähig) verbunden sind.

SAS Bis zu vier interne 1 Zoll hohe Laufwerke

(3,5-Zoll-Formfaktor), die mit einer optionalen

SAS-Rückwandplatine (hot-plug-fähig) oder

SAS-Controllerkarte (nicht hot-plug-fähig)

verbunden sind.

ANMERKUNG: Der kombinierte Einsatz von

SATA- mit SAS-Laufwerken wird nicht unterstützt.

Optisches Laufwerk Ein SATA-DVD oder Kombination CD-RW/DVD

ANMERKUNG: DVD-Geräte sind reine Daten-

laufwerke.

Diskettenlaufwerk 1 × 3,5 Zoll, 1,44 MB (optional)

Bandlaufwerk Ein optionales SATA- oder SCSI-Bandsicherungs-

laufwerk im Schacht für das optische Laufwerk.

Für SCSI-Bandlaufwerke ist die optionale

PCIe-SCSI-Controllerkarte erforderlich.

Anschlüsse

Extern zugänglich

Rückseite

NIC Zwei RJ-45 (vom integrierten Gigabit-NIC)

Seriell 9-polig, DTE, 16550-kompatibel

USB Vier 4-polige Anschlüsse, USB-2.0-konform

Grafik VGA, 15-polig

54 Erste Schritte mit dem System

Anschlüsse (fortgesetzt)

Vorderseite

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Intern zugänglich

SATA-Kanäle 6 x 7-polig

USB Ein 4-poliger Anschluss, USB-2.0-konform

Grafik

Grafiktyp

Integrated ATI ES1000 VGA-Controller

Grafikspeicher

32 MB

Anschlusswerte

Netzteil (Wechselstrom)

Leistung

490 W

528 W (optionales redundantes Netzteil)

Spannung

100 - 240 VAC, 50/60 Hz

Stromverbrauch

8,0 - 4,5 A

Wärmeabgabe

Maximal 2275 BTU/h

Maximaler Einschaltstrom Unter typischen Leitungsbedingungen und über

den gesamten Umgebungsbetriebsbereich kann

der Einschaltstrom 55 A (über einen Zeitraum

von 10 ms oder weniger) bzw. 25 A (über einen

Zeitraum von 150 ms oder weniger) erreichen.

Systembatterie

CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle

Maße und Gewicht

Höhe 44,4 cm

Breite

21,0 cm

Tiefe

61,2 cm

Gewicht 19,1 kg

Erste Schritte mit dem System 55
